Axalu®
ventilador axial para eliminación de humos F200-120 y F400-120, caudal hasta 80000 m³/h
Ventajas
Construcción robusta.
Hélice de alto rendimiento.
DESCRIPCIÓN TÉCNICA
GAMA
Versiones y dimensiones:
Eliminación de humo
- 9 modelos de Ø 400 a 1600 mm
- Versión F200-120 y F400-120.
Ventilación
- 14 modelos de Ø 250 a 1250 mm
Motorización para ambas versiones:
- 1 velocidad: 2, 4, 6 polos
- 2 velocidades: 2/4, 4/8, 6/12 polos Dahlander
Caudales:
- De 3600 a 80000 m³/h.

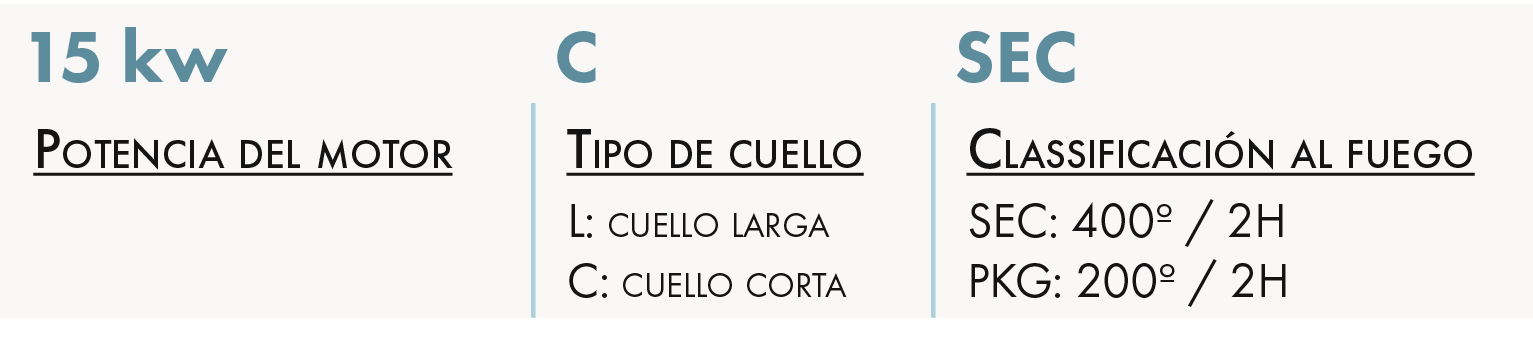

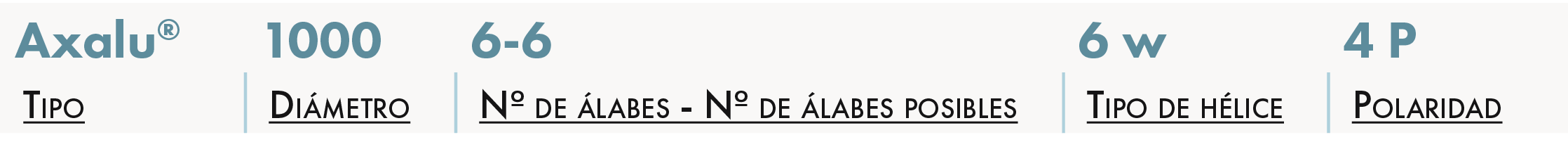

DESIGNACIÓN
APLICACIÓN/USO
- Eliminación de humos.
- Ventilación y eliminación de humo de estacionamientos cubiertos
- Ventilación de locales técnicos, industriales o comerciales.
CONSTRUCCIÓN/COMPOSICIÓN
Cuello:
- En acero calandrado y soldado con anillos pretaladrados.
- Protección mediante galvanización en frío.
- 2 versiones:
- Férula corta (con puerta de visita opcional);
- Virola larga (con puerta de visita).
Soporte de motor:
- En acero galvanizado.
Hélice, versión libre de humo:
- Aleación de aluminio para aplicaciones F400-120 y F200-120.
- Núcleo de aluminio.
- Equilibrado estática y dinámicamente.
Hélice - versión de ventilación:
- En polipropileno o en polipropileno reforzado de 1400 a 1250 mm.
- Núcleo de aluminio, pies ajustables
- Equilibrado estática y dinámicamente.
Motorización - versión eliminación de humos:
- Motor de pata B3, clase H, IP 54, trifásico 400 V~50 Hz, servicio S1.
- 1 velocidad: 2, 4 y 6 polos, 230/400 V.
- Acoplamiento Dahlander de 2 velocidades: 2/4, 8 y 6/12 polos, 400 V.
Motorización - versión de ventilación:
- Motor de pata B3, clase F, IP 55.
- Trifásico 400/690 V ~ 50 Hz con una potencia de 7,5 kW.
- 1 velocidad: 2, 4 y 6 polos, trifásico 230/400 V ~ 50 Hz, servicio S1.
- Acoplamiento Dahlander de 2 velocidades: 2/4, 4/8 y 6/12 polos, trifásico 400 V ~ 50 Hz, servicio S1.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
PERSONALIZACIÓN
- La versión ATEX está disponible bajo pedido.
- La versión de acero inoxidable o acero galvanizado en caliente está disponible bajo pedido.
LÍMITES DE UTILIZACIÓN
- Los motores están diseñados para funcionar de forma continua a temperaturas ambiente de hasta 40 °C y, en caso de accidente, a altas temperaturas.

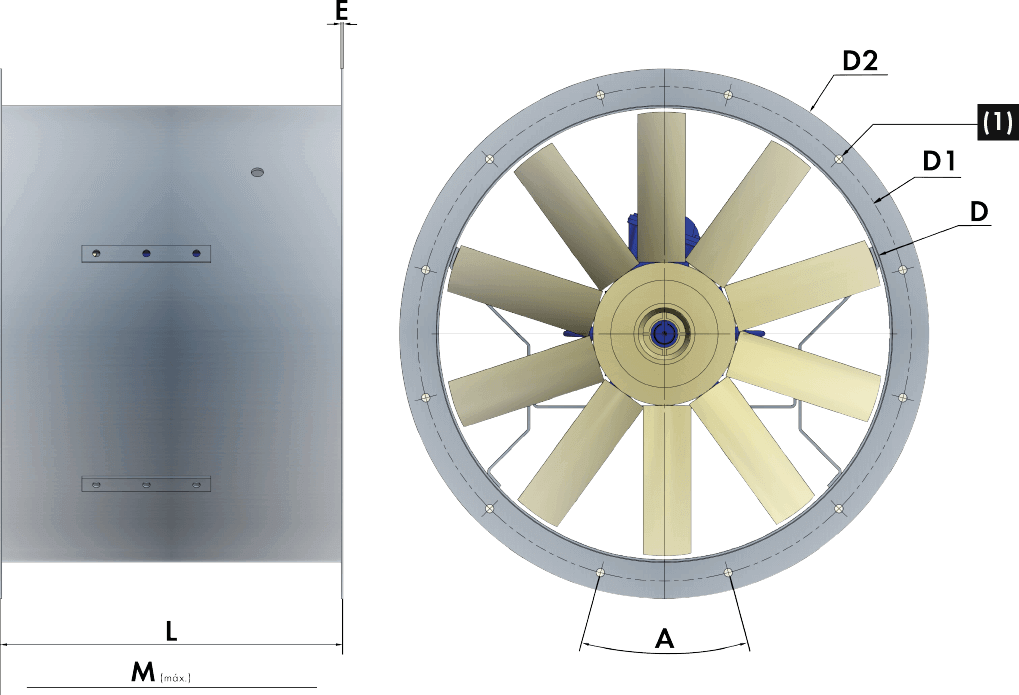

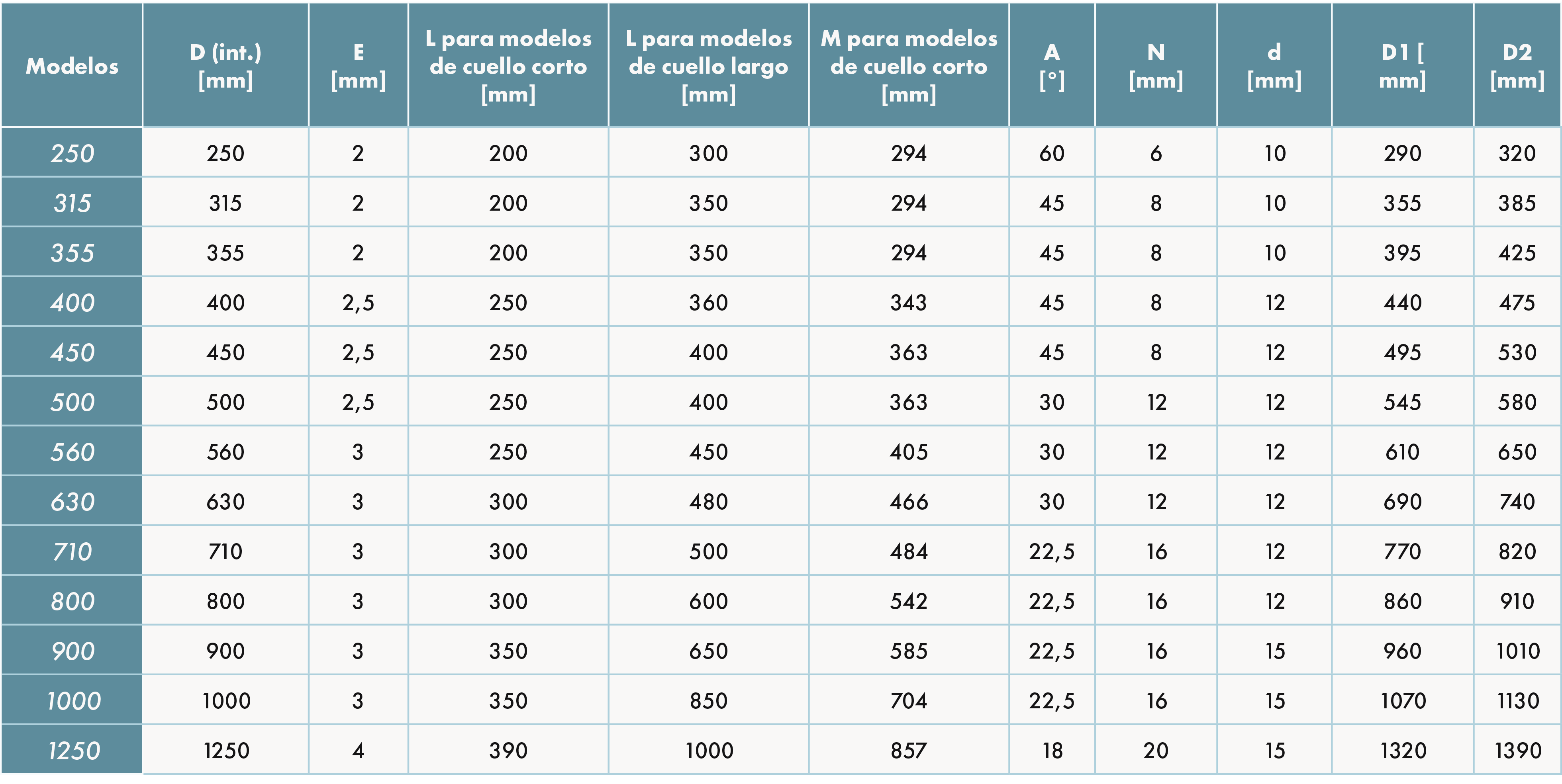

DIMENSIONES Y PESOS
Versión eliminación de humos y ventilación:
Modelos de cuello corto
Modelos de cuello largo
CLASIFICACIÓN DE INCENDIOS Y MARCADO CE
Para los ventiladores Axalu® F400-120:
- Comodidad aprobada: eliminación de humo.
- Homologado F400-120: extracción a 400 °C durante 2 horas de acuerdo con la norma EN 12101-3.
Para los ventiladores Axalu® F200-120:
- Comodidad aprobada: eliminación de humo.
- Homologado F200-120: extracción a 200 °C durante 2 horas de acuerdo con la norma EN 12101-3.

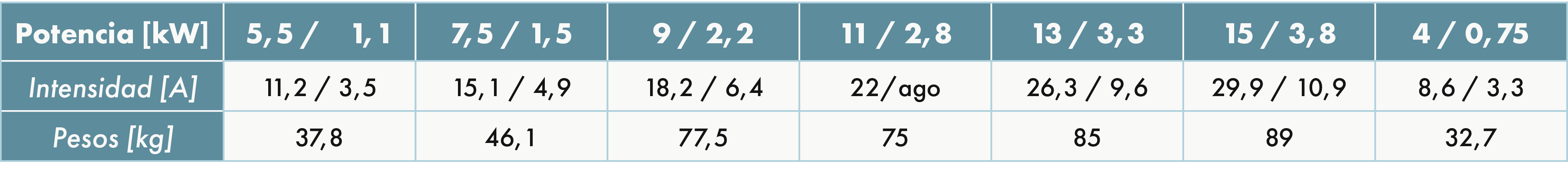

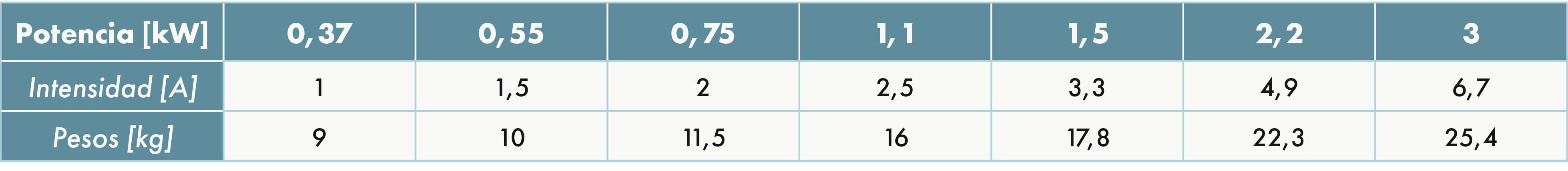

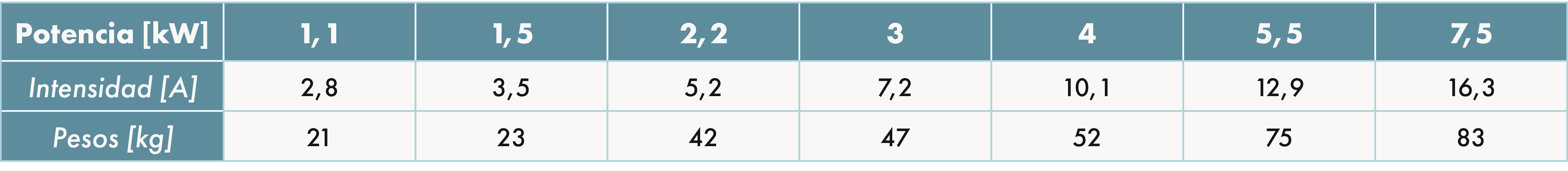

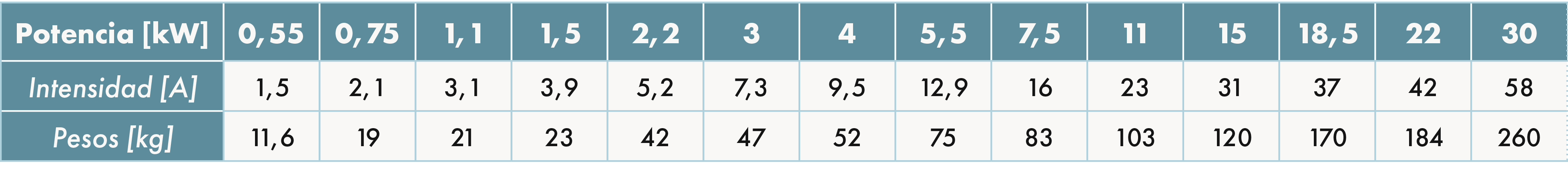

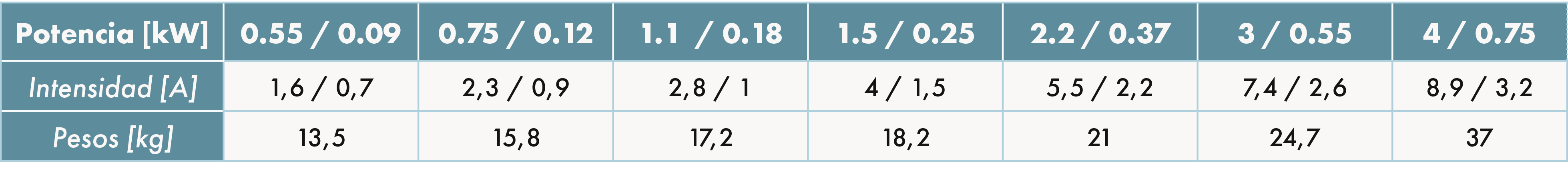

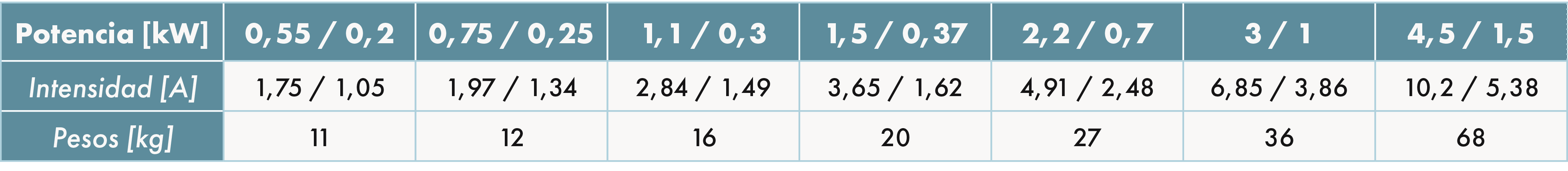

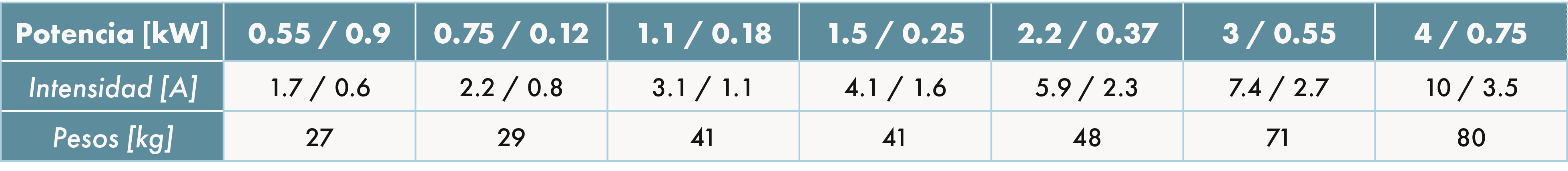

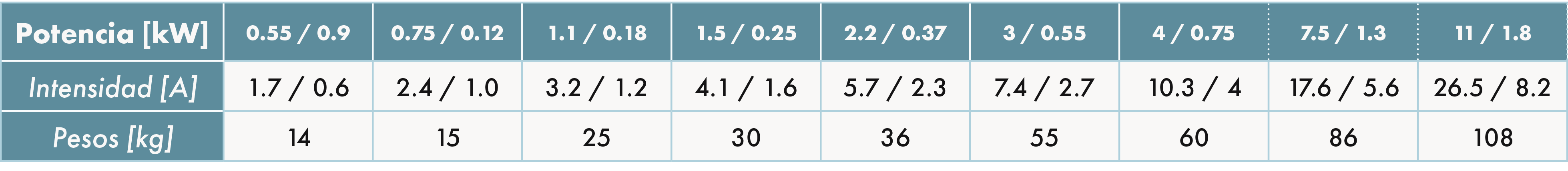

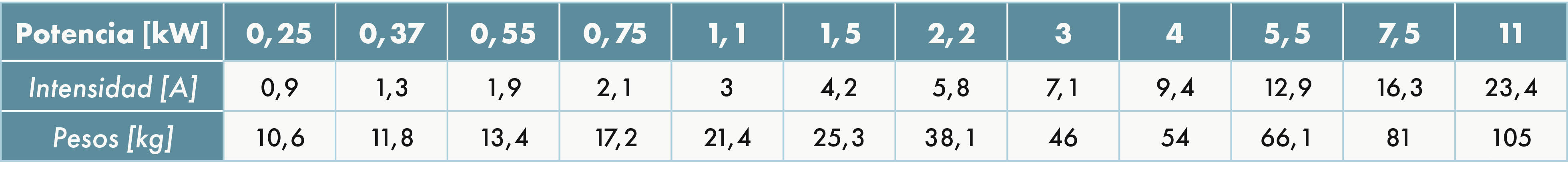

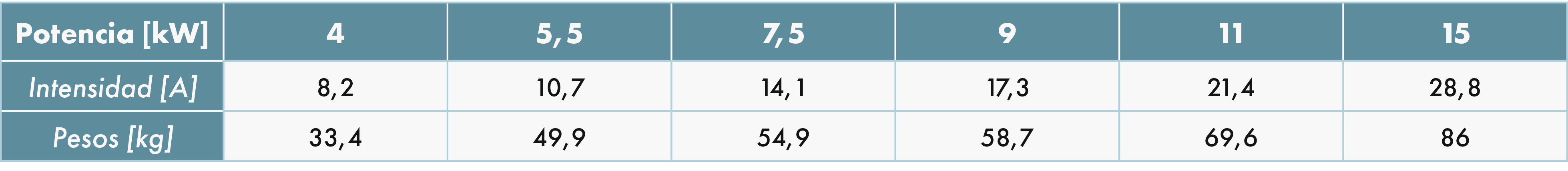

CARACTERÍSTICAS ELÉCTRICAS
Para ventiladores Axalu® a 400° C/120 minutos; valores indicados para una tensión de 400 V

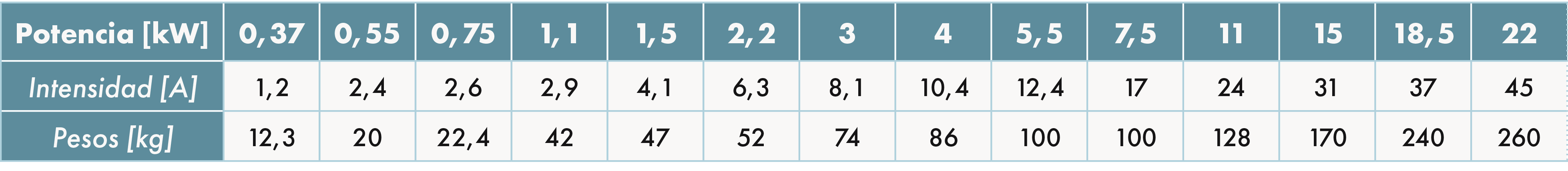

1 velocidad 400°C/2H, trifásica bipolar, tensión 400 V
1 velocidad 400°C/2H, trifásica 4 polos, tensión 400 V
1 velocidad 400°C/2H, trifásica 6 polos, tensión 400 V

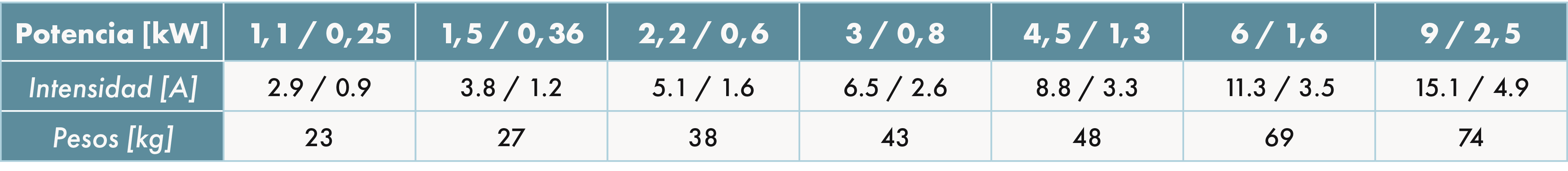

Acoplamiento Dalhander trifásico de 2,4 polos y 2 velocidades, 400 °C/2H, tensión 400 V

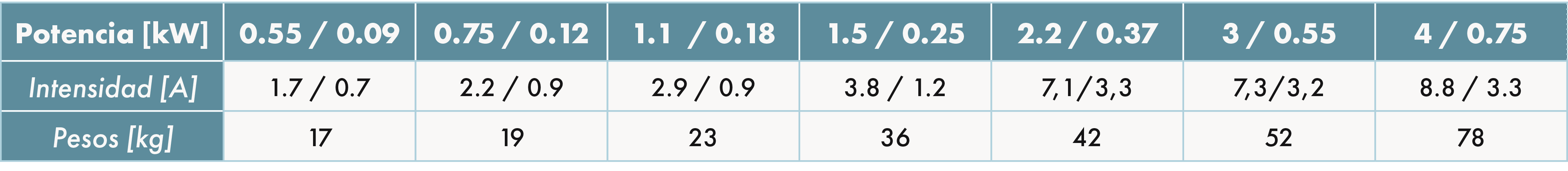

2 velocidades 400°C/2H, acoplamiento Dalhander trifásico de 4/8 polos, tensión 400 V

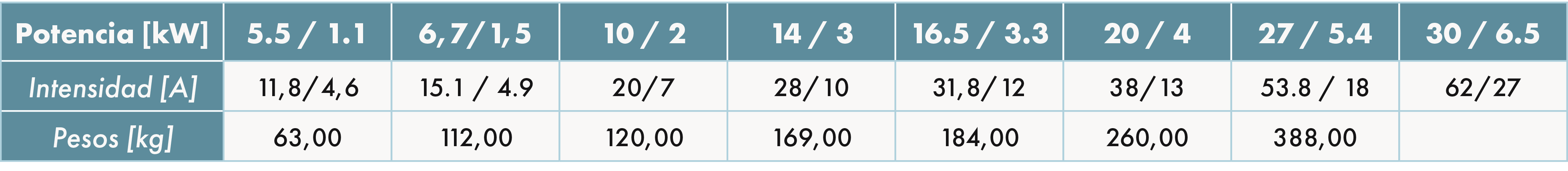

2 velocidades 400°C/2H, trifásico 6/12 polos, acoplamiento Dalhander, tensión 400 V
Para ventiladores Axalu® a 200° C/120 minutos; valores indicados para una tensión de 400 V
1 velocidad 200°C/2H, trifásica bipolar, tensión 400 V
1 velocidad 200°C/2H, trifásica 4 polos, tensión 400 V
1 velocidad 200°C/2H, trifásica 6 polos, tensión 400 V

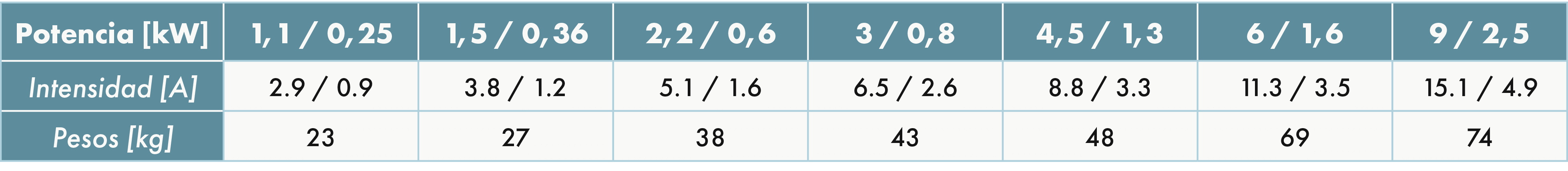

2 velocidades 200°C/2H, trifásico de 2/4 polos, acoplamiento Dalhander, tensión 400 V
2 velocidades 400 °C/2 H, conector de acoplamiento trifásico de 4/8 polos, voltaje 400 V
2 velocidades 400°C/2H, trifásico 6/12 polos, acoplamiento Dalhander, tensión 400 V
Para ventiladores Axalu®; valores indicados para una tensión de 400 V
1 velocidad, trifásica 4 polos, tensión 400 V

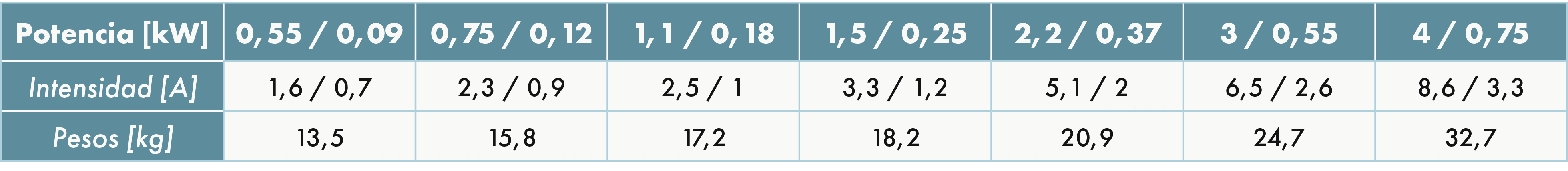

Acoplamiento Dalhander trifásico de 2 velocidades y 4/8 polos, tensión 400 V
Bobinados independientes trifásicos de 4/6 polos de 2 velocidades, tensión 400 V
VISTA AMPLIADA DE AXALU® CON SUS ACCESORIOS
SELECCIÓN
INSTALACIÓN
MONTAJE EN PARED
MONTAJE EN SERIE
- Este tipo de ensamblaje permite alcanzar presiones más altas. Sea cual sea el diámetro, el pabellón de conexión entre los dos ventiladores tiene una longitud de 250 mm.
MONTAJE VERTICAL
Instalación en la posición «alta»
Instalación en la posición «baja»
ACCESORIOS
Ordinys® DS - CDAR - CIDAR
Caixa de relés para ventiladores de desenfumagem.
Consulte as fichas de produto para mais informações: Ordinys® DS e Ordinys® CDAR - CIDAR.
Arranque suave de Ordinys®
Caja de relés de arranque suave para ventiladores de extracción de humos.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Ordinys® Park
Caja de relés para estacionamientos con modo confort y eliminación de humo.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Caixa disjuntora On-Off
Accesorio eléctrico de control y protección.
Disponible en monofásico de 230 V o trifásico de 400 V.
1 velocidad, con indicación de posición, en caja impermeable IP 55.
Regulación de intensidad magnetotérmica.
Detenga la operación mediante bobina.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Caixa para comando de 2 velocidades
Bobinas Dahlander o independientes, 2 velocidades, trifásicas 400 V.
En una caja impermeable IP 55, garantiza el funcionamiento de encendido/apagado y el cambio de una velocidad a otra, así como la protección térmica y el control de una electroválvula de gas.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
BCA
Soportes antivibratorios: compuestos por 2 placas planas y paralelas, conectadas entre sí mediante una junta de goma especial.
Permiten aislar el edificio de las vibraciones generadas por el ventilador.
Consulta AQUÍ consulte la ficha del producto para obtener más información.
Interruptor-seccionador
Acessório elétrico de segurança na alimentação de ventiladores.
Consulte AQUI a ficha de produto para mais informações.
Junta flexível circular M0
Aísla la red de las vibraciones generadas por el ventilador.
Instalación obligatoria.

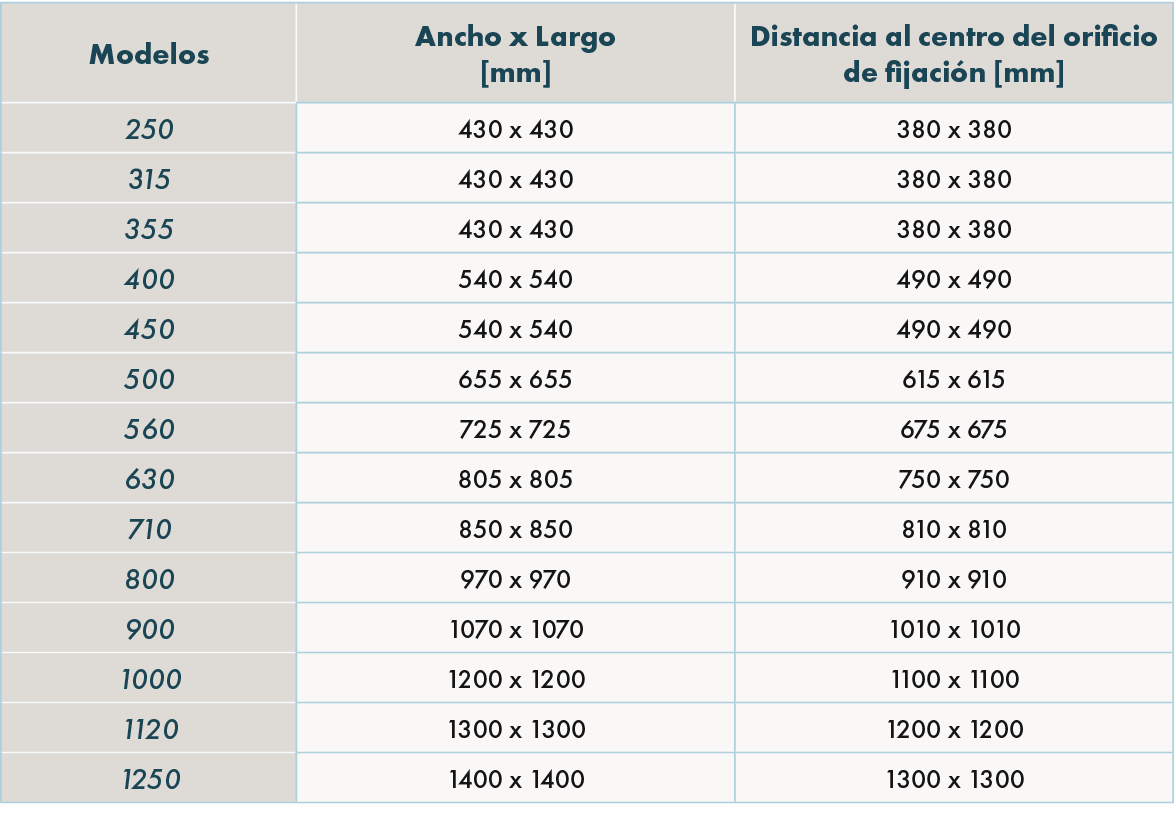

Placa de montaje en pared

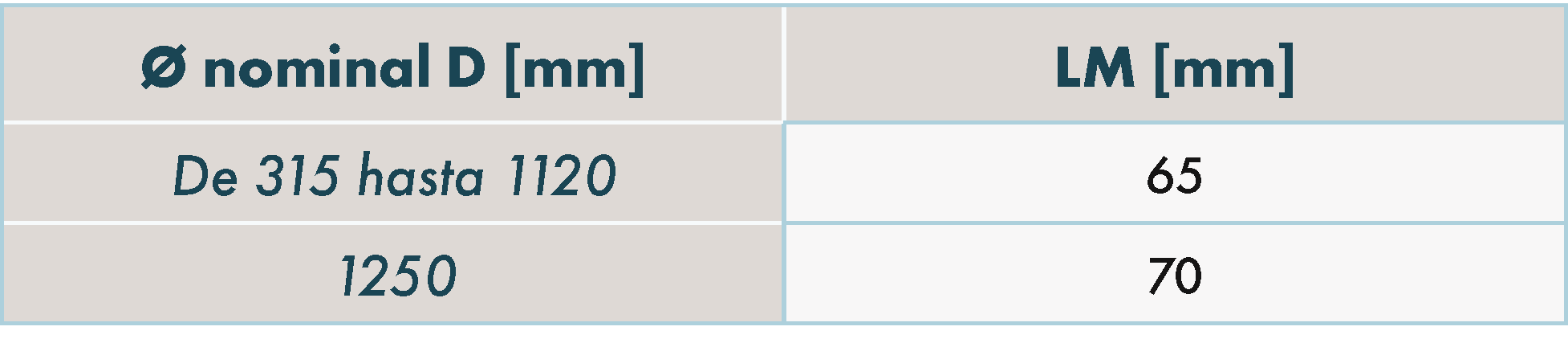

Contraaro
Para conectar el ventilador a un conducto circular.
Set de pies de apoyo Axalu®
Permite la instalación del ventilador en el suelo y asegura el montaje de los soportes antivibraciones.
Embalaje: 2 piezas
Soporte de montaje en pared
Esta gama no tiene un paquete de protección contra incendios.
Caja de conexiones eléctricas remota, con conexiones de fábrica bajo pedido.
Pabellón de Aspiración
Limita las pérdidas de presión de vacío y mejora el rendimiento y el nivel de sonido.
Inscripción sin devolución
Evita la contra-ventilación natural cuando el ventilador está apagado.
Compuesto por 2 cortadores hemisféricos con eje de rotación centrado.
Rejillas de motor y hélice
La misma rejilla se utiliza en el lado del motor o de la hélice.
