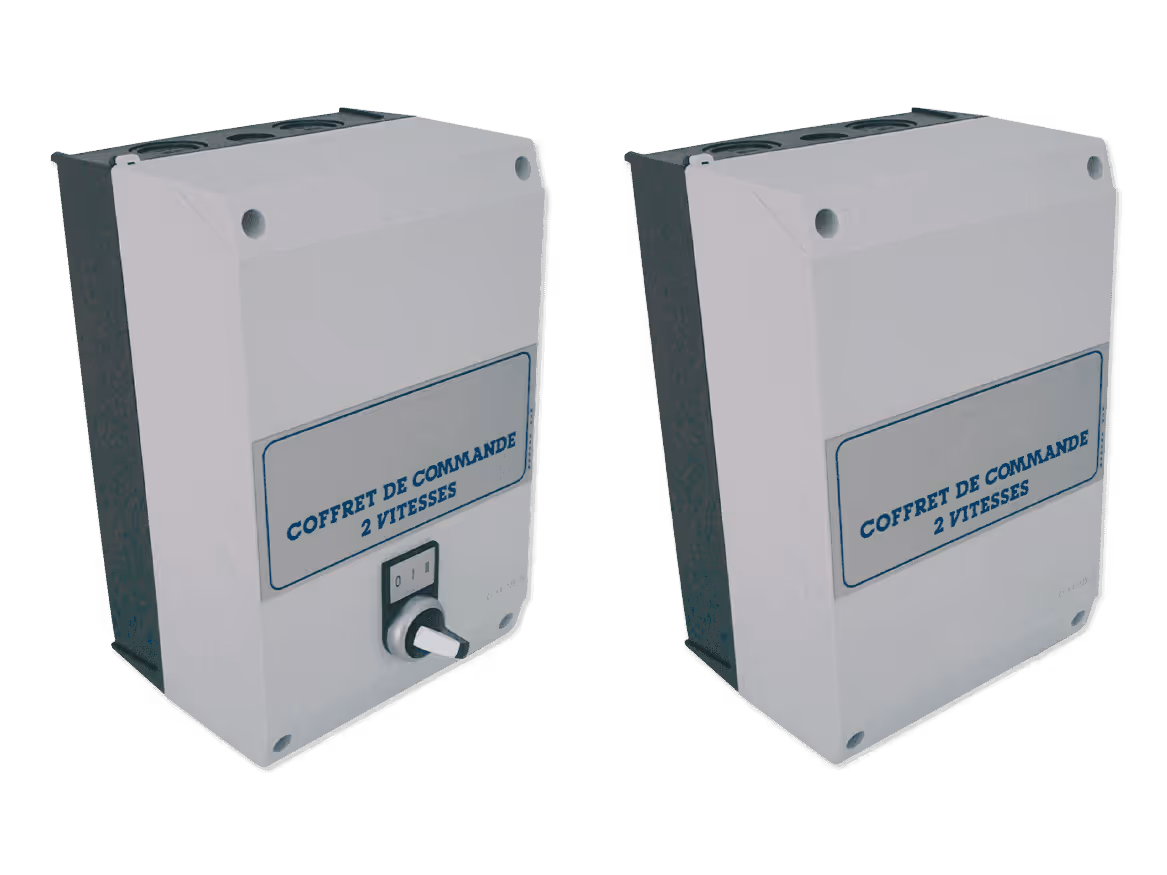

Caja de 2 velocidades
con mando integrado o para control remoto
Ventajas
Sistema de control autónomo en caja estanca con contactos de potencia y relé de protección térmica en cada velocidad.
Disponible en modelos con mando manual integrado o para control remoto.
El modelo para control remoto permite el control de 2 ó 3 ventiladores: acoplamiento del control para la gestión del sistema de ventilación (impulsión/extracción).
DESCRIPCIÓN TÉCNICA
GAMA
2 modelos:
- Caja de cambios manual de 2 velocidades integrada.
- Caja de 2 velocidades para control remoto (accesorio opcional: control remoto para 1, 2 o 3 cajas de 2 velocidades).
2 versiones para cada modelo:
- Para motores de 2 velocidades con acoplamiento Dahlander, 15 tamaños de 1,6 a 57 A (30 kW).
- Para motores de 2 velocidades con devanados independientes, 17 tamaños de 0,6 a 57 A (30 kW).
DENOMINACIÓN
APLICACIÓN / USO
- Caja de cambios de 2 velocidades en caja estanca IP 65 con protección térmica.
- Con mando integrado: interruptor de 3 posiciones (parada, velocidad reducida, elevada); mando externo no suministrado.
- Para el control remoto: interruptor de tres posiciones (parada, velocidad reducida, elevada) y control de 1, 2 ó 3 cajas de cambios de 2 velocidades con el control remoto opcional (accesorio).
- El neutro debe insertarse en la red eléctrica.
CONSTRUCCIÓN / COMPOSICIÓN
OPCIONES
EMBALAJE
- Vendido por unidad.
DIMENSIONES
CARACTERÍSTICAS TÉCNICAS
Para ambos modelos

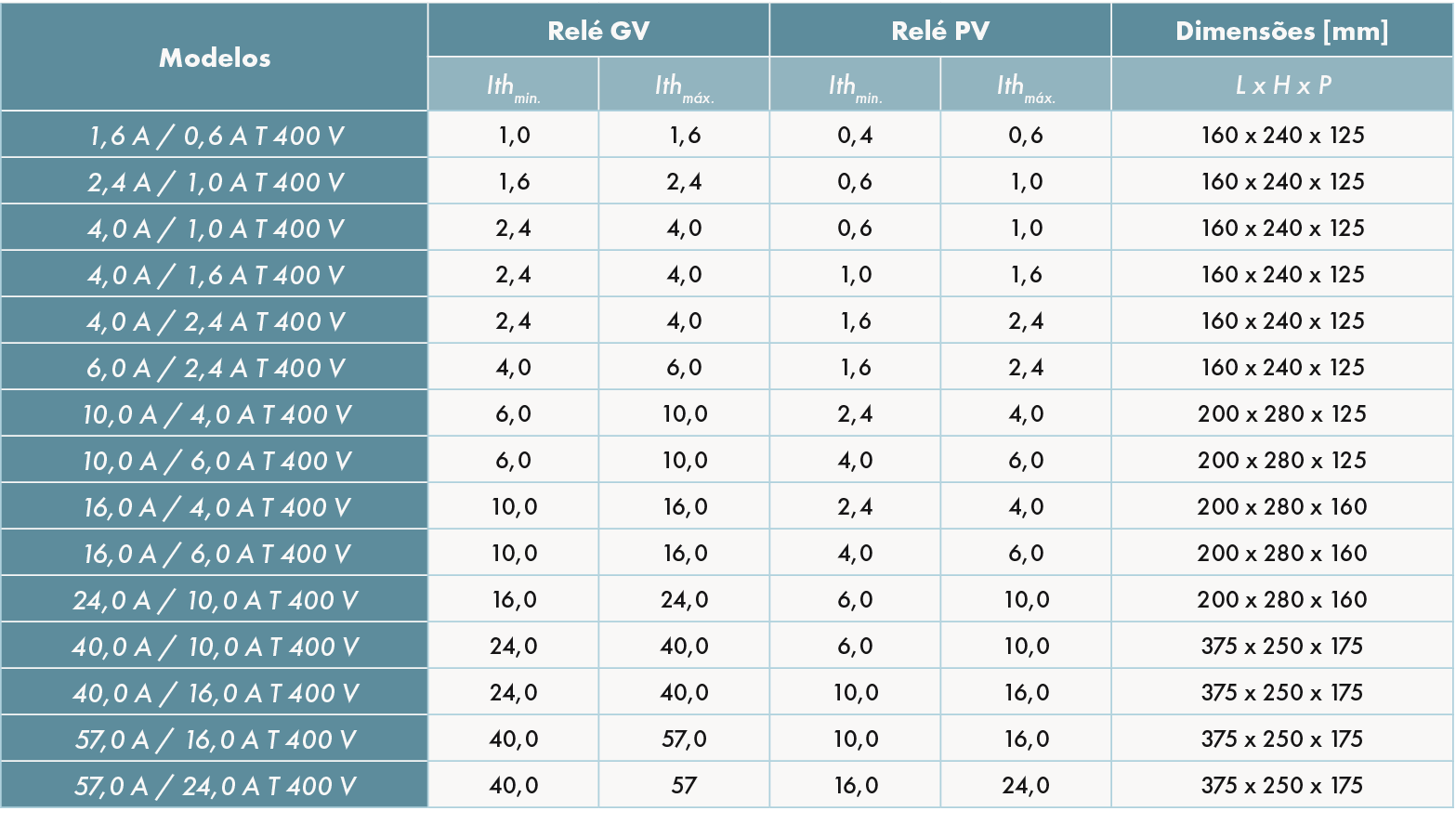

Versión Dahlander

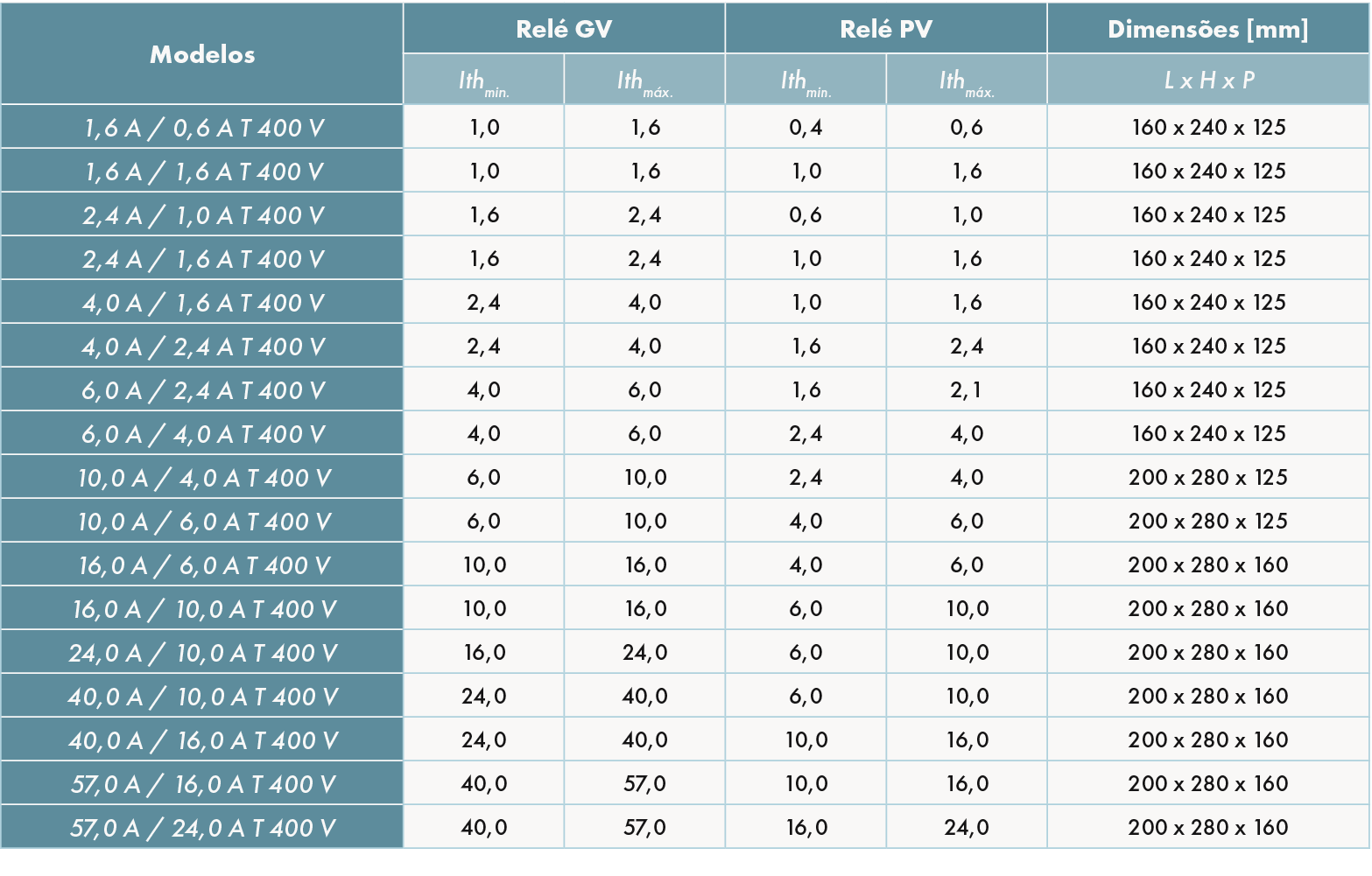

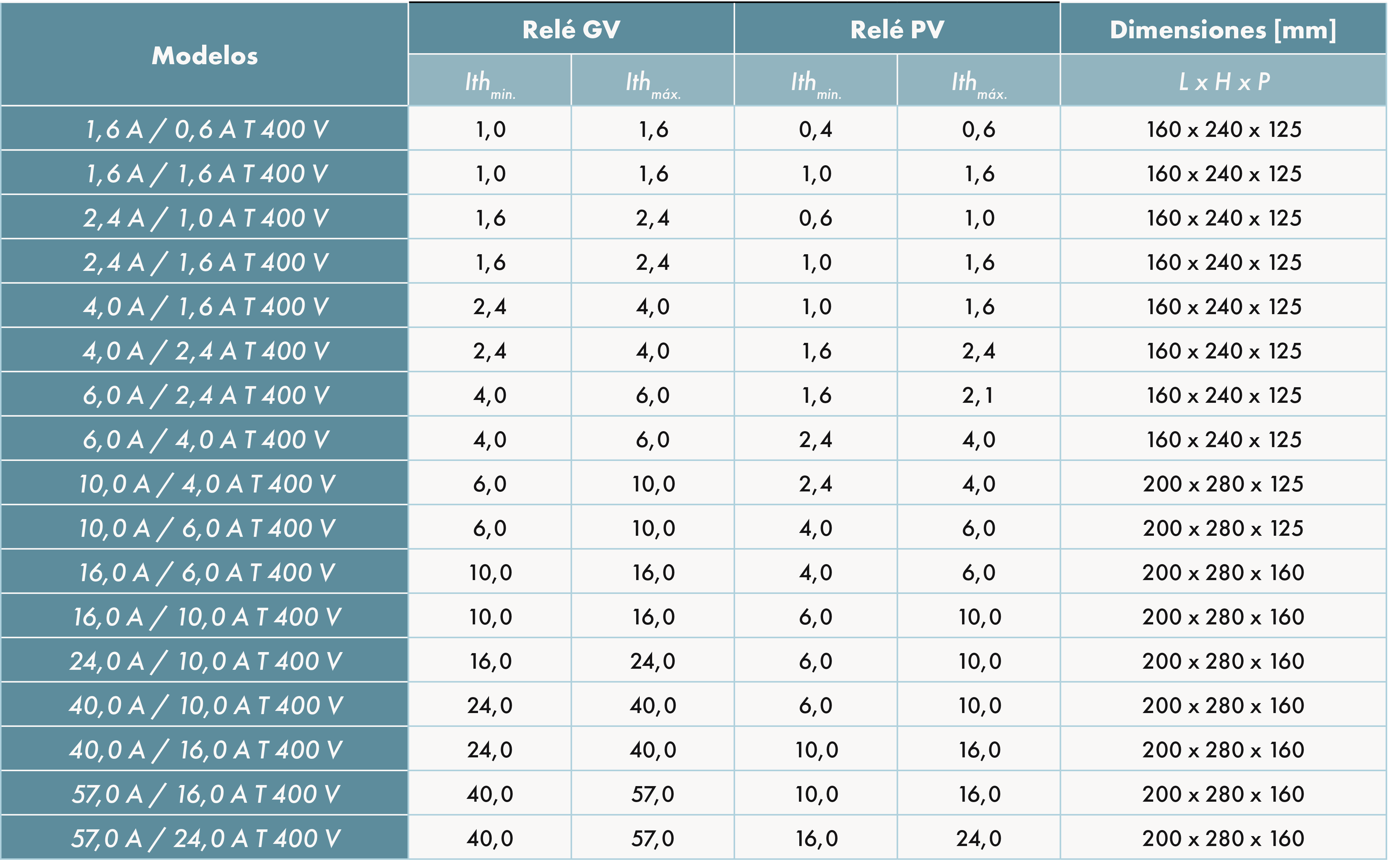

Versión de bobinado independiente
SELECCIÓN
INSTALACIÓN
CONEXIONES DE LA CAJA DE CAMBIOS TRIFÁSICA DE 2 VELOCIDADES

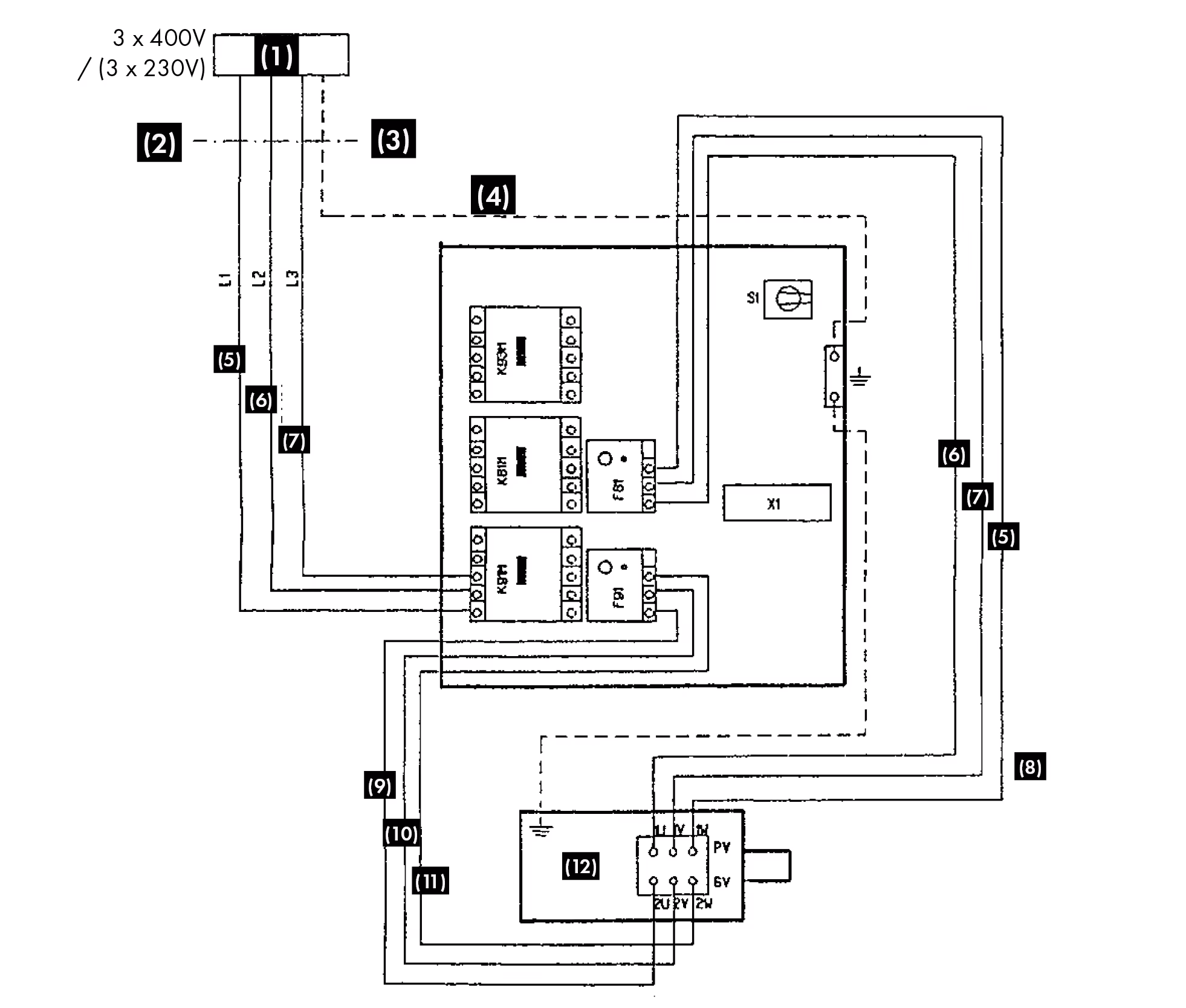

Versión Dahlander con mando manual integrado
(2) - Cable de 4 hilos
(3) - Interruptor de protección (a suministrar por el cliente)
(4) - Verde - Amarillo
(5) - Negro
(6) - Azul
(7) - Marrón
(8) - Cable de 7 hilos
(9) - Blanco
(10) - Rojo
(11) - Gris
(12) - Motor
NOTA: Las protecciones del motor deben estar desmontadas.

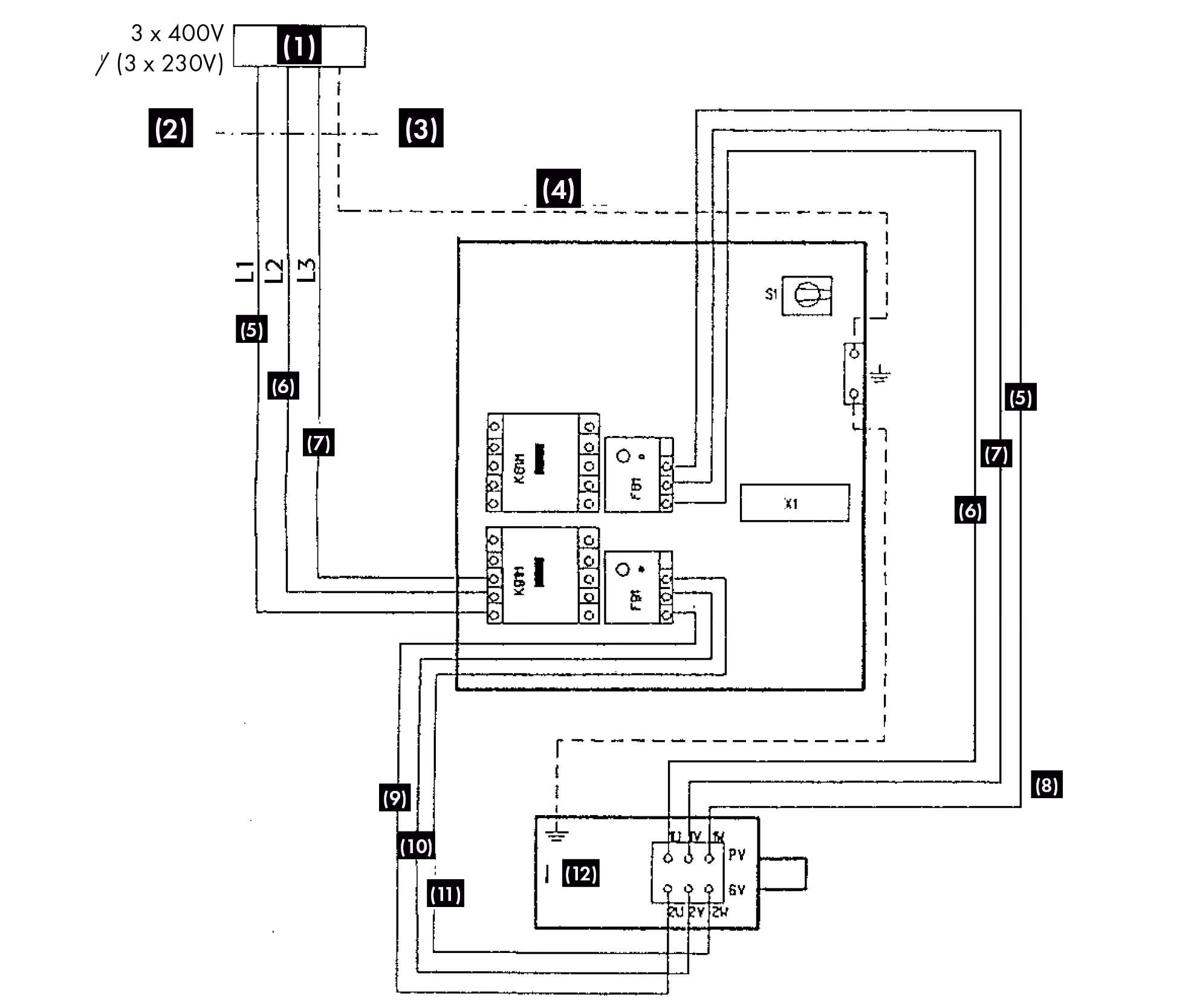

Versión de bobinado independiente con mando manual integrado
(2) - Cable de 4 hilos
(3) - Interruptor de protección (a suministrar por el cliente)
(4) - Verde - Amarillo
(5) - Negro
(6) - Azul
(7) - Marrón
(8) - Cable de 7 hilos
(9) - Blanco
(10) - Rojo
(11) - Gris
(12) - Motor
NOTA: Las protecciones del motor deben estar desmontadas.
Versión Dahlander con mando a distancia
(2) - V / J (Tierra)
(3) - Negro (fase 1)
(4) - Negro (fase 2)
(5) - Marrón (fase 3)
(6) - Azul (neutro)
(7) - Blanco (8) - Rojo (9) - Gris (10) - Azul (11) - Marrón (12) - Negro (13) - Motor (14) - Remoto Blanco
(8) - Rojo
(9) - Gris
(10) - Azul
(11) - Marrón
(12) - Negro
(13) - Motor
(14) - Caja de control remoto
Atención : antes de la puesta en marcha, ajuste los relés térmicos a la intensidad presente en la señalización del motor. Deben retirarse los blindajes de las placas de bornas del motor. Si está conectado a la sonda del termistor del motor, retire el puente entre los terminales T.T. El neutro de la alimentación única de 230 V debe conectarse al mando a distancia.

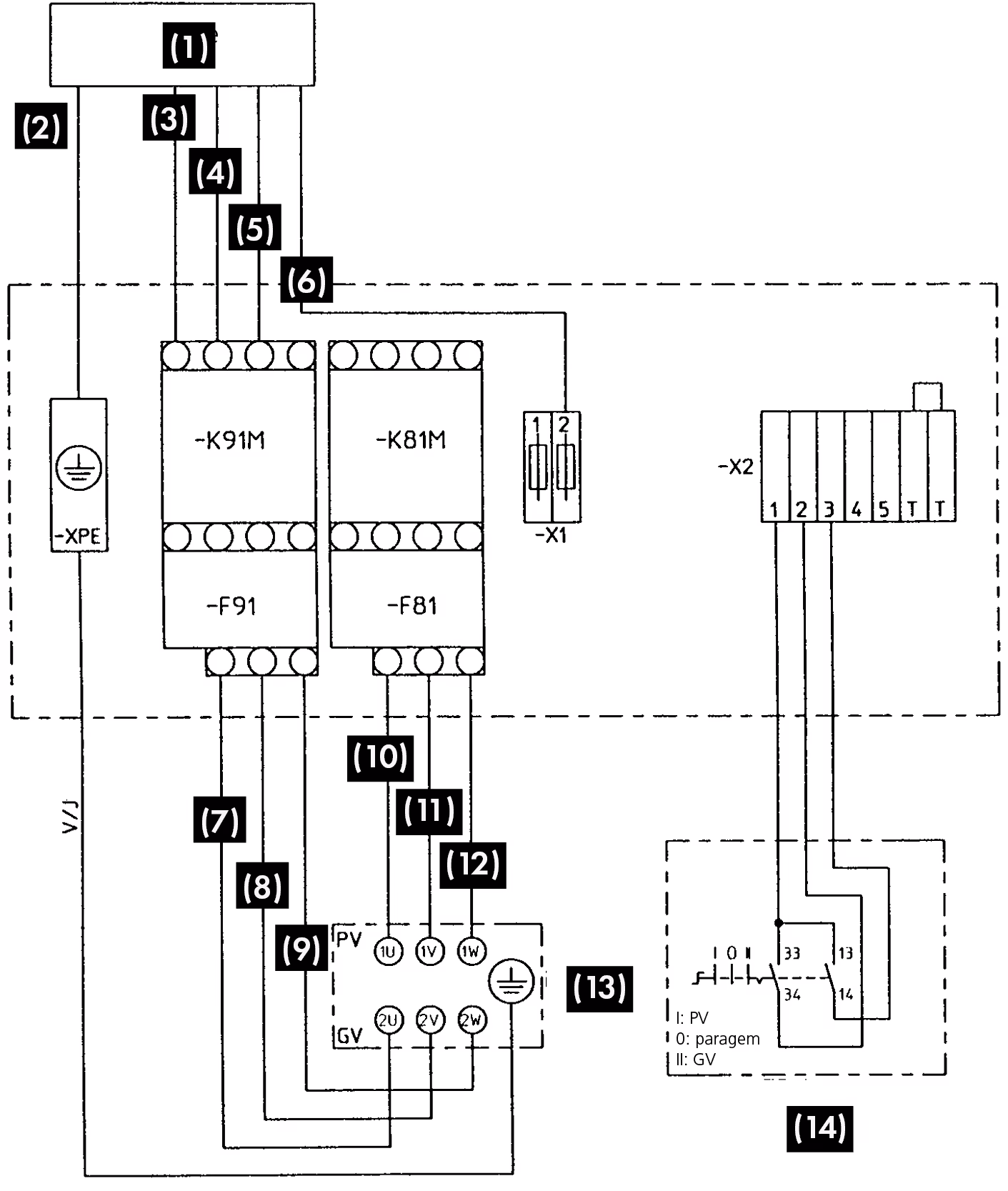

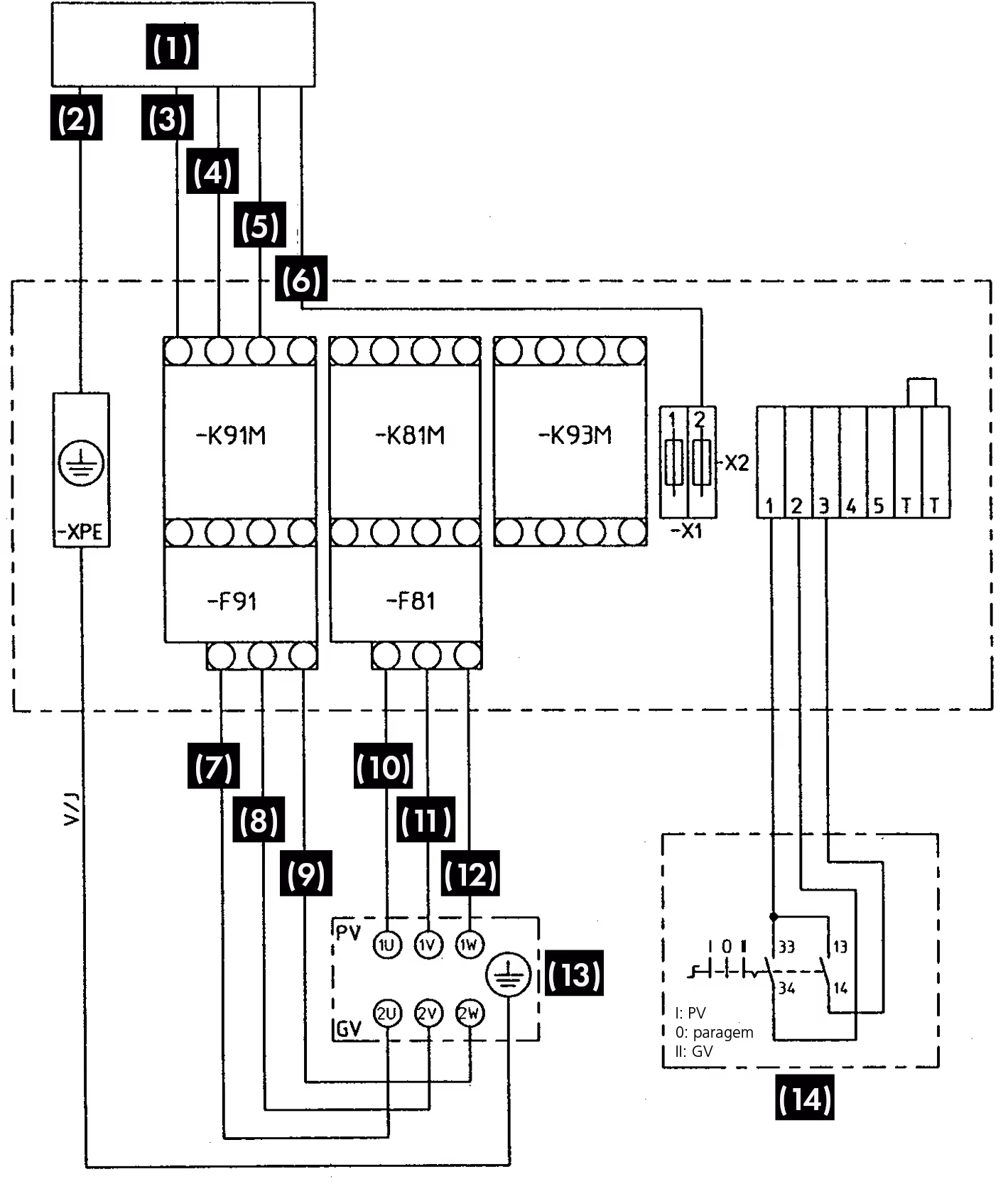

Versión de bobinado independiente con mando a distancia
(2) - V / J (Tierra)
(3) - Negro (fase 1)
(4) - Negro (fase 2)
(5) - Marrón (fase 3)
(6) - Azul (neutro)
(7) - Blanco (8) - Rojo (9) - Gris (10) - Azul (11) - Marrón (12) - Negro (13) - Motor (14) - Remoto Blanco
(8) - Rojo
(9) - Gris
(10) - Azul
(11) - Marrón
(12) - Negro
(13) - Motor
(14) - Caja de control remoto
Atención : antes de la puesta en marcha, ajuste los relés térmicos a la intensidad presente en la señalización del motor. Deben retirarse los blindajes de las placas de bornas del motor. Si está conectado a la sonda del termistor del motor, retire el puente entre los terminales T.T. El neutro de la alimentación única de 230 V debe conectarse al mando a distancia.
