Caixa de 2 Velocidades
com comando integrado ou para comando à distância
Vantagens
Sistema autónomo de comando em caixa estanque com contactos de potência e relé de proteção térmica em cada velocidade.
Disponível nos modelos com comando manual integrado ou para comando à distância.
O modelo para comando à distância permite o controlo de 2 ou 3 ventiladores: acoplagem do comando para gestão do sistema de ventilação (insuflação/extração).
DESCRIÇÃO TÉCNICA
GAMA
2 modelos:
- Caixa de 2 velocidades com comando manual integrado.
- Caixa de 2 velocidades para comando à distância (acessório opcional: comando à distância para 1, 2 ou 3 caixas de 2 velocidades).
2 versões para cada modelo:
- Para motores de 2 velocidades acoplamento Dahlander, 15 calibres de 1,6 até 57 A (30 kW).
- Para motores de 2 velocidades de enrolamentos independentes, 17 calibres de 0,6 até 57 A (30 kW).
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Caixa 2 velocidades em caixa estanque IP 65 com proteção térmica.
- Com comando integrado: comutador de 3 posições (parado, velocidade reduzida, velocidade elevada); comando externo não fornecido.
- Para comando à distância: comutador de três posições (parado, velocidade reduzida, velocidade elevada) e controlo de 1, 2 ou 3 caixas de 2 velocidade com o comando à distância opcional (acessório).
- Será necessário inserir o neutro na alimentação da rede.
CONSTRUÇÃO / COMPOSIÇÃO
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
CARACTERÍSTICAS TÉCNICAS
Para os 2 modelos
Versão Dahlander
Versão de enrolamentos independentes
SELEÇÃO
Resultados
INSTALAÇÃO
LIGAÇÕES DA CAIXA TRIFÁSICA 2 VELOCIDADES
Versão Dahlander com comando manual integrado
(2) - Cabo 4 fios
(3) - Disjuntor de proteção (a fornecer pelo cliente)
(4) - Verde - Amarelo
(5) - Preto
(6) - Azul
(7) - Castanho
(8) - Cabo 7 fios
(9) - Branco
(10) - Vermelho
(11) - Cinzento
(12) - Motor
NOTA: As proteções do motor devem ser retiradas

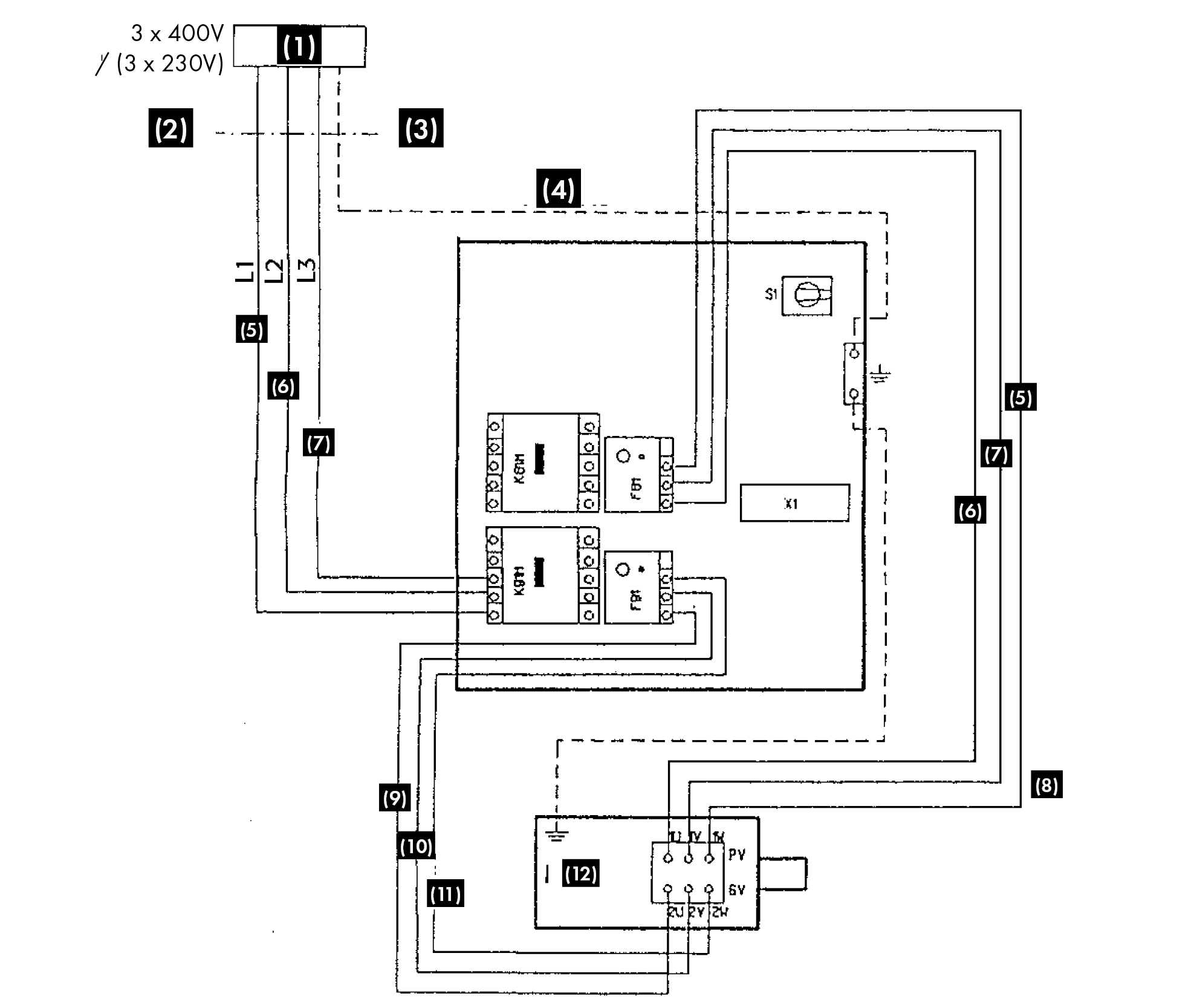

Versão de enrolamentos independentes com comando manual integrado
(2) - Cabo 4 fios
(3) - Disjuntor de proteção (a fornecer pelo cliente)
(4) - Verde - Amarelo
(5) - Preto
(6) - Azul
(7) - Castanho
(8) - Cabo 7 fios
(9) - Branco
(10) - Vermelho
(11) - Cinzento
(12) - Motor
NOTA: As proteções do motor devem ser retiradas
Versão Dahlander com comando à distância
(2) - V / J (Terra)
(3) - Preto (fase 1)
(4) - Preto (fase 2)
(5) - Castanho (fase 3)
(6) - Azul (neutro)
(7) - Branco
(8) - Vermelho
(9) - Cinzento
(10) - Azul
(11) - Castanho
(12) - Preto
(13) - Motor
(14) - Caixa com comando à distância
Atenção: antes do arranque, regular os relés térmicos à intensidade presente na sinalética do motor. As proteções das placas de bornes do motor devem ser retiradas. Em caso de ligação à sonda ipsotérmica do motor, suprimir a ponte entre os bornes T.T. É necessário inserir o neutro na alimentação mono 230 V no comando à distância.

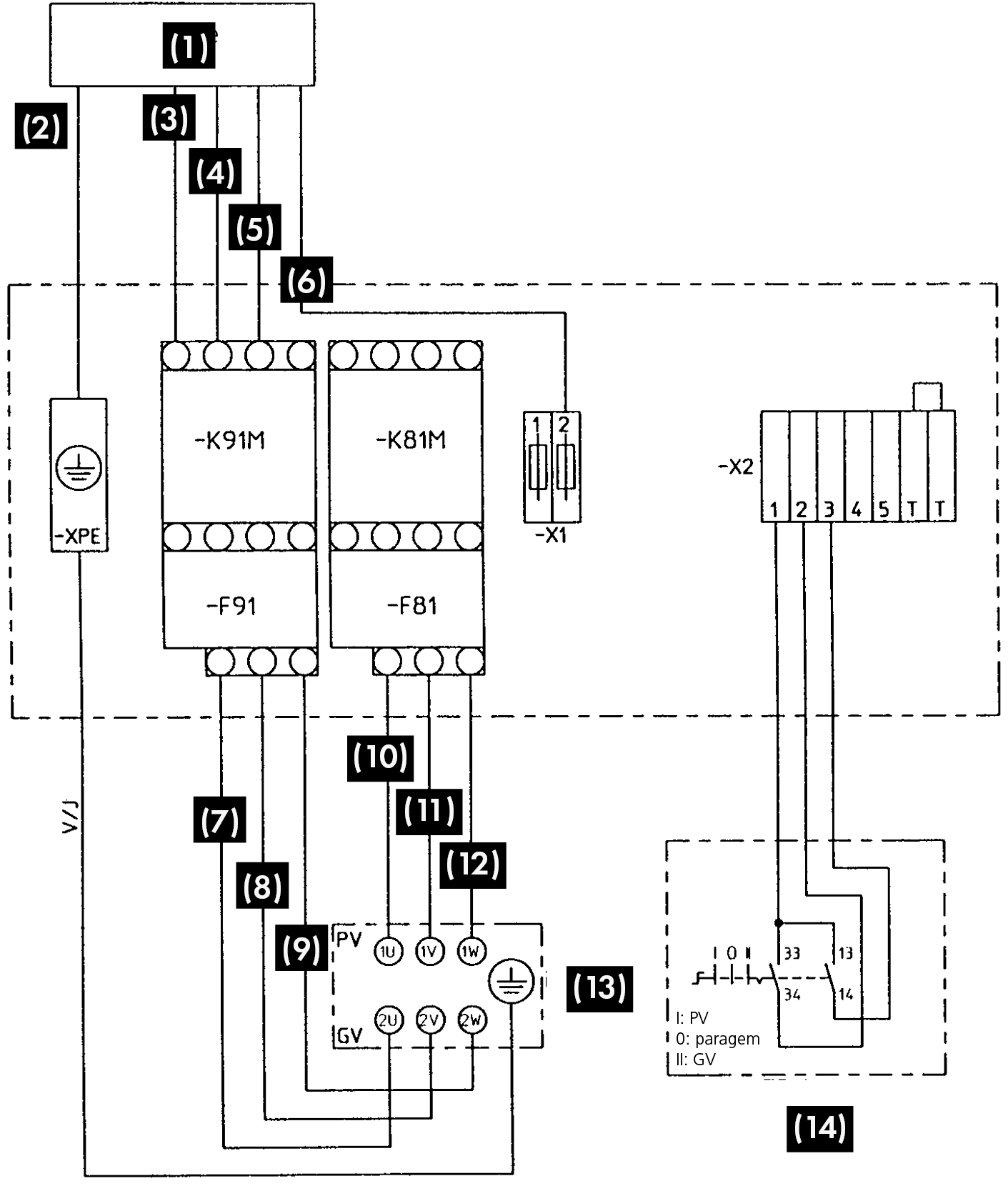

Versão de enrolamentos independentes com comando à distância
(2) - V / J (Terra)
(3) - Preto (fase 1)
(4) - Preto (fase 2)
(5) - Castanho (fase 3)
(6) - Azul (neutro)
(7) - Branco
(8) - Vermelho
(9) - Cinzento
(10) - Azul
(11) - Castanho
(12) - Preto
(13) - Motor
(14) - Caixa com comando à distância
Atenção: antes do arranque, regular os relés térmicos à intensidade presente na sinalética do motor. As proteções das placas de bornes do motor devem ser retiradas. Em caso de ligação à sonda ipsotérmica do motor, suprimir a ponte entre os bornes T.T. É necessário inserir o neutro na alimentação mono 230 V no comando à distância.
