Ordinys® CDAR

Ordinys® CDAR - CIDAR

caja de relés con modo confort y eliminación de humo

Este es un texto dentro de un bloque div.

No se ha encontrado ningún artículo.

Este es un texto dentro de un bloque div.

Ventajas

Soporte de variación de frecuencia en modelos CDAR de 2 velocidades, bobinados independientes.
Conexión simplificada.
Simplicidad de control (24 y 48 Vdc, entrada no polarizada).
Botón iluminado con dos colores para indicar el estado de la caja.
4 botones de simulación (restablecer, reiniciar, parar para la intervención de los bomberos, último error).
Calibres adaptados a las intensidades habituales de los ventiladores.
Interruptor de seguridad y presostato premontados opcionalmente.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

2 versiones:

CDAR: modo confort y eliminación de humo sin retorno, se proporcionará un accesorio de control externo.
CIDAR: modo confort y eliminación de humo integrados, accesorio de control del modo confort integrado (disyuntor o caja de 2 velocidades).

Controlar:

Capacidad para controlar todo tipo de motores en todas las versiones.
1 velocidad, monofásico 230 V o trifásico 400 V; 2 velocidades, bobinados independientes o acoplamiento Dahlander, trifásico 400 V.

Calibres:

Calibres adaptados a las intensidades de los ventiladores: 1,7 A/ 3 A/ 4 A/ 8 A/ 12 A/ 18 A/ 24 A/ 25 A/ 43 A/ 45 A/ 65 A/ 100 A.
Máximo 12 A, monofásico 230 V.

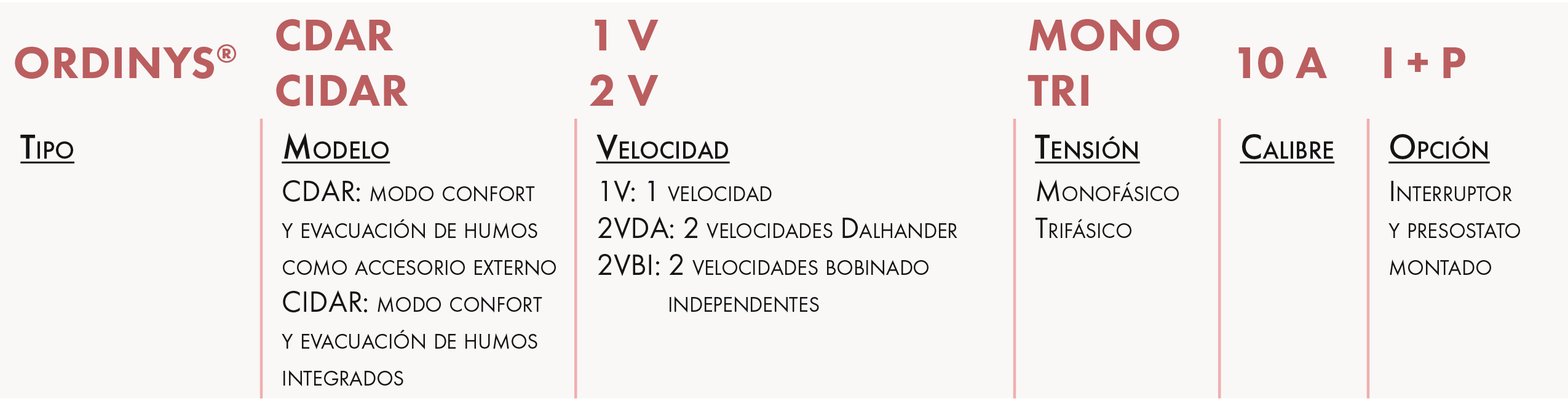

DESIGNACIÓN

APLICACIÓN/USO

Control de la potencia de un extractor de humos (insuflación o escape: cualquier ventilador del sistema de extracción de humos).
Una caja de relés controla un solo ventilador.
El Ordinys® DS funciona como una interfaz entre el TGBT y el extractor de humos.
Sintetiza las anomalías del equipo periférico (interruptor de seguridad, interruptor de presión) de la instalación de extracción de humos.

CONSTRUCCIÓN/COMPOSICIÓN

Carcasa de plástico ABS resistente a los impactos, IP 56, libre de halógenos (protección del medio ambiente), gris claro RAL 7035.
Funda extraíble con tornillos en las 4 esquinas.

OPCIONES

EMBALAJE

Vendido por unidad.

DIMENSIONES

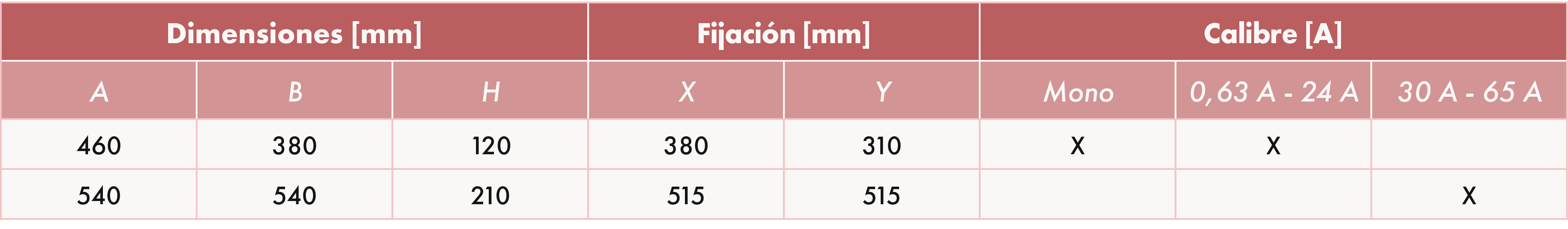

Dimensiones de la caja de relés Ordinys® CDAR, con o sin interruptor y presostato

‍

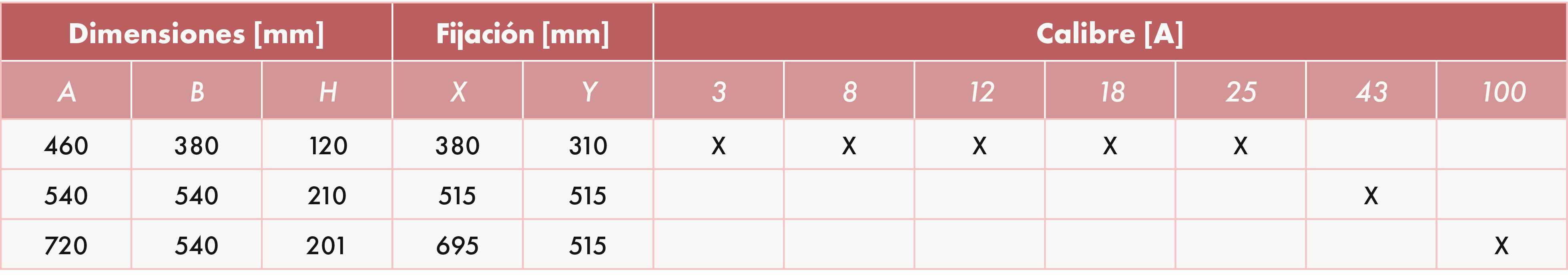

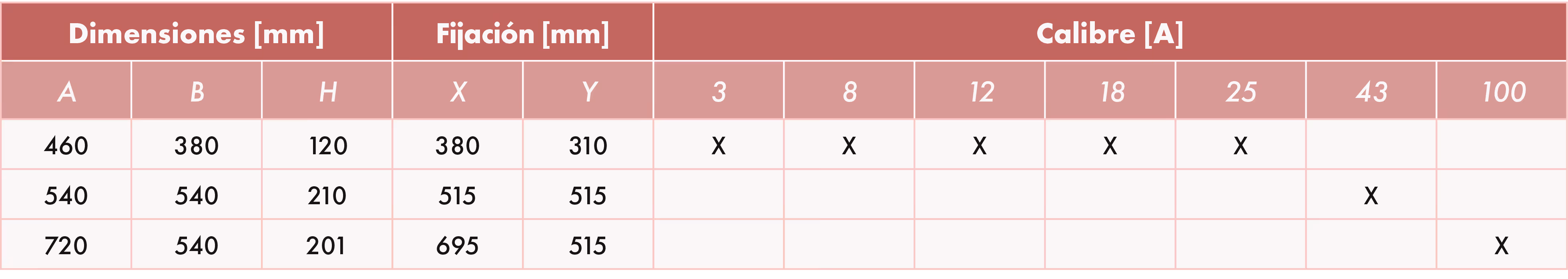

Dimensiones de la caja de relés Ordinys® CIDAR, con o sin interruptor y presostato

‍

CONFORMIDAD

Gama de acuerdo con la norma francesa NF S 61-937, la nueva regulación especial NF 537 y la directiva de baja tensión.

‍

NOTAS TÉCNICAS

El control de fase es obligatorio para comprobar la presencia de tensión así como la inversión de las fases en la parte superior de la caja.
En caso de un corte de energía, la caja conserva el estado anterior.
Cuando se reanude la tensión, la caja mostrará el error 6 «pérdida de tensión en la red» y volverá al estado memorizado anterior.

SELECCIÓN

INSTALACIÓN

ESQUEMA DE CONEXIÓN

(1) - Fuente de alimentación TBT de 24 o 48 Vdc

(2) - Caja de reinicio IP 66 con llave para restaurar Ordinys® de la posición segura a la posición de espera.

(3) - Controlador de flujo de aire (fluxostato o presostato).

(4) - Caja de control remoto IP 66: parada para la intervención de los bomberos.

(5) - Interruptor de seguridad con retroalimentación impuesto por las normas para la instalación de sistemas de seguridad contra incendios.

(6) - Ventilador de extracción de humos (F400/120 o F200/120).

(7) - Accesorio de control en modo confort para garantizar la ventilación cuando Ordinys® está en modo de espera, compatible con la variación de frecuencia de la versión CDAR de 2 VBI

(8) - WSIS: sistema central de seguridad contra incendios. Recibe información de los sistemas de detección de incendios y transmite a Ordinys® la orden de eliminación de humo (cambia al modo de seguridad). Este comando es una señal de control remoto TBTS (voltaje de seguridad muy bajo) de 24 o 48 Vdc que indica una emisión o un corte de energía. Su US (unidad de señalización) también recibe la información transmitida por Ordinys®.

(9) - TGBT: centralita general de baja tensión.

(10) - Protección magnética: solo se permitirá la protección magnética en el suministro de un extractor de humos, a diferencia del modo confort, en el que debe tenerse en cuenta la protección térmica.

‍

En el caso del Ordinys® CIDAR, el accesorio de control del modo confort se integrará en la caja y para controlarlo bastará con conectar un mando a distancia.
Ordinys® debe instalarse fuera de la zona de seguridad en la que opera y puede instalarse en exteriores con una visera protectora (IP 54).
La caja de rearme debe estar ubicada en la zona de seguridad correspondiente al DAS ordenado.
Cuando un ventilador se dedica a eliminar el humo de varias áreas, solo se puede usar una caja instalada en un área protegida.
La caja de control para la intervención de los bomberos debe estar ubicada en un área protegida, generalmente en el sitio de la WSIS o en cualquier otro lugar recomendado por los bomberos.
El interruptor de seguridad debe instalarse a menos de 2 metros del ventilador.
La instalación de cajas de rearme y cajas de control de parada para la intervención de los bomberos debe ajustarse al procedimiento de cumplimiento verbal.
Nota:según el artículo 8.4.1 de la norma francesa NF S 61-932, la caja debe instalarse fuera de las zonas de seguridad en las que funciona el ventilador.
