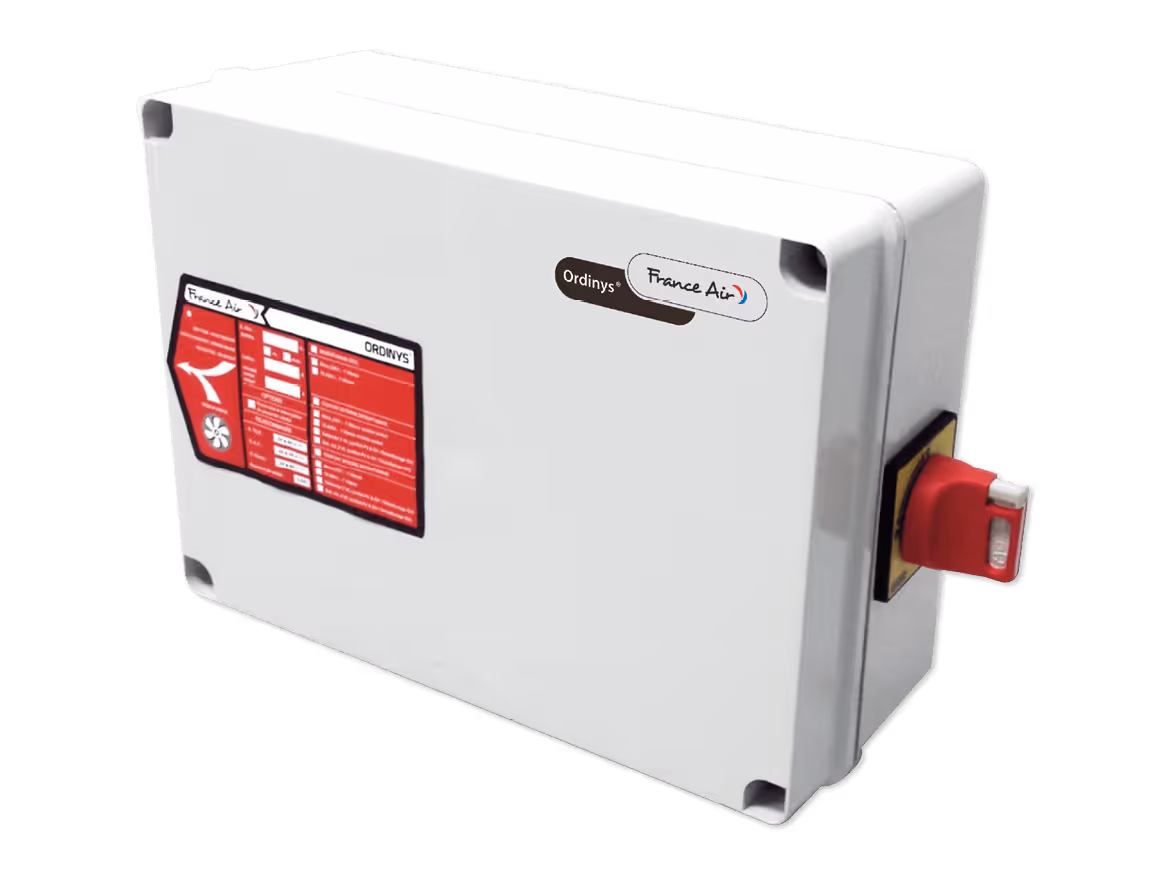

Ordinys® CDAR

Ordinys® CDAR - CIDAR

caixa de relés com modo conforto e desenfumagem

This is some text inside of a div block.

No items found.

This is some text inside of a div block.

Vantagens

Compatibilidade de variação de frequência nos modelos CDAR de 2 velocidades, enrolamentos independentes.
Ligação simplificada.
Simplicidade de comando (24 e 48 Vcc, entrada não polarizada).
Botão luminoso com duas cores para indicação do estado da caixa.
4 botões de simulação (reset, rearme, paragem para intervenção de bombeiros, último erro).
Calibres adaptados às intensidades usuais dos ventiladores.
Interruptor de segurança e pressóstato pré-montados como opção.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

2 versões:

CDAR: modo conforto e desenfumagem antirretorno, acessório externo de comando a prever.
CIDAR: modo conforto e desenfumagem integrados, acessório de comando do modo conforto integrado (disjuntor ou caixa de 2 velocidades).

Controlo:

Possibilidade de controlo de todos os tipos de motores em todas as versões.
1 velocidade, monofásico 230 V ou trifásico 400 V; 2 velocidades, enrolamentos independentes ou acoplamento Dahlander, trifásico 400 V.

Calibres:

Calibres adaptados às intensidades dos ventiladores: 1,7 A / 3 A / 4 A / 8 A / 12 A / 18 A / 24 A / 25 A / 43 A / 45 A / 65 A / 100 A.
Máximo de 12 A, monofásico 230 V.

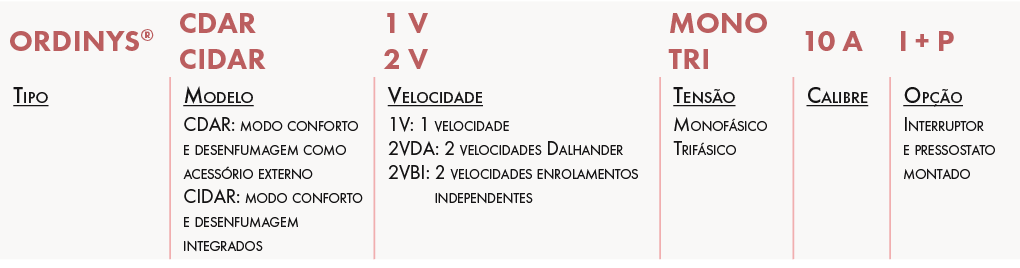

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Controlo da potência de um ventilador de desenfumagem (insuflação ou extração - qualquer ventilador do sistema de desenfumagem).
Uma caixa de relé controla um só ventilador.
O Ordinys® DS funciona como interface entre o TGBT e o ventilador de desenfumagem.
Sintetiza as anomalias dos equipamentos periféricos (interruptor de segurança, pressóstato) da instalação de desenfumagem.

CONSTRUÇÃO / COMPOSIÇÃO

Caixa em plástico ABS resistente aos choques, IP 56, sem halogéneo (proteção do meio ambiente), cinza claro RAL 7035.
Cobertura removível através de parafusos nos 4 cantos.

OPÇÕES

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

ATRAVANCAMENTOS

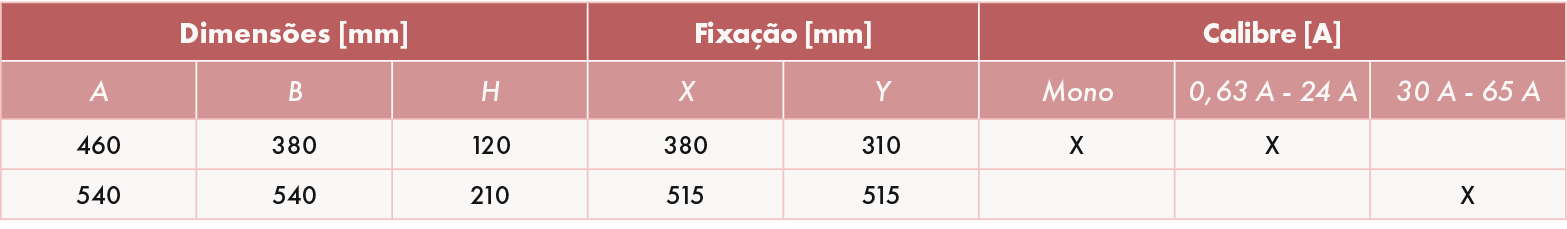

Dimensões da caixa de relés Ordinys® CDAR, com ou sem interruptor e pressóstato

‍

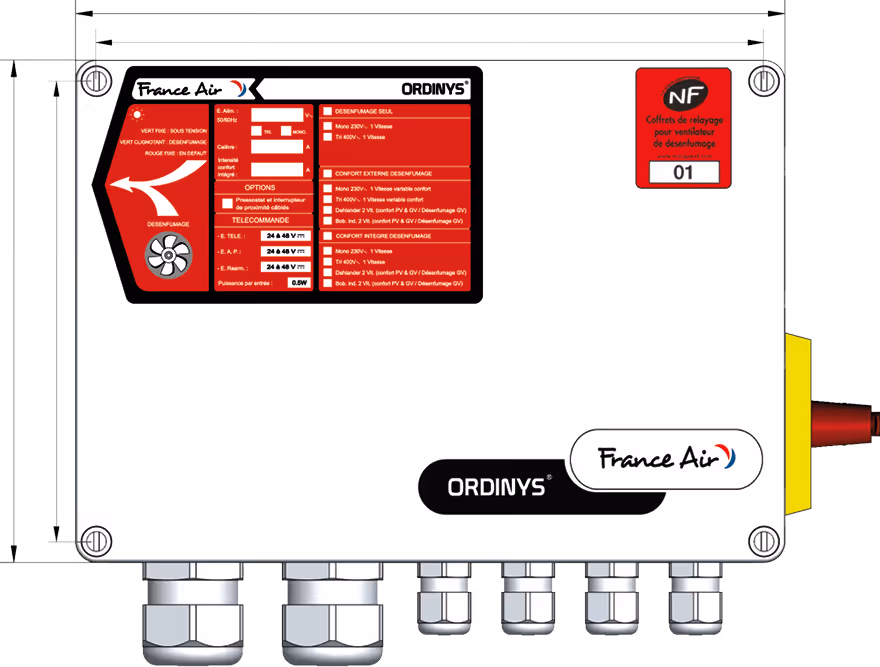

Dimensões da caixa de relés Ordinys® CIDAR, com ou sem interruptor e pressóstato

‍

CONFORMIDADE

Gama em conformidade à norma francesa NF S 61-937, ao novo regulamento particular NF 537 e à diretiva de baixa tensão.

‍

NOTAS TÉCNICAS

O controlo das fases é obrigatório para verificar a presença de tensão bem como a inversão das fases a montante da caixa.
Em caso de corte de alimentação, a caixa preserva o estado precedente.
Quando a tensão for retomada, a caixa apresentará o erro 6 “perda de tensão na rede” e retornará ao estado anterior memorizado.

SELEÇÃO

INSTALAÇÃO

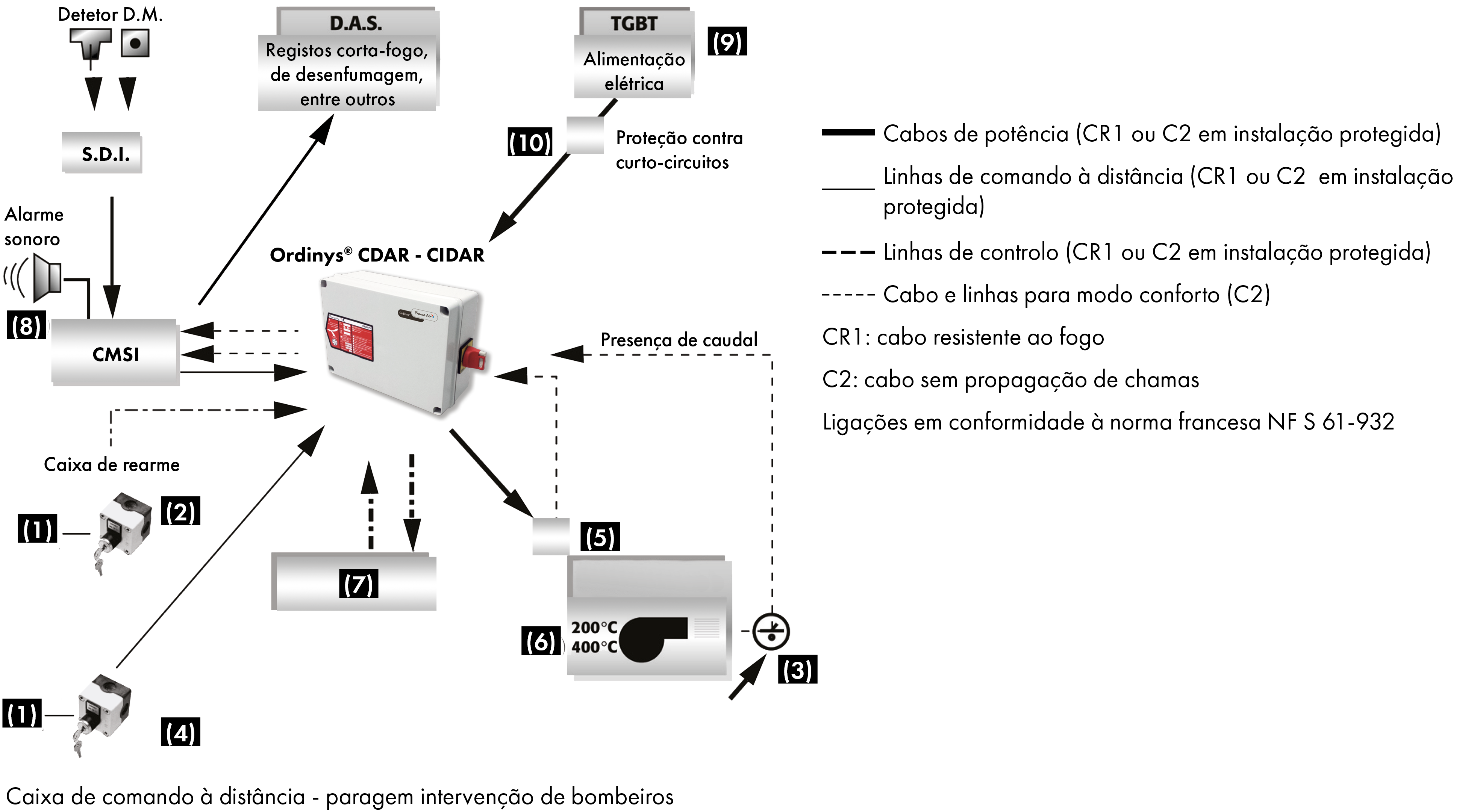

ESQUEMA DE LIGAÇÕES

(1) - Alimentação 24 ou 48 Vcc TBT

(2) - Caixa de rearme IP 66 com chave para restaurar o Ordinys® da posição de segurança à posição de espera.

(3) - Controlador de caudal de ar (fluxostato ou pressóstato).

(4) - Caixa de comando à distância IP 66: paragem para intervenção de bombeiros.

(5) - Interruptor de segurança com retorno de informação imposto pelas regras de instalação dos sistemas de segurança contra incêndios.

(6) - Ventilador de desenfumagem (F400 / 120 ou F200 / 120).

(7) - Acessório de comando do modo conforto para assegurar ventilação quando o Ordinys® está em modo de espera, compatível com variação de frequência da versão CDAR 2VBI

(8) - CMSI: sistema central de segurança contra incêndio. Recebe informações dos sistemas de deteção de incêndio e transmite ao Ordinys® a ordem de desenfumagem (passagem a modo segurança). Esta ordem é um sinal de comandado à distância 24 ou 48 Vcc TBTS (tensão de segurança muito baixa) à emissão ou rutura de corrente. A sua US (unidade de sinalização) também recebe as informações transmitidas pelo Ordinys®.

(9) - TGBT: quadro geral de baixa tensão.

(10) - Proteção magnética: apenas a proteção magnética será permitida na alimentação de um ventilador de desenfumagem, ao contrário do modo conforto, onde a proteção térmica deve ser tida em conta.

‍

No caso do Ordinys® CIDAR, o acessório de comando do modo conforto estará integrado na caixa e para controlá-lo será suficiente ligar um comando à distância.
O Ordinys® deve ser instalado fora da zona de segurança onde opera e poderá ser instalado no exterior com uma visiera de proteção (IP 54).
A caixa de rearme deve estar localizada na zona de segurança correspondente ao DAS comandado.
Quando um ventilador se encontra alocado à desenfumagem de várias áreas, poderá ser utilizada apenas uma caixa, instalada numa zona protegida.
A caixa de comando de paragem para intervenção de bombeiros deve estar localizada numa zona protegida, geralmente no local do CMSI ou em qualquer outro local recomendado pelos bombeiros.
O interruptor de segurança deverá ser instalado a menos de 2 metros do ventilador.
A instalação das caixas de rearme e das caixa de comando de paragem para intervenção de bombeiros terão de estar obrigatoriamente de acordo com o processo verbal de conformidade.
Nota: de acordo com o artigo 8.4.1 da norma francesa NF S 61-932, a caixa deve ser instalada fora da(s) zona(s) de segurança onde o ventilador funciona.
