Ordinys® Soft Start

caja de relés de arranque suave

Este es un texto dentro de un bloque div.

No se ha encontrado ningún artículo.

Este es un texto dentro de un bloque div.

Ventajas

Optimización del consumo de ventiladores de extracción de humos.
Limita el desgaste de las piezas mecánicas y los motores.
Botón en el lateral de la funda.
4 botones de simulación (restablecer, restablecer, detener para la intervención de un bombero, último error).
De acuerdo con la norma francesa NF S 61-937 y las características complementarias de la nueva regulación específica NF 537.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

1 versión:

Extracción de humos solo para motores trifásicos de 400 V de 1 velocidad a 50 o 60 Hz.

12 indicadores de intensidad:

12 A/5,5 kW, 16 A/7,5 kW, 4 A/11 kW, 32 A/15 kW, 41 A/22 kW, 55 A/30 kW, 70 A/37 kW, 81 A/45 kW, 100 A/55 kW, 135 A/75 kW, 160 A/90 kW, 200 A/110 kW.

Nota de instalación:

El interruptor de seguridad y el interruptor de presión solo pueden integrarse en la caja de relés si se instalan a menos de 2 metros del ventilador.

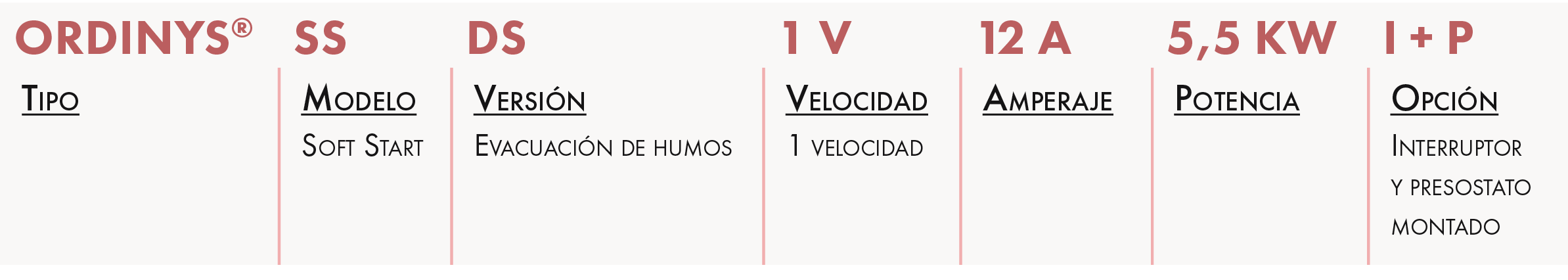

DESIGNACIÓN

APLICACIÓN/USO

Control de la potencia de los ventiladores eliminadores de humo de un edificio.
Una caja de relés controla un solo ventilador.

CONSTRUCCIÓN/COMPOSICIÓN

Carcasa de chapa resistente a los golpes, IP 66.
Acabado con pintura RAL 7035 gris claro.
Interruptor de seguridad.
Equilibrio de presión.
Contador de 7 segmentos.
Presostato (opcional).
Placa de soporte.

OPCIONES

EMBALAJE

Vendido por unidad.

DIMENSIONES

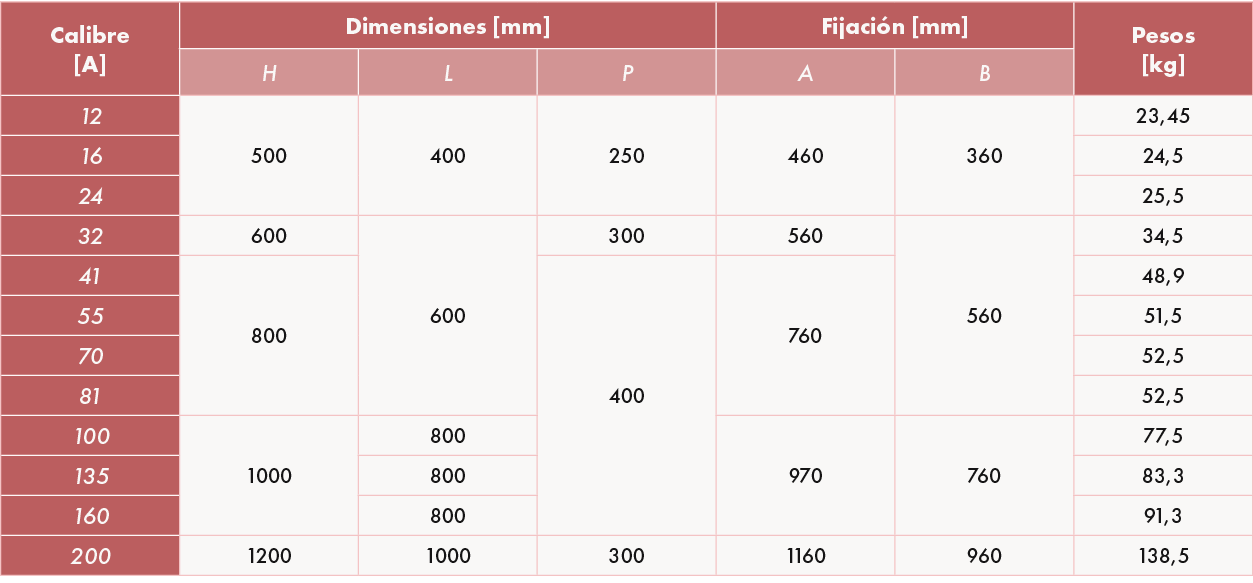

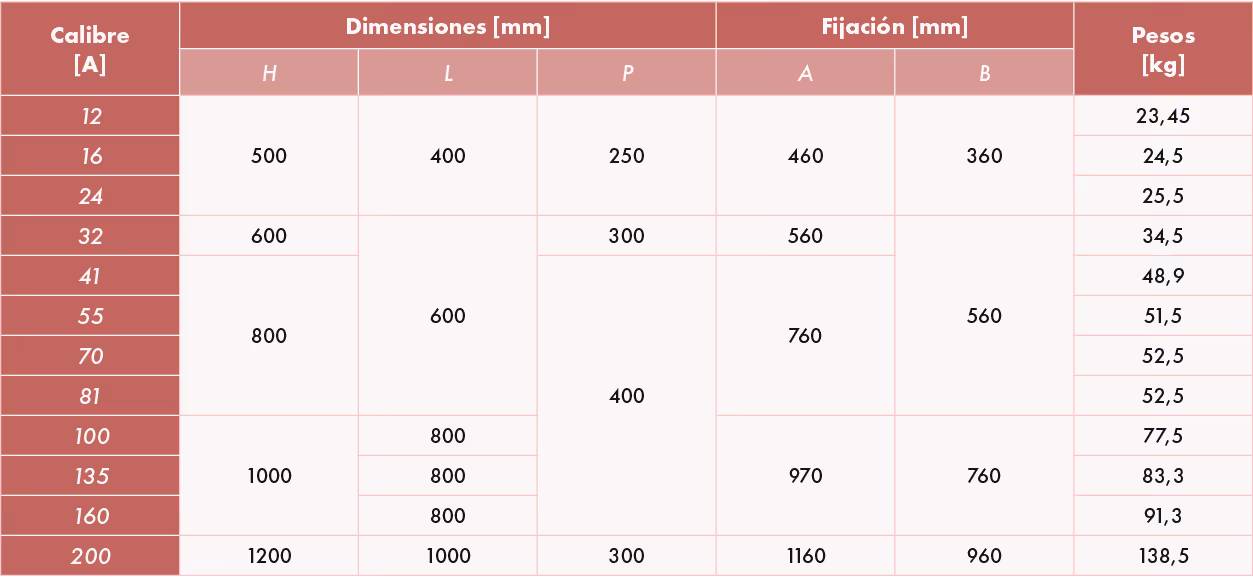

DIMENSIONES Y PESOS

Abrir la puerta hacia el lado derecho.

‍

LÍMITES DE USO

Temperatura de almacenamiento: -10 °C a 60 °C.
Temperatura de funcionamiento: de -10 °C a 50 °C.
Humedad relativa no definida.
En caso de fallo de un variador de arranque suave, la función de eliminación de humo seguirá asegurándose mediante un contactor que desvíe el variador. Por lo tanto, la instalación debe permitir el suministro de la corriente necesaria en caso de que se produzca una anomalía en el funcionamiento del variador al arrancar en modo sin humo.

‍

CARACTERÍSTICAS TÉCNICAS

Posibilidad de regular la tensión y el arranque del motor.
Conexión sencilla: tecnología empujarpara entradas de TBTS e informe/estado.
Simplicidad de funcionamiento: entrada no polarizada compatible de 24 y 48 V.
4 botones de simulación para la instalación en caja: restablecer, reiniciar, parar para la intervención de los bomberos, último error.
