Ordinys® DS
caja de relés para extractores de humo
Este es un texto dentro de un bloque div.
Ventajas
Caja de conexiones robusta y sencilla.
Simplicidad de control (24 y 48 Vdc, entrada no polarizada).
4 botones de simulación (restablecer, restablecer, detener para la intervención de un bombero, último error).
Calibres adaptados a las intensidades de ventilador estándar.
Interruptor de seguridad e interruptor de presión montados como opción.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
1 versión:
- Solo extracción de humos.
Controlar:
- Capacidad para controlar todo tipo de motores en todas las versiones.
- 1 velocidad, monofásico 230 V o trifásico 400 V; 2 velocidades, bobinados independientes o acoplamiento Dahlander, trifásico 400 V.
Calibres:
- Adaptado a las intensidades de ventilador: 3 A, 8 A, 12 A, 18 A, 25 A, 43 A, 100 A
- Máximo 12 A, monofásico 230 V.

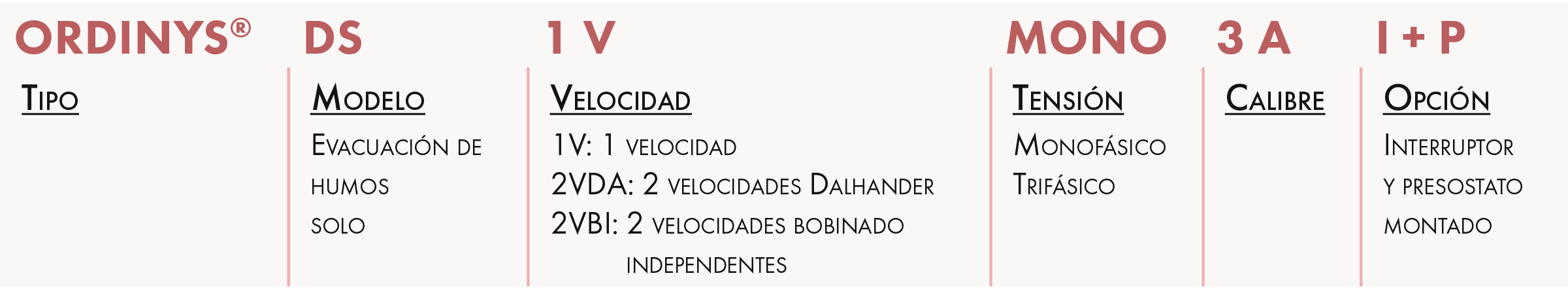

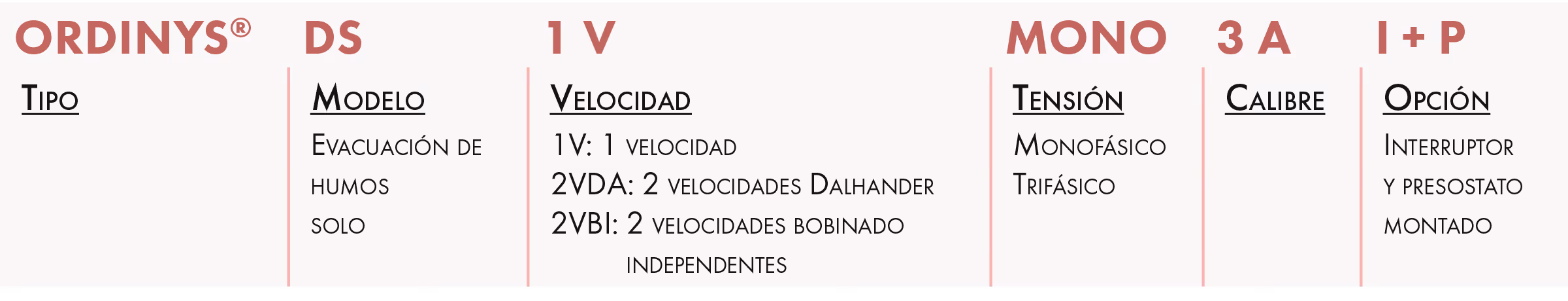

DESIGNACIÓN
APLICACIÓN/USO
- Control de la potencia de un extractor de humos (insuflación o escape: cualquier ventilador del sistema de extracción de humos).
- Una caja de relés controla un solo ventilador.
- El Ordinys® DS funciona como una interfaz entre el TGBT y el extractor de humos.
- Sintetiza las anomalías del equipo periférico (interruptor de seguridad, interruptor de presión) de la instalación de extracción de humos.

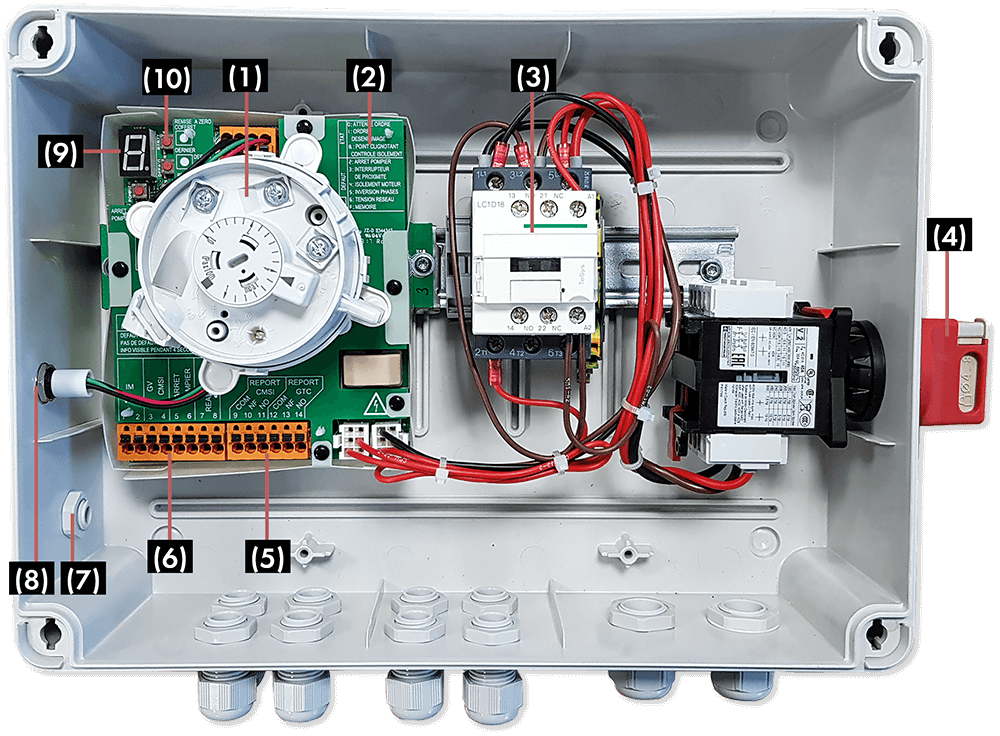

CONSTRUCCIÓN/COMPOSICIÓN
- Carcasa de plástico resistente a los impactos, IP 56, libre de halógenos (protección del medio ambiente), gris claro RAL 7035.
(2) - Soporte de interruptor de presión con instrucciones
(3) - Contacto de alimentación
(4) - Interruptor de seguridad (montado: opcional)
(5) - Alarmas de error/modo de seguridad
(6) - Entrada TBTS
(7) - Equilibrio de presión
(8) - Botón iluminado manualmente para eliminar el humo GV
(9) - Contador de 7 segmentos
(10) - Botón de simulación (reinicio, parada para la intervención de un bombero, reinicio, último error)
OPCIONES
EMBALAJE
- Vendido por unidad.

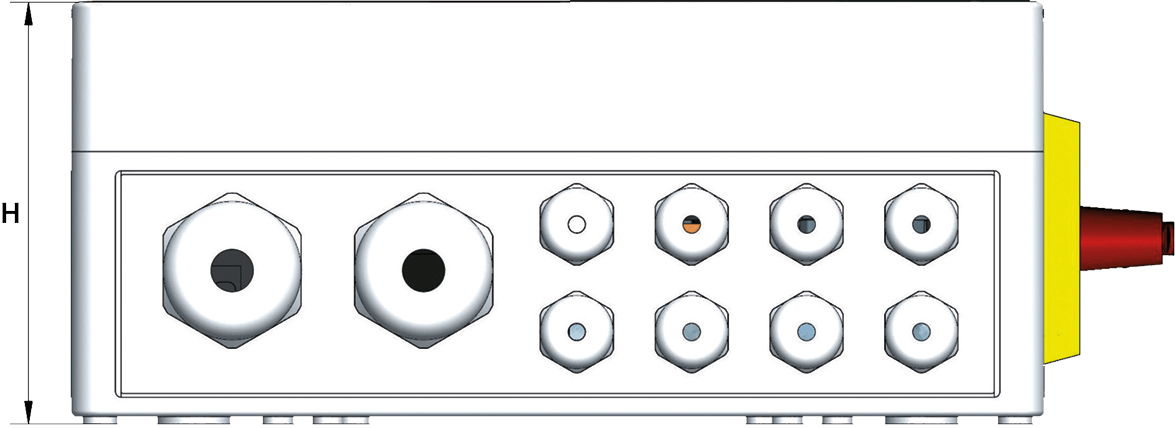

DIMENSIONES
DIMENSIONES

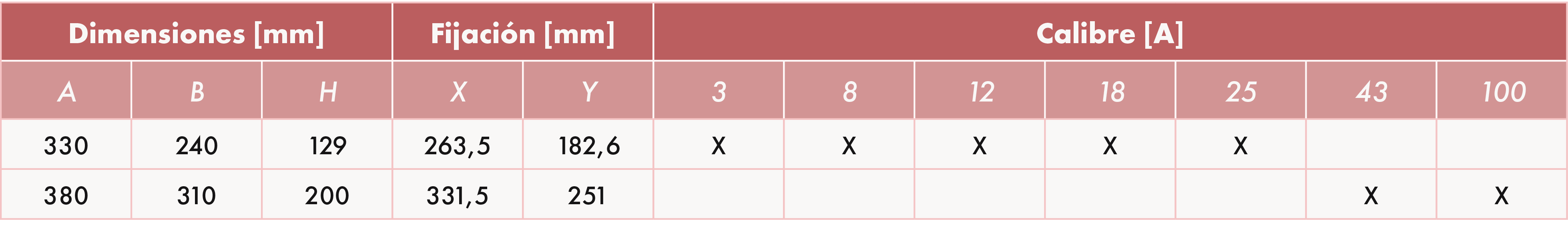

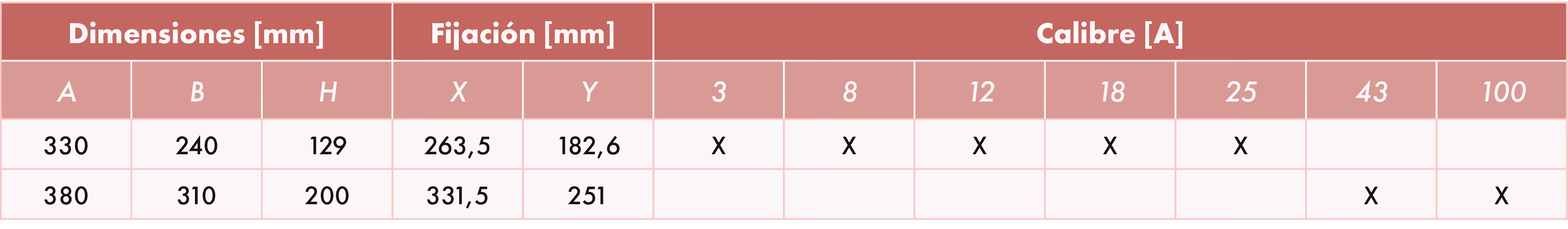

Dimensiones de la caja de relés Ordinys® DS de 1 velocidad, con o sin interruptor y presostato

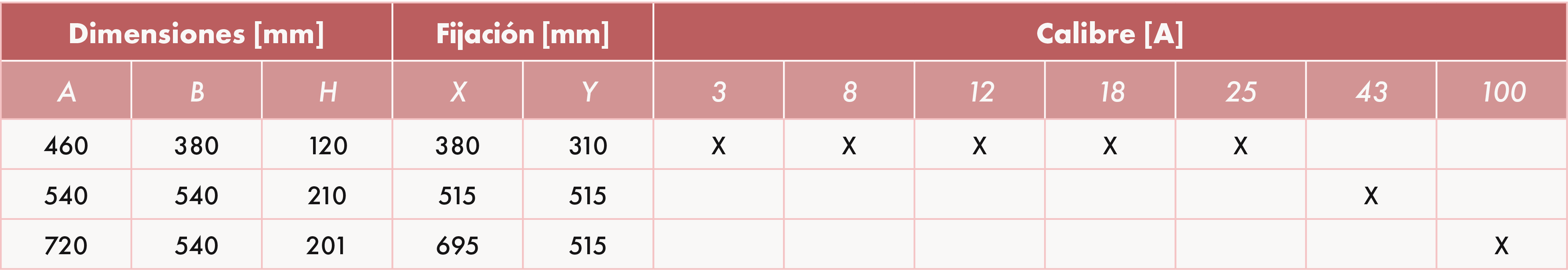

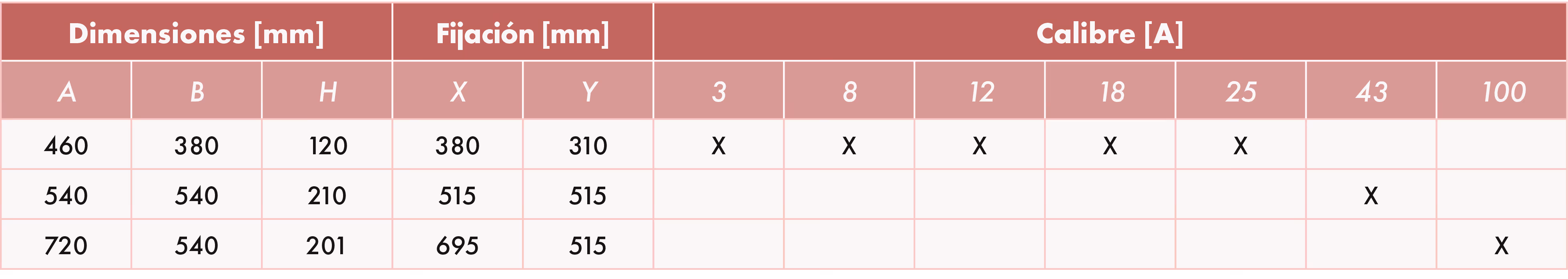

Dimensiones de la caja de relés Ordinys® DS de 2 velocidades, con o sin interruptor y presostato
SELECCIÓN
INSTALACIÓN
ACCESORIOS
Proteção à intempérie para Ordinys® DS
No caso de instalação no exterior do Ordinys® DS é obrigatória a instalação deste acessório de proteção.
