Axalu®

ventilador axial para desenfumagem F200-120 e F400-120, caudal até 80000 m³/h

No items found.

This is some text inside of a div block.

Axalu®

Vantagens

Construção robusta.
Hélice de alto rendimento.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

Versões e dimensões:

Desenfumagem

9 modelos de Ø 400 até 1600 mm.
Versão F200-120 e F400-120.

Ventilação

14 modelos de Ø 250 até 1250 mm.

Motorização para ambas versões:

1 velocidade: 2, 4, 6 pólos.
2 velocidades: 2/4, 4/8, 6/12 pólos Dahlander.

Caudais:

De 3600 até 80000 m³/h.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Desenfumagem.
Ventilação e desenfumagem de parques de estacionamento cobertos.
Ventilação de locais técnicos, industriais ou comerciais.

CONSTRUÇÃO / COMPOSIÇÃO

Virola:

Em aço calandrado e soldado com aros pré-perfurados.
Proteção através de galvanização a frio.
2 versões:
- Virola curta (com porta de visita opcional);
- Virola longa (com porta de visita).

Suporte do motor:

Em aço galvanizado.

Hélice - versão desenfumagem:

Em liga de alumínio para aplicações F400-120 e F200-120.
Núcleo em alumínio.
Equilibrada estaticamente e dinamicamente.

Hélice - versão ventilação:

Em polipropileno ou em polipropileno armado nos 1400 até 1250 mm.
Núcleo em alumínio, pás reguláveis.
Equilibrada estaticamente e dinamicamente.

Motorização - versão desenfumagem:

Motor de patas B3, classe H, IP 54, trifásico 400 V~50 Hz, serviço S1.
1 velocidade: 2, 4 e 6 pólos, 230/400 V.
2 velocidades acoplagem Dahlander: 2/4, 8 e 6/12 pólos, 400 V.

Motorização - versão ventilação:

Motor de patas B3, Classe F, IP 55.
Trifásico 400/690 V ~ 50 Hz a partir da potência 7,5 kW.
1 velocidade: 2, 4 e 6 pólos, trifásico 230/400 V ~ 50 Hz, serviço S1.
2 velocidades acoplagem Dahlander: 2/4, 4/8 e 6/12 pólos, trifásico 400 V ~ 50 Hz, serviço S1.

OPÇÕES

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

PERSONALIZAÇÃO

Versão ATEX disponível sob consulta.
Versão em inox ou em aço galvanizado a quente disponíveis sob consulta.

‍

LIMITES DE UTILIZAÇÃO

Os motores foram concebidos para funcionar continuamente em temperaturas ambiente até 40º C e, em caso de sinistro, com elevadas temperaturas.

‍

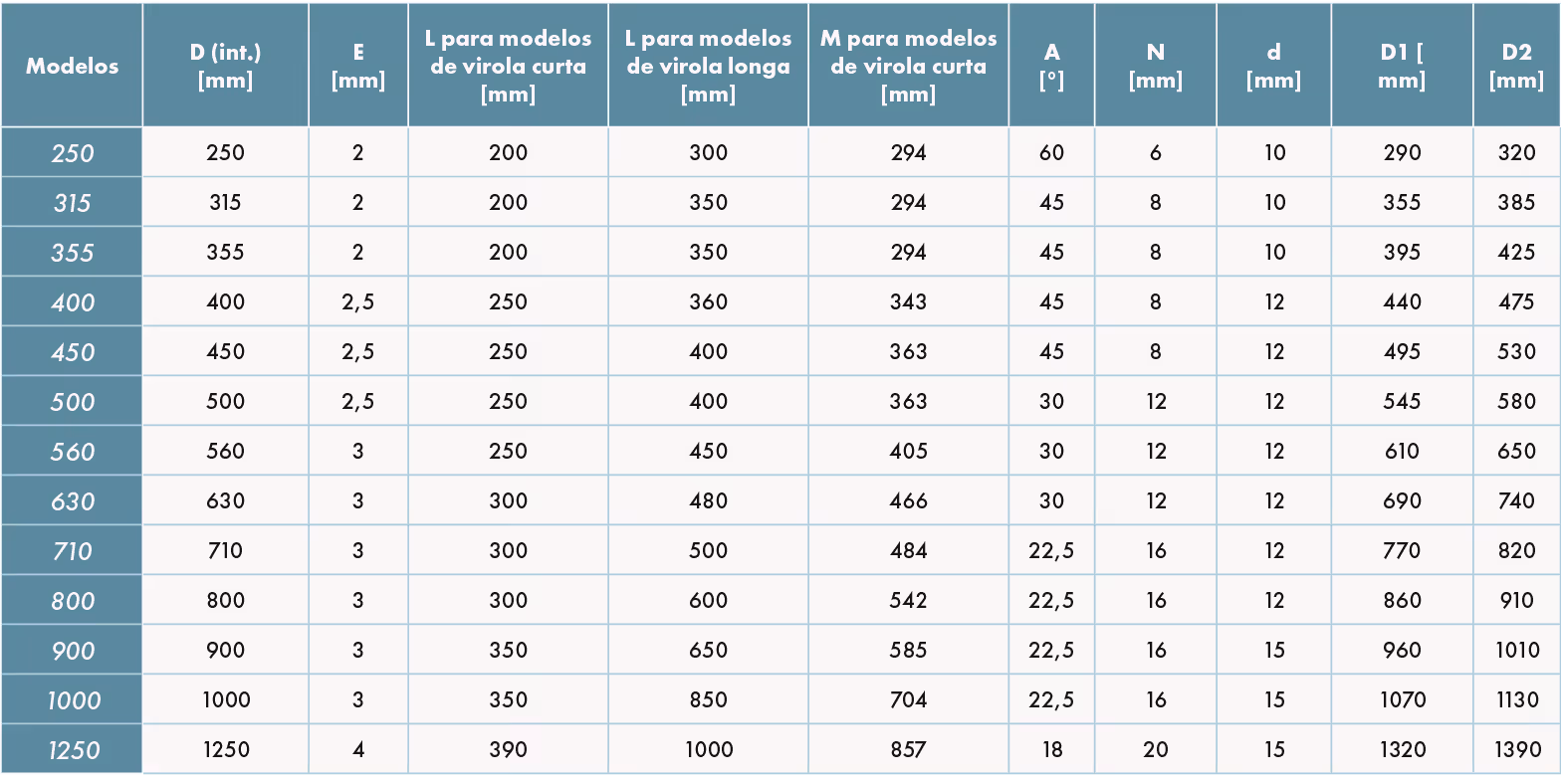

ATRAVANCAMENTOS E PESOS

Versão desenfumagem e ventilação:

Modelos de virola curta

‍

Modelos de virola longa

‍

CLASSIFICAÇÃO AO FOGO E MARCAÇÃO CE

Para ventiladores Axalu® F400-120:

Aprovado conforto - desenfumagem.
Aprovado F400-120: extração a 400° C durante 2 horas em conformidade à norma EN 12101-3.

Para ventiladores Axalu® F200-120:

Aprovado conforto - desenfumagem.
Aprovado F200-120: extração a 200° C durante 2 horas em conformidade à norma EN 12101-3.

‍

CARACTERÍSTICAS ELÉTRICAS

Para ventiladores Axalu® 400 °C / 120 minutos; valores indicados para tensão 400 V

1 velocidade 400°C / 2H, trifásico 2 pólos, tensão 400 V

‍

1 velocidade 400°C / 2H, trifásico 4 pólos, tensão 400 V

‍

1 velocidade 400°C / 2H, trifásico 6 pólos, tensão 400 V

‍

2 velocidades 400°C / 2H, trifásico 2 / 4 pólos acoplagem Dalhander, tensão 400 V

‍

2 velocidades 400°C / 2H, trifásico 4 / 8 pólos acoplagem Dalhander, tensão 400 V

‍

2 velocidades 400°C / 2H, trifásico 6 / 12 pólos, acoplagem Dalhander, tensão 400 V

‍

Para ventiladores Axalu® 200 °C / 120 minutos; valores indicados para tensão 400 V

1 velocidade 200°C / 2H, trifásico 2 pólos, tensão 400 V

‍

1 velocidade 200°C / 2H, trifásico 4 pólos, tensão 400 V

‍

1 velocidade 200°C / 2H, trifásico 6 pólos, tensão 400 V

‍

2 velocidades 200°C / 2H, trifásico 2/4 pólos, acoplagem Dalhander, tensão 400 V

‍

2 velocidades 400°C / 2H, trifásico 4/8 pólos Couplage Dalhander, tensão 400 V

‍

2 velocidades 400°C / 2H, trifásico 6/12 pólos, acoplagem Dalhander, tensão 400 V

‍

Para ventiladores Axalu® ventilação; valores indicados para tensão 400 V

1 velocidade, trifásico 4 pólos, tensão 400 V

‍

2 velocidades, trifásico 4/8 pólos acoplagem Dalhander, tensão 400 V

‍

2 velocidades trifásico 4/6 pólos enrolamentos independentes, tensão 400 V

‍

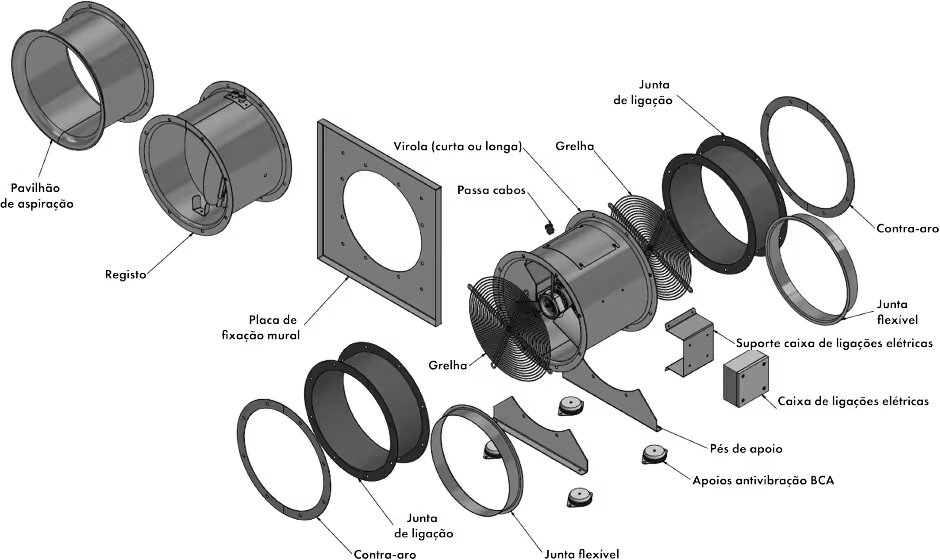

VISTA EXPLODIDA DO AXALU® COM OS SEUS ACESSÓRIOS

SELEÇÃO

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALAÇÃO

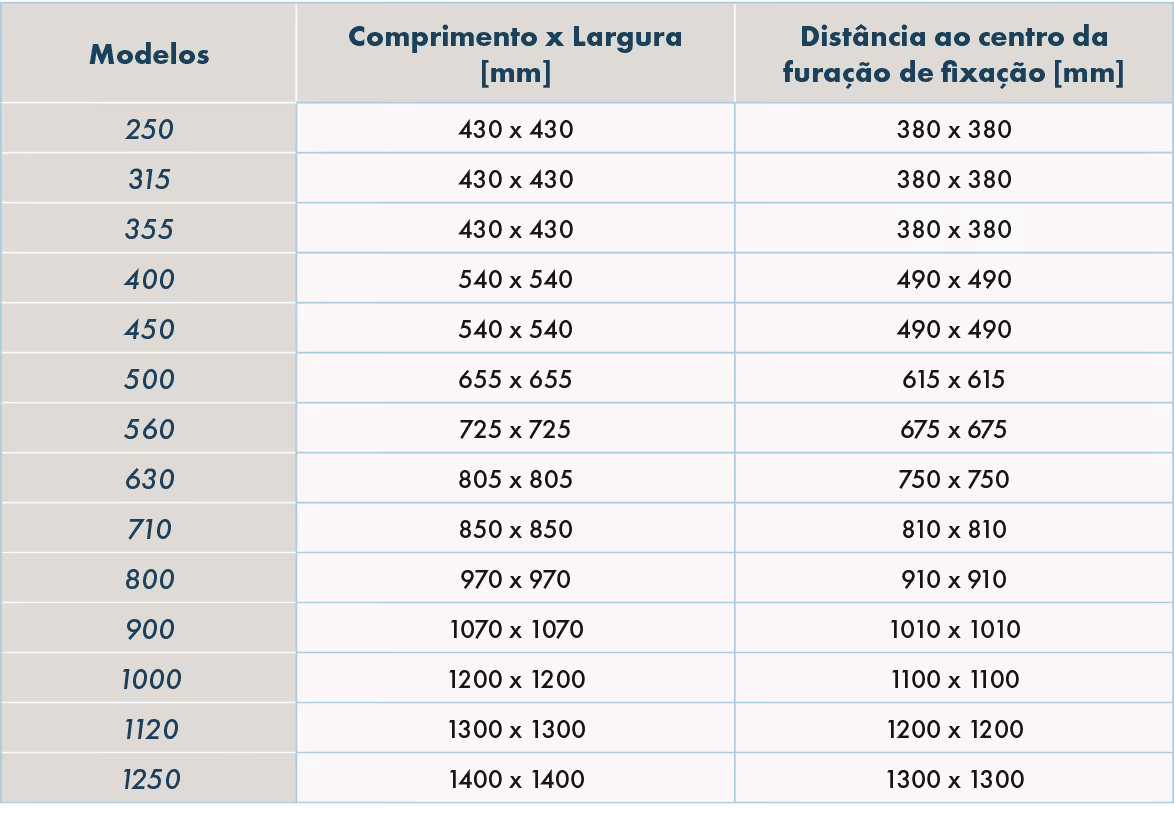

MONTAGEM DE PAREDE

‍

MONTAGEM EM SÉRIE

Este tipo de montagem permite atingir pressões mais elevadas. Seja qual for o diâmetro, o pavilhão de conexão entre os dois ventiladores tem comprimento de 250 mm.

‍

MONTAGEM VERTICAL

Instalação em posição "alta"

‍

Instalação em posição "baixa"

‍

ACESSÓRIOS

Ordinys® DS - CDAR - CIDAR

Caixa de relés para ventiladores de desenfumagem.

‍

Consulte‍ as fichas de produto para mais informações: Ordinys® DS e Ordinys® CDAR - CIDAR.

Ordinys® Soft Start

Caixa de relés de arranque progressivo para ventiladores de desenfumagem.

‍

Consulte AQUI a ficha de produto para mais informações.

Ordinys® Park

Caixa de relés para parques de estacionamento com modo conforto e desenfumagem.

‍

Consulte AQUI a ficha de produto para mais informações.

Comutador On-Off

Acessório elétrico para comando e regulação.

Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.

Sem proteção contra as sobreintensidades.

‍

Consulte AQUI a ficha de produto para mais informações.

Caixa disjuntora On-Off

Acessório elétrico para comando e proteção.

Disponível nas versões monofásica 230 V ou trifásica 400 V.

De 1 velocidade, com sinalização de posição, em caixa estanque IP 55.

Regulação da intensidade por magnetotérmico.

Paragem de funcionamento por bobine.

‍

Consulte AQUI a ficha de produto para mais informações.

Caixa para comando de 2 velocidades

Dahlander ou enrolamentos independentes, 2 velocidades, trifásica 400 V.

Numa caixa estanque IP 55, assegura o funcionamento On/Off e a passagem de uma velocidade à outra, assim como a proteção por térmicos e o comando de uma eletroválvula de gás.

‍
