BCA

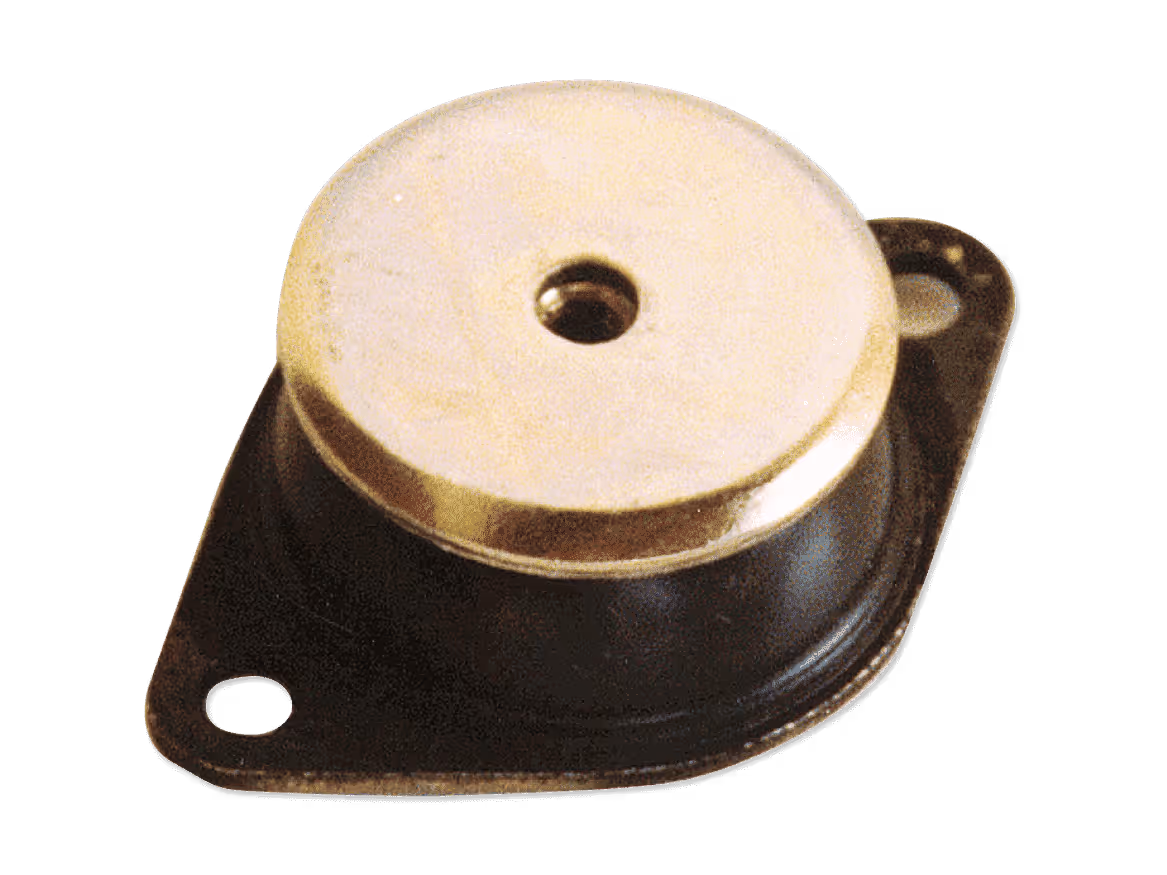

apoios antivibração em borracha
Vantagens
Evita qualquer transmissão de vibrações à estrutura do edifício.
Indicados para máquinas com velocidades de rotação elevadas e que provoquem ruído contínuo.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- Gama de 17 modelos conforme as cargas estáticas unitárias admissíveis: de 6 até 1200 kg.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Redução do efeito vibratório, lateral e vertical, dos motores ou das máquinas rotativas.
- Para motores com mais de 2 velocidades e velocidade de rotação compreendida entre 1000 e 5000 tr/mn.
CONSTRUÇÃO / COMPOSIÇÃO
- Rosca metálica.
- Parte absorvente em borracha natural.
- Base pré-furada para fixação ao chão.
OPÇÕES
ACONDICIONAMENTO
- Vendido em conjuntos de 4 apoios.
DIMENSÕES
ATRAVANCAMENTOS
LIMITES DE UTILIZAÇÃO
- Velocidade de rotação da máquina: 5000 tr/mn.
SELEÇÃO

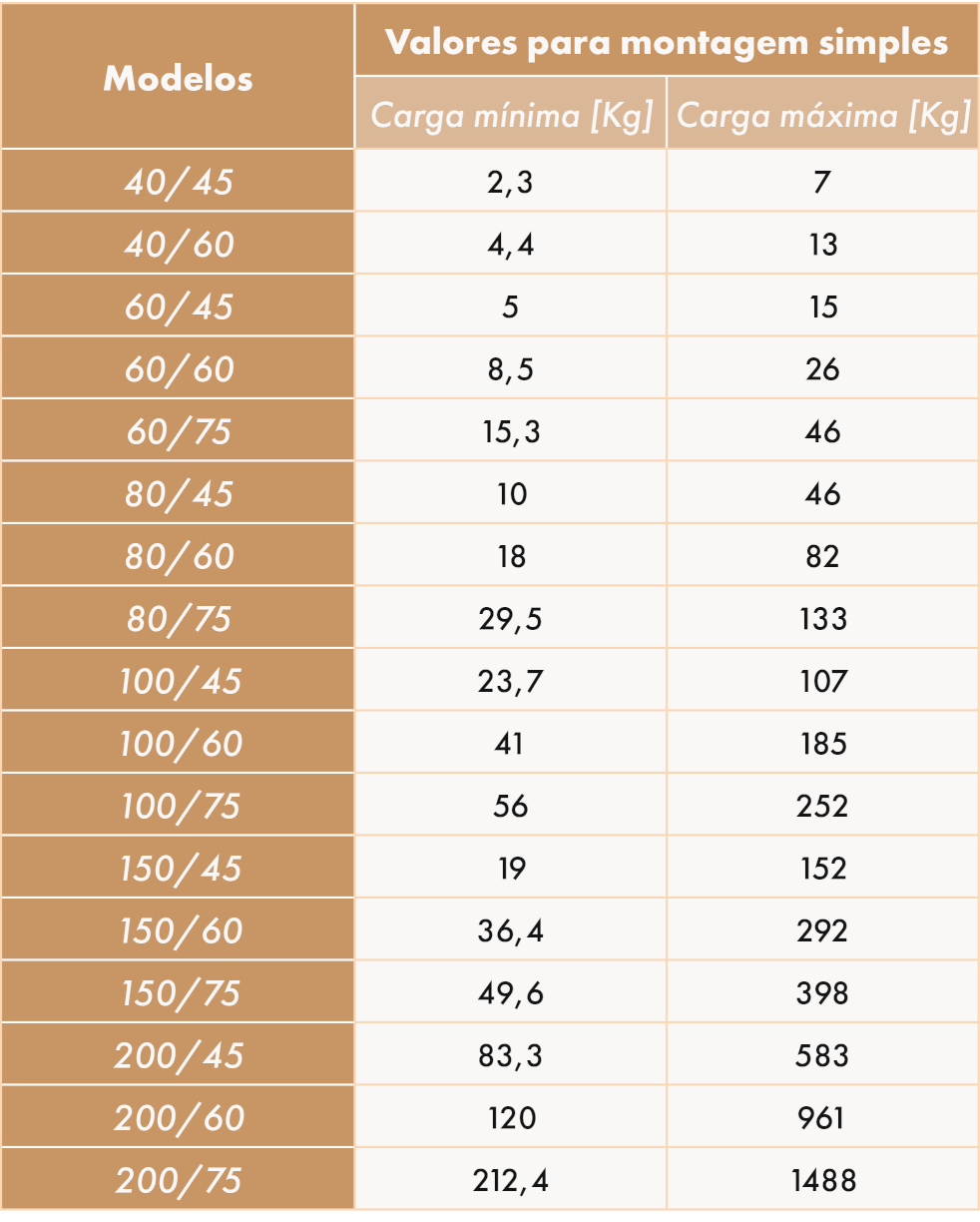

CARGAS ADMISSÍVEIS POR APOIO
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALAÇÃO
MONTAGEM TRADICIONAL
MONTAGEM DUPLA
- Este tipo de montagem é aconselhada para duplicar o valor de deflexão e melhorar o isolamento do edifício.
MONTAGEM NOS VENTILADORES AXIAIS
Ventiladores axiais de 2 velocidades:
- Aconselha-se a utilização dos apoios em montagem dupla.
Ventiladores axiais de virola curta:
- Aconselha-se a utilização de suportes que garantam uma boa repartição das cargas sobre os apoios.
- Estes absorvem eventuais movimentos do chassis do ventilador, provocados pela força de funcionamento do mesmo: força do binário de arranque (Figura 1).
- Ventiladores axiais montados na vertical:
- Os apoios não se encontram preparados para trabalhar à tração ou ao corte, mas à compressão (Figura 2).
(2) Placa de montagem
(3) Apoios BCA
Os conselhos de utilização para os ventiladores axiais (excetuando os de uma velocidade) são válidos, também, para os apoios de mola.
