SC y SCN
silenciadores cilíndricos sin núcleo (SC) o con núcleo (SCN)
Ventajas
Adaptación estándar para la conexión a ventiladores axiales, tipo Axalu®.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Diámetros Eurovent: 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250 o 1400 mm.
- Longitud igual a 1 vez, 1,5 veces o 2 veces el diámetro (SC 10, SC 15,
SC (20). - Con núcleo (SCN) o sin núcleo (SC).

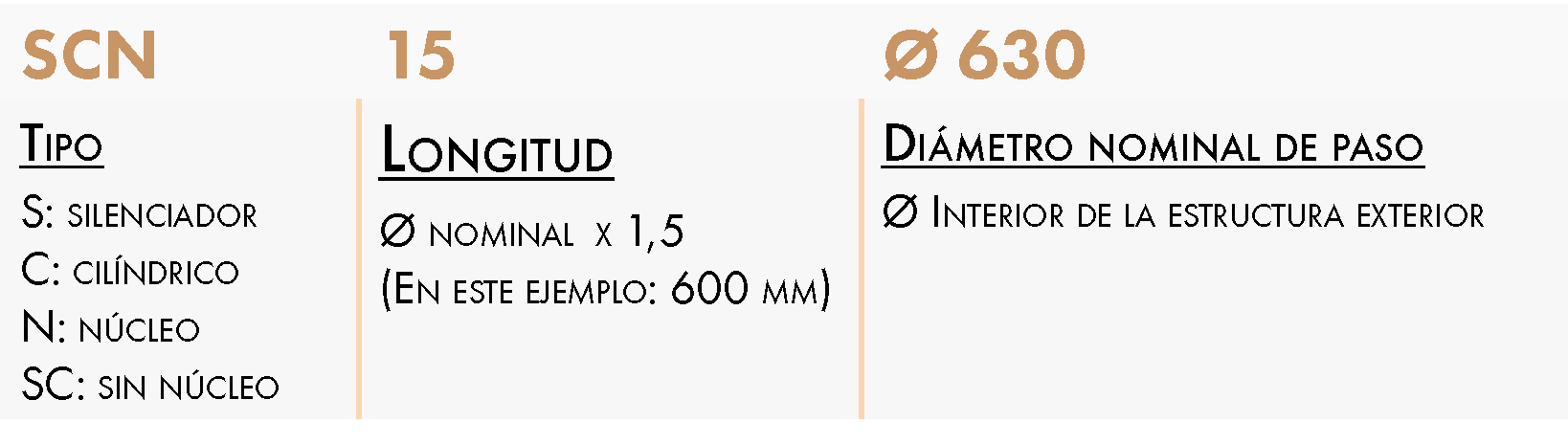

DESIGNACIÓN
APLICACIÓN/USO
- Tratamiento del nivel sonoro en redes de ventilación y aire acondicionado.
- Especialmente utilizado en ventiladores con conexiones circulares
CONSTRUCCIÓN/COMPOSICIÓN
- Carcasa en acero galvanizado.
- Anillos en forma de rosca para la conexión directa a la férula del ventilador, de acuerdo con las normas Eurovent.
- Perforación según la norma Eurovent.
- Grosor de aislamiento de 50 mm a 100 mm según la gama.
- Sin modelo SCN, núcleo central perfilado.
OPCIONES
- Construcción en acero inoxidable o aluminio.
- Otras dimensiones, consúltenos.
- Se adapta a la conexión directa al conducto.
- Película de poliano para protección contra la humedad.
EMBALAJE
- Se vende por unidad, en palet, envuelto en película de plástico.
DIMENSIONES

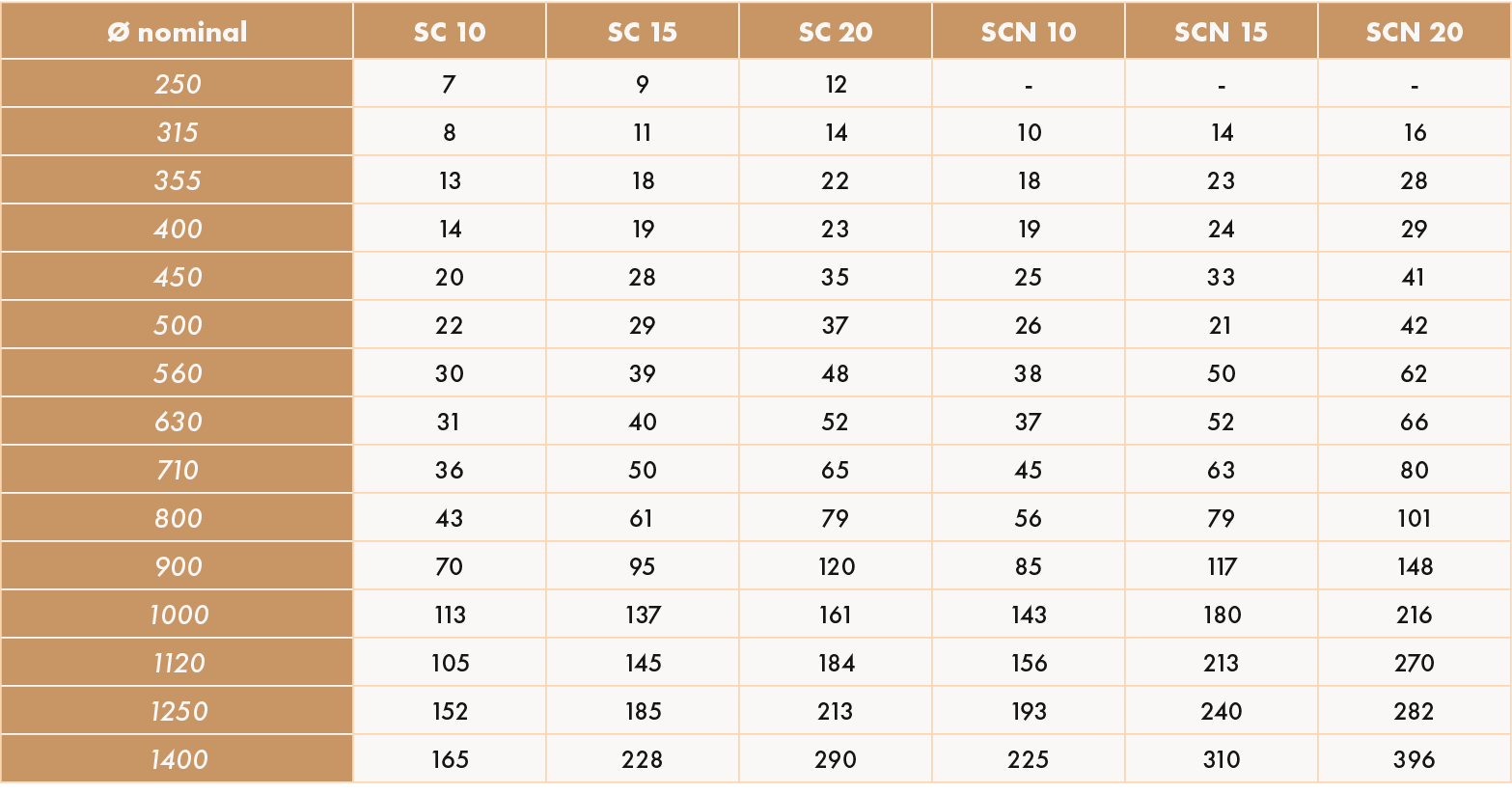

DIMENSIONES Y PESOS
Longitud L (en mm)
Peso (en kg)
SELECCIÓN
ATENUACIÓN POR BANDA DE FRECUENCIA [HZ]
Ensayos CETIAT según la norma ISO 7235. Nº de patente 95 80-180.

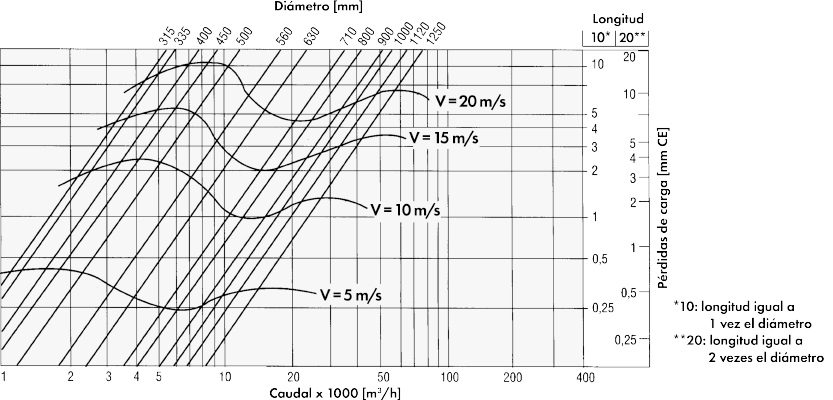

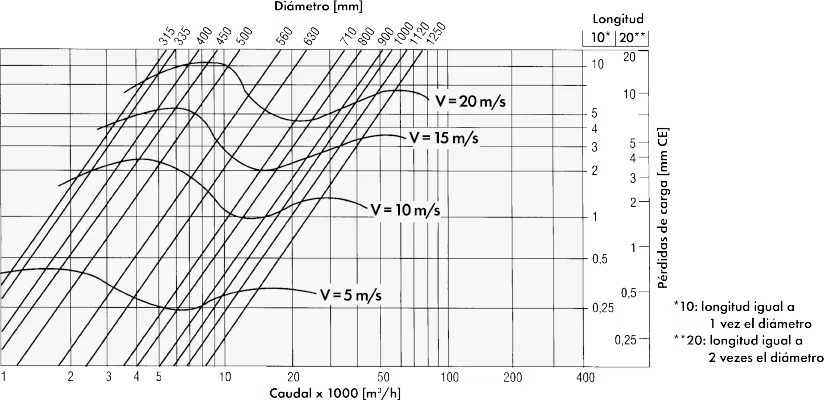

PÉRDIDAS DE CARGA PARA SCN
EJEMPLO DE SELECCIÓN
Su objetivo es reducir el nivel sonoro a 75 dB (A) de un ventilador axial tipo Axalu®:
- Diámetro: 630 mm
- 5400 m³/h
- Bajo: 91 dB (A)
Por lo tanto, debe efectuarse una atenuación global de alrededor de 16 dB (A).

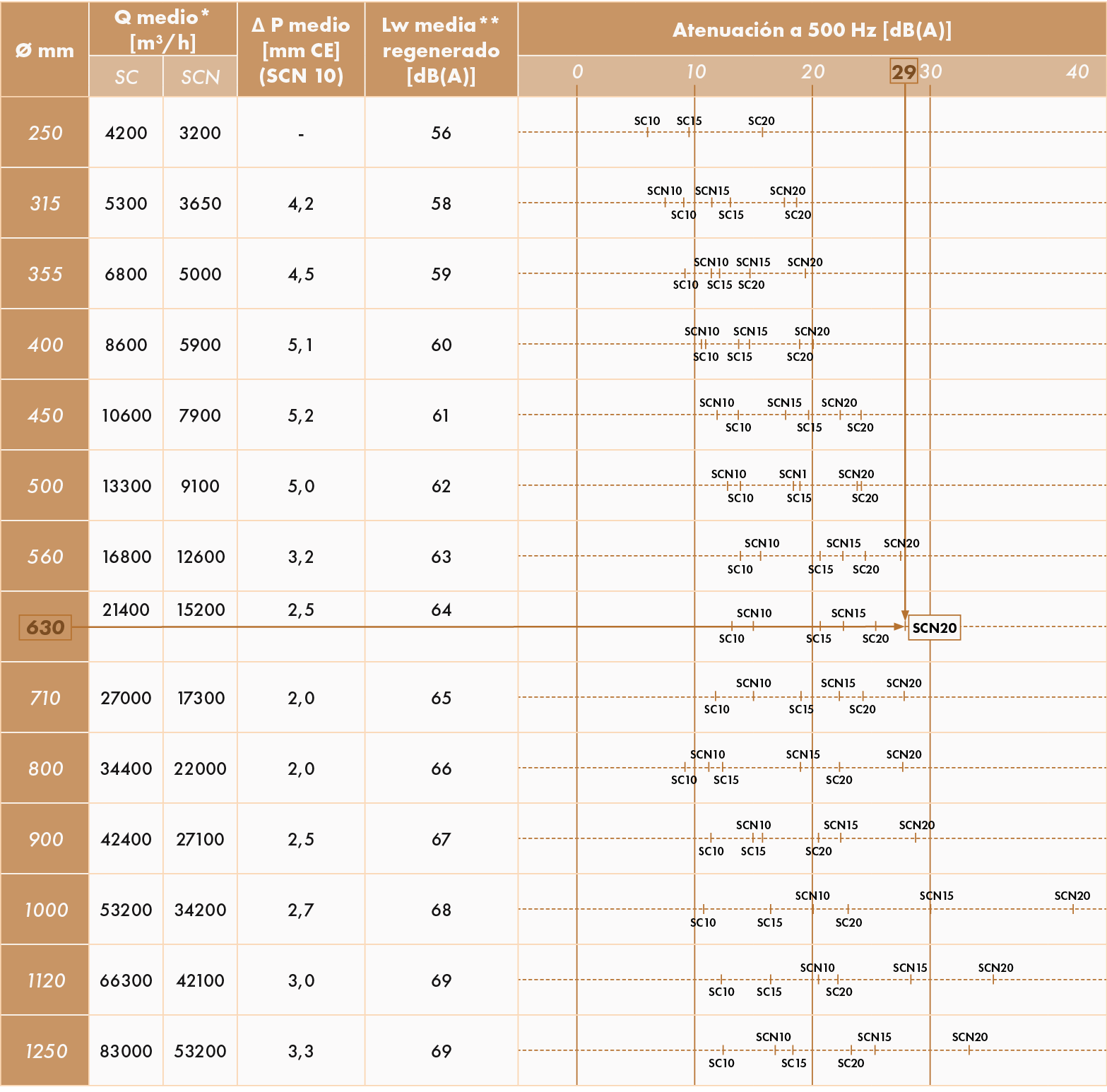

- Para ello, según el ábaco contiguo, se requiere un silenciador de atenuación de 29 dB (a) a 500 Hz.
- La siguiente tabla de preselección propone, por ejemplo, un silenciador SC 20 con 630 mm de diámetro para una atenuación de 25 dB a 500 Hz.
- La atenuación general de un silenciador depende del espectro completo.

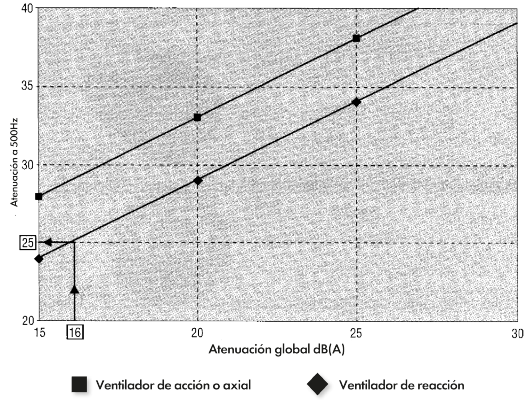

- La figura 1 nos da un valor aproximado según los espectros promedio de nuestros ventiladores Axalu®, centrífugos de acción y reacción. Solo una selección precisa puede conducir a un valor fiable.
Figura 1: Tabla de equivalencias entre la atenuación global dB (A) y la atenuación a 500 Hz según el tipo de ventilador
** Nivel de potencia acústica regenerada para el caudal medio indicado.
