Kana® REC ECM

caixa de ventilação retangular em linha de baixo consumo

This is some text inside of a div block.

Vantagens

Isolamento com 50 mm de espessura e baixo nível sonoro.
Motor de baixo consumo com tecnologia ECM.
Baixo perfil.
Caudal ajustável por potenciómetro integrado de série na caixa.
Acesso rápido ao ventilador.
Manutenção simplificada.
Compatível com todos os comandos da gama Evolys® (comando à distância, caudal constante, pressão constante).

‍

No items found.

DESCRIÇÃO TÉCNICA

GAMA

7 modelos.
Instalação horizontal ou vertical.
Caudal máximo de 10500 m³/h.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Caixa de extração e de insuflação do ar limpo.
Ligação a conduta retangular (aros de montagem incluídos).
Ideal para instalação em espaços reduzidos.
Em conformidade às exigências do Regulamento UE N.º 1253/2014.

CONSTRUÇÃO / COMPOSIÇÃO

Envolvente:

Versão standard com ou sem regulação: caixa em chapa de aço galvanizado equipada com 2 aros de montagem.
Versão isolada com ou sem regulação: caixa em chapa de aço galvanizado, com isolamento de 50 mm, equipada com 2 aros de montagem retangulares com junta de borracha.
Porta de visita para acesso ao moto-ventilador.
Ligação retangular.

Turbina:

Centrífuga à reação, equilibrada dinamicamente, montada na extremidade do veio do motor.

Motorização:

Motor EC (comutação eletrónica) com rotor externo de alto rendimento.
Modelos até 4500: monofásico de 230 V ~ 50/60 Hz.
Modelo 10000: trifásico 230/400 V ~ 50/60 Hz.
IP 44 (modelo 600 até 2100) ou IP 54 (a partir do modelo 3800), classe B.
Comando por sinal 0-10 V ou PWM.
Variação de velocidade: por potenciómetro integrado, por sinal externo 0-10 V, por comando à distância, gama Evolys®.
Caixa de ligações IP 55, localizada no exterior da caixa com potenciómetro integrado para regulação do caudal de 0 a 100%.
Interruptor de corte montado e cablado.
Pressóstato calibrado e montado de origem na versão sem regulação

Regulação Oxéo® Fan²:

Placa A integrada:
- Painel de controlo integrado na caixa: caudal variável de 0-10 V, caudal constante, pressão constante.
- Módulo bluetooth integrado.
- Comunicação Modbus BMS RTU-RS485.
Placa auxiliar B (opcional):
- Regulação da bateria elétrica ou a água quente.
- Controlo da colmatagem do filtro.
- Gestão do registo de ar novo e caixa de recirculação.
- Corte de corrente da bateria.

OPÇÕES

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

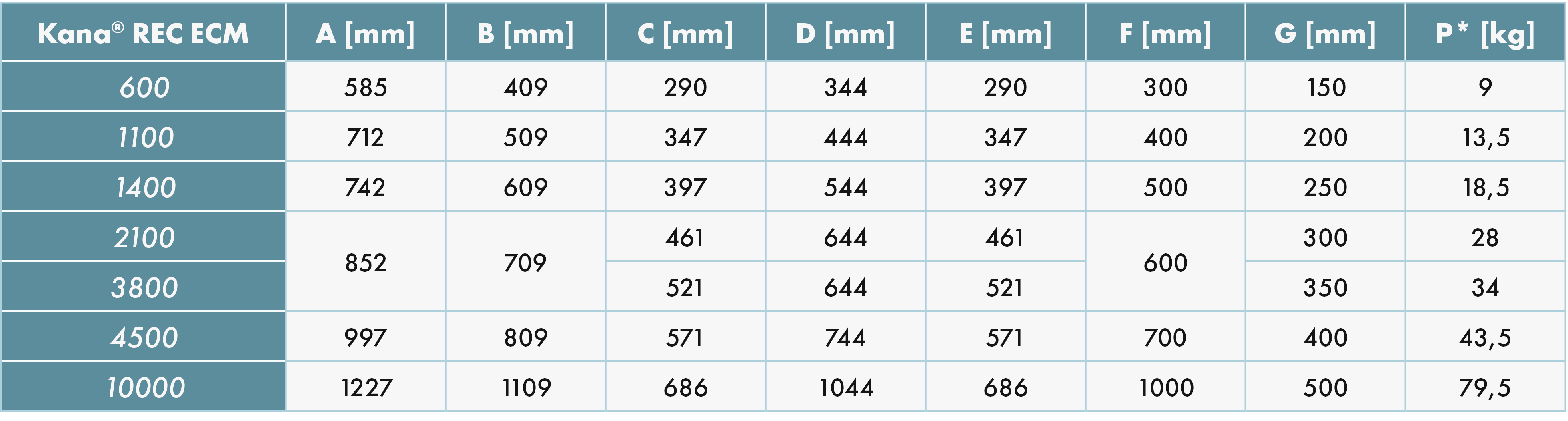

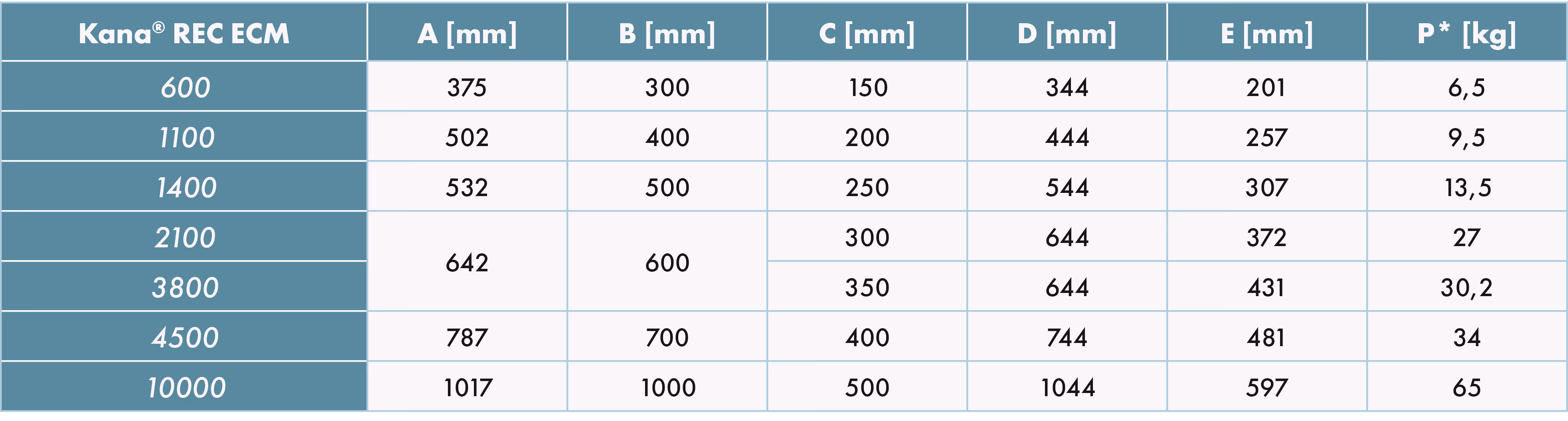

ATRAVANCAMENTOS

Versão standard

‍

‍

Versão isolada

‍

‍

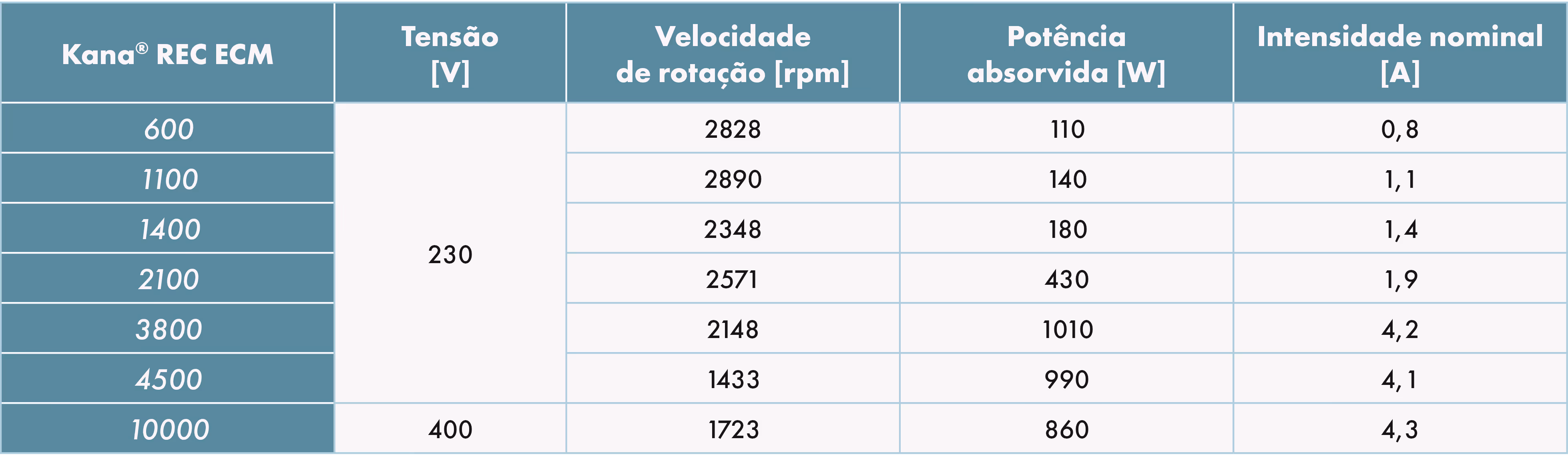

CARACTERÍSTICAS TÉCNICAS

‍

CARACTERÍSTICAS TÉCNICAS COMPLEMENTARES

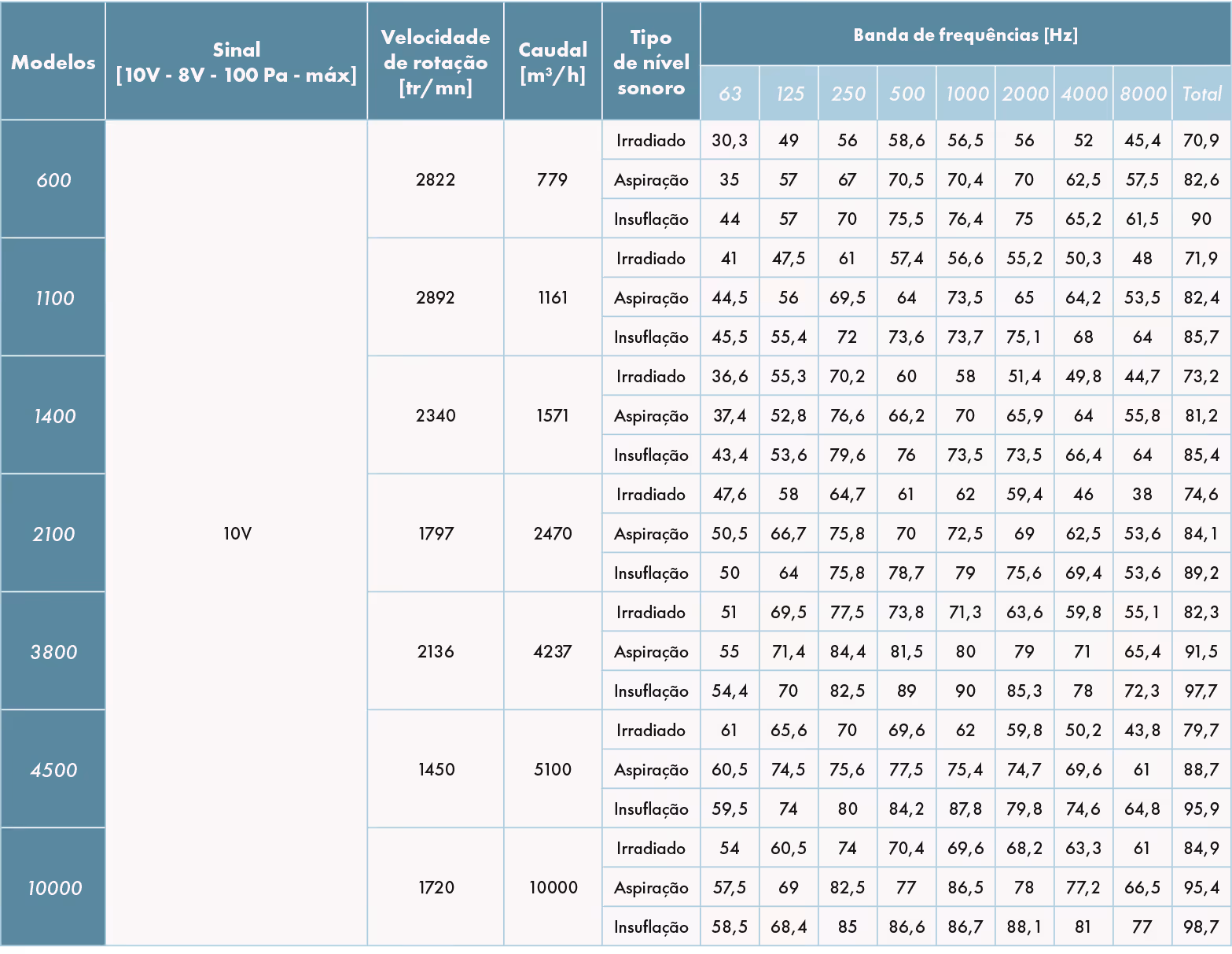

Dados acústicos

‍

Ligações elétricas

O Kana® REC ECM está equipado com um potenciómetro, localizado na caixa elétrica, para ajustar o ponto de funcionamento.

Se utilizar um controlo remoto, ligue o controlo em vez do potenciómetro.

‍

LIMITES DE UTILIZAÇÃO

Instalação possível tanto no exterior como no interior.
Temperatura de funcionamento: de -20º C até 50º C.

SELEÇÃO

CURVAS DE SELEÇÃO

Modelo 600

‍

Modelo 1100

‍

Modelo 1400

‍

Modelo 2100

‍

Modelo 3800

‍

Modelo 4500

‍

Modelo 10000

‍

As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

INSTALAÇÃO

ACESSÓRIOS

Junta flexível retangular

Equipadas com aros de ligação à dimensão dos ventiladores.

Comprimento entre aros de 170 mm.

BCA

Apoios anti vibração: constituídos por 2 chapas planas e paralelas, ligadas entre si por uma junta de borracha especial.

Permitem isolar o edifício das vibrações geradas pelo ventilador.

Consulte AQUI a ficha de produto para mais informações.

Gama de sondas

Disponíveis nas seguintes versões: de CO₂ (para conduta ou parede), de presença, de humidade ou de QAI.

Caixas de ventilação com motorização AC: as sondas só deverão ser instaladas quando forem aplicados os acessórios elétricos Varionys® M RT Control® 2 e Soft Drive® V2.

Evolys® One - PWM

Comando do caudal de 0 - 100 % em ventiladores com motor EC.

Disponível nas versões 0-10 V ou PWM de longa distância.

Montagem encastrada ou em aplique, em caixa IP 54.

Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.

Consulte AQUI a ficha de produto para mais informações.

Evolys® Touch

Comando à distância tátil, visualização da velocidade através de LED.

Comando do caudal de 100 % em ventiladores com motor EC.

Montagem em aplique, em caixa IP 54.

Consulte AQUI a ficha de produto para mais informações.

Evolys® Sens

Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.

Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2 ou de higrometria (será necessário adicionar uma sonda exterior).

Disponível na versão com sonda de temperatura integrada tipo PT1000.

Em caixa IP 54.
