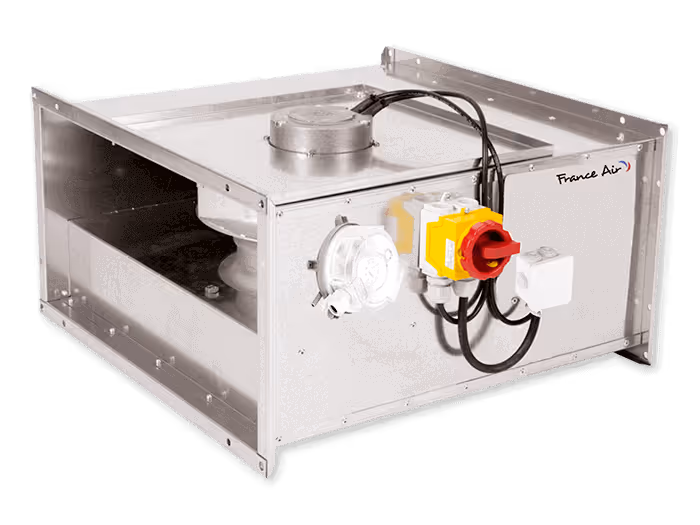

Kana® REC ECM
caja de ventilación rectangular en línea de bajo consumo
Ventajas
Aislamiento con 50 mm de grosor y bajo nivel de ruido.
Motor de bajo consumo con tecnología ECM.
Perfil bajo.
Caudal ajustable mediante potenciómetro integrado de serie en la caja.
Acceso rápido al ventilador.
Mantenimiento simplificado.
Compatible con todos los controles de la gama Evolys® (control remoto, flujo constante, presión constante).
DESCRIPCIÓN TÉCNICA
GAMA
- 7 modelos.
- Instalación horizontal o vertical.
- Caudal máximo de 10500 m³/h.

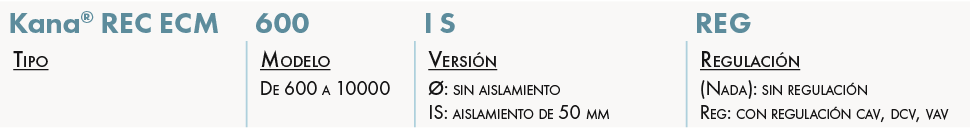

DESIGNACIÓN
APLICACIÓN/USO
- Caja de extracción e inflado de aire limpio.
- Conexión a conducto rectangular (anillos de montaje incluidos).
- Ideal para su instalación en espacios pequeños.
- De acuerdo con los requisitos del Reglamento de la UE n.º 1253/2014.
CONSTRUCCIÓN/COMPOSICIÓN
Cubierta:
- Versión estándar con o sin regulación: caja de chapa de acero galvanizado equipada con 2 anillos de montaje.
- Versión aislada con o sin regulación: caja de chapa de acero galvanizado, con aislamiento de 50 mm, equipada con 2 anillos de montaje rectangulares con junta de goma.
- Puerta de visita para acceder al ventilador del motor.
- Conexión rectangular.
Turbina:
- Centrífuga de reacción con equilibrio dinámico montada en el extremo del eje del motor.
Motorización:
- Motor EC (conmutación electrónica) con rotor externo de alto rendimiento.
- Modelos hasta 4500: monofásicos 230 V ~ 50/60 Hz.
- Modelo 10000: trifásico 230/400 V ~ 50/60 Hz.
- IP 44 (modelo 600 a 2100) o IP 54 (a partir del modelo 3800), clase B.
- Control mediante señal de 0-10 V o PWM.
- Variación de velocidad: mediante potenciómetro integrado, mediante señal externa de 0-10 V, mediante mando a distancia, gama Evolys®.
- Caja de conexiones IP 55, ubicada en el exterior de la caja con potenciómetro integrado para regular el flujo del 0 al 100%.
- Interruptor de corte montado y cableado.
- Interruptor de presión original calibrado y montado en la versión no regulada
Regulación Oxéo® Fan²:
- Placa A integrada:
- Panel de control integrado en la caja: caudal variable 0-10 V, flujo constante, presión constante.
- Módulo bluetooth incorporado.
- Comunicación Modbus BMS RTU-RS485. - Placa auxiliar B (opcional):
- Regulación de la batería eléctrica o del agua caliente.
- Control de la obstrucción del filtro.
- Gestión del nuevo registro de aire y caja de recirculación.
- Corte de energía de la batería.
OPCIONES
EMBALAJE
- Se vende por unidad.

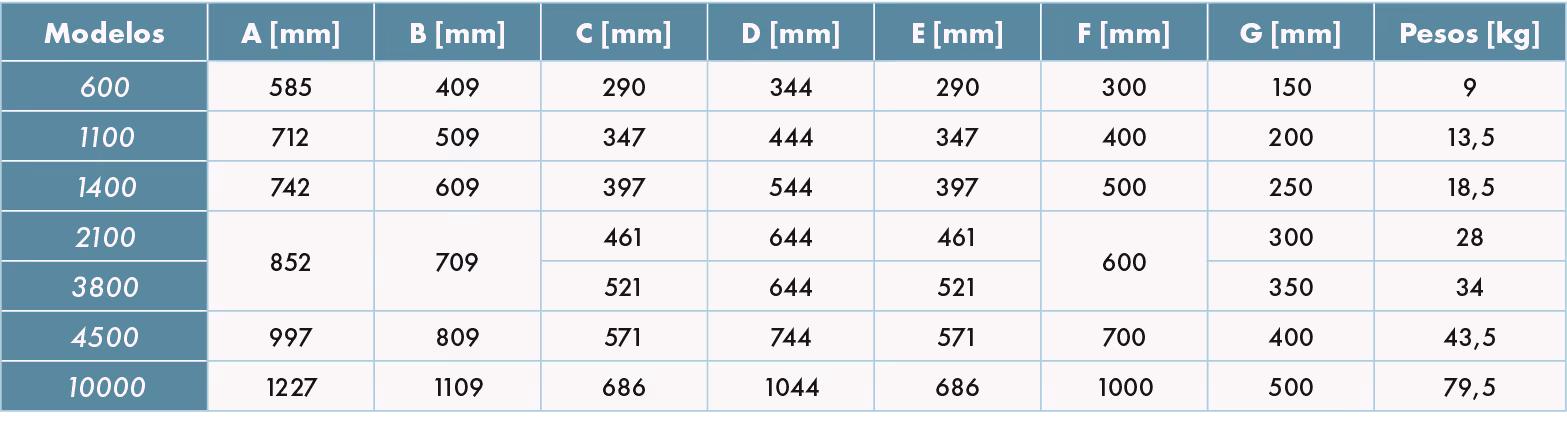

DIMENSIONES
DIMENSIONES
Versión estándar
Versión aislada

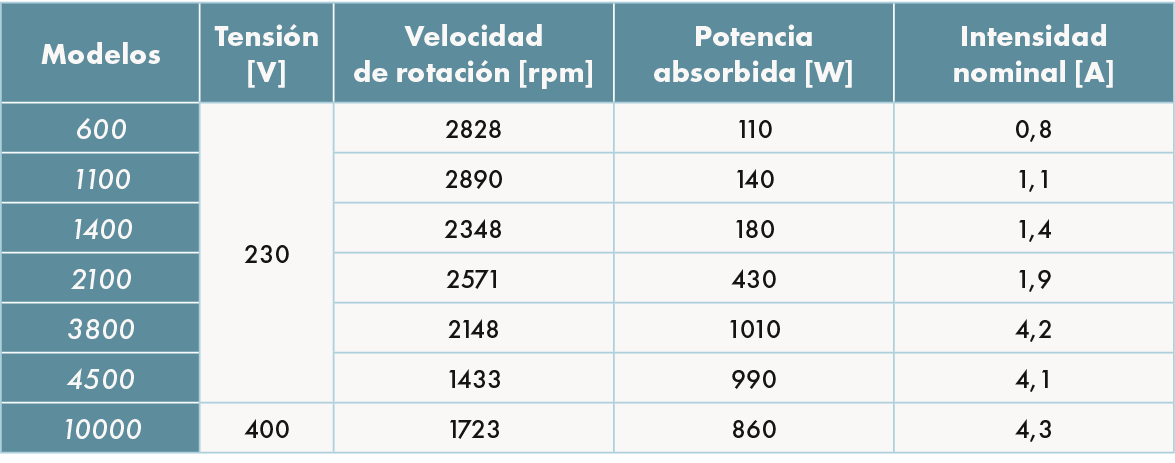

CARACTERÍSTICAS TÉCNICAS
CARACTERÍSTICAS TÉCNICAS COMPLEMENTARIAS

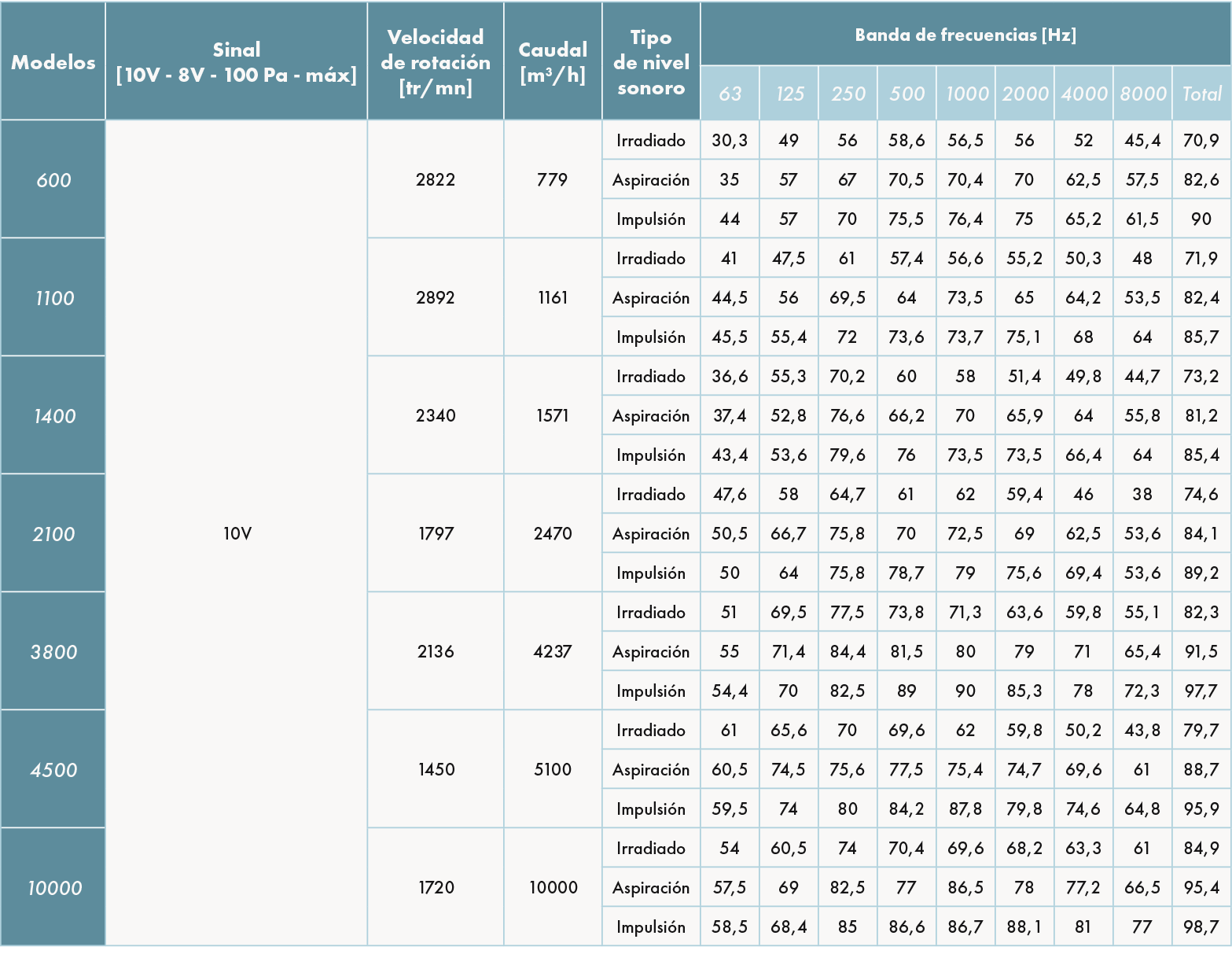

Datos acústicos

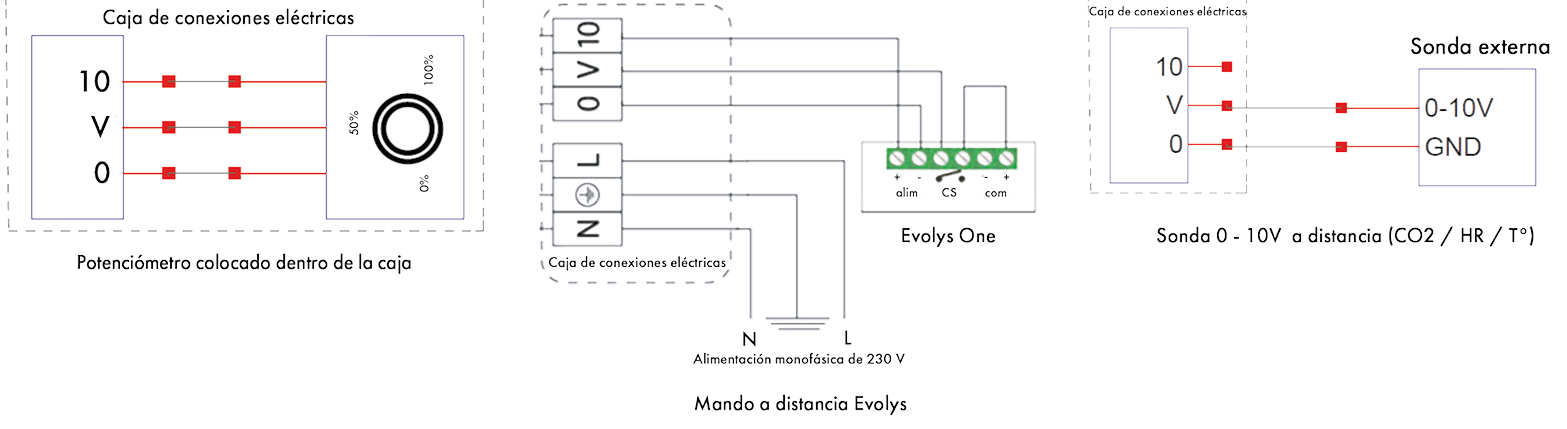

Conexiones eléctricas
El ECM Kana® REC está equipado con un potenciómetro, ubicado en la caja eléctrica, para ajustar el punto de operación.
Si utiliza un mando a distancia, encienda el mando en lugar del potenciómetro.
LÍMITES DE UTILIZACIÓN
- Se puede instalar tanto en el exterior como en el interior.
- Temperatura de funcionamiento: -20º C a 50º C.
SELECCIÓN

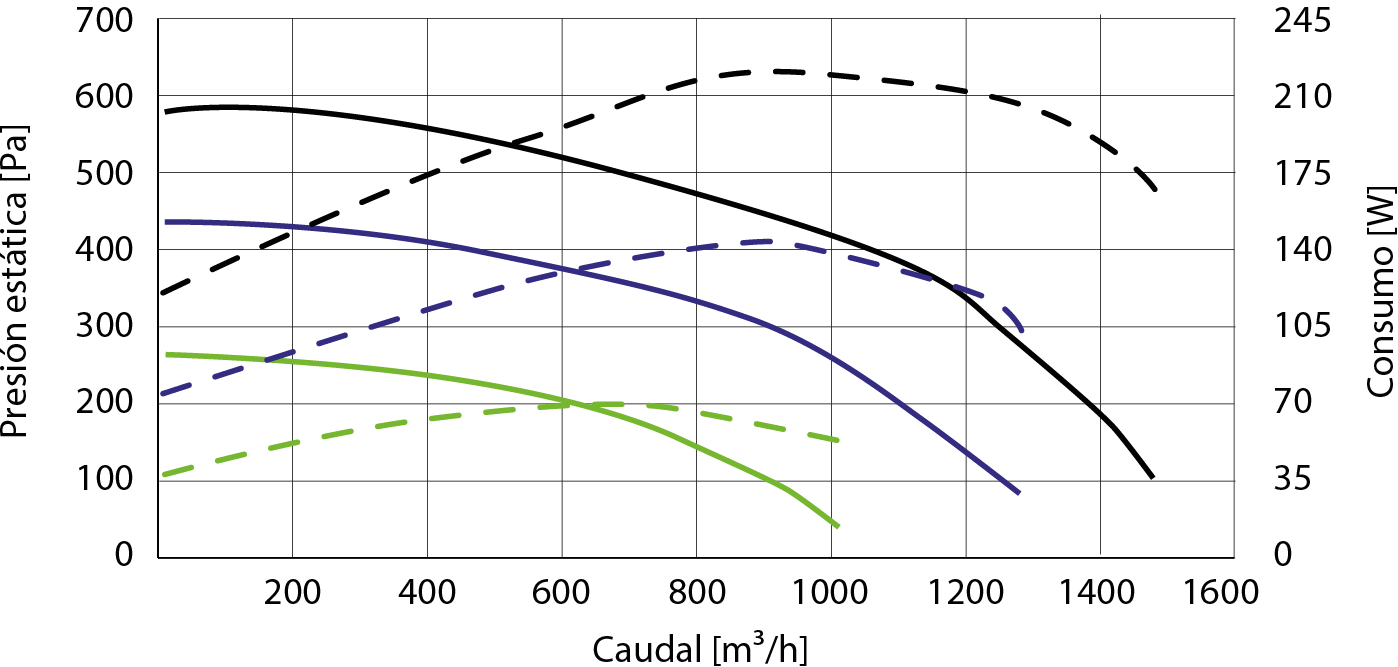

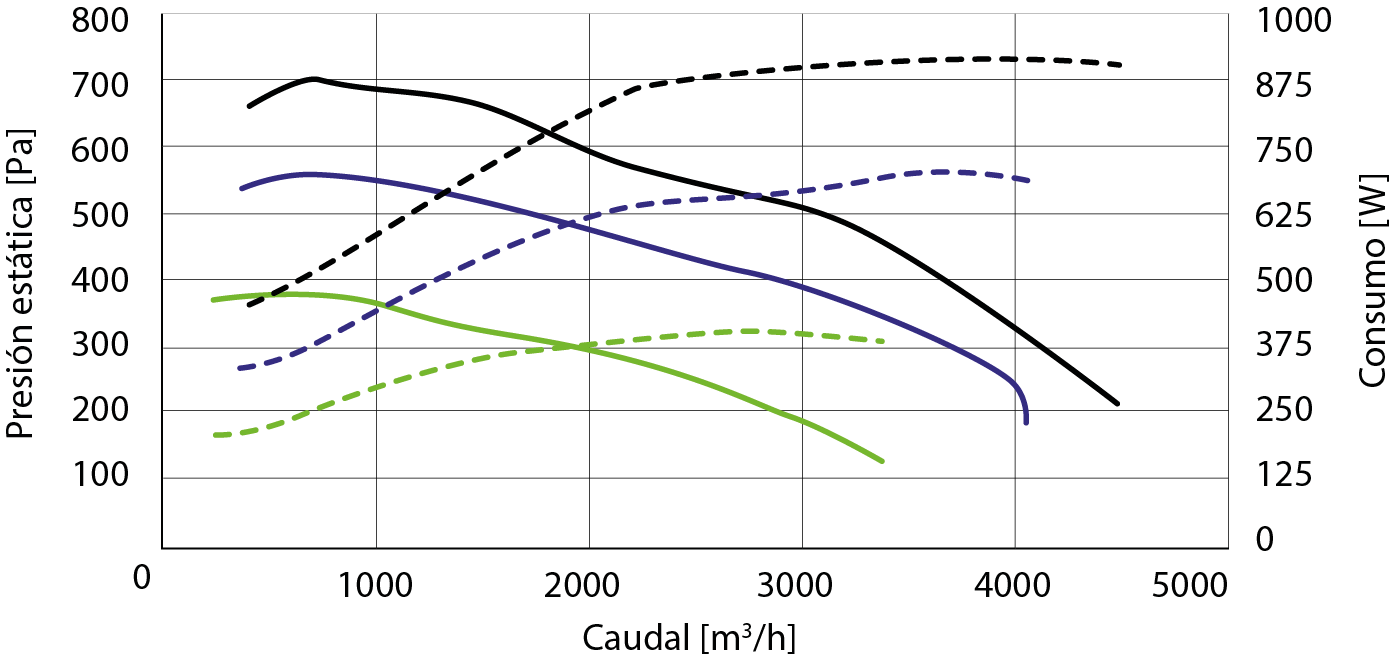

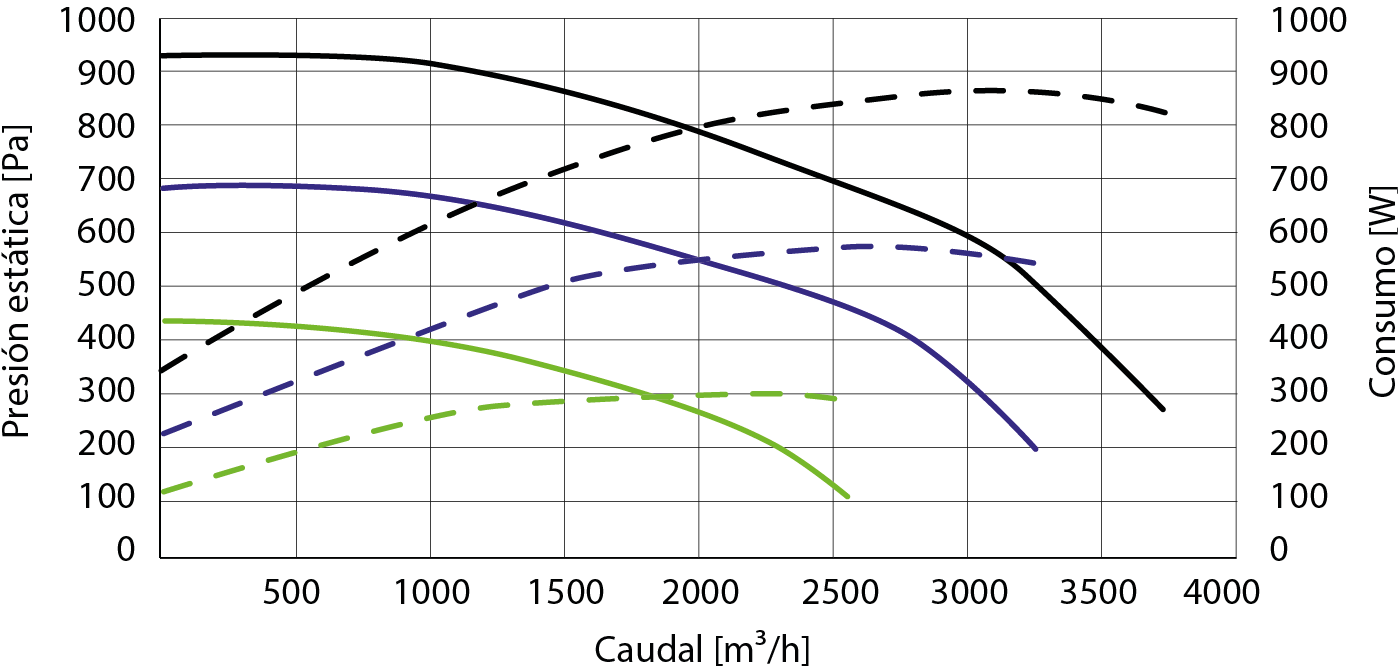

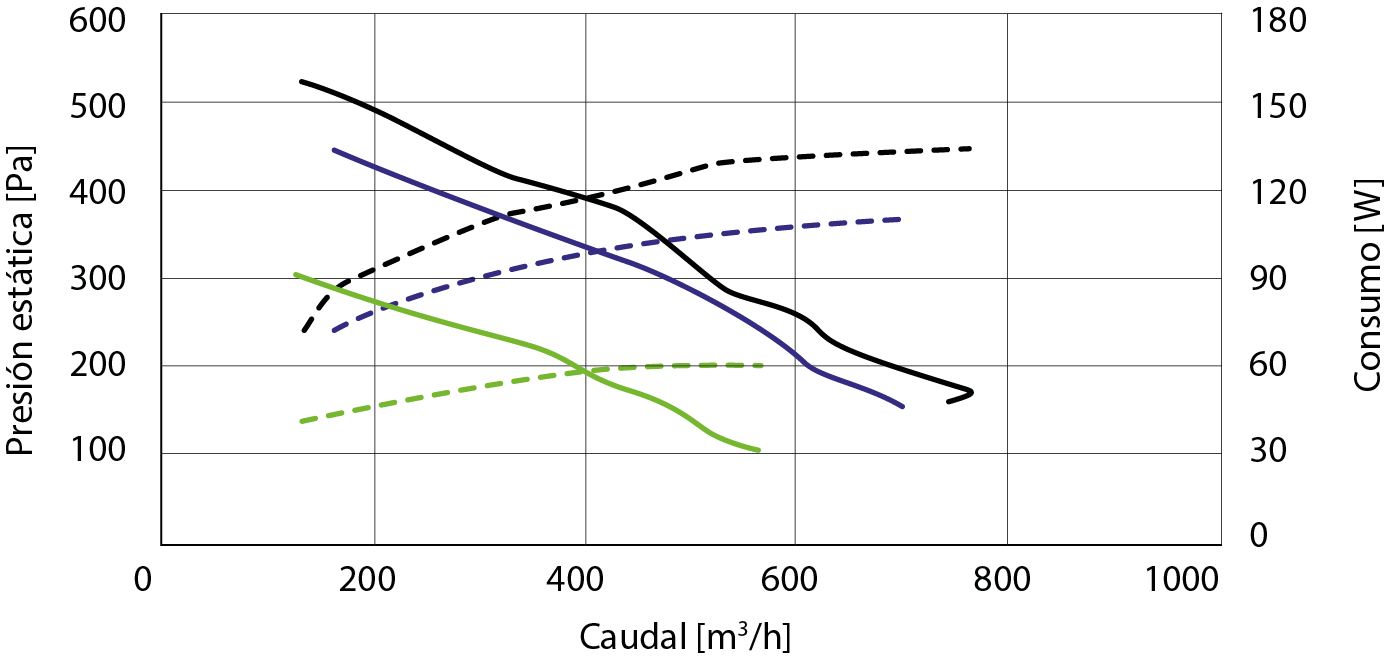

CURVAS DE SELECCIÓN
Modelo 600

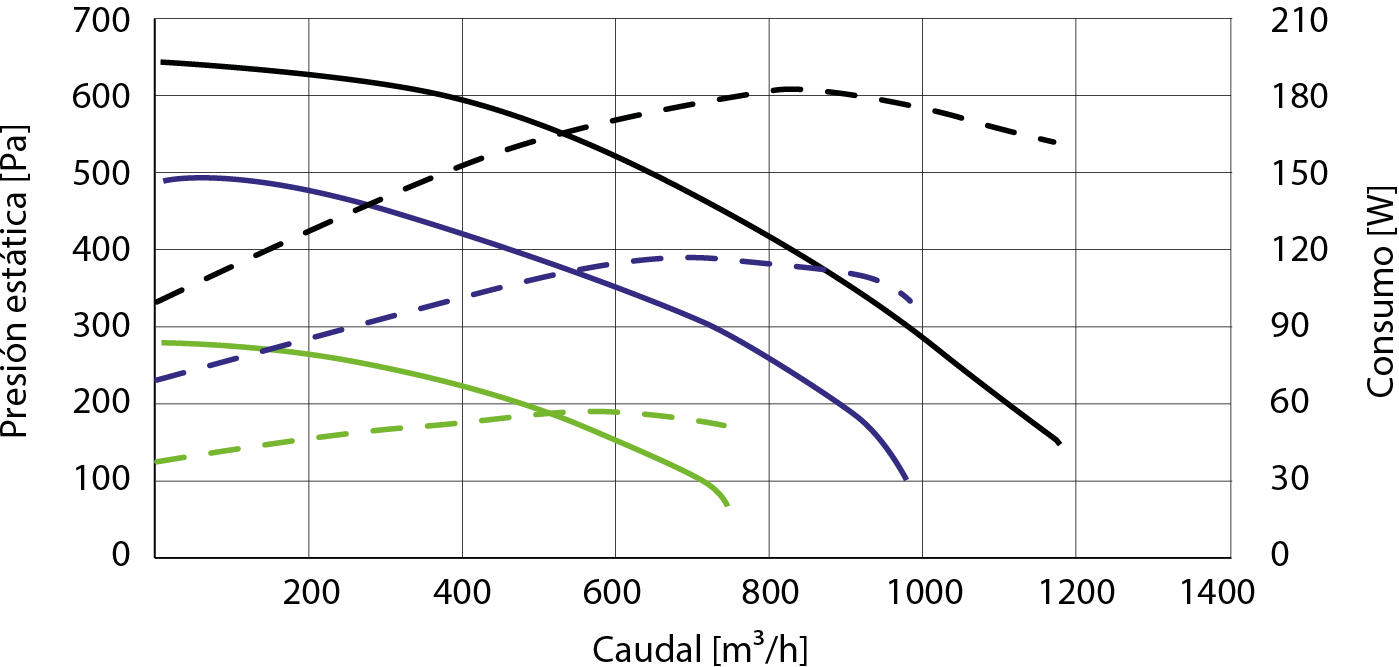

Modelo 1100
Modelo 1400

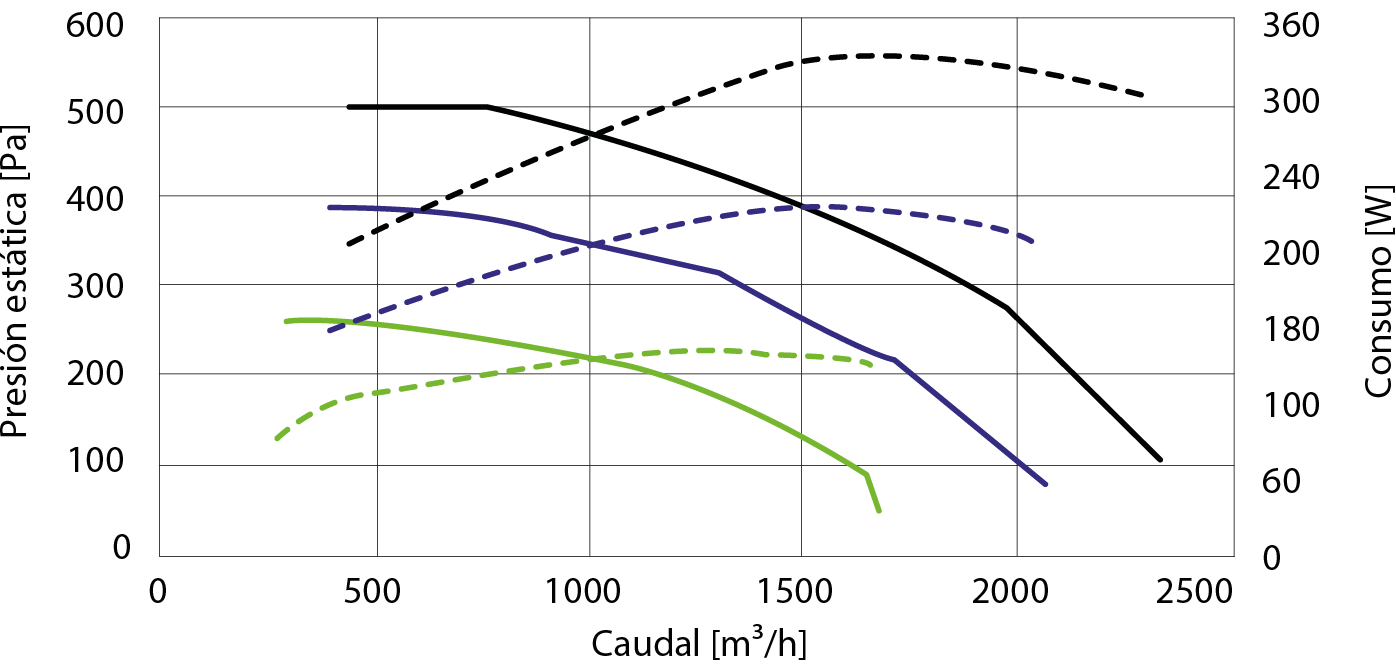

Modelo 2100
Modelo 3800
Modelo 4500

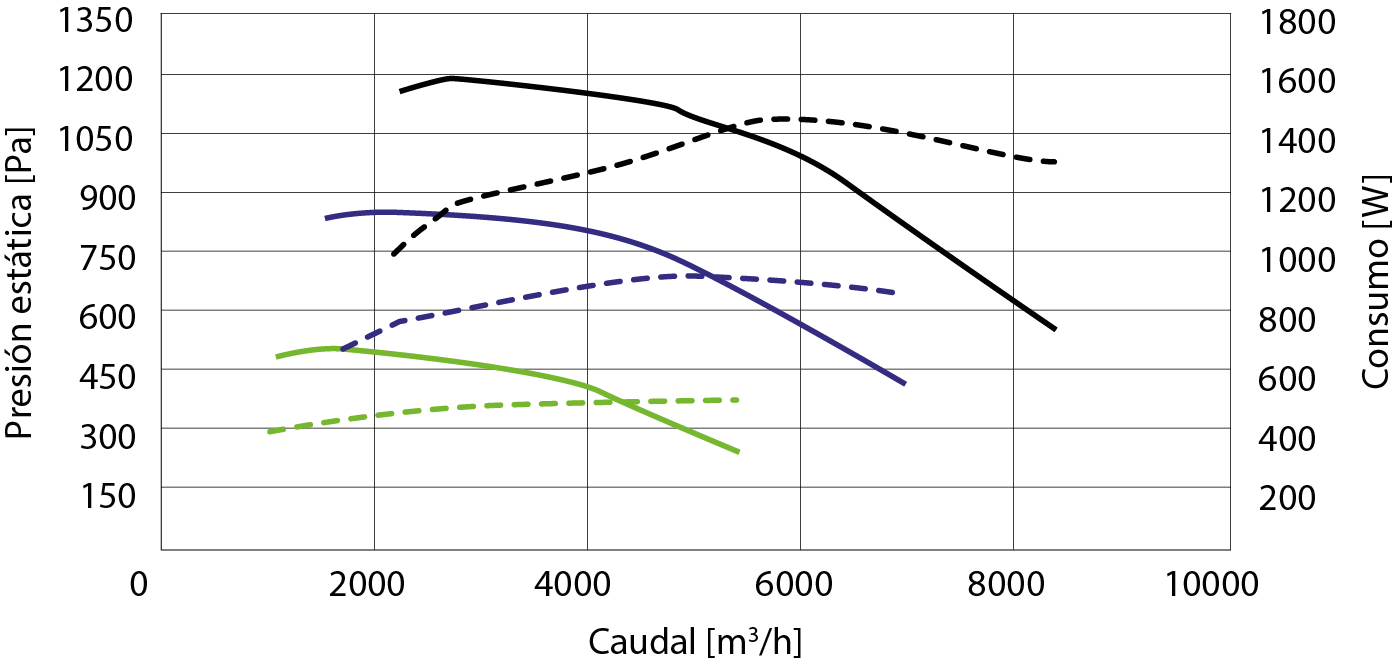

Modelo 10000
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
INSTALACIÓN
ACCESORIOS
Junta flexível retangular
Equipadas com aros de ligação à dimensão dos ventiladores.
Comprimento entre aros de 170 mm.
BCA
Soportes antivibratorios: compuestos por 2 placas planas y paralelas, conectadas entre sí mediante una junta de goma especial.
Permiten aislar el edificio de las vibraciones generadas por el ventilador.
Consulta AQUÍ consulte la ficha del producto para obtener más información.
Gama de sondas
Disponíveis nas seguintes versões: de CO₂ (para conduta ou parede), de presença, de humidade ou de QAI.
Caixas de ventilação com motorização AC: as sondas só deverão ser instaladas quando forem aplicados os acessórios elétricos Varionys® M RT Control® 2 e Soft Drive® V2.
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Touch
Comando à distância tátil, visualização da velocidade através de LED.
Comando do caudal de 100 % em ventiladores com motor EC.
Montagem em aplique, em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Sens
Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.
Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2 ou de higrometria (será necessário adicionar uma sonda exterior).
Disponível na versão com sonda de temperatura integrada tipo PT1000.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® PCO
Controlador para la regulación constante de la presión en ventiladores con motor EC.
Panel de control frontal con pantalla LCD retroiluminada de 2 x 8 caracteres y 4 botones de ajuste.
Incluye kit de grifos a presión.
En caja IP 54.
<spanclass=» text-note» >Consulte AQUÍconsulte la ficha del producto para obtener más información</span>.
Evolys® V3
Controlador para regular el flujo o la presión constantes en ventiladores con motor EC.
Modo de control remoto o autónomo mediante el protocolo ModBus RTU (RS485).
Panel de control frontal con pantalla LCD de 2 x 8 caracteres retroiluminados y 4 botones de ajuste.
Incluye kit de grifos a presión.
En caja IP 54.
<spanclass=» text-note» >Consulte AQUÍconsulte la ficha del producto para obtener más información</span>.

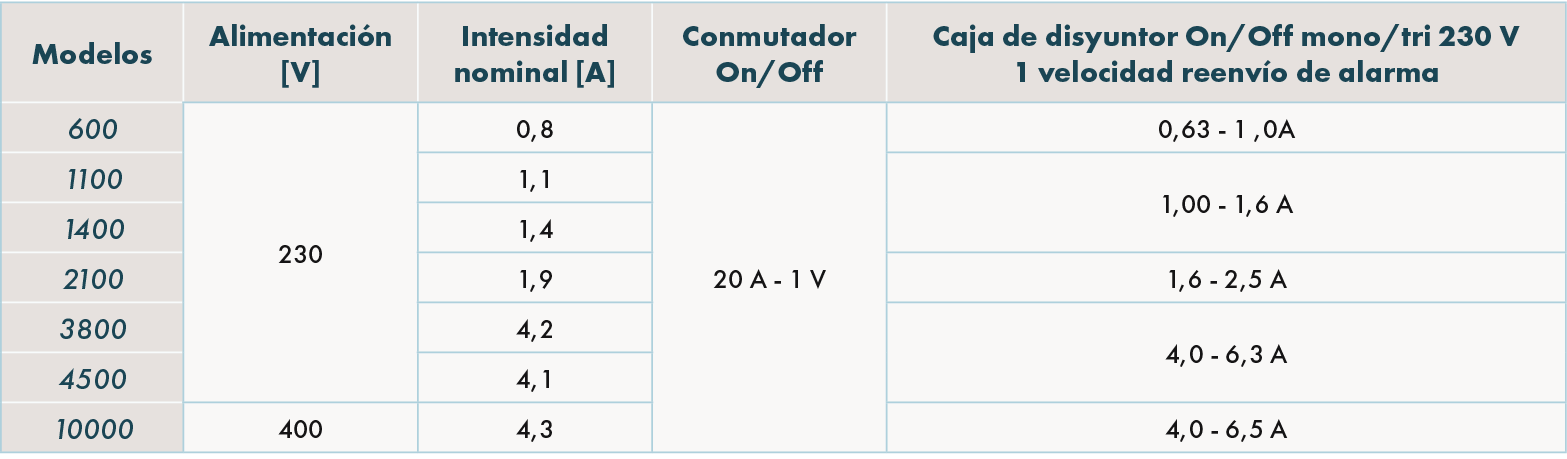

MESA DE SELECCIÓN DE ACCESORIOS ELÉCTRICOS PARA KANA® REC ECM
Selección de toda la gama de accesorios en el documento tarifario.
