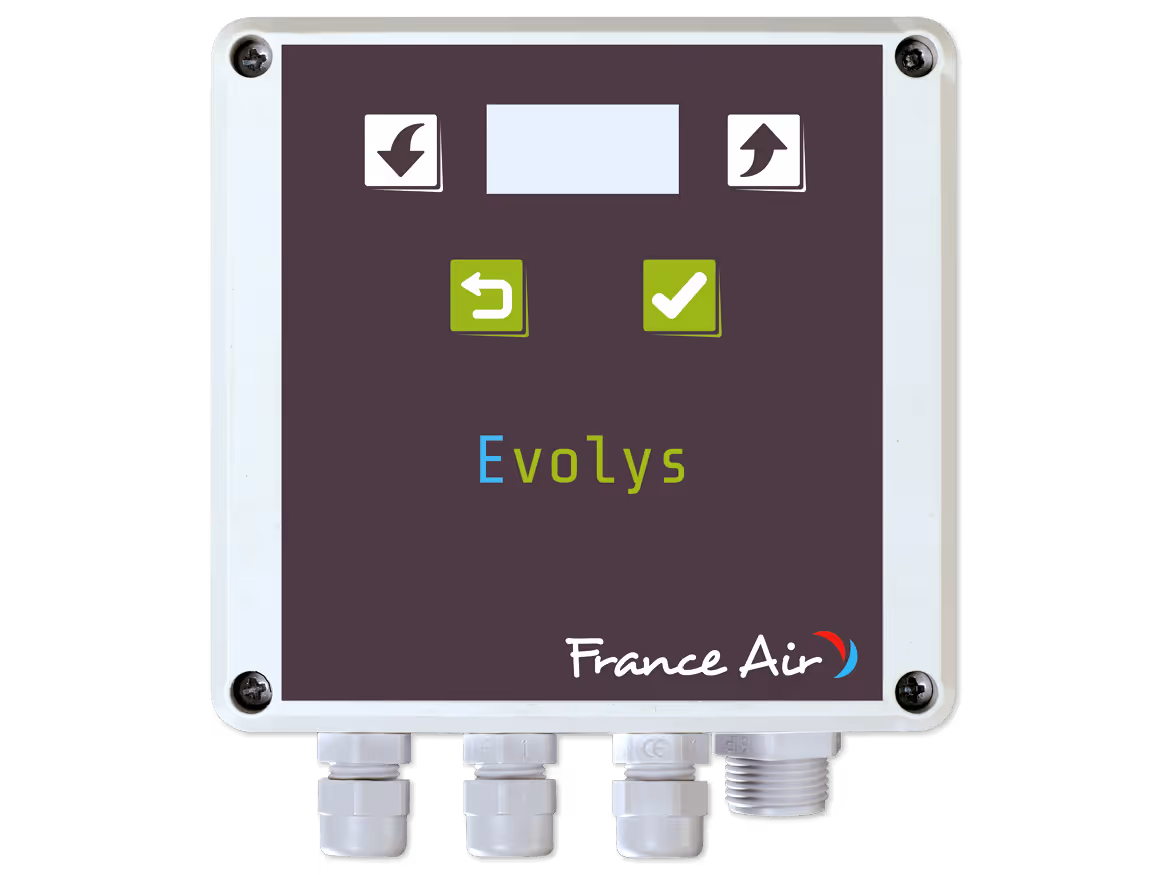

Evolys® V3
control de flujo o presión constante con dial, para ventilador ECM
Este es un texto dentro de un bloque div.
Ventajas
Compatible con todos los ventiladores ECM France Air.
Mantiene el caudal de acuerdo con el punto de ajuste.
Parametrización sencilla y fácil lectura de la medición.
Incluye kit de grifos a presión.
Programación con mando a distancia (opcional).
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Modelo 1: regulación de flujo constante o presión constante.
- Parametrización local o mando a distancia opcional.
DESIGNACIÓN
APLICACIÓN/USO
- Regulación de flujo o presión constantes de ventiladores para conexión a conductos con motor EC.
- Ideal para aplicaciones de control de flujo en la gama de cajas de ventilación ECM.
CONSTRUCCIÓN/COMPOSICIÓN
Caja:
- Plástico ABS-V0, de acuerdo con la norma UL-94.
- Color blanco RAL 9010.
- Índice de protección IP 54, de acuerdo con la norma EN 60529.
Panel de control frontal:
- Pantalla LCD de 2 x 8 caracteres retroiluminados (menú de configuración, pantalla de flujo de puntos de ajuste, etc.).
- 4 botones de ajuste.
Entrada para la conexión de la sonda:
- Conexión del tubo transparente directamente en la caja.
Instalación:
- Colocación de la tubería tipo Pitot en el conducto.
Fuente de alimentación:
- 230 Vac, 50 Hz.
- Salida 24 Vdc/ 50 mA.
Consumo:
- 230 Vac, máximo 20 mA
OPCIONES
EMBALAJE
- Vendido por unidad.

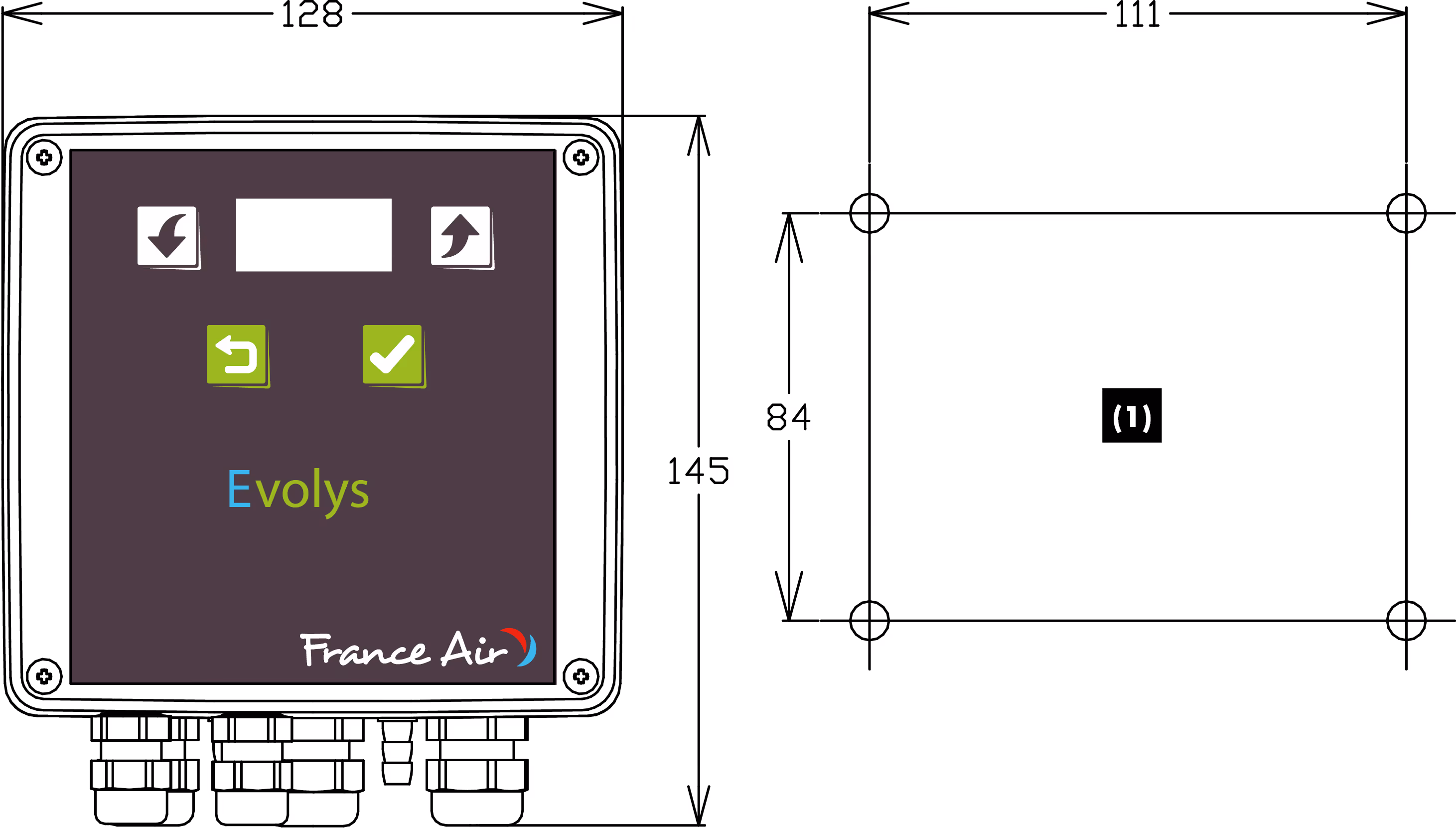

DIMENSIONES
DIMENSIONES
LÍMITES DE USO
- Temperatura de funcionamiento: de -10° a 50° C.
- En caso de instalación en exteriores, prevea la instalación de protección contra la lluvia.
CARACTERÍSTICAS TÉCNICAS
Regulación: modo de control:
- Autónomo (independiente).
- Con mando a distancia.
- Modbus (GTC).
Alarma ajustable:
- Salida de relé.
Comunicación GTC:
- Protocolo Modbus RTU (RS485)
SELECCIÓN
INSTALACIÓN

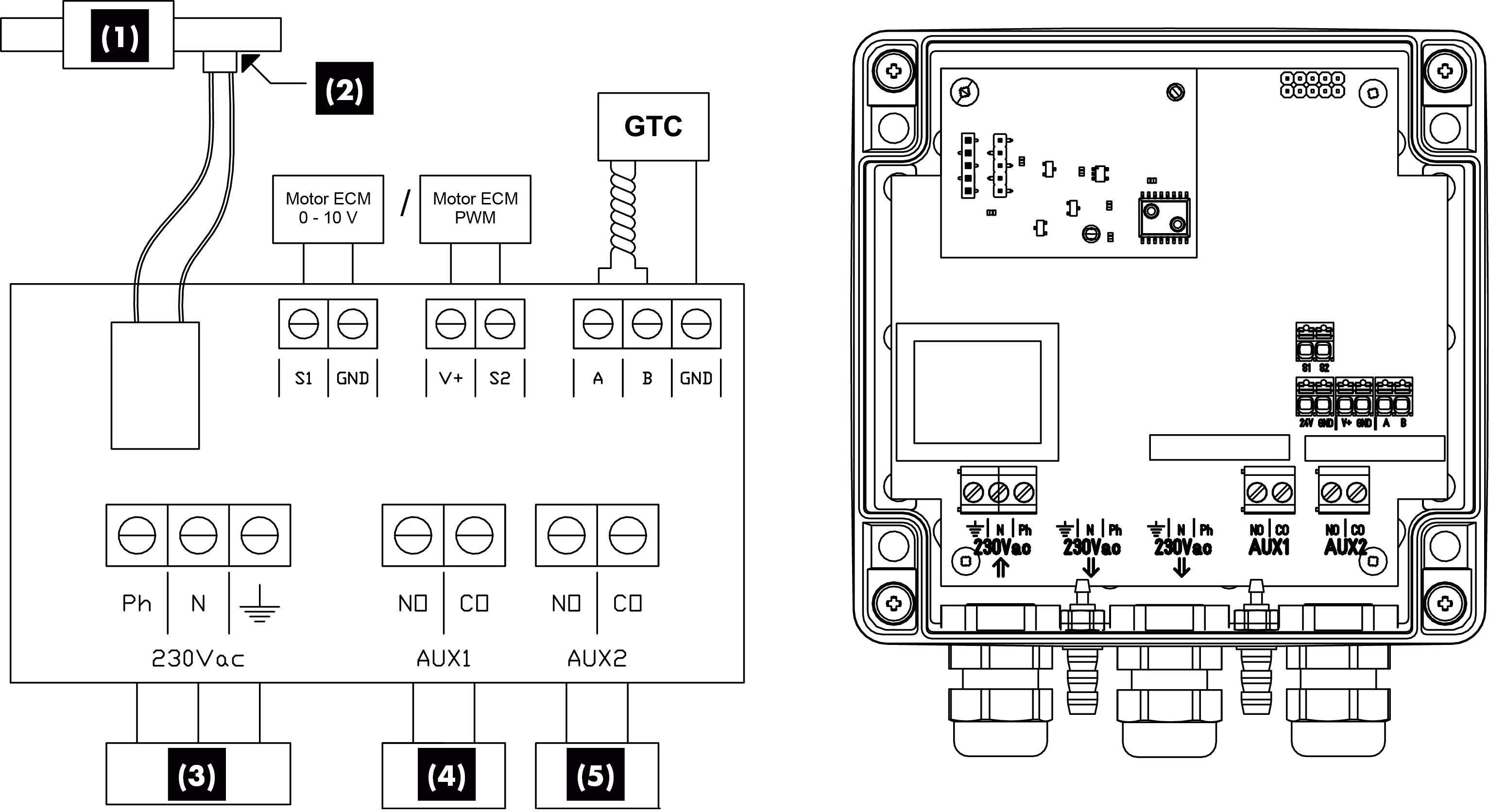

ESQUEMA DE CONEXIÓN
(2) - Tubo de Pitot
(3) - Sector de entrada 230 Vac /50 Hz
(4) - Alarma
(5) - Estado de encendido/apagado
ACCESORIOS
Embalaje
A la unidad.
Control remoto
Con pantalla retroiluminada.
Pantalla de 2 x 16 caracteres.
Comunicación Modbus entre el mando a distancia y Evolys® Sens.
Parametrización remota (lectura y escritura).
Programación.
(2) - Perforación previa para ojales
