Evolys® Sens
regulação de caudal com entradas 0-10 V ou PWM com mostrador, para ventilador ECM
Vantagens
Compatível com todos os ventiladores ECM France Air.
Regula, de forma autónoma, um caudal de ventilação através de sinal de entrada 0-10 V de uma sonda de CO₂ ou higrométrica.
Parametrização simples e leitura fácil da medição.
Disponível, também, na versão com sonda de temperatura numérica integrada.
Programação horária com comando à distância (opcional).
DESCRIÇÃO TÉCNICA
GAMA
- 2 modelos disponíveis: Evolys® Sense e Evolys® Sense T, com sonda de temperatura numérica integrada).
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
Modulação do caudal de ventiladores com motor EC com:
- Sonda de temperatura integrada para a versão Evolys® Sens T;
Ou
- Sonda externa 0-10 V para a versão Evolys® Sens (de CO₂ / higrométrica).
- Ideal para aplicações de controlo de caudal para a gama de ventiladores axiais ECM (Hélipac® ECM) e de cobertura ECM (Simoun® ECM, Helicia® ECM, TKC V/H ECM), consoante o tipo de ocupação dos espaços a tratar
CONSTRUÇÃO / COMPOSIÇÃO
Caixa:
- Plástico ABS-V0, em conformidade à norma UL-94.
- Cor branca RAL 9010.
- Índice de proteção IP 54, em conformidade à norma EN 60529.
Painel de comando frontal:
- Mostrador LCD 2 x 8 caracteres retro iluminados (menu de configuração, exibição da pressão dos set-points, etc.).
- 4 botões de regulação.
Entrada para ligação da sonda:
- Sonda de temperatura: 1 fio DS18B20 integrado na versão Evolys® Sens T°.
- Intervalo de medição da temperatura: de -55 até 125 °C.
- Entrada analógica de 0-10 V ou digital (por sonda de CO₂ , higrométrica).
- Intervalo de variação do sinal: 0-100 %.
Alimentação:
- 230 Vac, 50 Hz.
- Saída a 24 Vdc / 50 mA para alimentação de uma sonda externa.
Consumo:
- 230 Vac: máximo 20mA.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS E PESOS
LIMITES DE UTILIZAÇÃO
- Temperatura de funcionamento: de -10° até 50° C.
- Em caso de montagem no exterior, prever a instalação de uma proteção anti chuva.
CARACTERÍSTICAS TÉCNICAS
Regulação:
- Modo de controlo: autónomo (stand alone), com comando à distância ou Modbus (GTC).
Seleção do sinal de entrada:
- Sinal de sonda de temperatura: integrado para o Evolys® Sens T°.
- Sinal de sonda externa 0-10 V a ligar.
Modo off level:
- Se estiver ativo, permite iniciar a ventilação só quando os set-points atingem os valores mínimos.
Intervalo ajustável dos set-points:
- Mínimo e máximo.
Alarme ajustável:
- Saída de relé.
Comunicação GTC:
- Protocolo Modbus RTU (RS485).
<spanclass=”text-nota”>Redução do consumo elétrico através da modulação dos caudais: conjugação do comando Evolys® Sens ou do Sens PT1000 com os ventiladores Hélipac® ECM, Simoun® ECM e Helicia® ECM.</span>
SELEÇÃO
INSTALAÇÃO

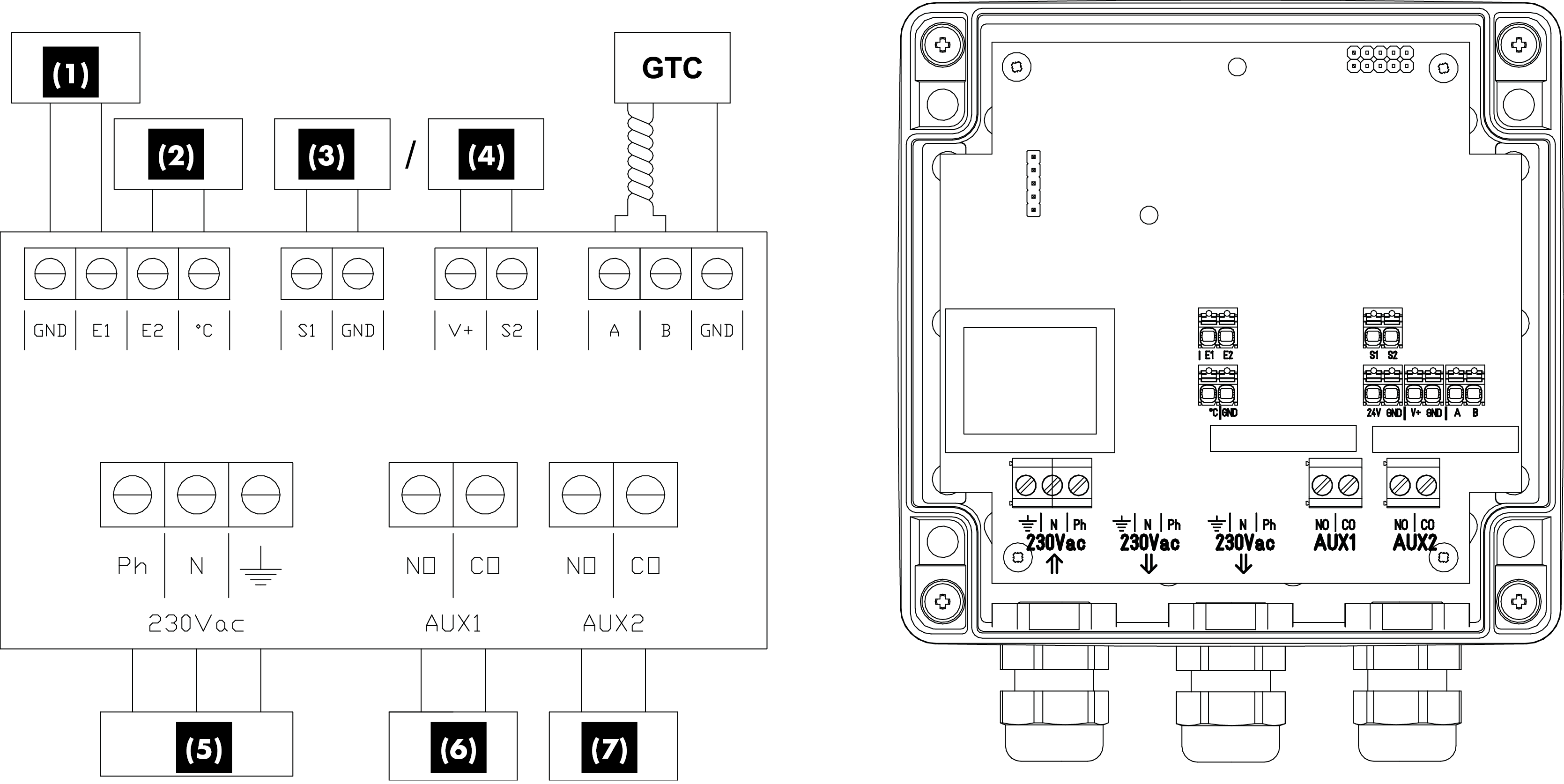

ESQUEMA DE LIGAÇÕES
Sonda de CO₂
- Intervalo de medição: 400 ppm a 1100 ppm.
- Ligação elétrica simples por borne.
Sonda higrométrica
- Intervalo de medição: de 30 até 70 % HR.
- Ligação elétrica simples por borne.
Sonda de temperatura
- Integrado e com comando à distância na versão Evolys® Sens T.
ACESSÓRIOS
Acondicionamento
À unidade.

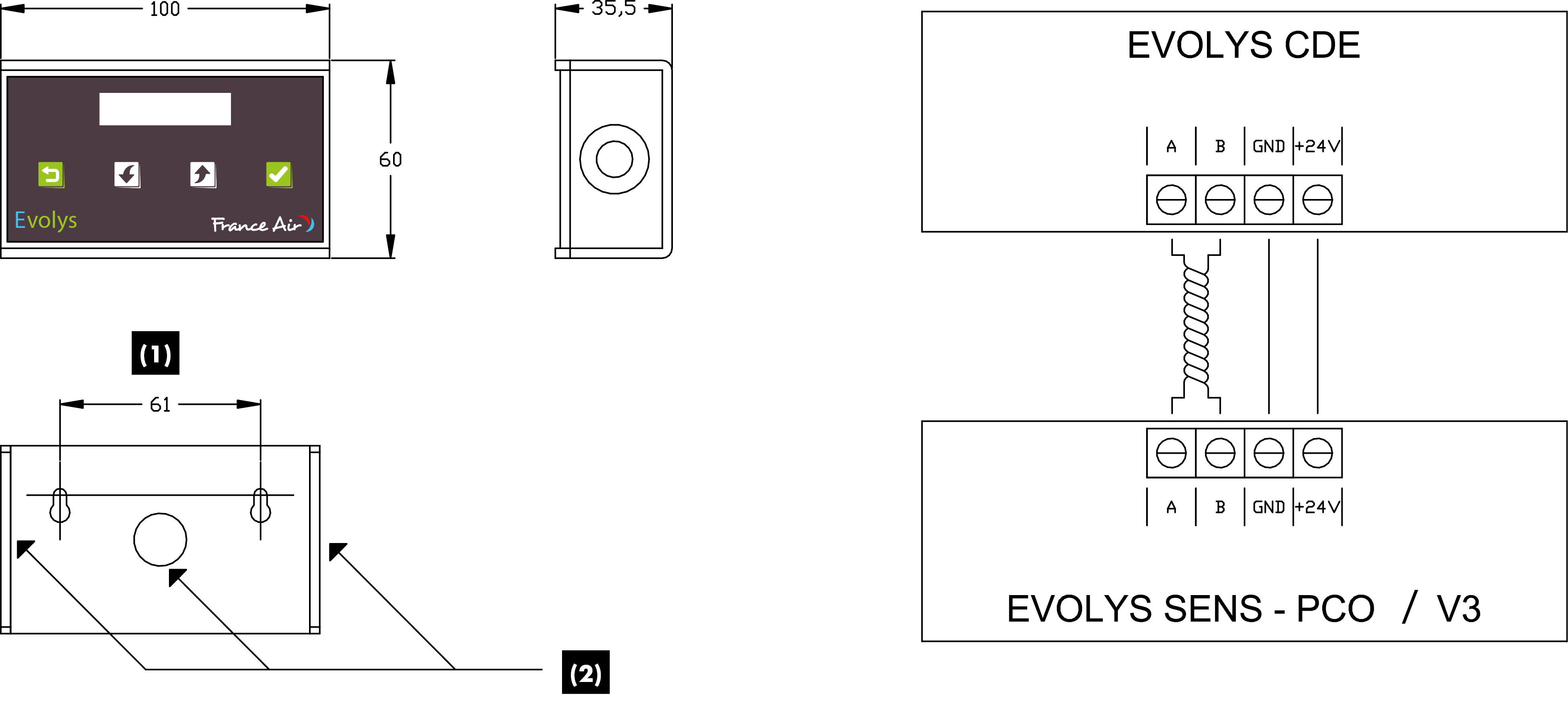

Comando à distância
Com mostrador retroiluminado.
Ecrã de 2 x 16 caracteres.
Comunicação Modbus entre o comando à distância e o Evolys® Sens.
Parametrização à distância (leitura e escrita).
Programação horária.
