Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Compatível com todos os ventiladores ECM.
Permite o ajuste do caudal de 0 até 100%.
Montagem encastrada ou em aplique de parede.
Controlo até aos 40 m de distância na versão PWM.
Instalação exterior possível com proteção anti chuva.
Gestão do modo On/Off através do contacto seco integrado.
Gama
- 2 modelos: versões 0-10 V ou PWM.
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ef68e91c12143e35d37a_08-Evolys-One-PWM-designacao.png)
Aplicação / Utilização
- Comando à distância potenciómetro IP 44/54 para ventilador equipado com motor EC.
- Comando por sinal 0-10 V ou PWM para distâncias de ligação maiores
(até 40 m). - Comando possível de um variador de tensão ou de frequência equipado com entrada 0-10 V (contacto seco).
Construção / Composição
- Caixa em plástico ASA, branco RAL 9010.
- Proteção IP 44 com montagem encastrada e IP 54 com montagem em aplique na parede.
- Entregue com 2 passa-cabos e parafusos de fixação.
Versão 0-10 V:
- Entrada do comando à distância de 10 V (2,5 mA) ou 5 V (1 mA).
- Saída para motor 0-10 Vdc / 5 mA com variação regulável (das velocidades mínima e máxima).
- Variação linear da tensão entre velocidade mínima e máxima.
- Contacto seco em posição Off para gestão à distância do modo On/Off do equipamento externo.
Versão PWM:
- Entrada do comando à distância de 230 V.
- Saída para motor 1 - 10 Vdc / 2 - 20 mA / 10 - 100% PWM com variação regulável das velocidades mínima e máxima.
- Variação linear tensão entre velocidade mínima e máxima.
- Utilização aconselhada de um cabo UTP categoria 5 para um funcionamento otimizado.
- Contacto seco em posição Off para gestão à distância do modo On/Off do equipamento externo.
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS E PESO
- Peso: 145 g.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ee2b2ce407089ea9ef37_08-Evolys-One-PWM-atravancamentos-pesos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ee3486feff82acfe14a1_08-Evolys-One-PWM-atravancamentos-pesos-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0ee3d50649fea8421ffa9_08-Evolys-One-PWM-atravancamentos-pesos-3.png)
LIMITES DE UTILIZAÇÃO
Temperatura de funcionamento: de 0° até 40° C.
O comando à distância Evolys® One na versão 0 - 10 V poderá, também, controlar o variador Soft Drive® V2 e, na versão PWM, o variador Varionys® M RT Control® 2.

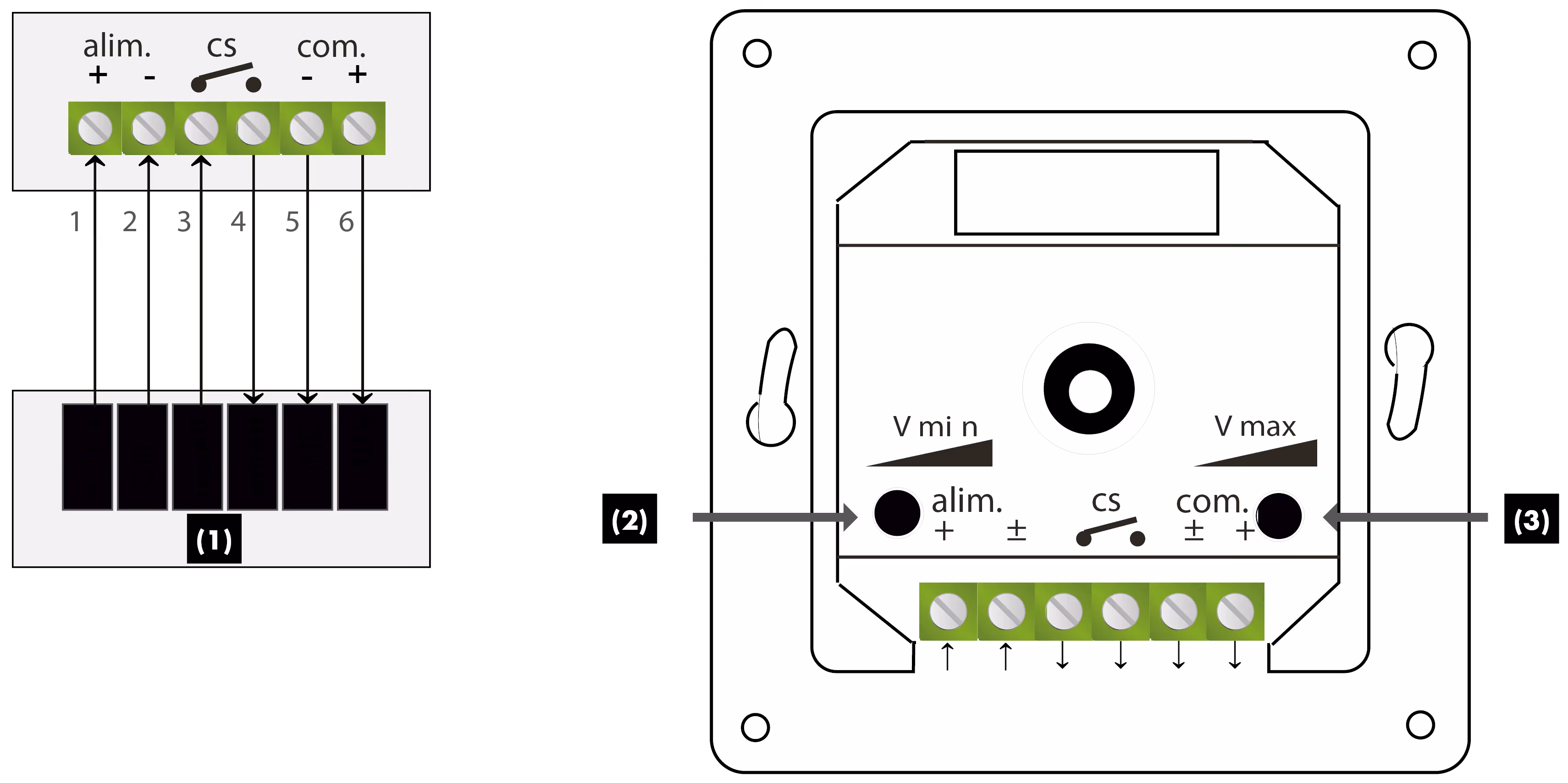

EVOLYS® ONE
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0efaa32f08f73aa390ee1_08-Evolys-One-PWM-Evolys-one.png)

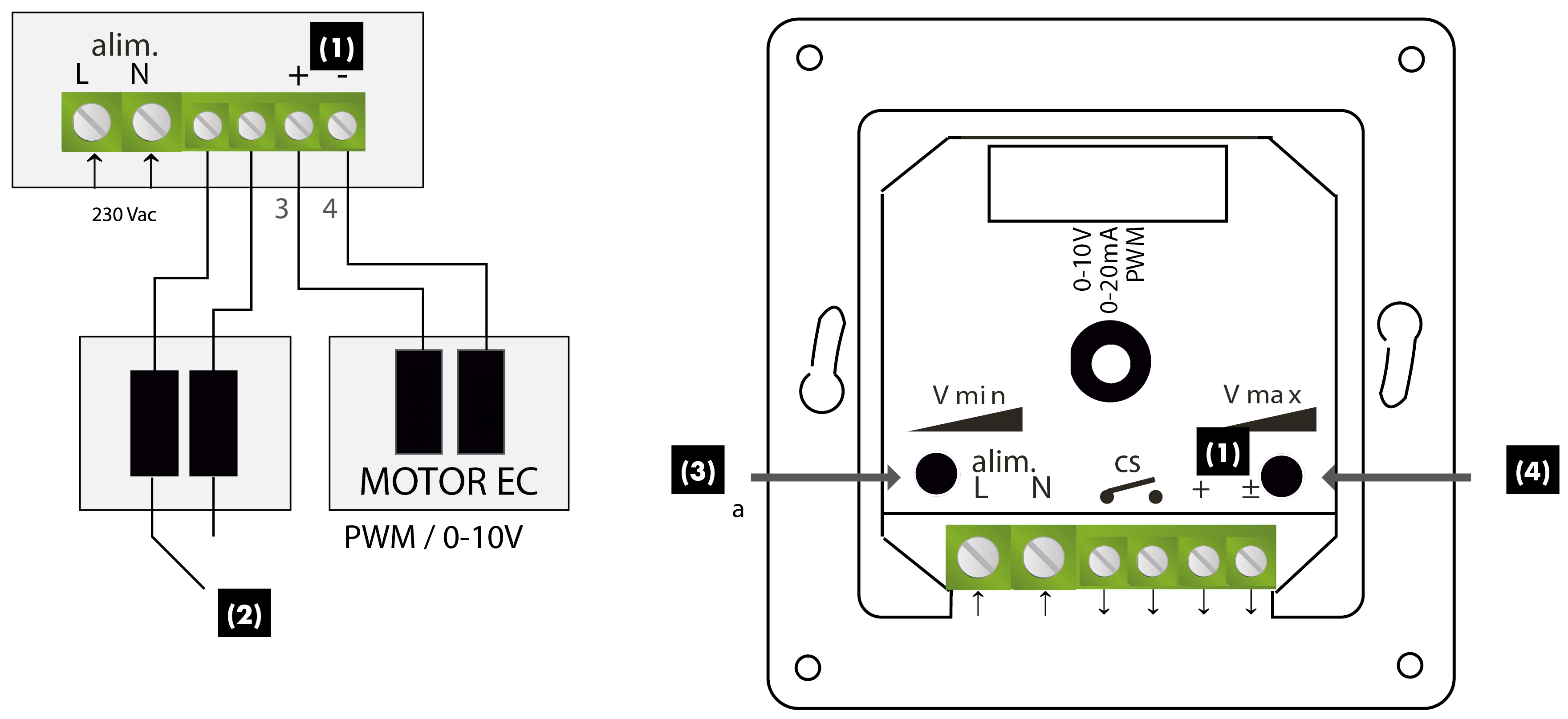

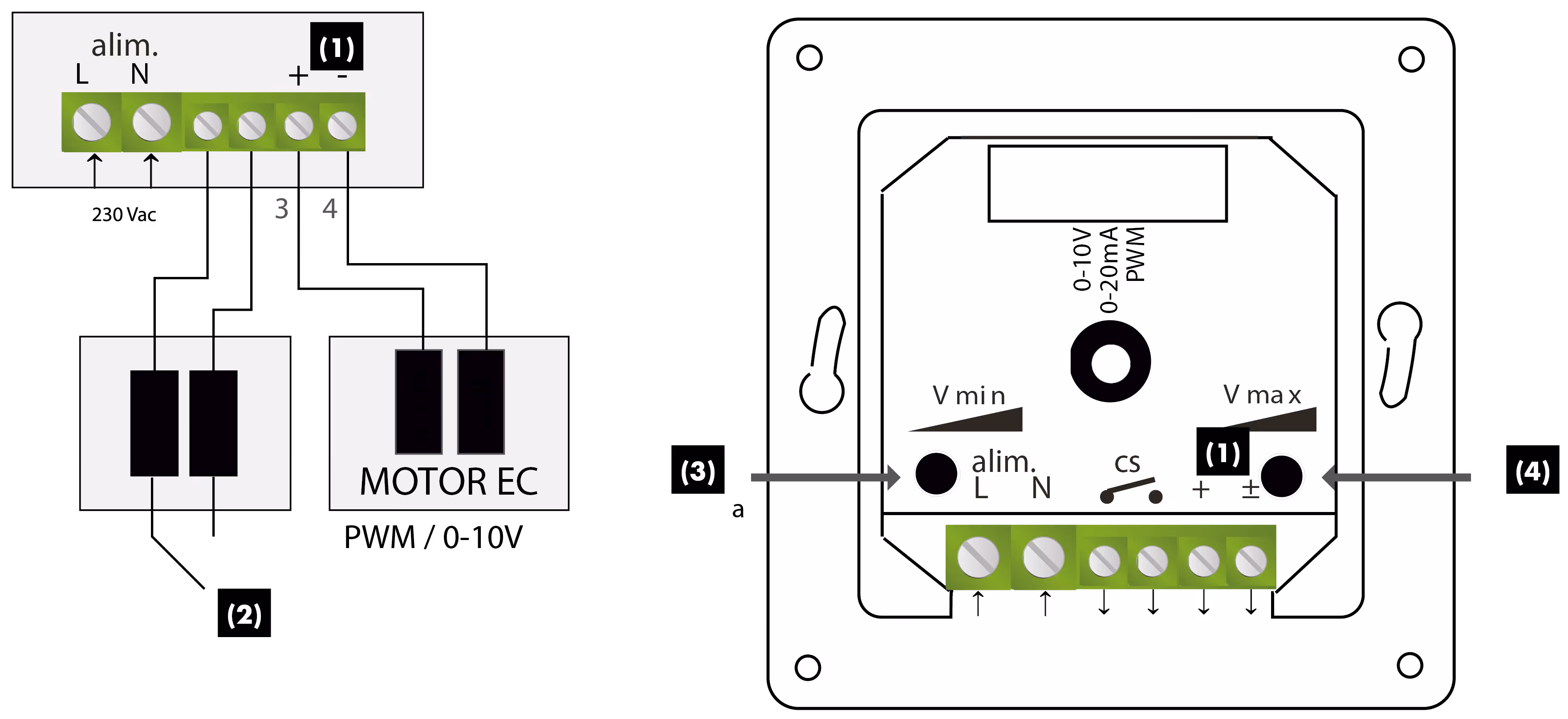

EVOLYS® ONE PWM
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b0efb6a344eb25ae76c8ae_08-Evolys-One-PWM-Evolys-one-PWM%20.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618a65255b974769780ad64c_icone-nota.png)
<spanclass=”text-nota”>IMPORTANTE: em caso de montagem no exterior, prever a instalação de uma proteção anti chuva.</span>
