Canal Fast® ECM Isolado
ventilador centrífugo de baixo consumo para conduta com isolamento acústico integrado
Informações Complementares
.svg)
Vantagens
Nova gama com níveis sonoros reduzidos (isolamento com 50 mm espessura).
Ventilador compacto ideal para espaços reduzidos.
Diâmetros de 100 até 315 mm para caudal máximo de 1995 m³/h.
Gama
- 6 modelos.
- Ligações circulares de diâmetro 100 até 315 mm.
- Caudais até 1995 m³/h.
Designação
Aplicação / Utilização
- Ventilação ar limpo.
- Utilização possível em insuflação ou extração, com ou sem bateria.
- Instalação em qualquer ponto da rede de condutas.
- Instalação exclusivamente no interior.
- Isolamento interior.
- Temperatura de funcionamento até 55º C.
Construção / Composição
Envolvente:
- Chapa de aço galvanizada, revestida com pintura polimérica.
- Caixa de ligação elétrica no topo do ventilador.
- Pé de suporte incluído e montado, para fixação no pavimento, na parede ou no teto.
- Proteção IP X4: proteção contra a humidade e salpicos de água.
Ventilador:
- Centrífugo.
- Turbina à reação em plástico, cónica de palas perfiladas.
- Montado diretamente no motor.
- Isolamento de 50 mm e turbina cónica de palas perfiladas.
Motorização:
- Motor de rotor externo, monofásico, 230 V - 50 / 60 Hz, IP X4, classe B.
- Variação de velocidade através de potenciómetro integrado, comando por sinal 0-10 V, por comando Evolys® One, Evolys® Sens, ou Evolys® V3.
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS E PESOS

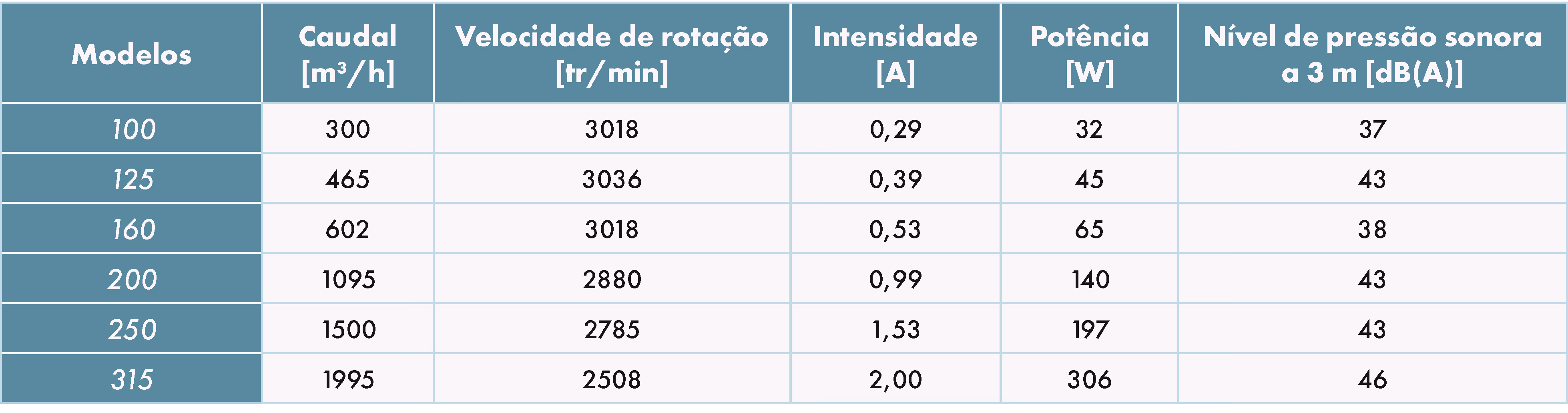

CARACTERÍSTICAS ELÉTRICAS
INSTALAÇÃO
- Possível em todas as configurações através do suporte incluído.
CURVAS DE SELEÇÃO

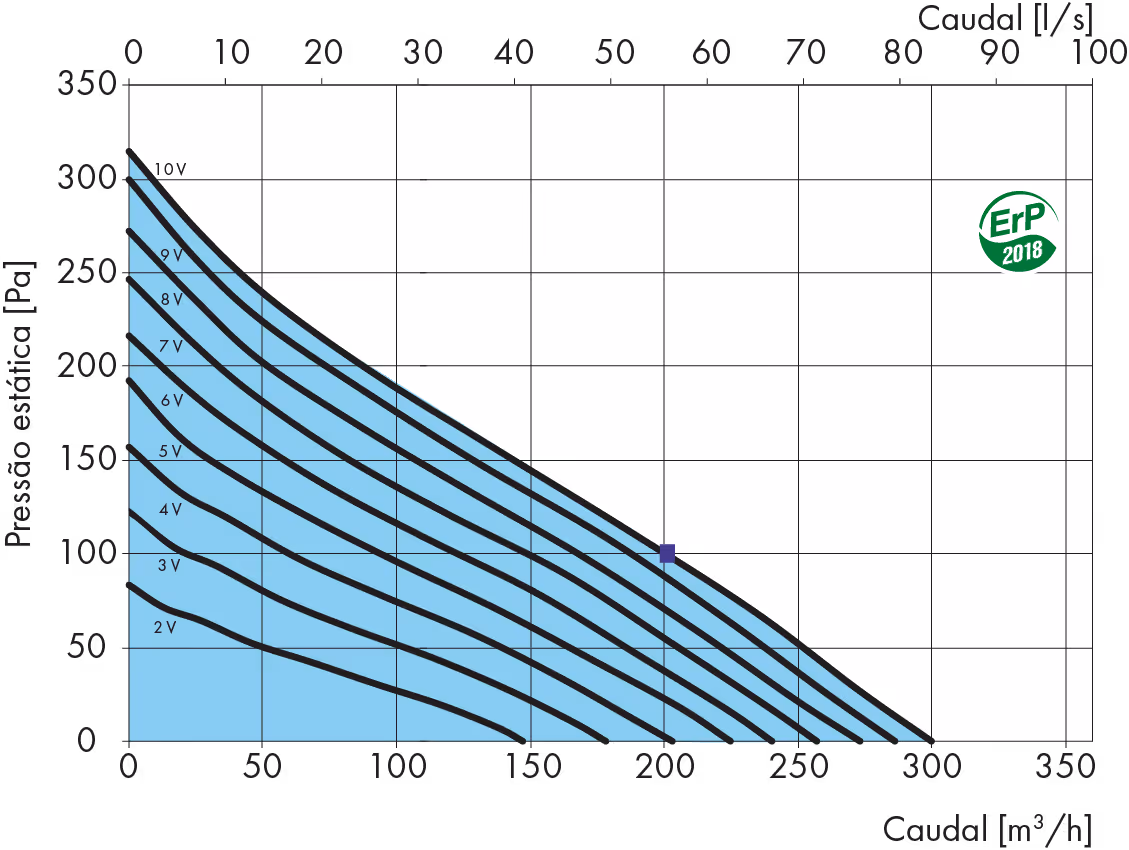

Modelo 100

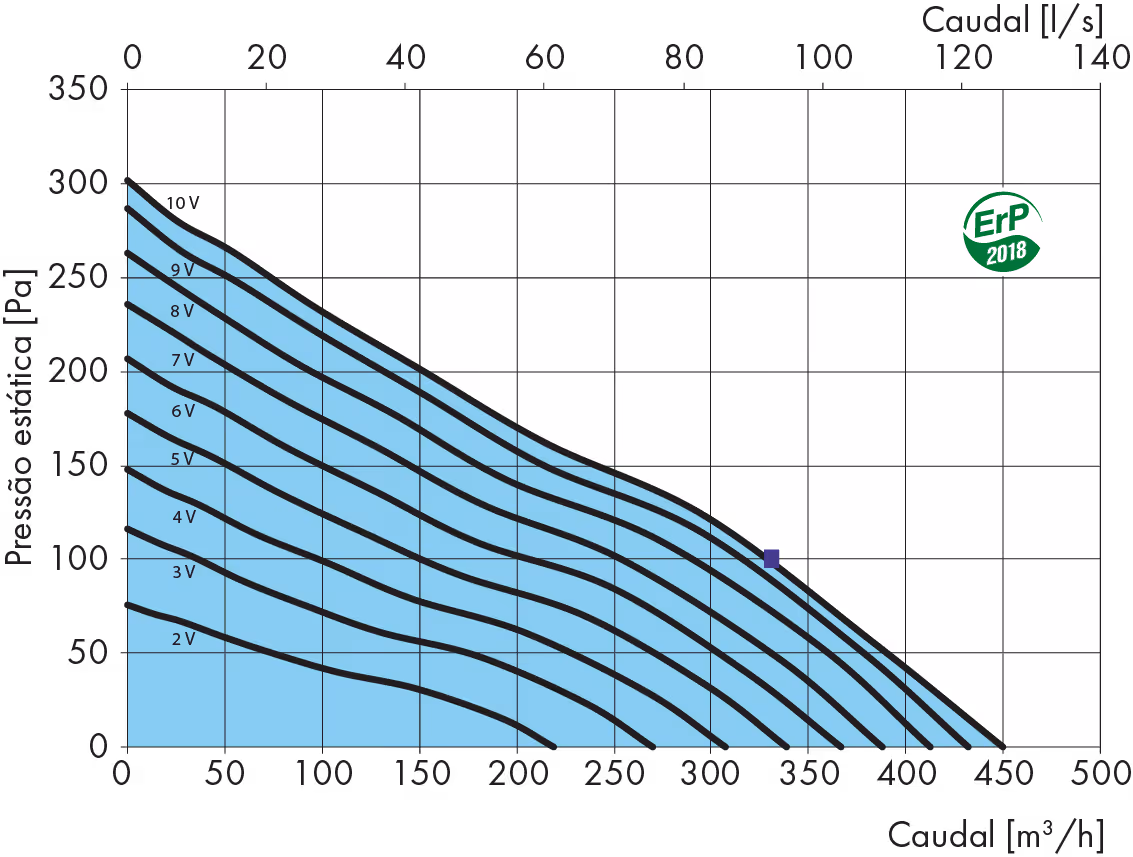

Modelo 125
Modelo 160
Modelo 200

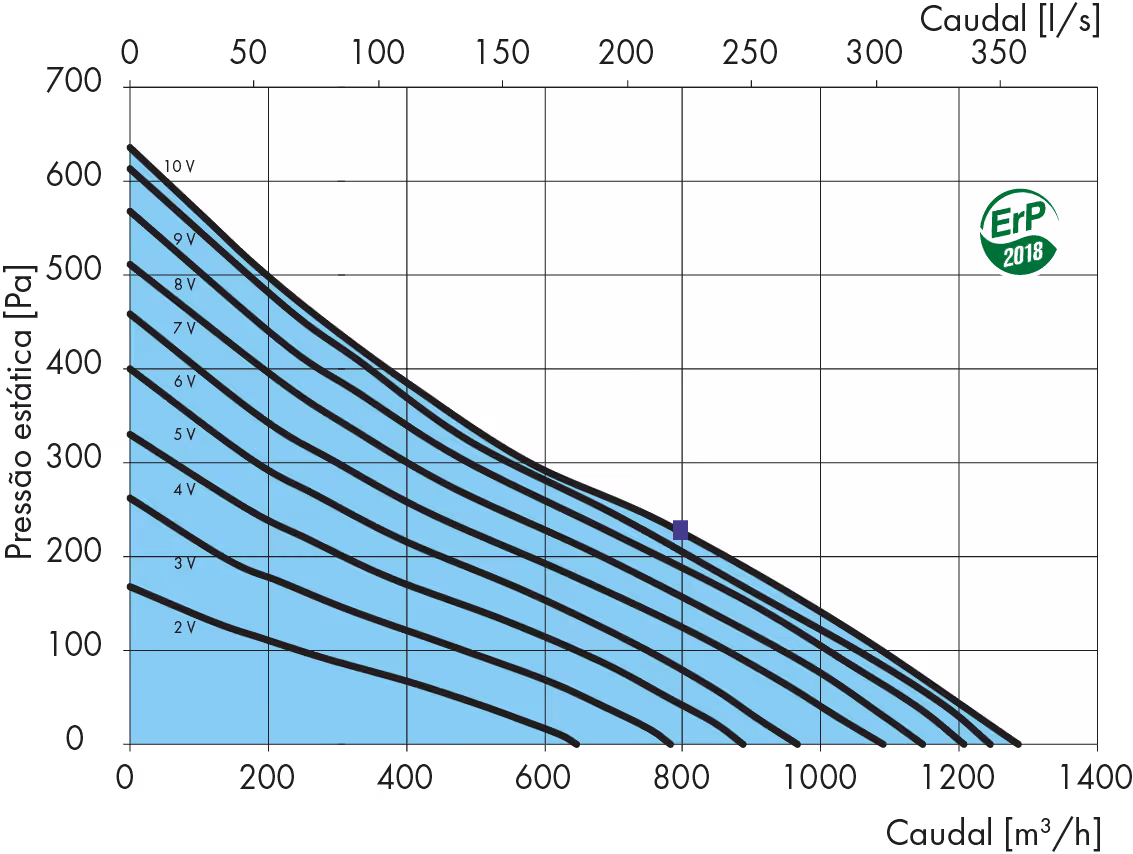

Modelo 250

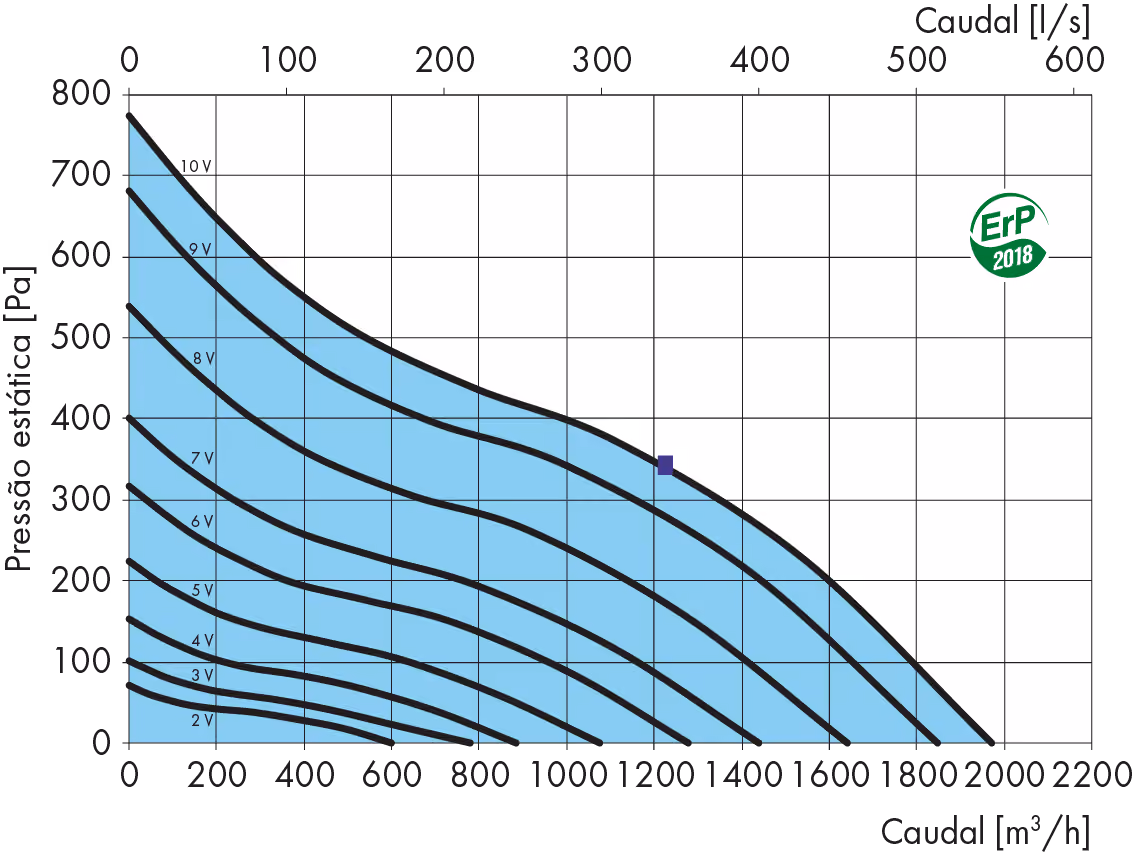

Modelo 315
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Systair® Cirec 2
Bateria elétrica circular.
Montagem apenas na descarga do ventilador.
Consulte AQUI a ficha de produto para mais informações.
Systair® EC - EC Isol
Bateria circular a água quente.
Disponível na versão com isolamento.
Consulte AQUI a ficha de produto para mais informações.
Caixa C
Caixa porta-filtro para conduta circular, em aço galvanizado.
Painel superior amovível para substituição do filtro (com aros de espessura 24 ou 48 mm).
Filtro ISO gravimétrico 65% (G4) - não incluído.
Consulte AQUI a ficha de produto para mais informações.
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Touch
Comando à distância tátil, visualização da velocidade através de LED.
Comando do caudal de 100 % em ventiladores com motor EC.
Montagem em aplique, em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Sens
Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.
Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2 ou de higrometria (será necessário adicionar uma sonda exterior).
Disponível na versão com sonda de temperatura integrada tipo PT1000.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Registo antirretorno

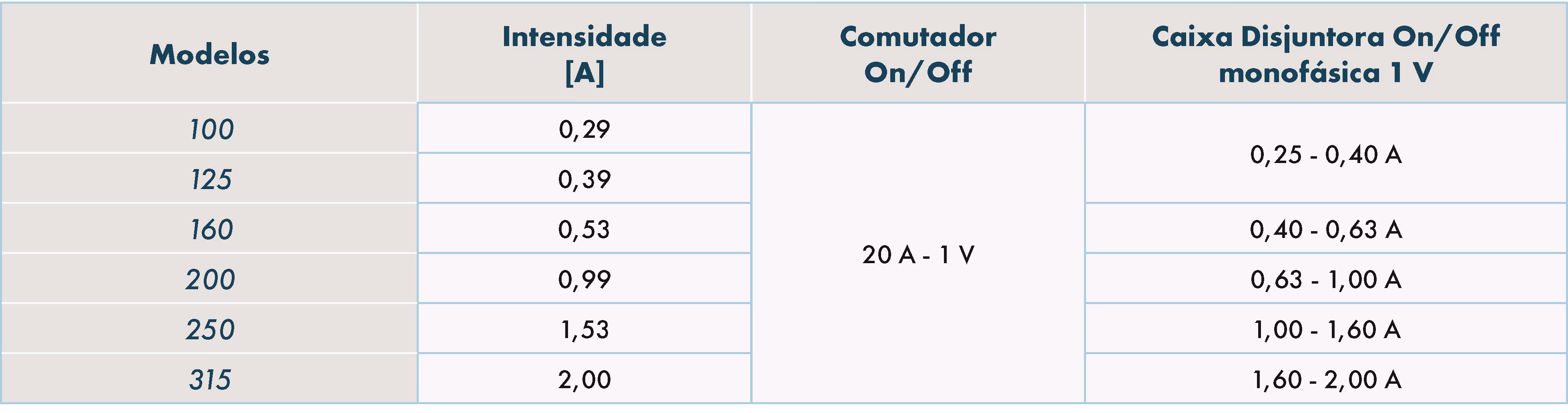

SELEÇÃO DOS ACESSÓRIOS ELÉTRICOS
Seleção de toda a gama de acessórios no documento de tarifas.
