Canal Fast® ECM Isolado
ventilador centrífugo de bajo consumo para conducto con aislamiento acústico integrado
Ventajas
Nueva gama con niveles de ruido reducidos (aislamiento con 50 mm de grosor).
Ventilador compacto ideal para espacios pequeños.
Diámetros de 100 a 315 mm para un caudal máximo de 1995 m³/h.
DESCRIPCIÓN TÉCNICA
GAMA
- 6 modelos.
- Conexiones circulares de 100 a 315 mm de diámetro.
- Caudales de hasta 1995 m³/h.
DESIGNACIÓN
APLICACIÓN/USO
- Ventilación de aire limpia.
- Posible uso en insuflación o extracción, con o sin batería.
- Instalación en cualquier punto de la red de tuberías.
- Instalación exclusivamente en interiores.
- Aislamiento interior.
- Temperatura de funcionamiento de hasta 55º C.
CONSTRUCCIÓN/COMPOSICIÓN
Cubierta:
- Chapa de acero galvanizado, recubierta con pintura polimérica.
- Caja de conexiones eléctricas en la parte superior del ventilador.
- Pata de apoyo incluida y montada, para su fijación en el suelo, la pared o el techo.
- Protección IP X4: protección contra la humedad y las salpicaduras de agua.
Ventilador:
- Centrífuga.
- Turbina de reacción de plástico, palas cónicas.
- Montado directamente en el motor.
- Aislamiento de 50 mm y turbina cónica de palas perfiladas.
Motorización:
- Motor de rotor externo, monofásico, 230 V - 50/60 Hz, IP X4, clase B.
- Variación de velocidad mediante potenciómetro integrado, control de señal de 0-10 V, control Evolys® One, Evolys® Sens o Evolys® V3.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES Y PESOS

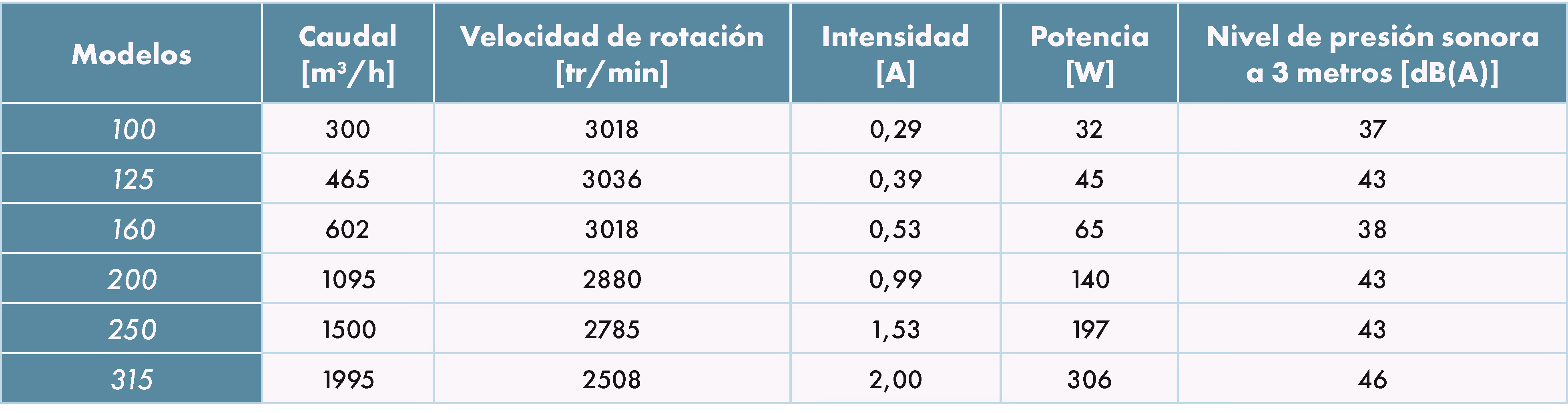

CARACTERÍSTICAS ELÉCTRICAS
SELECCIÓN

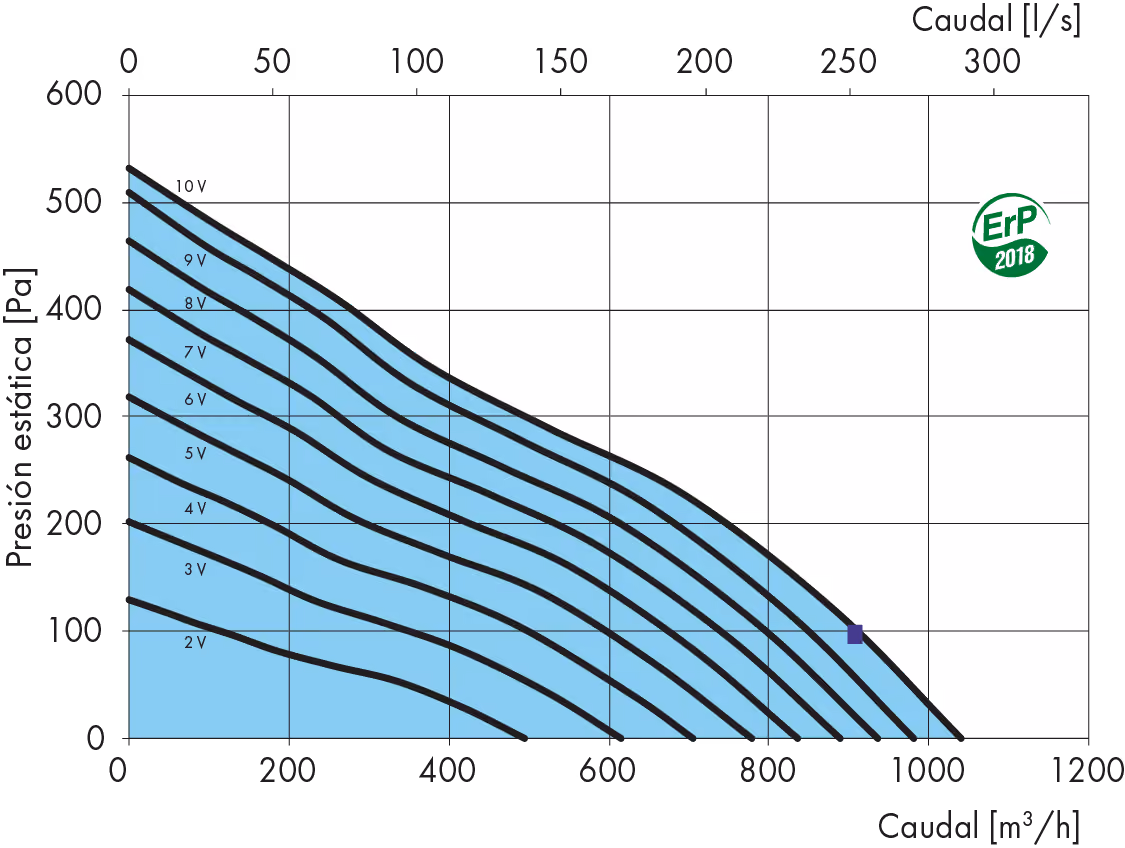

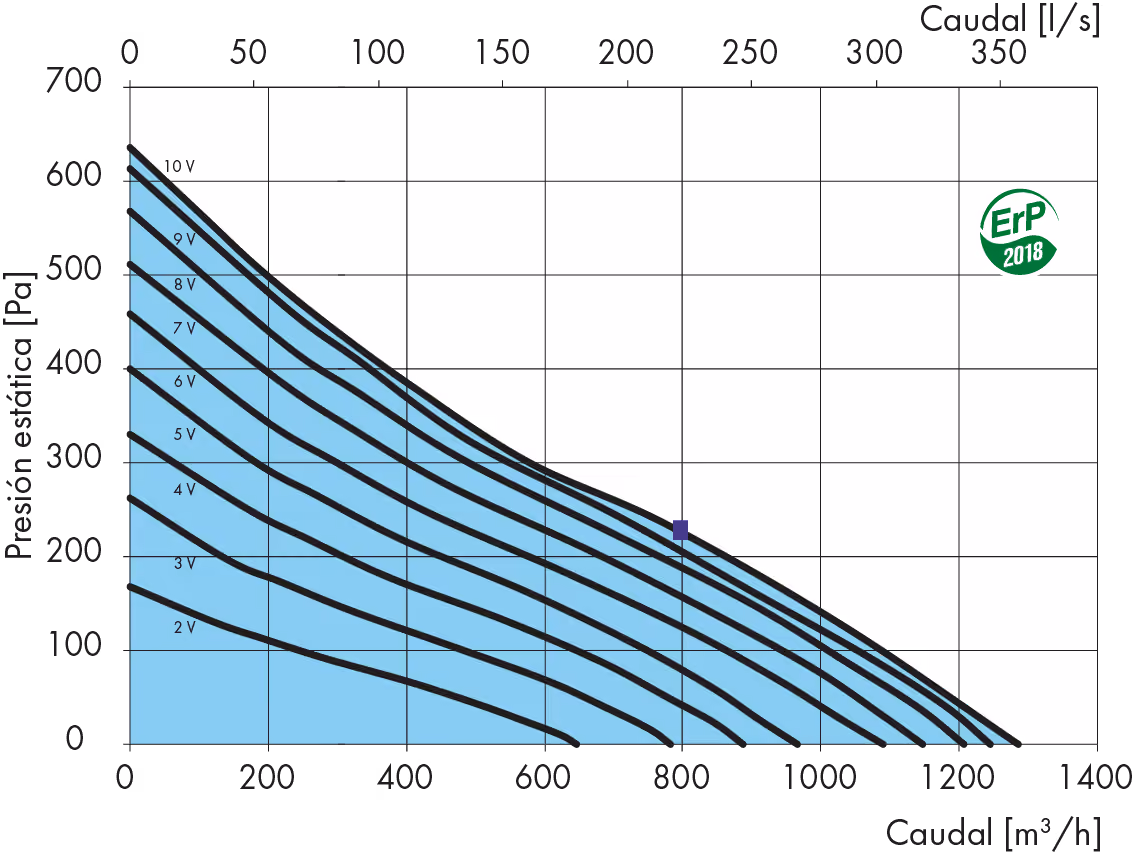

CURVAS DE SELECCIÓN

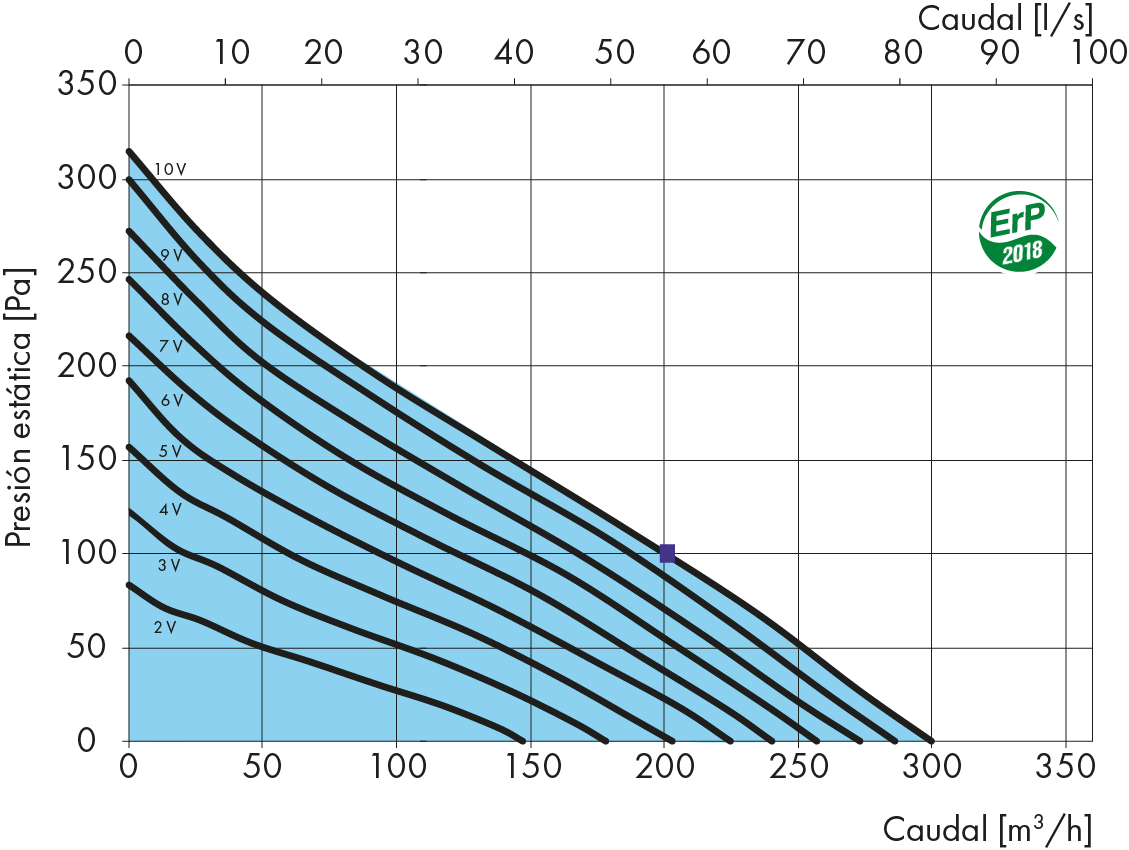

Modelo 100

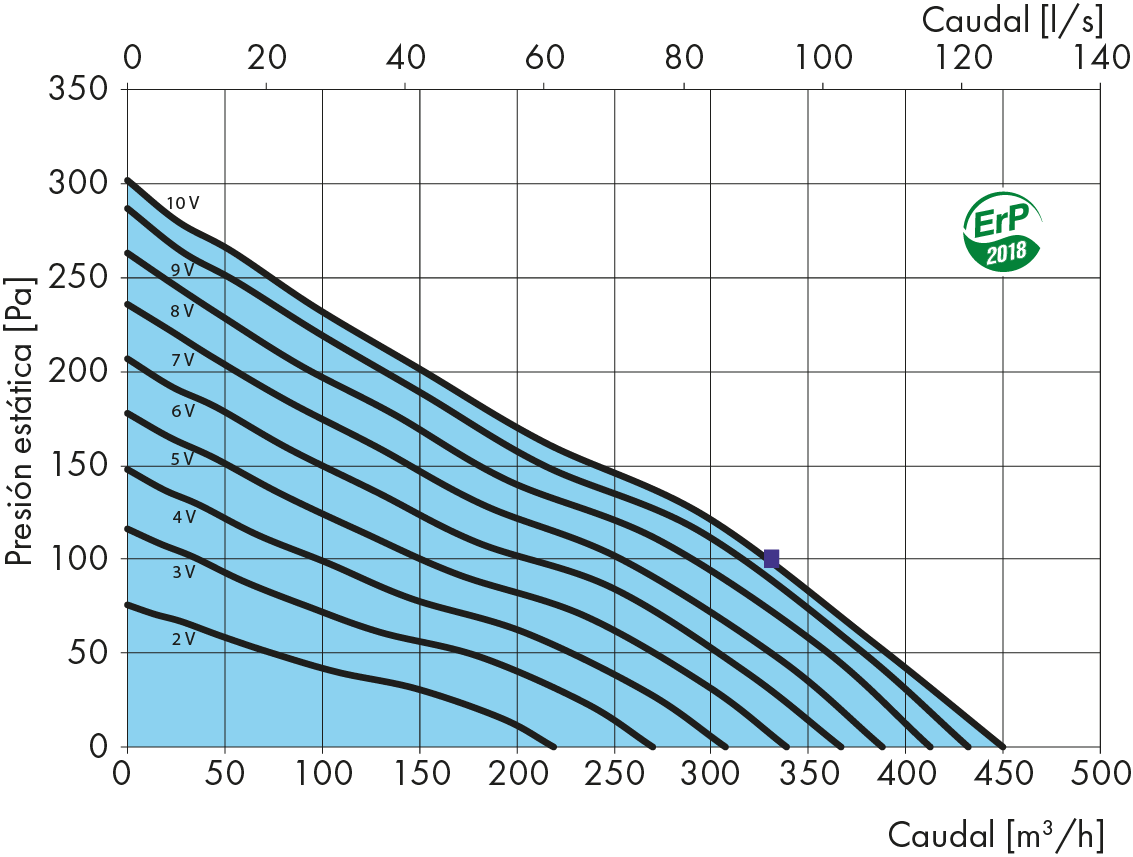

Modelo 125

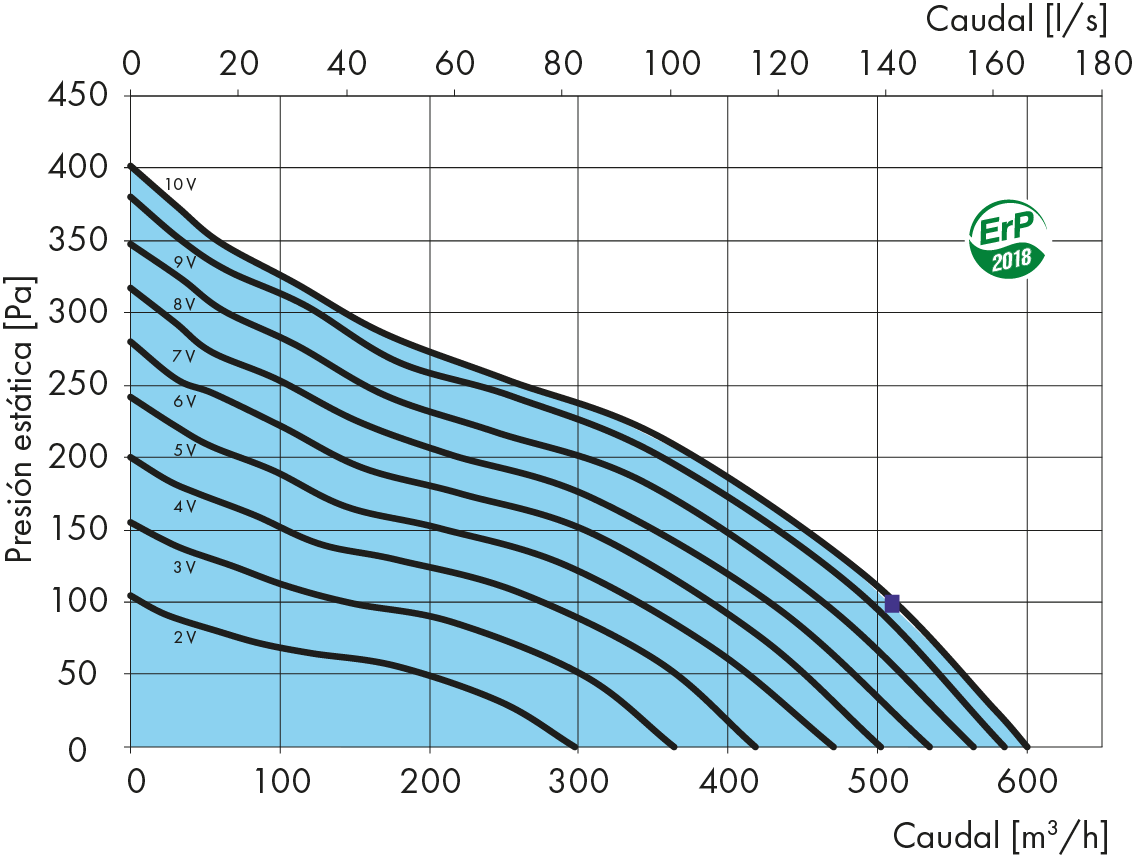

Modelo 160
Modelo 200
Modelo 250

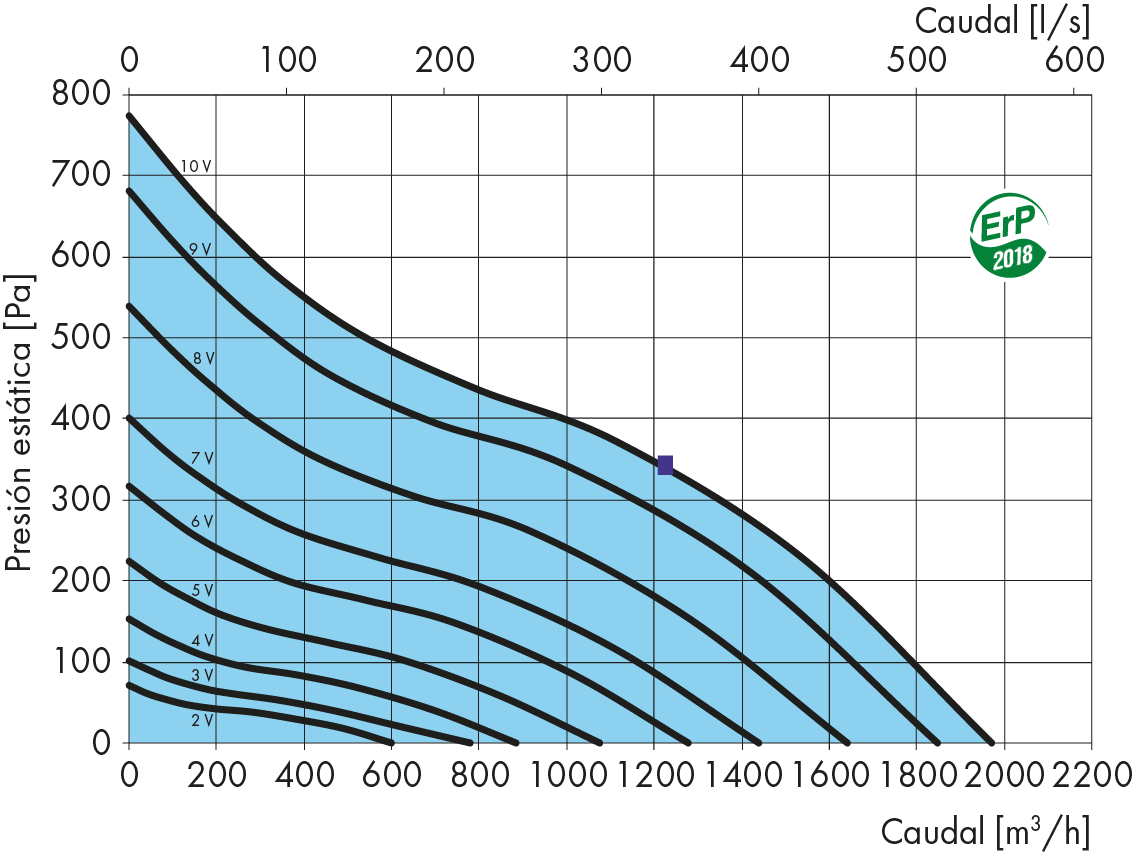

Modelo 315
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
Resultados
INSTALACIÓN

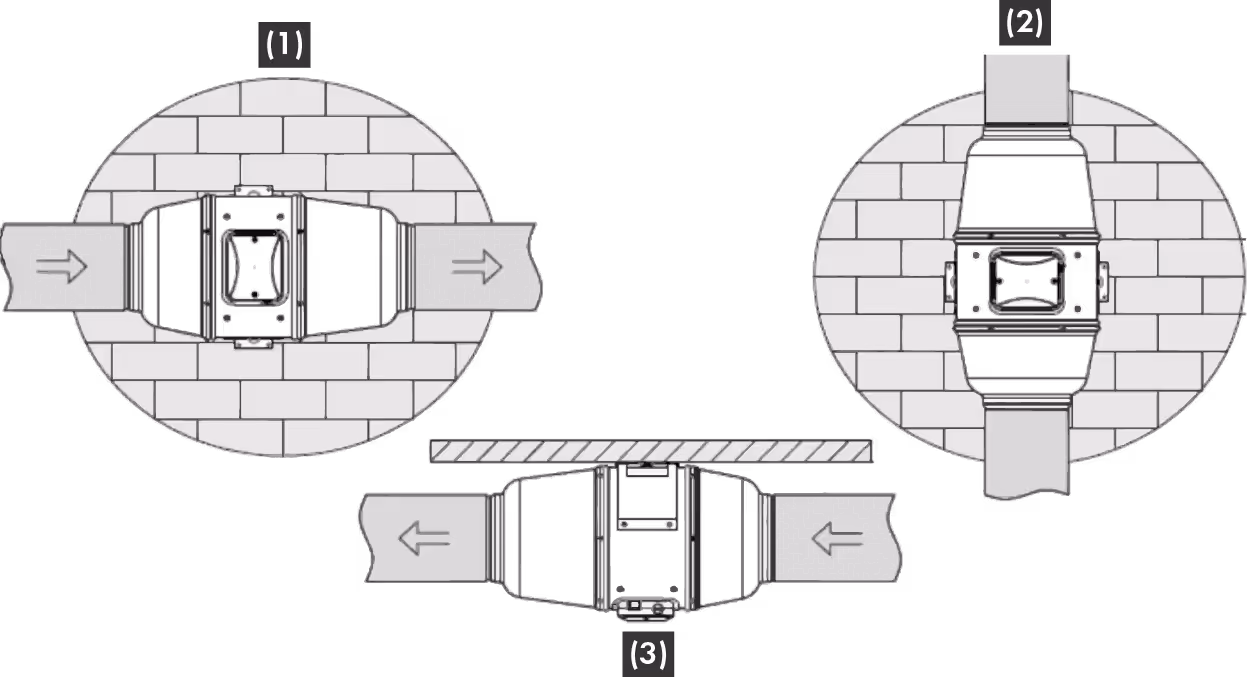

INSTALACIÓN
- Posible en todas las configuraciones gracias al soporte incluido.
(2) Instalación en pared: vertical
(3) Instalación en techo
ACCESORIOS
Systair® Cirec 2
Batería eléctrica circular.
Montaje solo en la descarga del ventilador.
Consulte AQUÍ la ficha de producto para más información.
Systair® EC - EC Isol
Batería circular de agua caliente.
Disponible en versión con aislamiento.
Consulte AQUÍ la ficha de producto para más información.
Caixa C
Caixa porta-filtro para conduta circular, em aço galvanizado.
Painel superior amovível para substituição do filtro (com aros de espessura 24 ou 48 mm).
Filtro ISO gravimétrico 65% (G4) - não incluído.
Consulte AQUI a ficha de produto para mais informações.
Interruptor On-Off
Accesorio eléctrico para mando y regulación.
Intensidad de 20 A, hasta 3 velocidades, en caja estanca IP 55.
Sin protección contra sobreintensidades.
Consulte AQUÍ la ficha de producto para más información.
Evolys® One - PWM
Control de caudal de 0 a 100 % en ventiladores con motor EC.
Disponible en versiones de 0-10 V o PWM de larga distancia.
Montaje empotrado o en superficie, en caja IP 54.
Aplicable también con variador de tensión o de frecuencia equipados con entrada de 0-10 V.
Consulte AQUÍ la ficha del producto para más información.
Evolys® Touch
Mando a distancia táctil, visualización de la velocidad mediante LED.
Control de caudal del 100 % en ventiladores con motor EC.
Montaje en superficie, en caja IP 54.
Consulte AQUÍ la ficha de producto para más información.
Evolys® Sens
Controlador para la regulación autónoma del caudal en ventiladores con motor EC.
Funcionamiento mediante señal de entrada de 0-10 V procedente de una sonda de temperatura, CO2 o humedad (será necesario añadir una sonda externa).
Disponible en versión con sonda de temperatura integrada tipo PT1000.
En caja IP 54.
Consulte AQUÍ la ficha de producto para más información.
Registro antirretorno

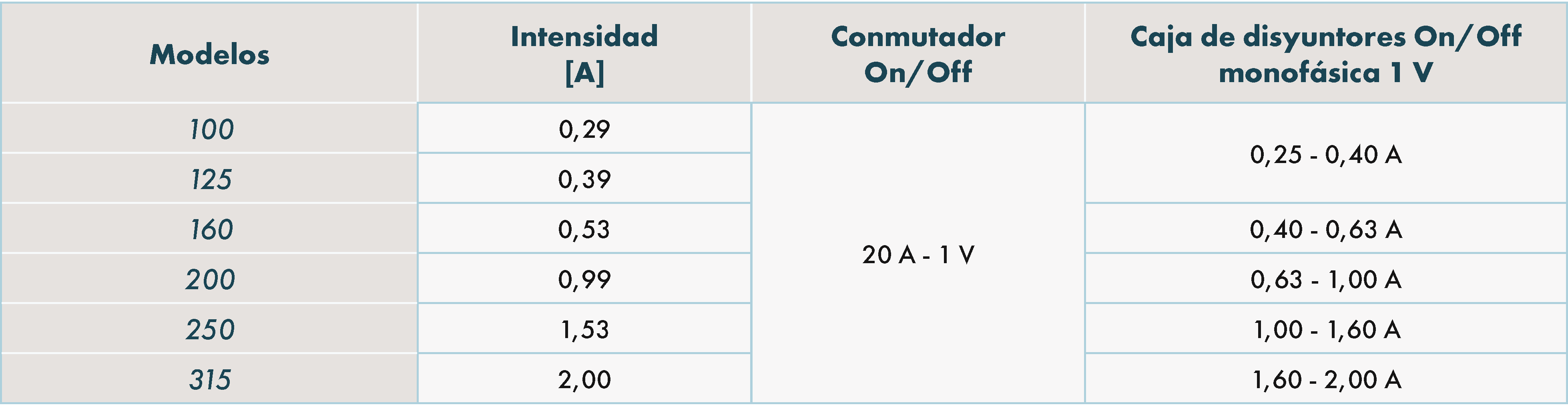

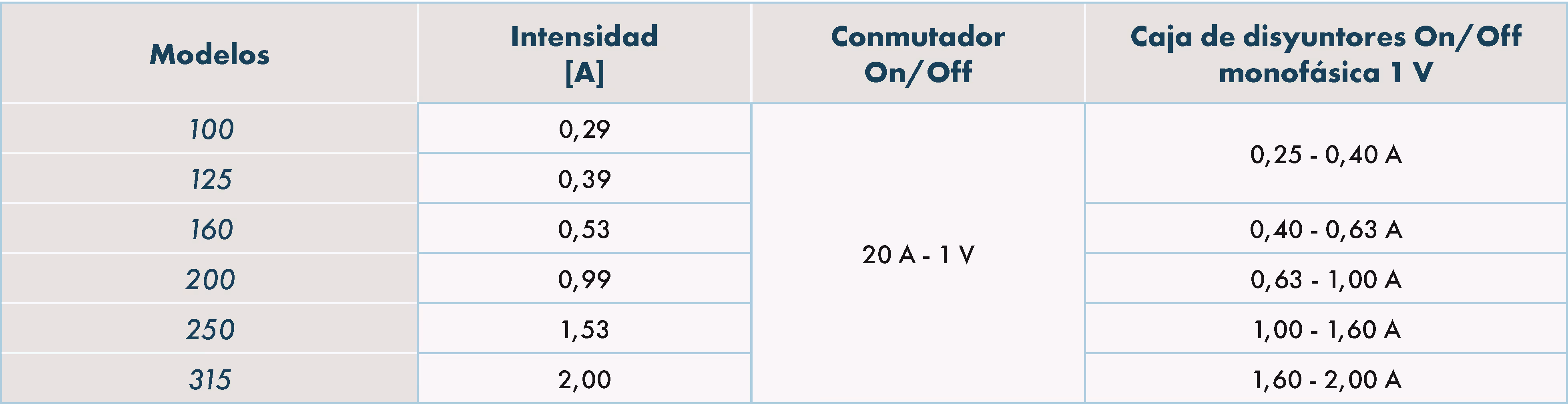

SELECCIÓN DE ACCESORIOS ELÉCTRICOS
Selección de toda la gama de accesorios en el documento tarifario.
