Systair® EC - EC Isol
batería circular de calentamiento de agua caliente disponible en versión aislada
Este es un texto dentro de un bloque div.
Este es un texto dentro de un bloque div.
Ventajas
Ideal para la instalación de terminales o para el calentamiento posterior.
Conexión al conducto equipado con junta o goma.
Para regulador con válvula de 2 o 3 vías.
Versión aislada: permite limitar el desperdicio; conexiones de tubería equipadas con juntas de goma.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
Gama compuesta por 12 modelos, para las 2 versiones:
- Diámetros: de 125 a 710 mm.
- Potencias: de 2 a 57 kW para la versión sin aislamiento o de 58 kW para la versión con aislamiento.
- Suministro de agua caliente.

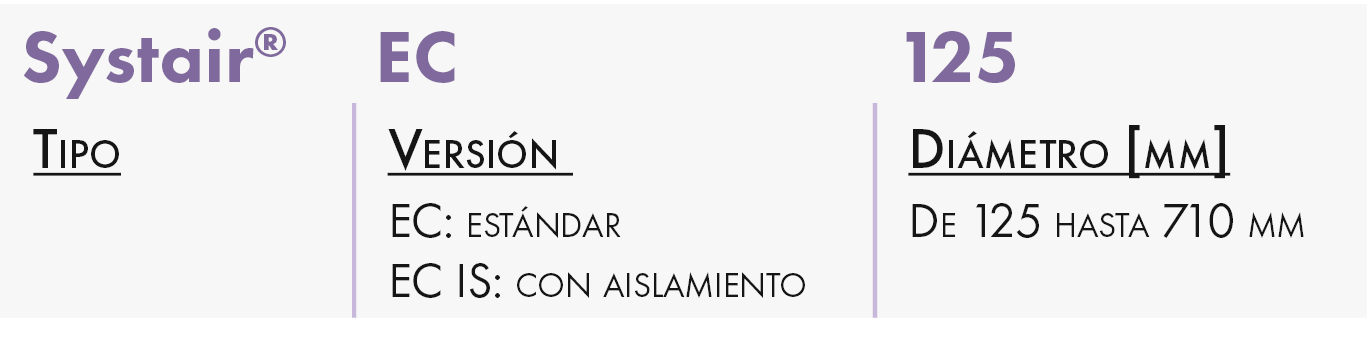

DESIGNACIÓN
APLICACIÓN/USO
- Batería de calentamiento de terminales para instalación en la cámara o en la tubería.
- Montaje como accesorio de un equipo de ventilación.
- Versión aislada:Ideal como accesorio de caja de ventilación ECM Rectilys®o ventilador de conducto ECM Canal'Air® C.
CONSTRUCCIÓN/COMPOSICIÓN
- Virola circular de acero galvanizado.
- Batería de calentamiento de agua con aletas de aluminio, con tubos de cobre y colector de acero.
- Versión aislada: aislamiento de celda cerrada de 10 o 10 mm, según el modelo; batería de calentamiento de agua de 2 hilos, aletas de aluminio de paso de 2,1 mm con circuito de cobre y colector de acero.
- Conexiones a conductos equipados con junta o goma.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES Y PESOS

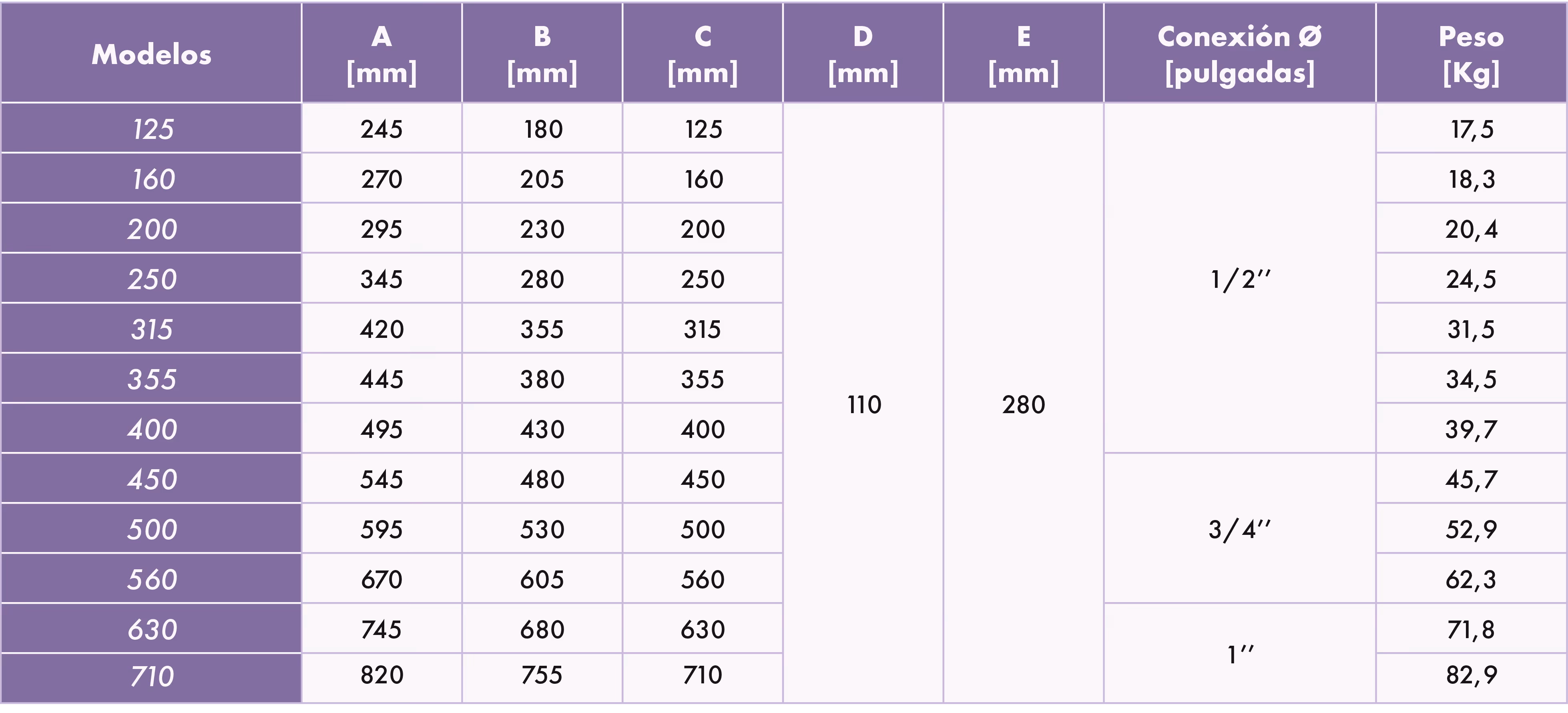

Systair® EC

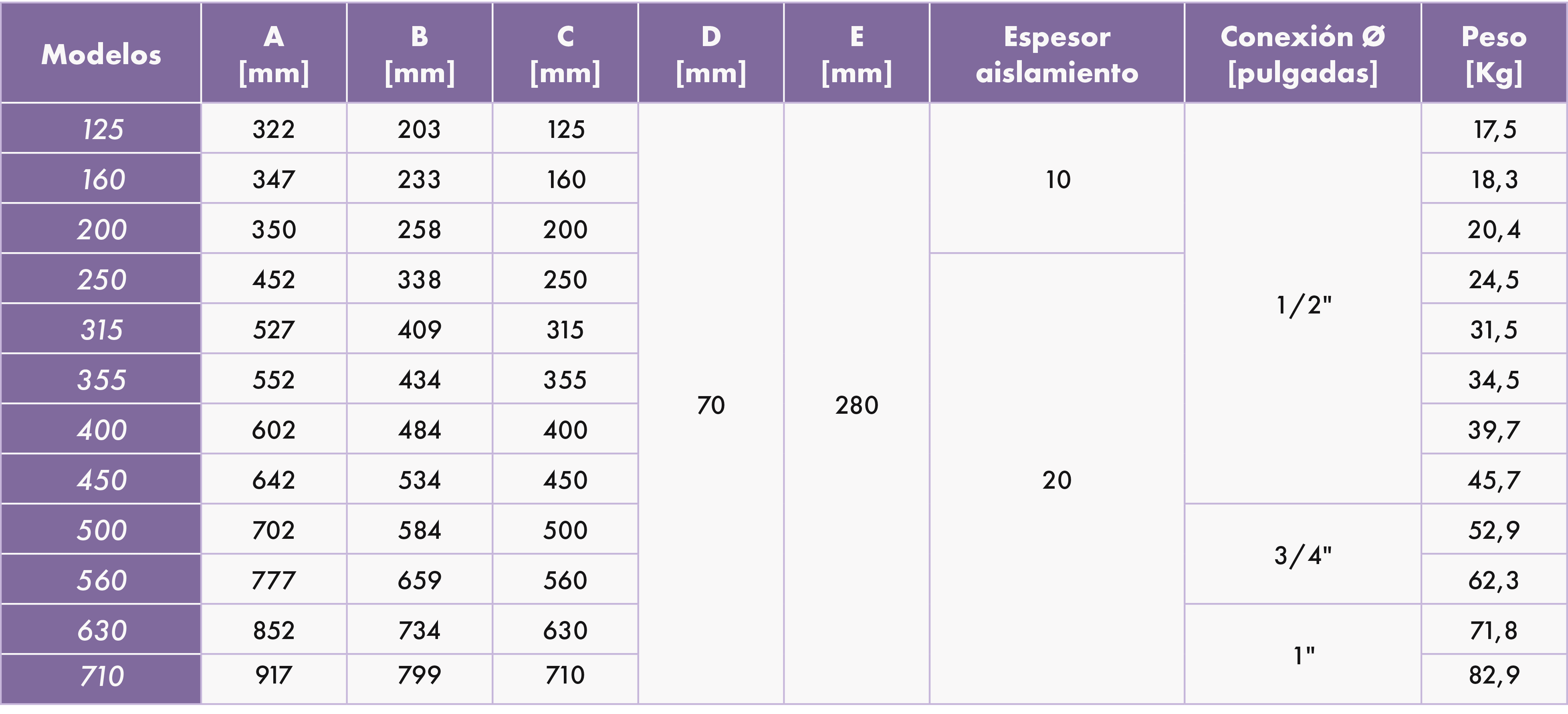

Systair® EC con aislamiento
LÍMITES DE UTILIZACIÓN
- Es preferible que este equipo siempre se monte después del ventilador.
- En caso de montaje vertical (para precalentar el aire), asegúrese de que la temperatura del aire de salida de la batería no supere el límite máximo permitido del ventilador o de la unidad de tratamiento de aire.
- Es recomendable tener al menos 1 m de espacio libre entre la salida del ventilador y la batería para que el flujo se distribuya uniformemente sobre la superficie de la batería.
SELECCIÓN

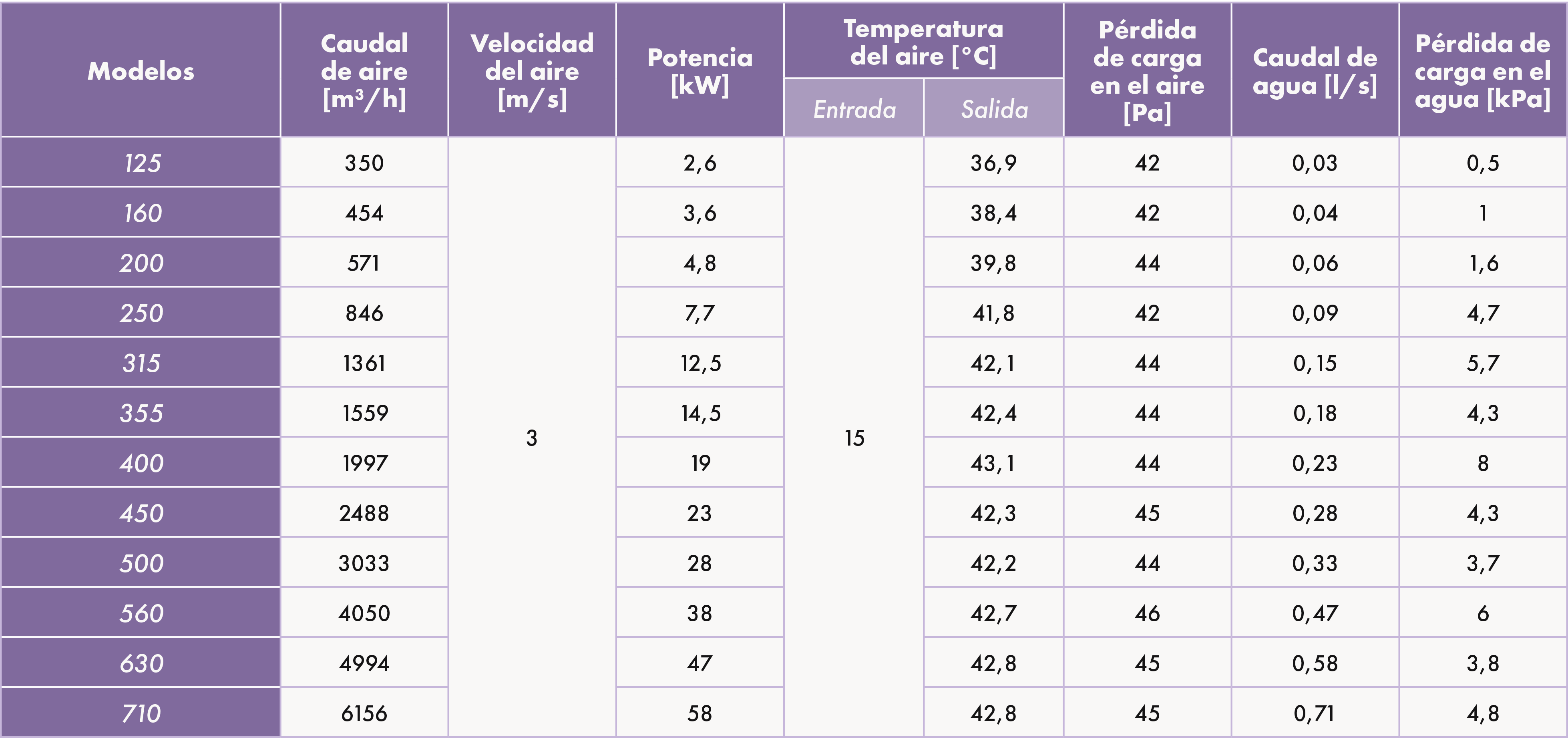

TABLA DE SELECCIÓN
Systair® EC y EC aislados:
régimen hídrico 90/70° C, temperatura de entrada de aire 15° C

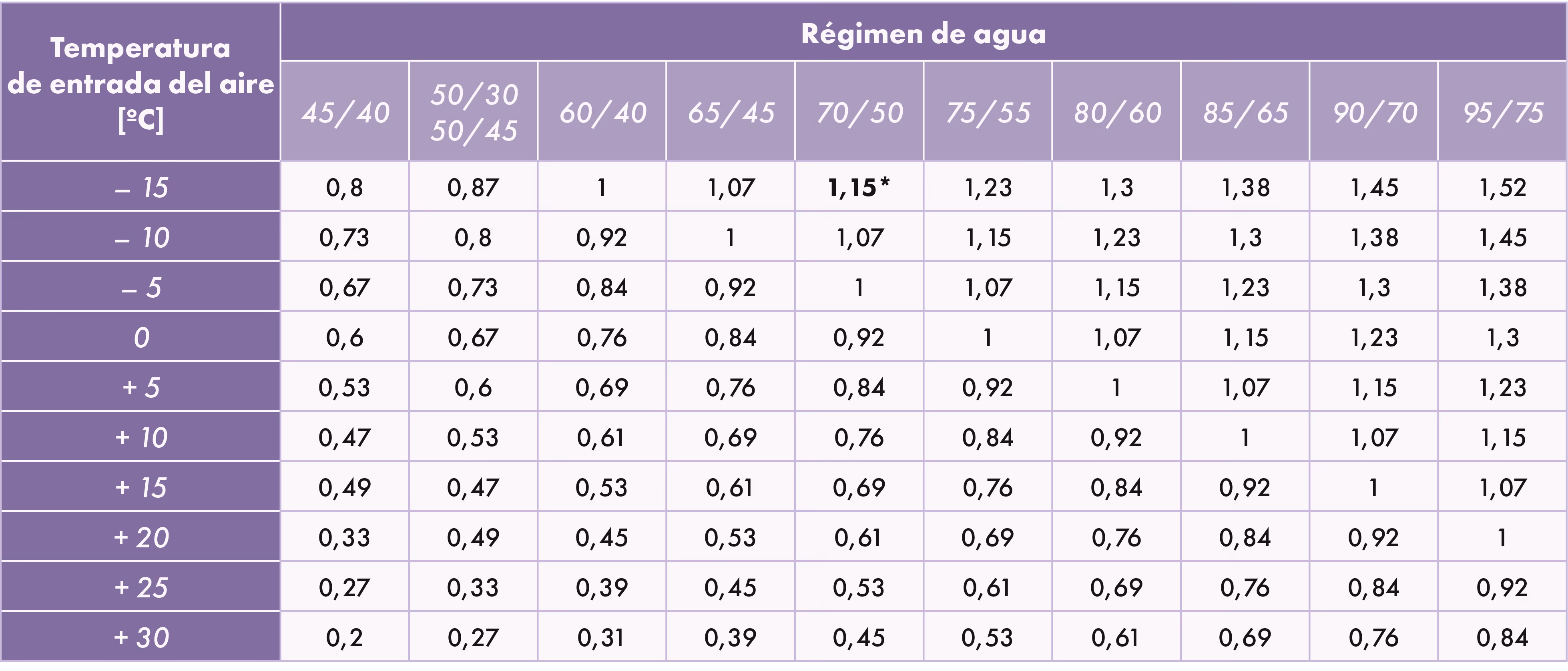

COEFICIENTES DE CORRECCIÓN PARA POTENCIAS DE CALENTAMIENTO
Systair® EC y EC aislados:
Tabla:
- Coeficientes de corrección que se aplicarán a las potencias de la tabla de selección en función de las diferentes temperaturas de entrada de aire y suministro de agua (base de cálculo: aire 15 °C, agua 90/70 °C).
*Ejemplo:
- La potencia de una batería Systair® EC 125 se considera en las siguientes condiciones:
- Entrada de aire T° = -15° C
- Régimen hídrico = 70/50° C
- Para aire a -15 °C, el coeficiente de corrección para las potencias caloríficas a aplicar es de 1,15.
- Para una batería Systair® EC 125, la potencia corregida en estas condiciones será entonces: 2,6 x 1,15 = 2,99 kW.
INSTALACIÓN
ACCESORIOS
Systair’O®
Regulação de baterias a água: solução de controlo para sistemas de tratamento de ar.
Consulte AQUI a ficha de produto para mais informações.
