Rectilys® ECM

caja de ventilación de bajo consumo con carcasa de filtro

Esto es un texto dentro de un bloque div.

No se ha encontrado ningún artículo.

Esto es un texto dentro de un bloque div.

Rectilys® ECM

Ventajas

Motor de bajo consumo con tecnología ECM.
Caudal regulable por potenciómetro integrado de serie.
Aislamiento de 25 mm: bajo nivel sonoro.
Compatible con todos los controladores Evolys® (control remoto, caudal presión constante, entre otros).

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

8 modelos.
Conexiones circulares Ø 160 a 500 mm.
Caudal máximo de 6000 m³/h.

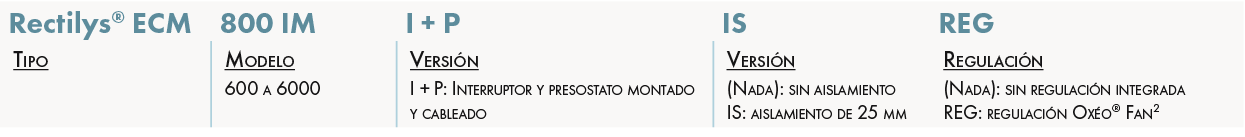

DENOMINACIÓN

APLICACIÓN / USO

Caja de extracción y impulsión para aire limpio.
Conexión en conductos circulares.
Cumple con los requisitos del reglamento de la UE nº 1253/2014.

CONSTRUCCIÓN / COMPOSICIÓN

Cubierta:

Carcasa de chapa de acero galvanizada.
Conexión de succión y impulsión circular.
Raíles para montar un filtro de tipo ISO gravimétrico 65% (G4), ISO ePM 50% (F5) o ISO ePM 2,5 65% (F7).
Versión aislada: aislamiento termoacústico de lana de vidrio, clase M0, de 25 mm de espesor.

Ventilador:

Centrífugo a la acción con acoplamiento directo.

Motorización:

Motor EC (conmutado electrónicamente) con rotor externo.
Monofásico 230 V ~ 50/60 Hz.
Variación electrónica de la velocidad: por potenciómetro integrado, por señal externa 0-10 V, mediante mando a distancia Evolys® One, One PWM, Touch, Sens, PCO o V3.
Caja de conexiones IP 55, situada en el exterior de la caja con potenciómetro integrado para ajustar el caudal de 0 a 100%.
Interruptor de corte local instalado de serie.
Presostato calibrado y montado de serie en la versión sin regulación.

Regulación del ventilador Oxéo®:

Panel de control integrado en la caja para el funcionamiento en caudal variable 0-10 V, caudal constante, o presión constante.
Mando a distancia con cable opcional.
Módulo Bluetooth integrado.
Programación horaria.
Comunicación ModBus a GTC.

OPCIONES

EMBALAJE

Vendido por unidad.

DIMENSIONES

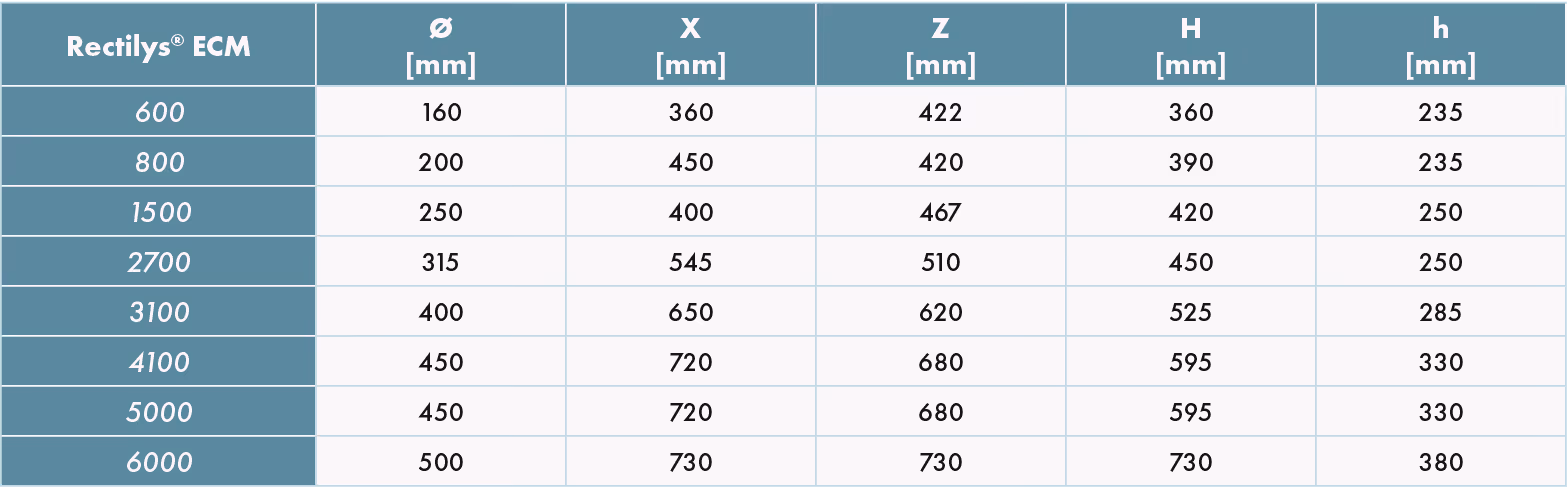

DIMENSIONES Y PESOS

‍

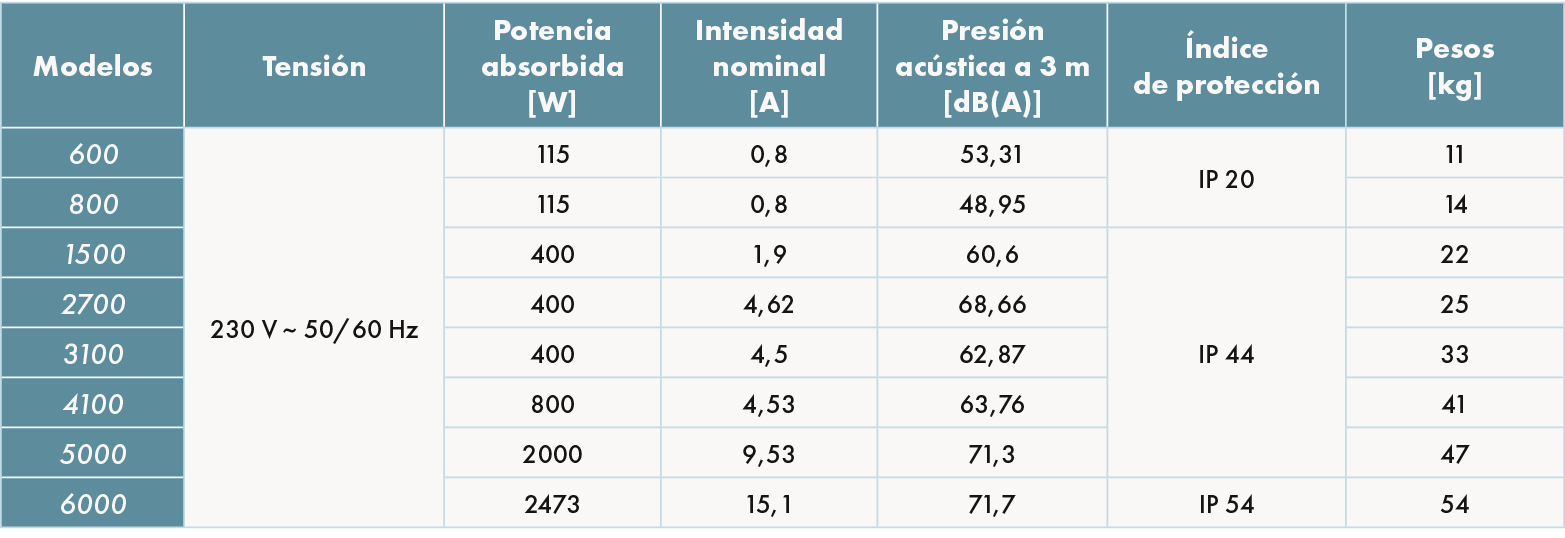

CARACTERÍSTICAS TÉCNICAS

‍

LÍMITES DE UTILIZACIÓN

Se puede instalar tanto en el exterior como en el interior.
Temperatura de funcionamiento: hasta 40º C.

SELECCIÓN

CURVAS DE SELECCIÓN

Modelo 600

‍

Modelo 800

‍

Modelo 1500

‍

Modelo 2700

‍

Modelo 3100

‍

Modelo 4100

‍

Modelo 5000

‍

Modelo 6000

‍

Las curvas de selección aquí presentadas son indicativas y podrán cambiar en función de la evolución de la gama France Air: por favor, consúltanos para más información.
