Rectilys® ECM

caixa de ventilação de baixo consumo com compartimento de filtro

This is some text inside of a div block.

No items found.

This is some text inside of a div block.

Rectilys® ECM

Vantagens

Motor de baixo consumo com tecnologia ECM.
Caudal ajustável por potenciómetro integrado de série.
Isolamento de 25 mm: baixo nível sonoro.
Compatível com todos os comandos Evolys® (comando à distância, caudal constante, pressão constante, entre outros).

No items found.

DESCRIÇÃO TÉCNICA

GAMA

8 modelos.
Ligações circulares Ø 160 a 500 mm.
Caudal máximo de 6000 m³/h.

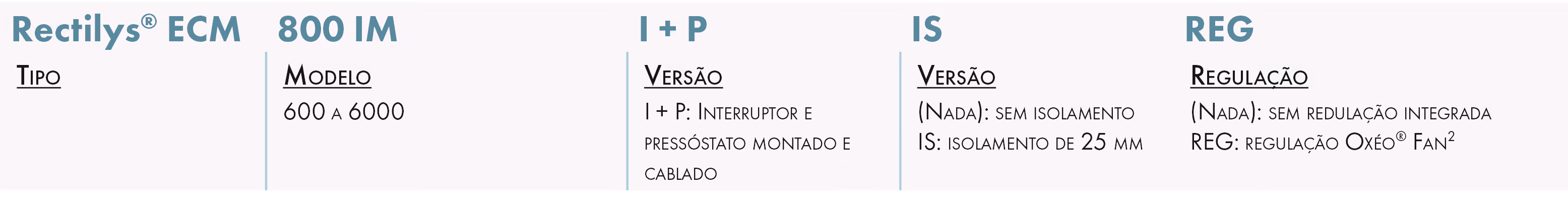

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Caixa de extração e de insuflação do ar limpo.
Ligação em condutas circulares.
Em conformidade às exigências do regulamento UE N.º 1253/2014.

CONSTRUÇÃO / COMPOSIÇÃO

Envolvente:

Caixa em chapa de aço galvanizado.
Picagem da aspiração e da insuflação circular.
Calhas para montagem de um filtro do tipo ISO gravimétrico 65% (G4), ISO ePM 50% (F5) ou ISO ePM 2,5 65% (F7).
Versão isolada: isolamento termo-acústico em lã de vidro, classe M0, com 25 mm de espessura.

Ventilador:

Centrífugo à ação com acoplamento direto.

Motorização:

Motor EC (comutação eletrónica) com rotor externo.
Monofásico 230 V ~ 50/60 Hz.
Variação eletrónica da velocidade: por potenciómetro integrado, por sinal externo 0-10 V, através de comando à distância Evolys® One, One PWM, Touch, Sens, PCO ou V3.
Caixa de ligações IP 55, localizada no exterior da caixa com potenciómetro integrado para regulação do caudal de 0 a 100%.
Interruptor de corte local instalado de série.
Pressóstato calibrado emontado de origem na versão sem regulação.

Regulação Oxéo® Fan:

Painel de controlo integrado na caixa para funcionamento em caudal variável 0-10 V, caudal constante, ou pressão constante.
Controlo remoto com fio opcional.
Módulo Bluetooth integrado.
Programação horária.
Comunicação ModBus à GTC.

OPÇÕES

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

ATRAVANCAMENTOS E PESOS

‍

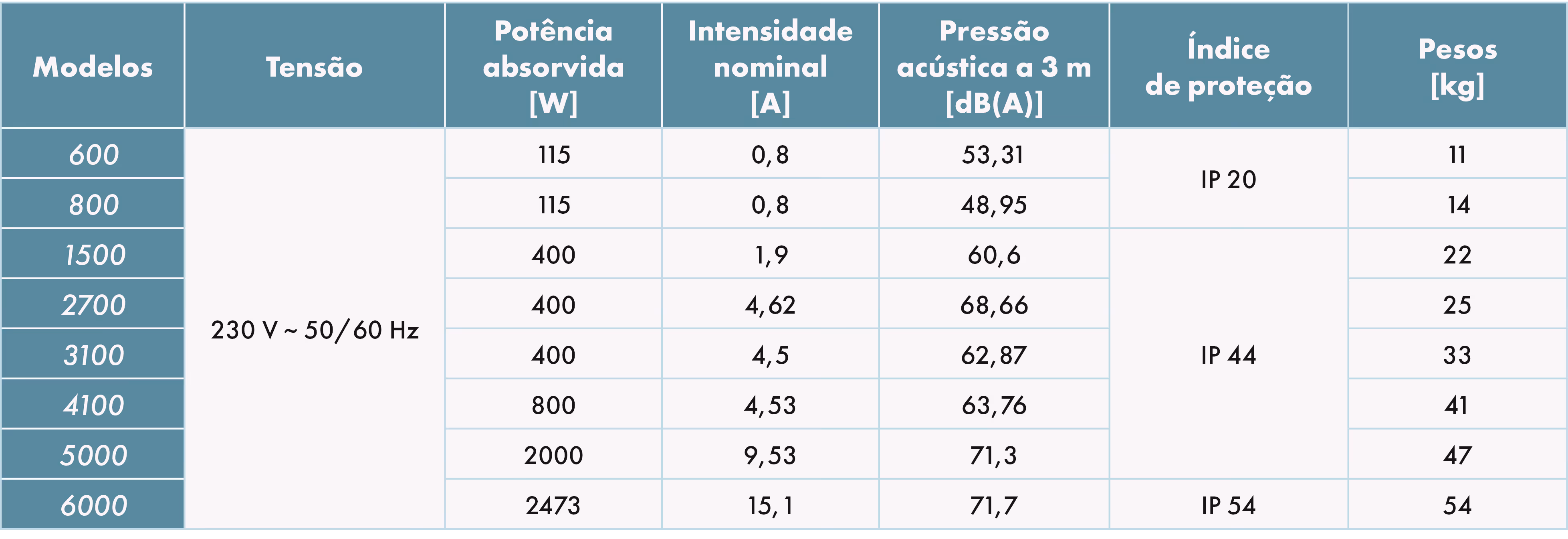

CARACTERÍSTICAS TÉCNICAS

‍

LIMITES DE UTILIZAÇÃO

Instalação possível tanto no exterior como no interior.
Temperatura de funcionamento: até 40º C.

SELEÇÃO

CURVAS DE SELEÇÃO

Modelo 600

‍

Modelo 800

‍

Modelo 1500

‍

Modelo 2700

‍

Modelo 3100

‍

Modelo 4100

‍

Modelo 5000

‍

Modelo 6000

‍

As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
