Canal’Air® C ECM
ventilador centrífugo por conductos con motor de bajo consumo
Ventajas
Motor de bajo consumo con tecnología ECM.
Compacto y fácil de instalar.
Caudal ajustable mediante potenciómetro original integrado.
Compatible con todos los controles Evolys® (control remoto, caudal constante, presión constante).
DESCRIPCIÓN TÉCNICA
GAMA
- Compuesta por 8 modelos.
- Conexiones circulares de 100 a 315 mm de diámetro.
- Caudal máximo de hasta 2000 m³/h.
DESIGNACIÓN
APLICACIÓN/USO
- Ventilación de aire limpia.
- Se puede utilizar para insuflación o extracción, con o sin batería
(Systair® Cirec). - Instalación en cualquier punto de la red de tuberías.
- Instalación en varias posiciones (soporte de montaje para montaje suspendido).
CONSTRUCCIÓN/COMPOSICIÓN
Cubierta:
Chapa de acero galvanizado.
Conexión mediante férulas circulares.
Ventilador:
Modelos C 100 a C 200 con solapas de plástico.
Modelos C 250 a C 315 con aletas de acero.
Equilibrado dinámicamente.
Montado directamente en el motor.
Motorización:
- Motor EC (conmutación electrónica) con rotor externo de alto rendimiento.
- Monofásico 230 V ~ 50/60 Hz.
- IP 44, clase F.
- Control mediante señal de 0-10 V o PWM.
- Variación electrónica de velocidad:
Mediante un potenciómetro integrado, mediante una señal externa de 0-10 V, mediante el mando a distancia Evolys® One, Touch o Sense.
Caja de conexiones IP 55, instalada en el exterior de la caja con potenciómetro integrado para regular el flujo del 0 al 100%.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
CONFORMIDAD DEL ERP
- El ECM Canal'Air® C es una UVNR (unidad de ventilación no residencial) del tipo de flujo único, equipada con un motor ECM de velocidad variable.
- El ECM Canal'Air® C cumple con los requisitos del Reglamento de la UE n.º 1253/2014.
DIMENSIONES Y PESOS

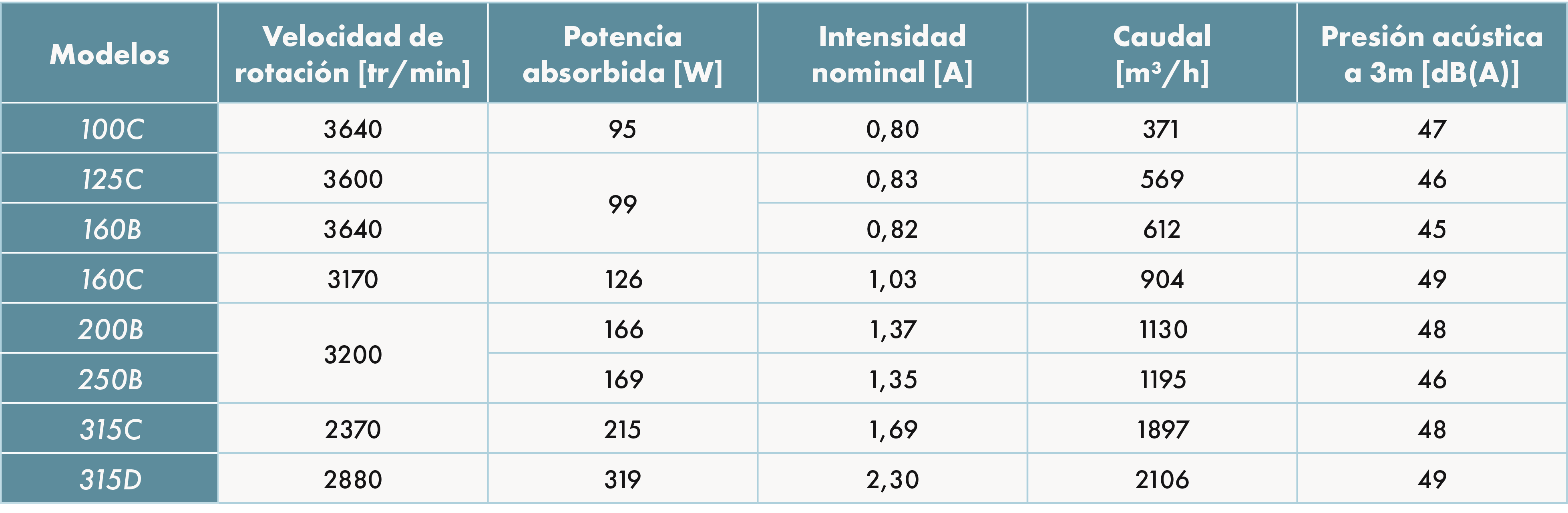

CARACTERÍSTICAS TÉCNICAS
LÍMITES DE UTILIZACIÓN
- Solo para instalación en interiores.
- Temperatura máxima: 60º C.
SELECCIÓN
CURVAS DE SELECCIÓN: SEÑAL DE CONTROL DE 10 V
Modelo 100C
Modelo 125C
Modelo 160B
Modelo 160C
Modelo 200B
Modelo 250B
Modelo 315C
Modelo 315D
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
INSTALACIÓN
INSTALACIÓN DEL VENTILADOR EN POSICIÓN HORIZONTAL O VERTICAL
- Mayor facilidad de instalación con soportes de fijación (accesorio).
Instalación más sencilla con soportes de montaje (accesorio)
ACCESORIOS
Systair® Cirec 2
Batería eléctrica circular.
Se monta únicamente cuando se descarga el ventilador.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Caixa C
Caixa porta-filtro para conduta circular, em aço galvanizado.
Painel superior amovível para substituição do filtro (com aros de espessura 24 ou 48 mm).
Filtro ISO gravimétrico 65% (G4) - não incluído.
Consulte AQUI a ficha de produto para mais informações.
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Caixa disjuntora On-Off
Accesorio eléctrico de control y protección.
Disponible en monofásico de 230 V o trifásico de 400 V.
1 velocidad, con indicación de posición, en caja impermeable IP 55.
Regulación de intensidad magnetotérmica.
Detenga la operación mediante bobina.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Junta flexível de ligação circular
Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.
Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).

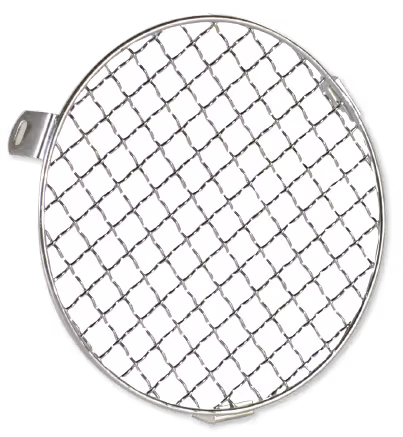

Grelha de proteção
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Touch
Comando à distância tátil, visualização da velocidade através de LED.
Comando do caudal de 100 % em ventiladores com motor EC.
Montagem em aplique, em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Sens
Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.
Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2 ou de higrometria (será necessário adicionar uma sonda exterior).
Disponível na versão com sonda de temperatura integrada tipo PT1000.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
SELECCIÓN DE ACCESORIOS ELÉCTRICOS
