Simoun®
ventilador de cubierta para extracción, ventilación y eliminación de humos F400-120, caudales de hasta 34000 m³/h
Ventajas
Solución certificada para una ventilación confortable y la eliminación de humos.
Rango de flujo extendido: hasta 34000 m³/h.
Robustez.
DESCRIPCIÓN TÉCNICA
GAMA
- Gama compuesta por 11 modelos de 1000 a 34000.
- Caudales de 300 a 34000 m³/h.
- Certificado F400-120 según EN 12101-3.
- Registro sin devolución probado y con certificación de incendio.
- Kit de descarga vertical acústica: presión acústica de hasta -6 dB.
- Paquete de protección contra humo disponible.
- Solución de doble uso de acuerdo con los requisitos del Reglamento 1253/2014.

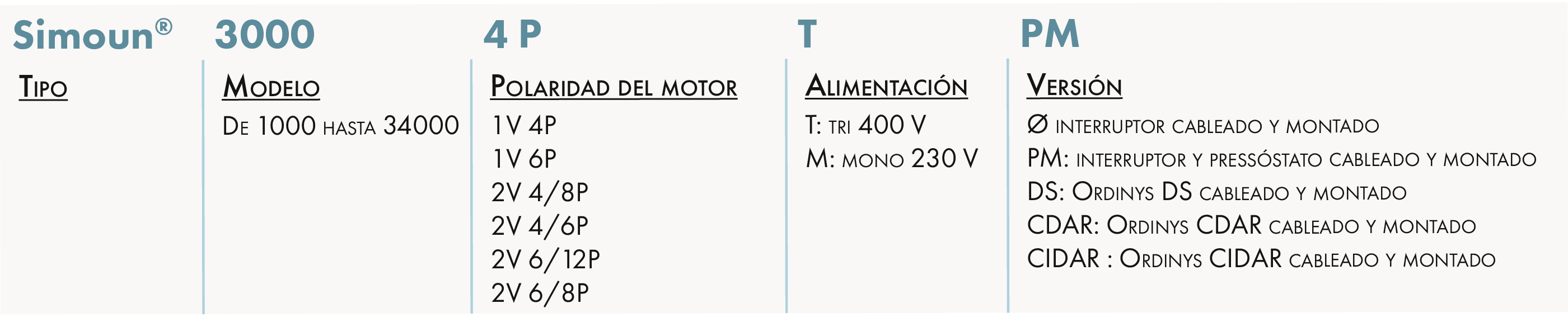

DESIGNACIÓN
APLICACIÓN/USO
- Extracción de aire en cocinas profesionales y en todos los lugares que necesitan ventilación o eliminación de humos.
CONSTRUCCIÓN/COMPOSICIÓN
Base:
- En acero galvanizado con pabellón de aspiración incorporado.
Turbina:
- Centrifugadora de reacción, de acero galvanizado, equilibrada dinámicamente.
Soporte de motor:
- Placa de acero galvanizado, conectada a la base a través de 4 soportes en perfil de aluminio.
- Red de acero galvanizado de malla cuadrada, de acuerdo con la norma EN ISO 12499.
Protección:
- ABS termomoldeado, color gris plateado, RAL 7015.
- Sistema de un cuarto de vuelta para retirar la protección y facilitar el acceso al motor y a los accesorios eléctricos.
Motorización:
- Motor con anillos, IP 55, clase F, servicio S1.
- Monofásico 230 V ~ 50 Hz, 1 velocidad (excepción: modelo 5000, no variable).
- Trifásico 230 V/400 V ~ 50 Hz, 1 velocidad.
- Dahlander trifásico de 400 V ~ 50 Hz, 2 velocidades.
- Trifásico 400 V ~ 50 Hz, 2 velocidades de bobinado independientes.
Comandos eléctricos:
- Interruptor de encendido/apagado de seguridad con envío de posición montado de serie e integrado en la cubierta del ventilador.
Variación de velocidad:
- Monofásico: inversor de tensión Varionys® M o Varionys® M RT Control® 2.
- Trifásico: variador de frecuencia Soft Drive® V2.
OPCIONES
No disponible en los modelos con control de humo y marcado CE:
- Motores especiales: fuente de alimentación ipsotérmica, tropicalizados (consúltenos para más información).
- Presostato montado como opción.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
LÍMITES DE USO
- Temperatura de funcionamiento: de -30 °C a 80 °C.
- Instalación en el exterior.
CERTIFICACIÓN DE INCENDIOS Y MARCADO CE
- Certificado de ventilación confortable y deforestación por humo.
- Certificación F400-120: extracción a 400°C durante 2 horas de acuerdo con la norma EN 12101-3.
- Certificado de conformidad CE.
CRUCES Y PESOS
Con kit acústico de descarga vertical
Kit acústico sin descarga vertical
Dimensiones del pabellón de succión

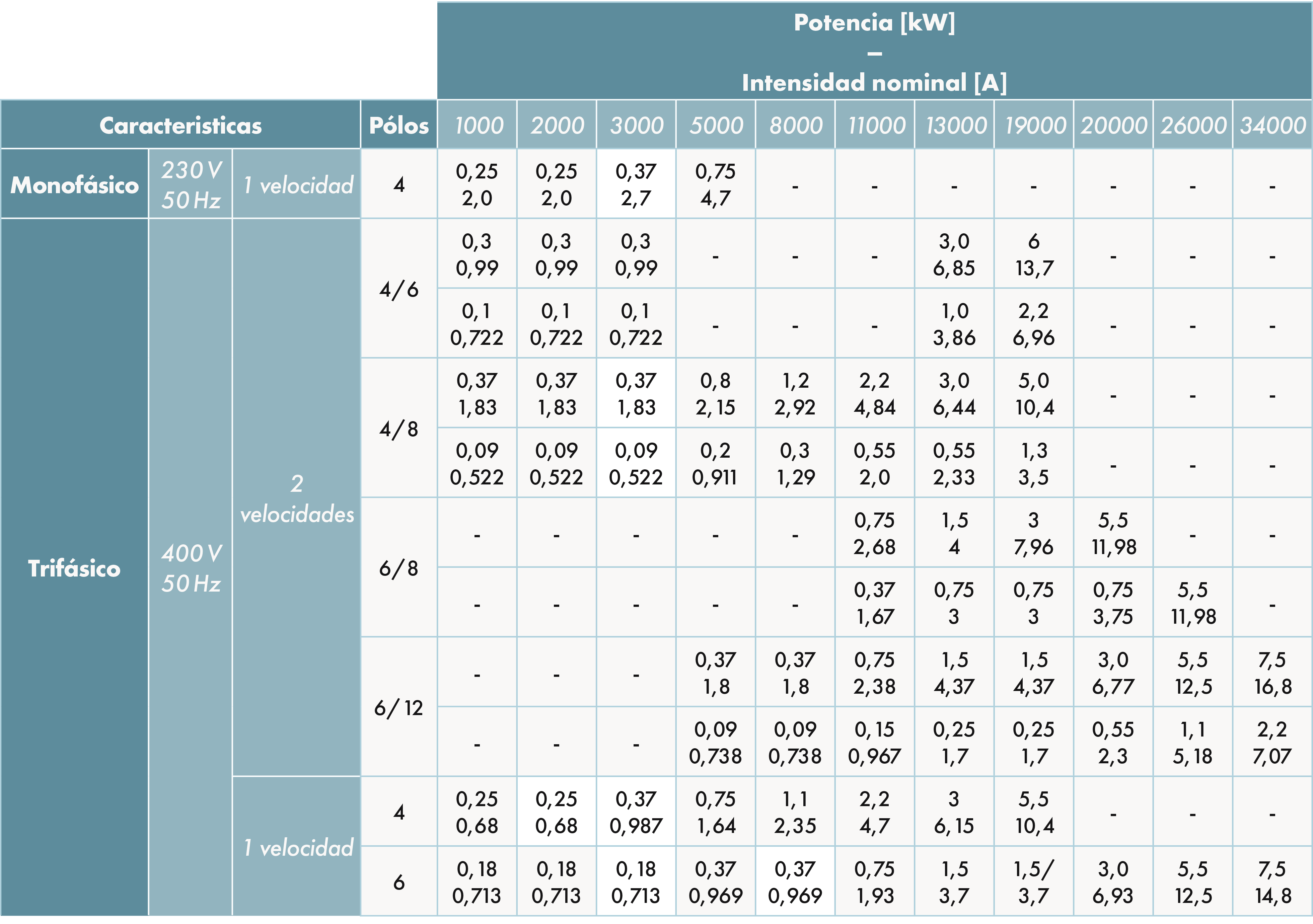

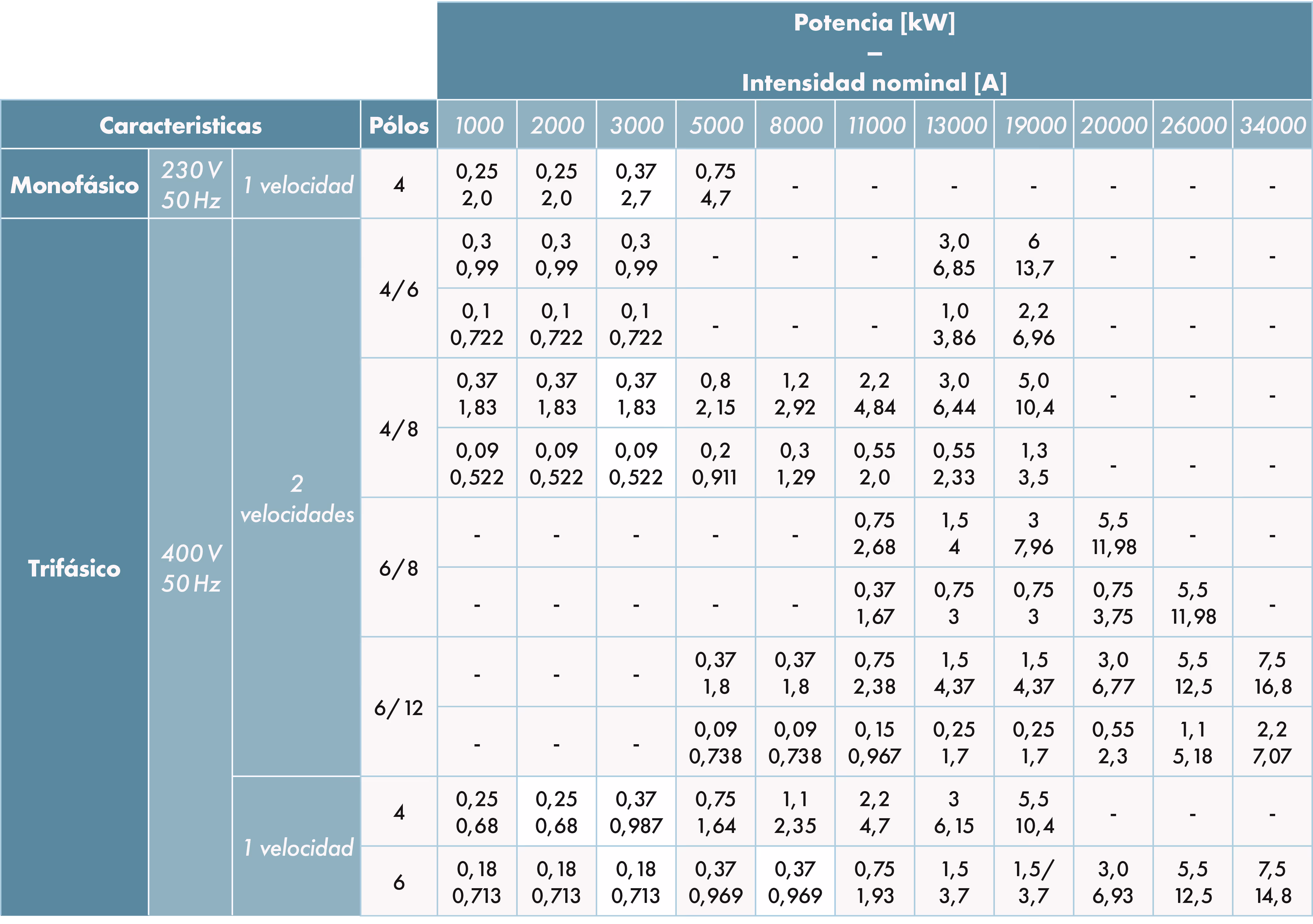

CARACTERÍSTICAS TÉCNICAS
KIT ACÚSTICO DE DESCARGA VERTICAL
Kit compuesto por 4 deflectores que son fáciles de instalar y que permiten:
- Garantice un flujo de aire vertical.
- Evite la infiltración de agua.
- Reduzca el nivel de sonido.
Concepto antiinfiltración de agua
- Figura 1:en caso de lluvia moderada, el agua cae verticalmente en un colector y luego se descarga a la base del Simoun®.
- En caso de fuertes lluvias, la inclinación de las aberturas evita que el agua llegue directamente al pabellón. Parte de la lluvia rebotará sobre las moscas. La otra parte será evacuada de la misma manera que si llueve moderadamente.
(1) - Lluvia moderada; (2) - Lluvia intensa; (3) - Colector; (4) Evacuación;
Reducción del nivel de sonido
- El kit acústico de descarga vertical viene equipado con un revestimiento antiputrefacción de polietileno de 25 mm de espesor, originalmente fijado en la parte central.
- Características acústicas: póngase en contacto con nosotros para obtener más información.
Instalación sencilla
- Garantiza la integración arquitectónica del ventilador de techo.
- Mejora la estanqueidad.

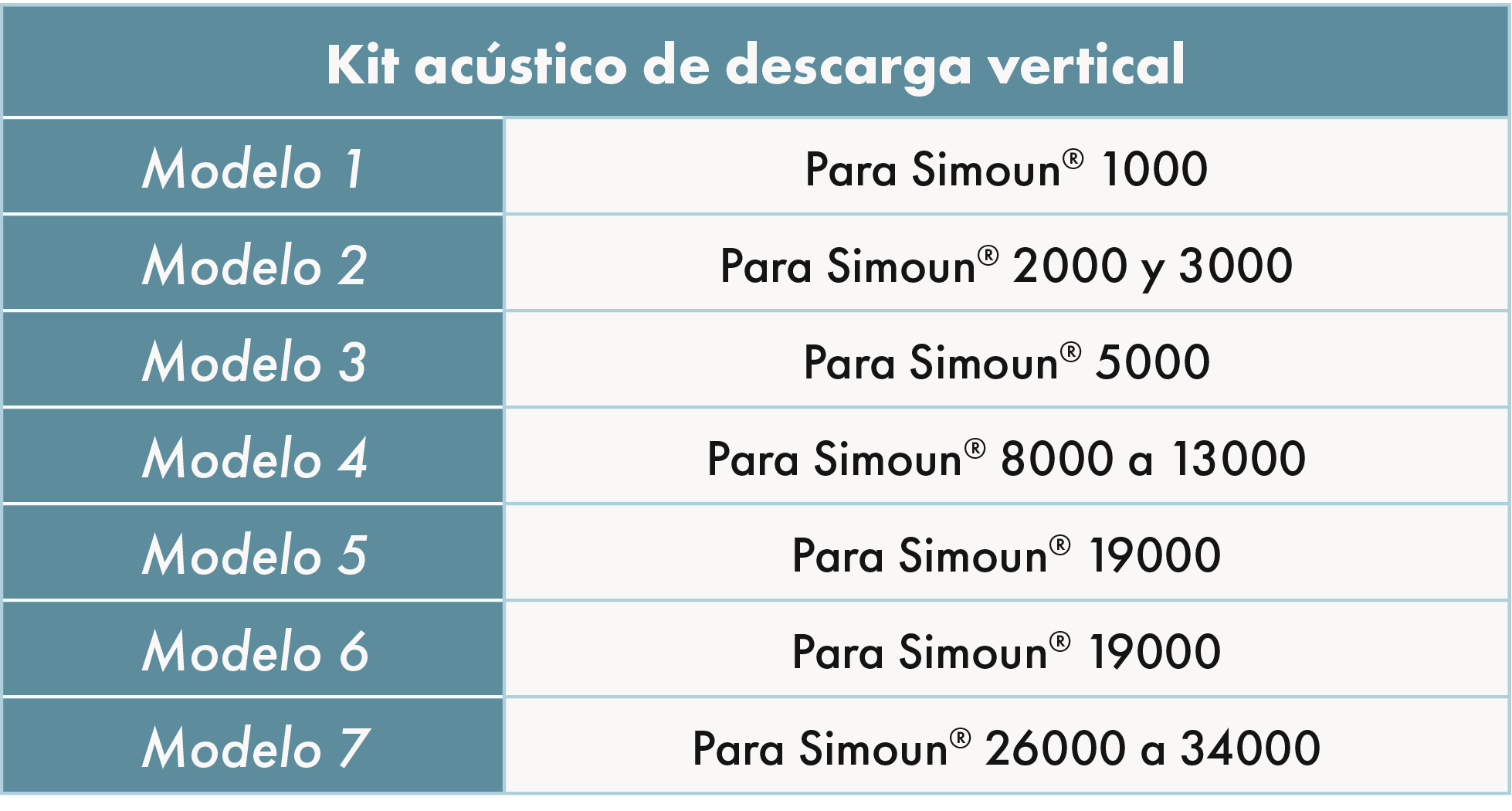

- Disponible en 7 modelos para los modelos 1000 a 34000.
Instrucciones de instalación
- Las dimensiones del ventilador de cubierta están marcadas en los soportes de los kits. Para adaptar el kit al modelo de ventilador, es necesario hacer un corte a lo largo de toda la base.
- A continuación, resalte la banda inferior del kit acústico de descarga vertical.
- Fije los 4 deflectores con los tornillos suministrados en los soportes del ventilador de techo.
PERSONALIZACIÓN
Paquete de protección contra humo Simoun®
- El paquete de protección es una solución completa, lista para instalar y que incluye todo el cableado entre el ventilador y la caja de relés.
- El interruptor de seguridad y el interruptor de presión ya están montados en la caja de relés.
3 versiones disponibles:
- Paquete de protección contra humo
- Paquete de protección contra el humo Outdoor Comfort
- Paquete integrado Comfort de protección contra la deforestación por humo
Instalación simplificada para una mayor rapidez
- Caja de relés con interruptor de presión e interruptor de seguridad con conexión eléctrica al ventilador.
Cumplimiento de las normas de seguridad
- Cableado de acuerdo con la norma NF S 61-932.
- Reglas para la instalación de sistemas de seguridad contra incendios (SSI).
Principio de selección:
- Solución optimizada siempre que la caja de relés se instale cerca del ventilador.
- Disponible en 1 o 2 velocidades.
SELECCIÓN

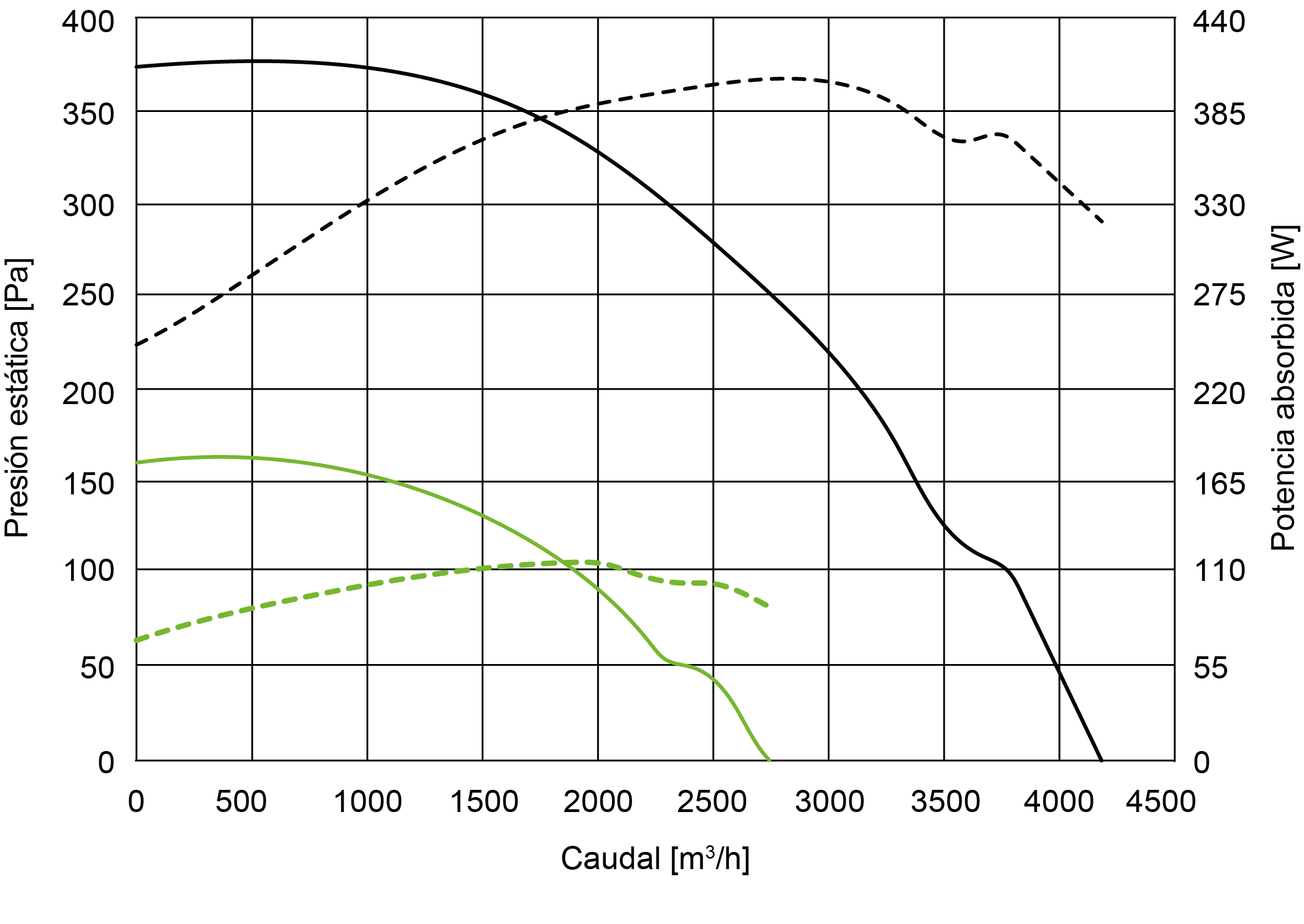

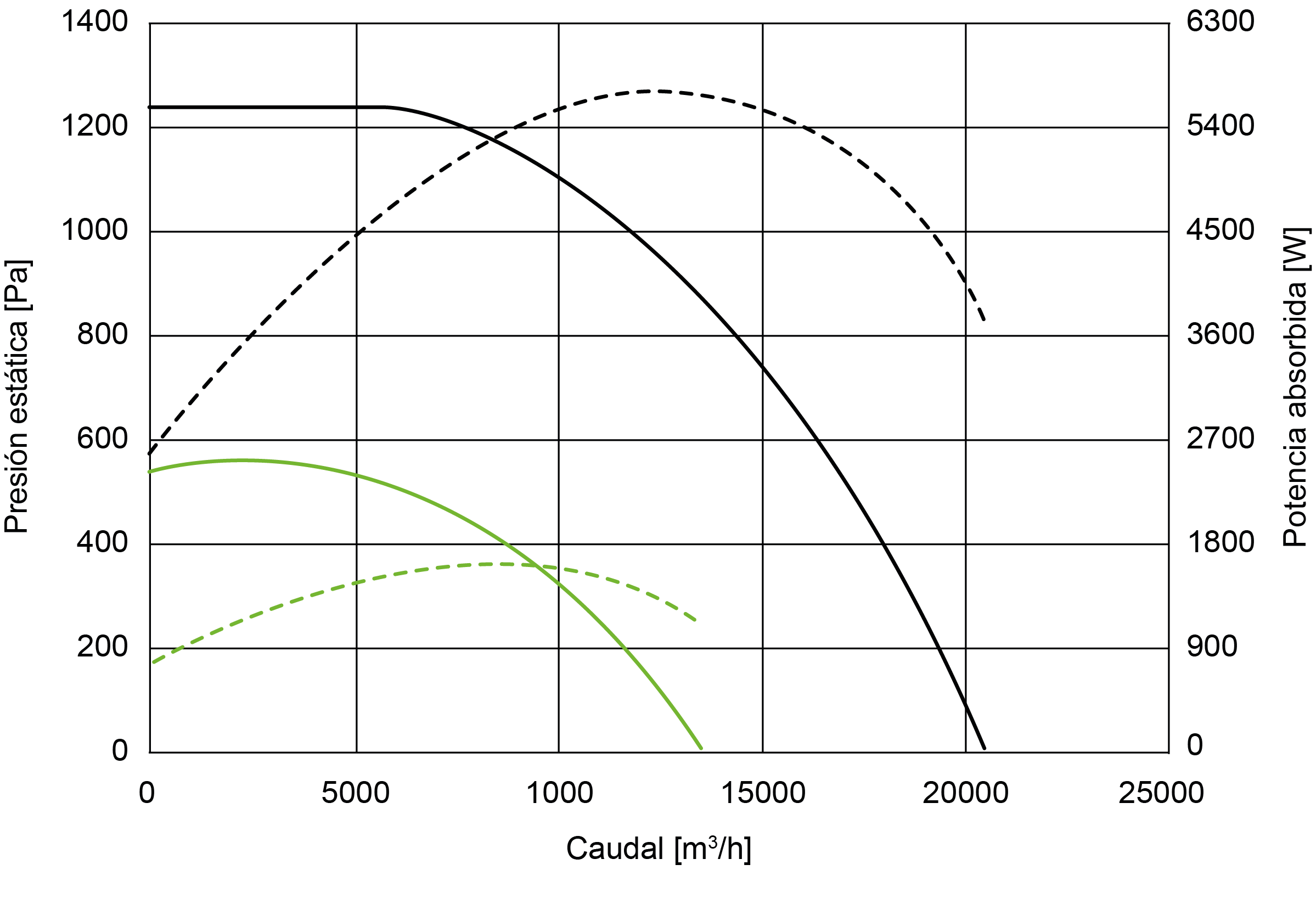

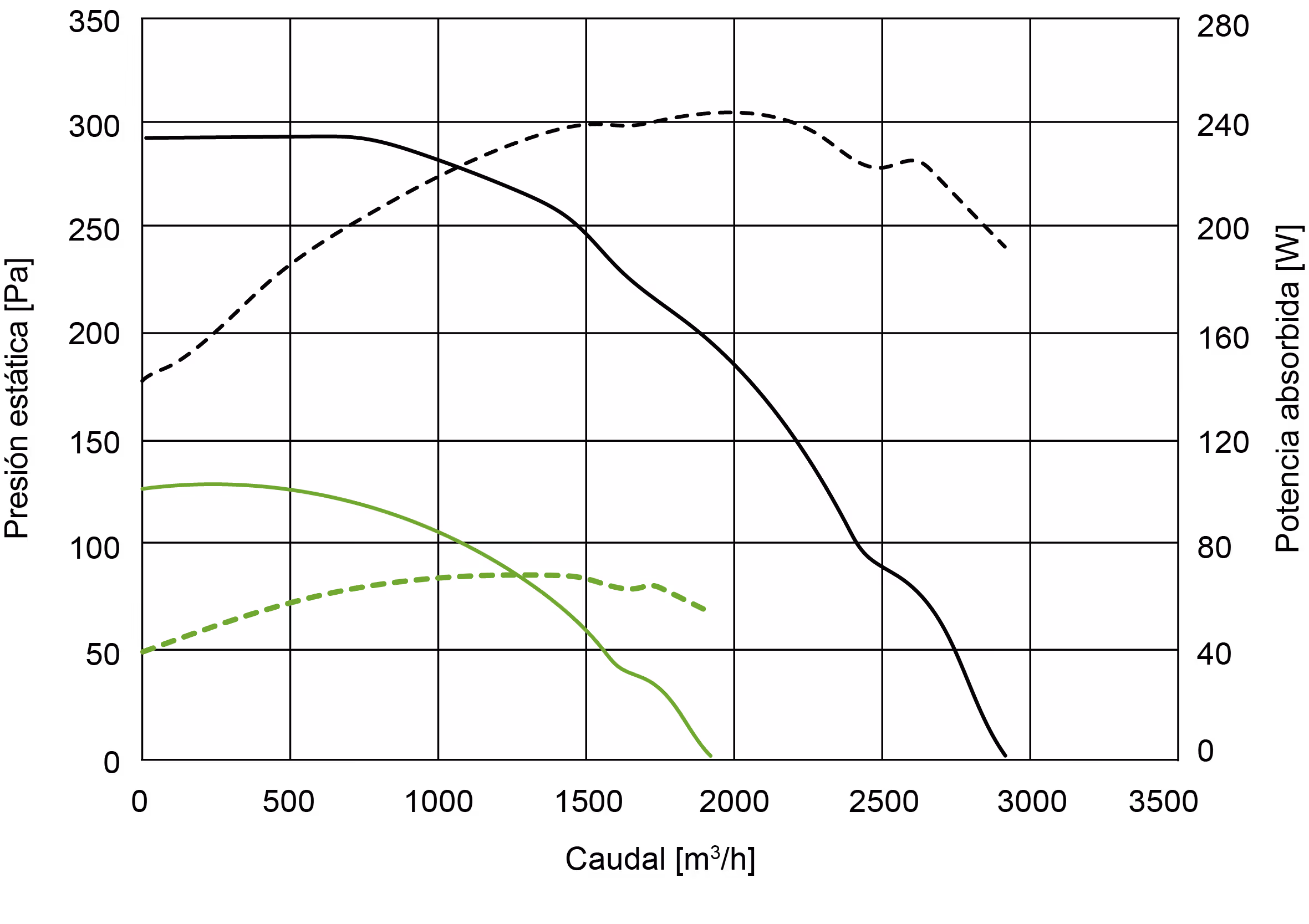

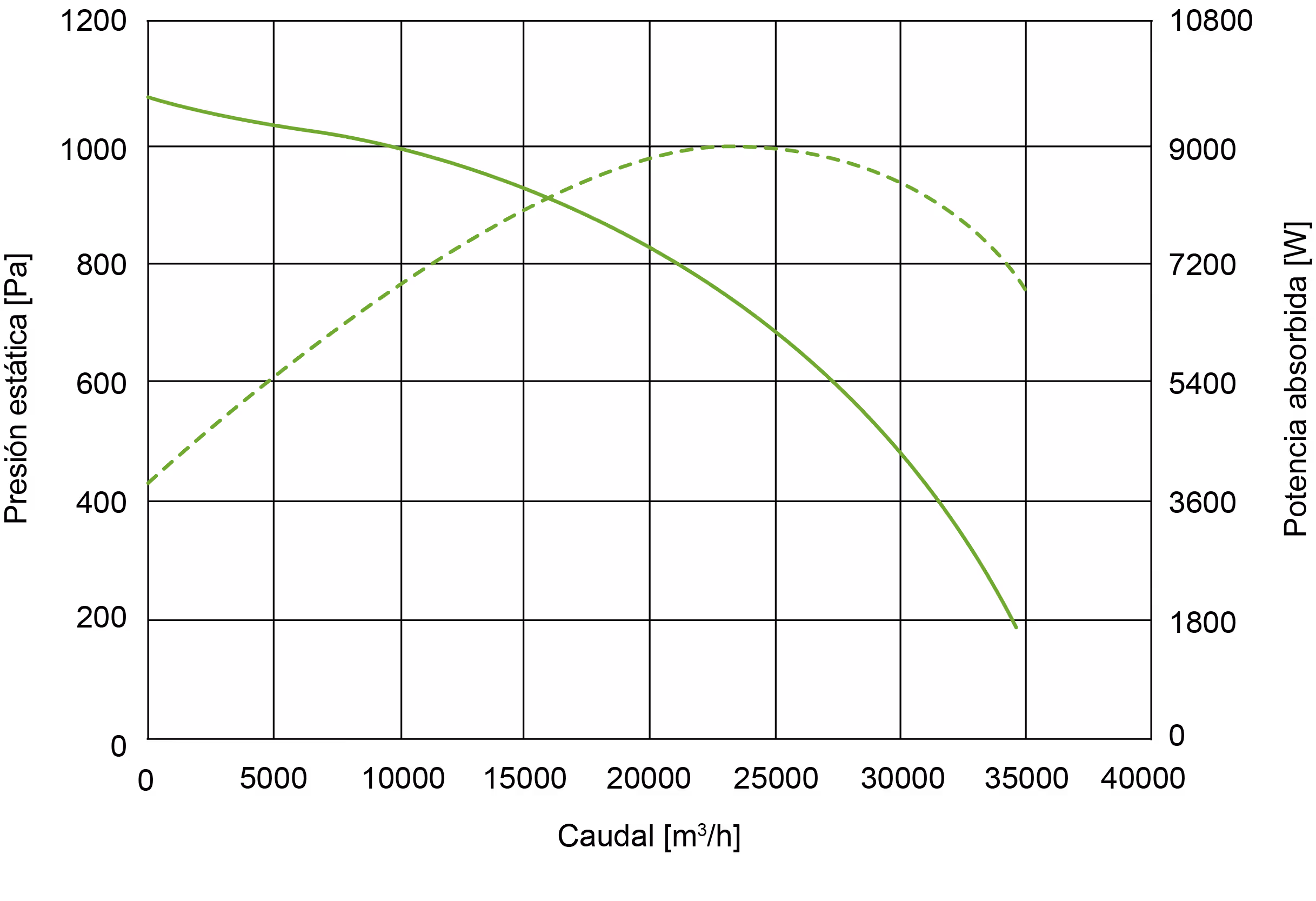

CURVAS DE SELECCIÓN PARA SIMOUN®
- Ensayos realizados de acuerdo con la norma EN ISO 5801.
Modelo 1000
Modelo 2000
Modelo 3000

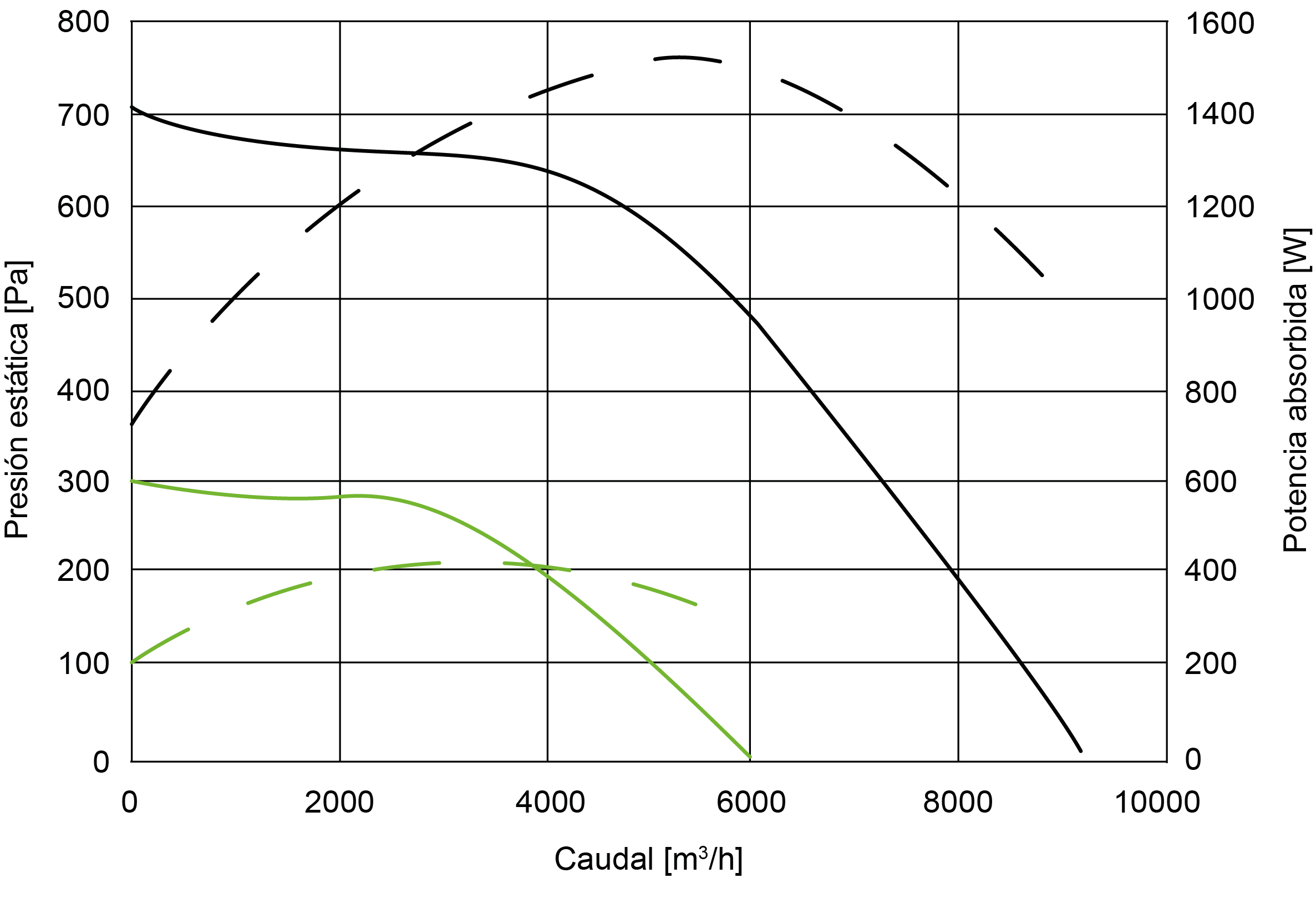

Modelo 5000

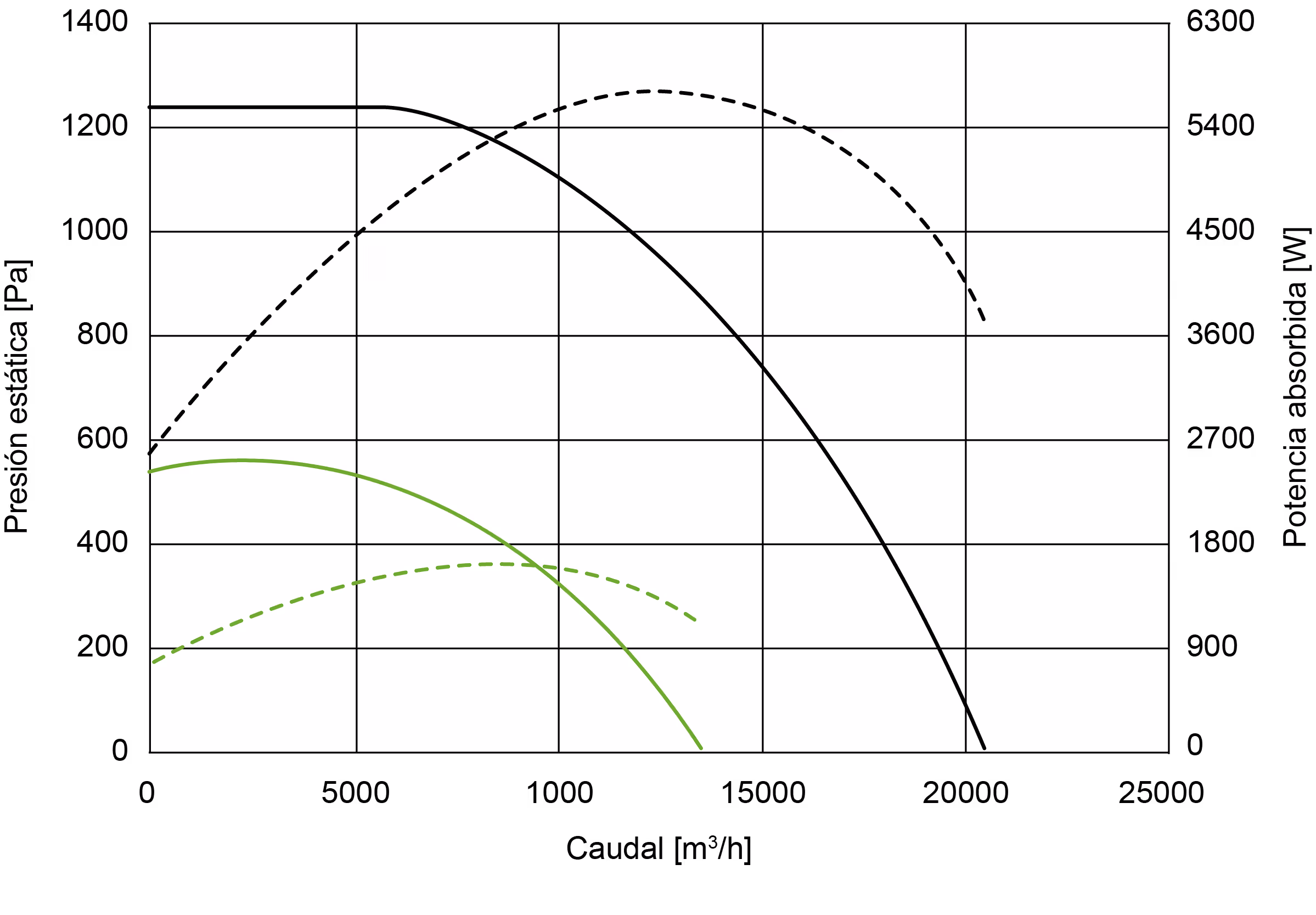

Modelo 8000
Modelo 11000

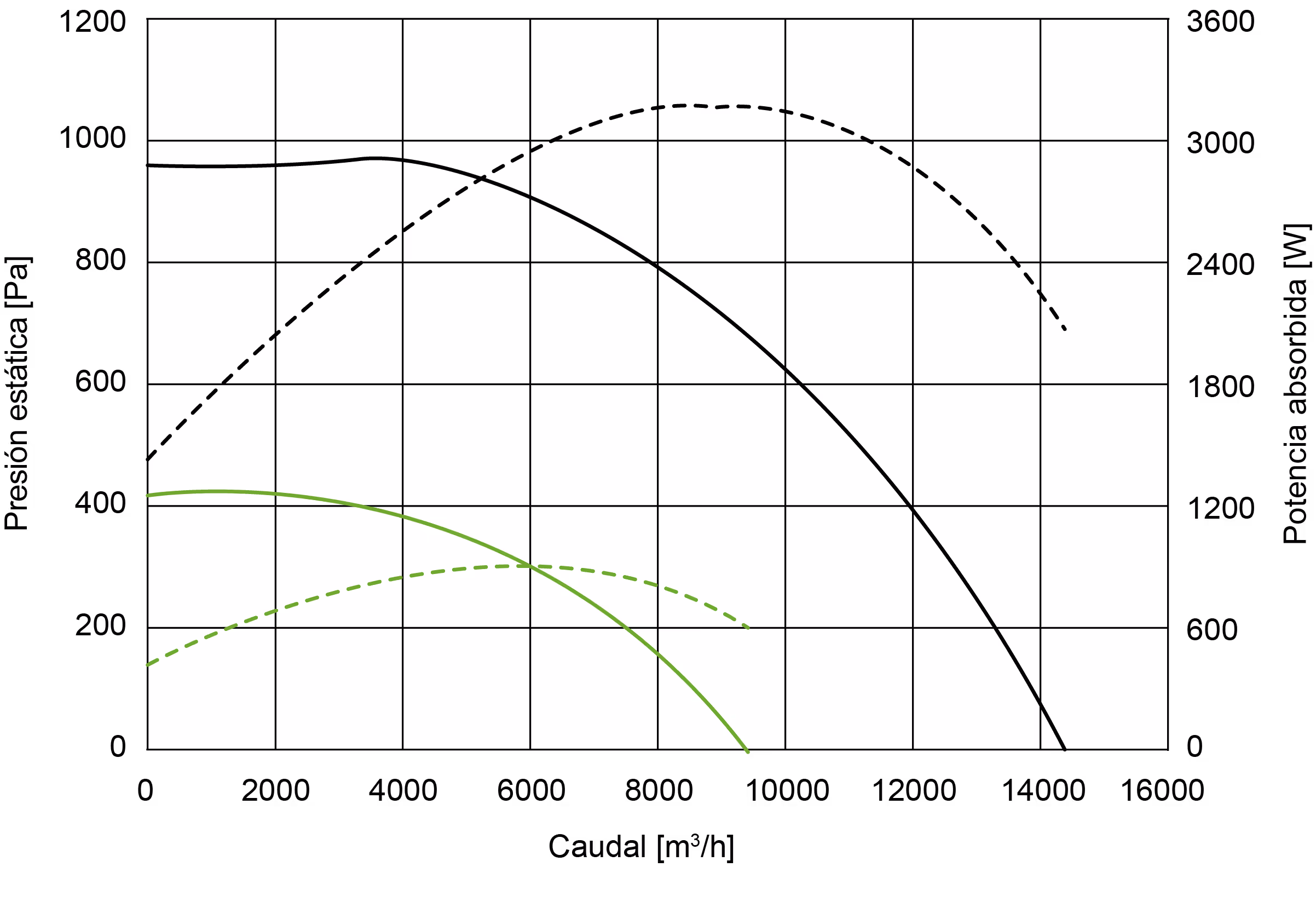

Modelo 13000

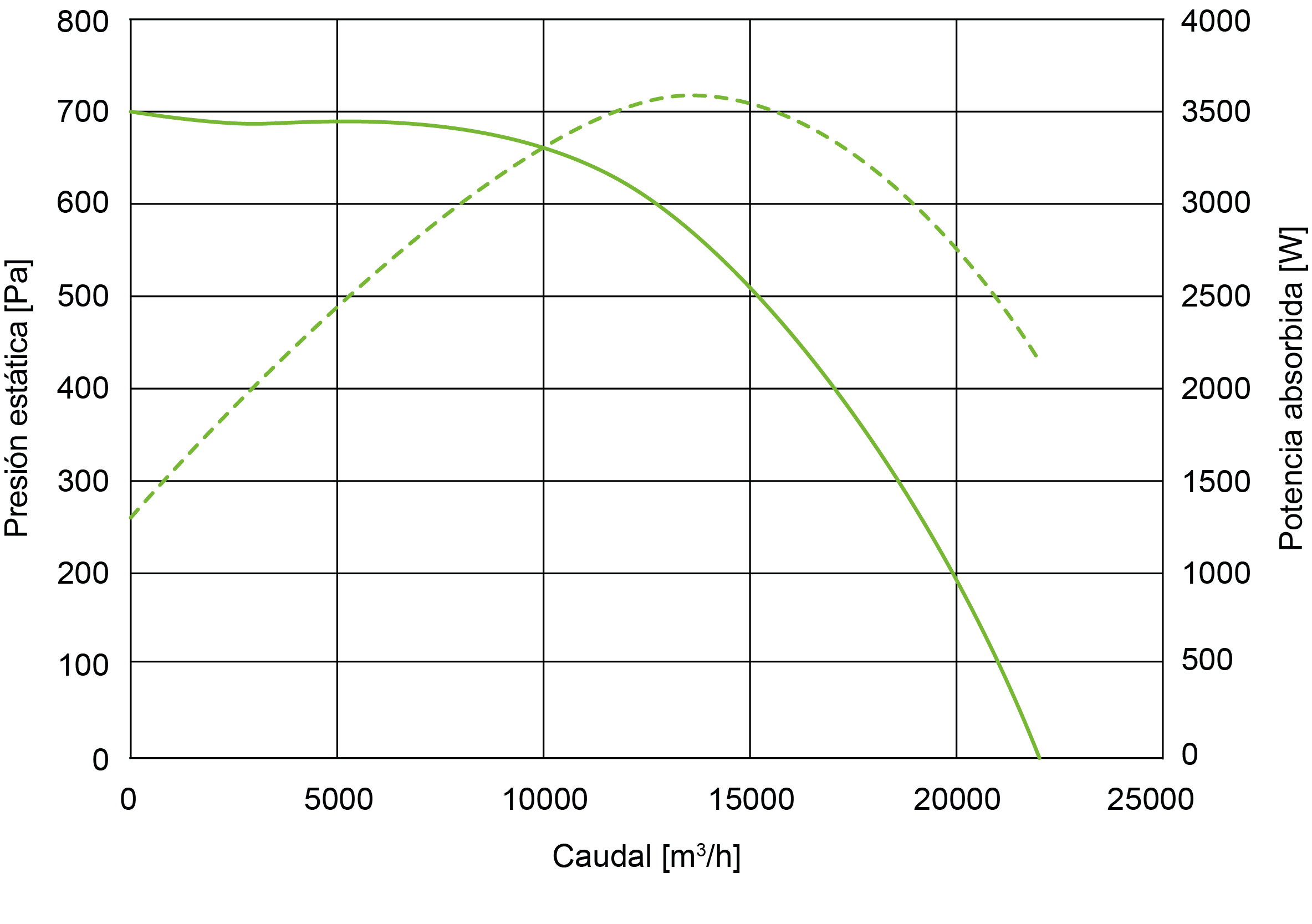

Modelo 19000

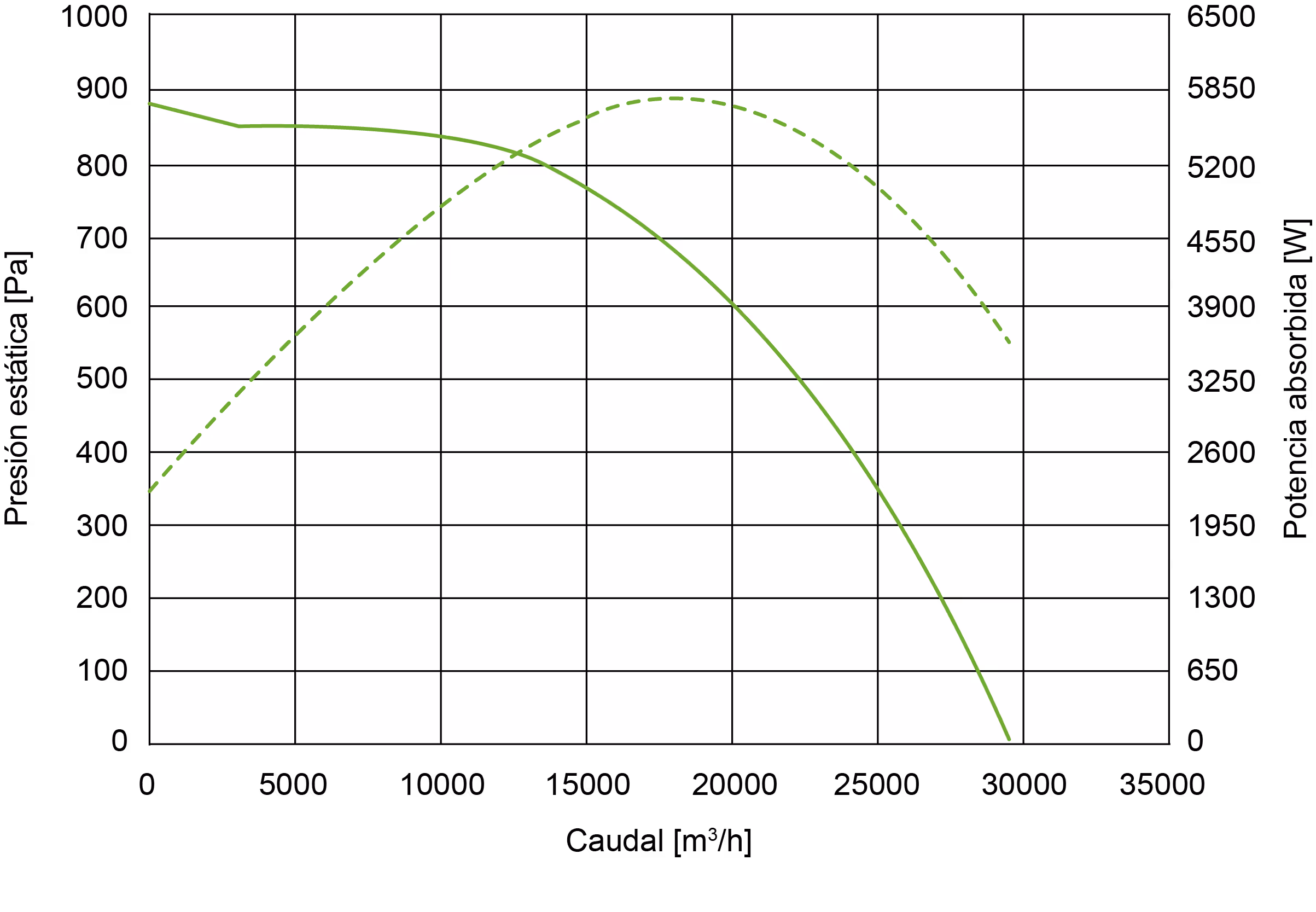

Modelo 20000
Modelo 26000
Modelo 34000
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
PÉRDIDAS DE CARGA CON KIT ACÚSTICO DE DESCARGA VERTICAL
Kit 1, 2 y 3
Kit 4 y 5
Kit 6 y 7
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
INSTALACIÓN
ACCESORIOS
Caixa disjuntora On-Off
Accesorio eléctrico de control y protección.
Disponible en monofásico de 230 V o trifásico de 400 V.
1 velocidad, con indicación de posición, en caja impermeable IP 55.
Regulación de intensidad magnetotérmica.
Detenga la operación mediante bobina.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Caixa para comando de 2 velocidades
Bobinas Dahlander o independientes, 2 velocidades, trifásicas 400 V.
En una caja impermeable IP 55, garantiza el funcionamiento de encendido/apagado y el cambio de una velocidad a otra, así como la protección térmica y el control de una electroválvula de gas.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Cuisinys® VAR
Sistema para la modulación del flujo y la activación del modo de seguridad en cocinas profesionales, solución lista para instalar.
Un único control instalado en la cocina permite el control simultáneo de la extracción y la compensación mediante la variación de frecuencia.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Gama Kwixo®
Sistema para modelar flujos en cocinas profesionales de forma automática, en función del nivel de actividad de la cocina, obtenido mediante la medición de la temperatura y la humedad.
Disponible en varios modelos: Solo, Duo, Maxi, ECM y Multi ECM.
Ordinys® DS - CDAR - CIDAR
Caixa de relés para ventiladores de desenfumagem.
Consulte as fichas de produto para mais informações: Ordinys® DS e Ordinys® CDAR - CIDAR.
Arranque suave de Ordinys®
Caja de relés de arranque suave para ventiladores de extracción de humos.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Virola de ligação circular
Estrutura de adaptação
Disponível na versão com 300 mm ou 400 mm de altura.
Interruptor-seccionador
Acessório elétrico de segurança na alimentação de ventiladores.
Consulte AQUI a ficha de produto para mais informações.
Placa de suporte de adaptação
Kit de inclinación
Permite mover el ventilador para facilitar la limpieza de la tubería y la turbina.
En acero galvanizado, se suministra con junta y tornillos, tiene 4 soportes plegables para montarse en el anillo y el brazo de soporte.
Anillo de montaje
Garantiza la instalación hermética del ventilador en la parte superior de un conducto y evita la deformación del soporte base.
De acero galvanizado, se suministra con una junta y tornillos, tiene 4 soportes plegables para montarse en la tubería.
Conducto ARO
Permite el montaje sellado del ventilador en una chimenea cilíndrica.
Equipado con 4 piezas cuadradas de acero galvanizado y una placa de soporte, se monta en el conducto cilíndrico (no suministrado) mediante 2 abrazaderas (suministradas).
Se suministra con junta de estanqueidad.
Nota: puede no estar equipado con el registro antirretroceso ni con el silenciador.
Registro sin devolución
Evita la contra-ventilación natural cuando el ventilador está apagado.
Agregue a la pérdida de carga adicional de 50 Pa.
Consta de un anillo de acero galvanizado y solapas móviles de aluminio.
El conjunto se fija debajo de la base del ventilador.
Silenciador
Atenúa la transmisión del ruido aéreo al interior del sitio de instalación.
El ventilador se fija directamente a la parte superior del silenciador en acero galvanizado.
La parte activa consiste en deflectores paralelos de material absorbente.
Añada una pérdida de carga adicional de 50 Pa.
Instalación de accesorios
El anillo de montaje, el registro antirretorno y el silenciador se pueden combinar mediante un conjunto.
SELECCIÓN DE ACCESORIOS ELÉCTRICOS
Selección de toda la gama de accesorios en el documento tarifario.
