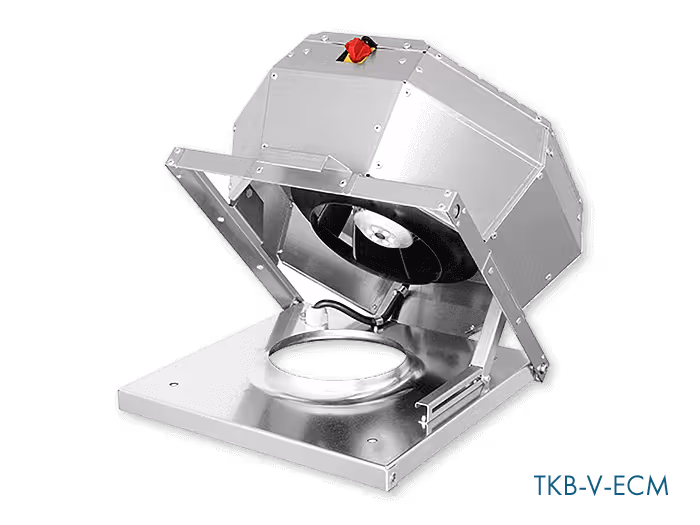

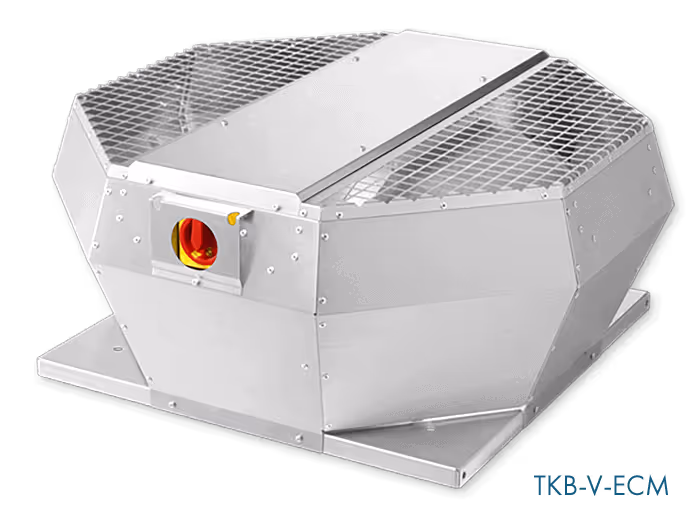

TKB H - V ECM
ventilador de cobertura compacto de baixo consumo com descarga horizontal (H) ou vertical (V)
Informações Complementares
.svg)
Vantagens
Motor de baixo consumo com tecnologia ECM.
Nível sonoro otimizado.
Estética cuidada e conceção compacta.
Regulação possível em caudal constante ou variável através de comando à distância com soluções gama Evolys® (como opção).
Envolvente em alumínio (AlMg3).
Gama
- 9 modelos para cada versão (descarga vertical ou horizontal).
- Ligações circulares Ø 220 a 630 mm.
- Caudal máximo de 18767 m³/h.
- Em conformidade às exigências do Regulamento UE N.º 1253/2014.
Designação
Aplicação / Utilização
- Extração de ar limpo pela cobertura.
Construção / Composição
Envolvente:
- Caixa em alumínio (AlMg3) de alta resistência à intempérie.
Ventilador:
- Centrífugo à reação com acoplamento direto.
Motorização:
- Motor EC (comutação eletrónica) com rotor externo.
- Monofásico 230 V ~ 50/60 Hz.
- IP 54 - Classe F.
- Caixa de ligações IP 44, localizada no exterior do ventilador de cobertura com potenciómetro integrado para regulação do caudal de 0 a 100%.
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS

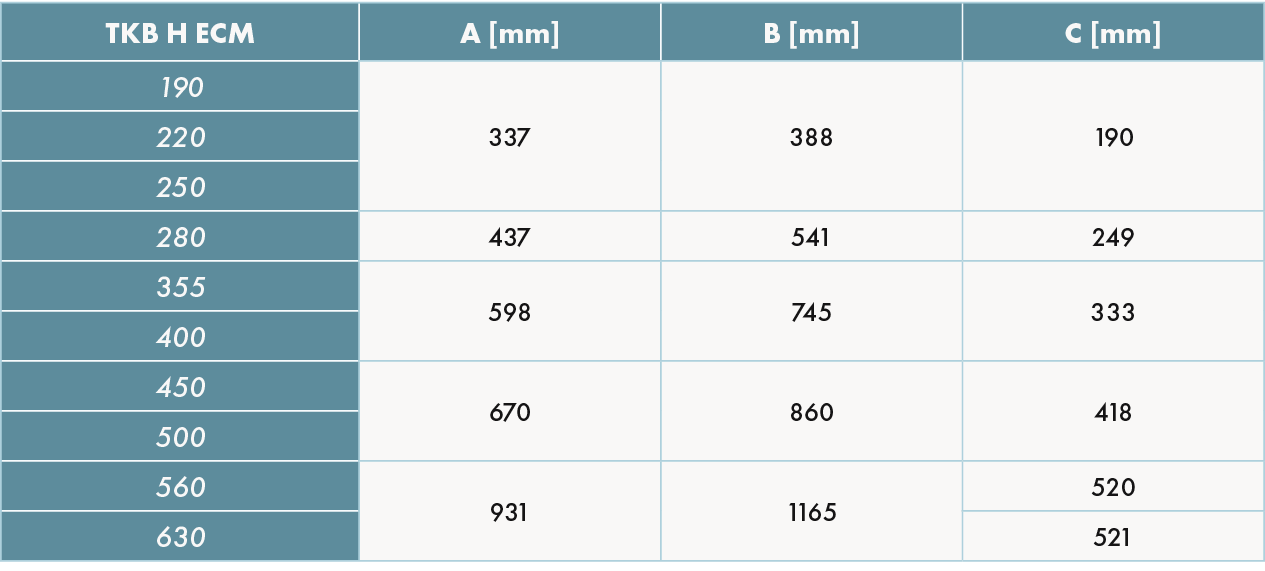

Versão horizontal

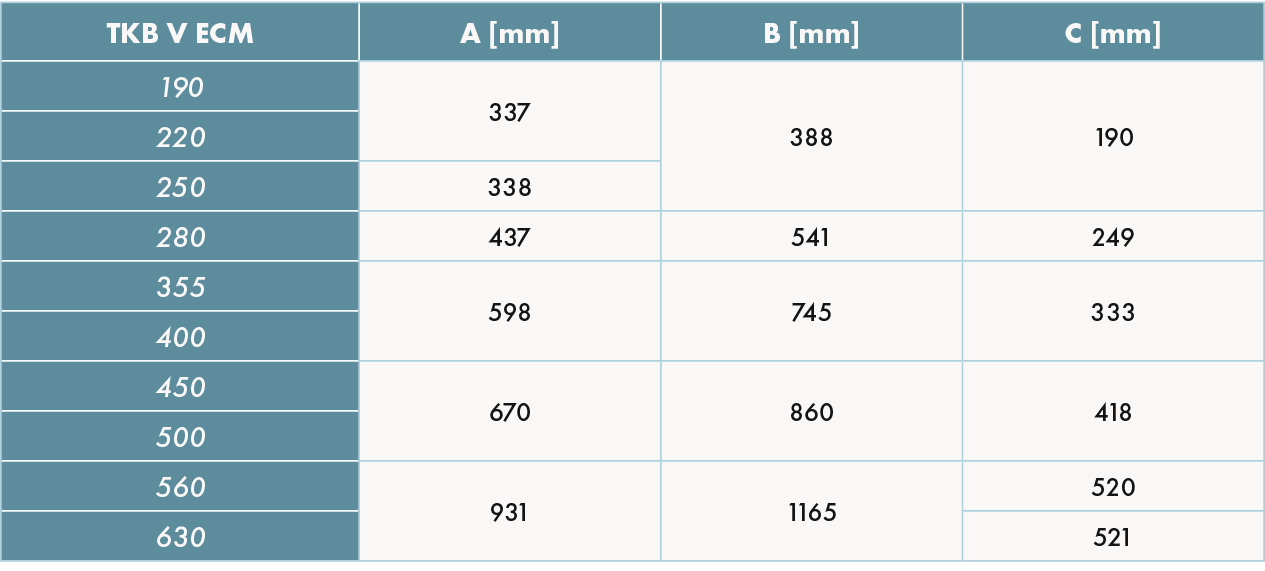

Versão vertical

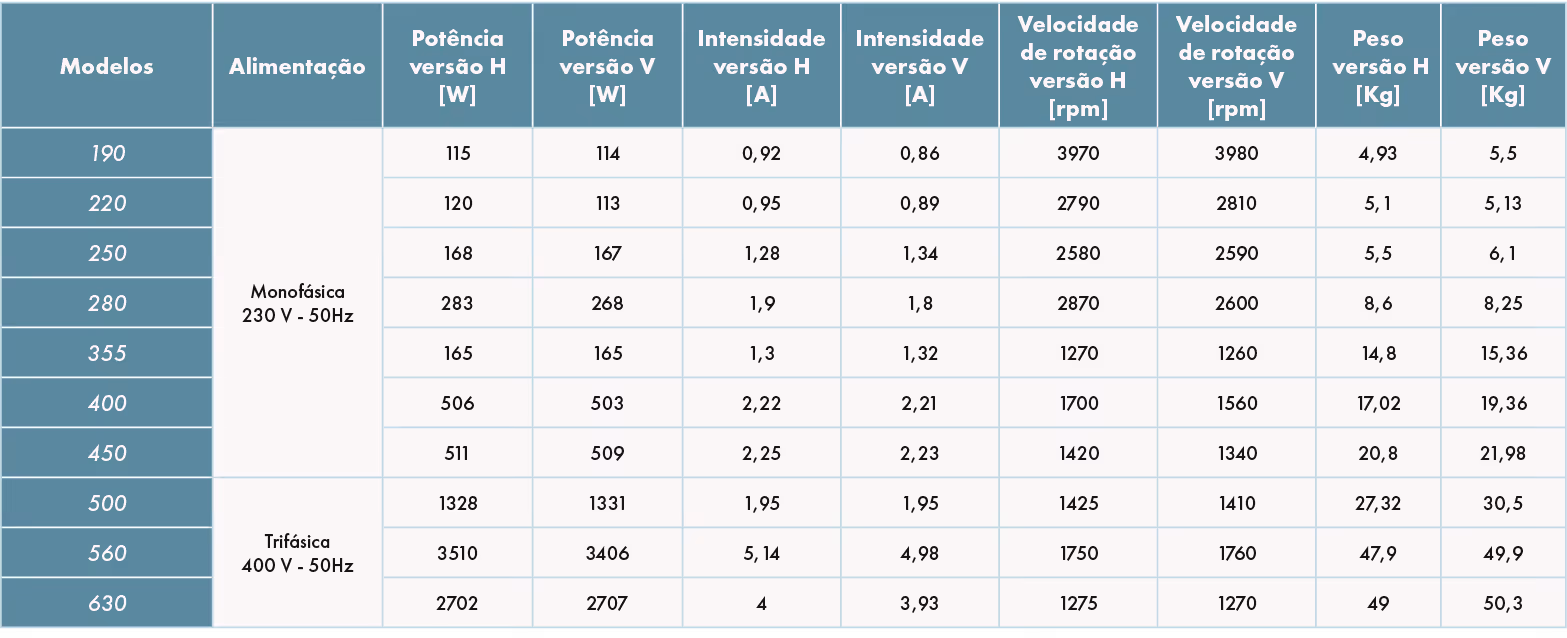

CARACTERISTICAS TÉCNICAS
DADOS ACÚSTICOS
Versão horizontal - Entrada de ar
Versão horizontal - Saída de ar
Versão vertical - Entrada de ar
Versão vertical - Saída de ar
LIMITES DE UTILIZAÇÃO
- Este equipamento pode ser instalado no exterior.
- Temperatura de funcionamento: de -25º C até 40º C.
CURVAS DE SELEÇÃO
Versão horizontal
Modelo 220
Modelo 250
Modelo 280
Modelo 355
Modelo 400
Modelo 450
Modelo 500
Modelo 560
Modelo 630
Versão vertical
Modelo 220
Modelo 250
Modelo 280
Modelo 355
Modelo 400
Modelo 450
Modelo 500
Modelo 560
Modelo 630
Evolys® Sens
Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.
Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2 ou de higrometria (será necessário adicionar uma sonda exterior).
Disponível na versão com sonda de temperatura integrada tipo PT1000.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
