TKB H - V ECM
Ventilador de techo compacto y de bajo consumo con descarga horizontal (H) o vertical (V)
Más información
.svg)
Ventajas
Motor de bajo consumo con tecnología ECM.
Nivel sonoro optimizado.
Estética refinada y diseño compacto.
Posibilidad de regulación a caudal constante o variable mediante control remoto con soluciones de la gama Evolys® (como opción).
Envolvente en aluminio (AlMg3).
Gama
- 9 modelos para cada versión (descarga vertical u horizontal).
- Conexiones circulares Ø 220 a 630 mm.
- Caudal máximo de 18767 m³/h.
- Cumple con los requisitos del Reglamento de la UE Nº 1253/2014.
Denominación
Aplicación / Utilización
- Extracción de aire limpio por el techo.
Construcción / Composición
Cubierta:
- Carcasa de aluminio (AlMg3), muy resistente a la intemperie.
Ventilador:
- Centrífuga de reacción con acoplamiento directo.
Motorización:
- Motor EC (conmutado electrónicamente) con rotor externo.
- Monofásico 230 V ~ 50/60 Hz.
- IP 54 - Clase F.
- Caja de conexiones IP 44, situada en el exterior del ventilador de tejado con potenciómetro integrado para ajustar el caudal de 0 a 100%.
Opciones
Embalaje
- Vendido por unidad.
DIMENSIONES
Versión horizontal
Versión vertical

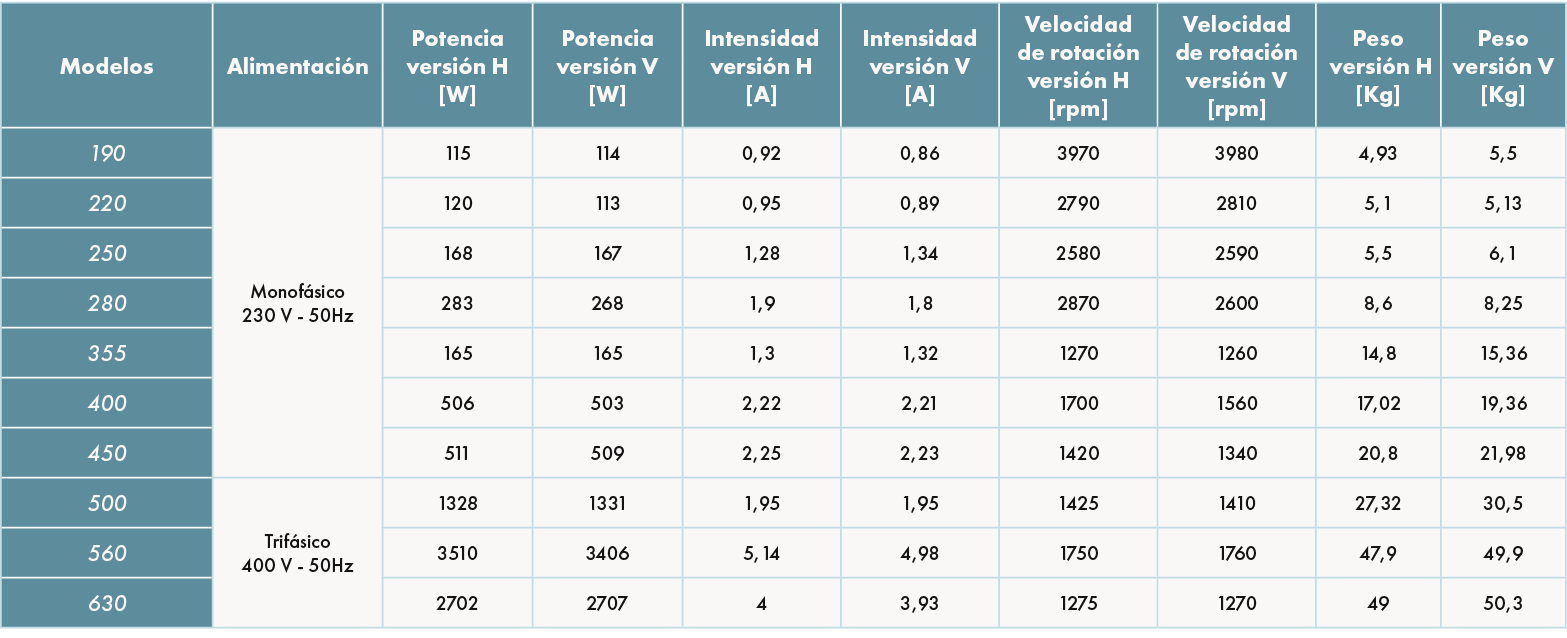

CARACTERÍSTICAS TÉCNICAS
DATOS ACÚSTICOS
Versión horizontal - Entrada de aire
Versión horizontal - Salida de aire
Versión vertical - Entrada de aire
Versión vertical - Salida de aire
LÍMITES DE UTILIZACIÓN
- Este equipo puede instalarse en el exterior.
- Temperatura de funcionamiento: de -25º C a 40º C.

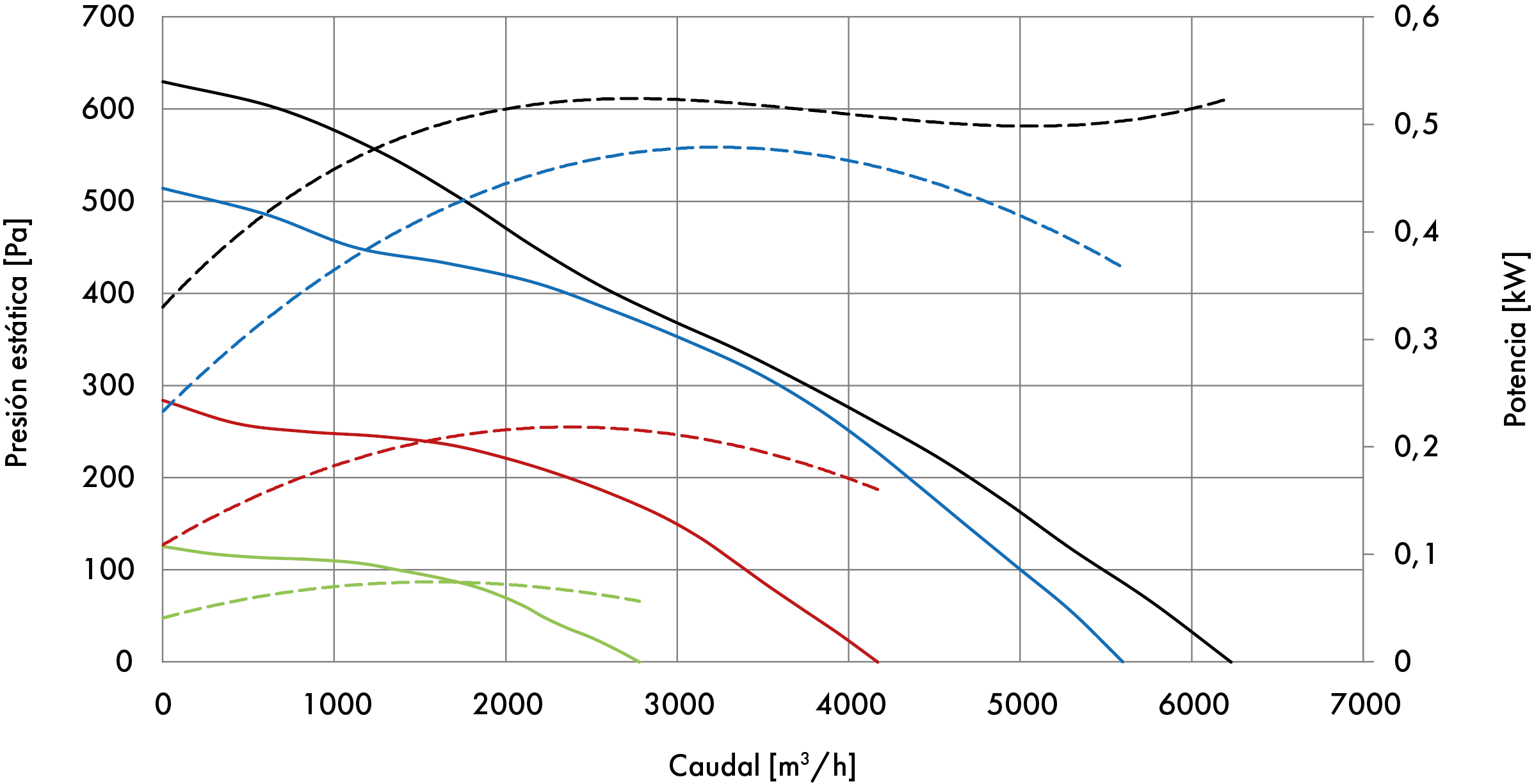

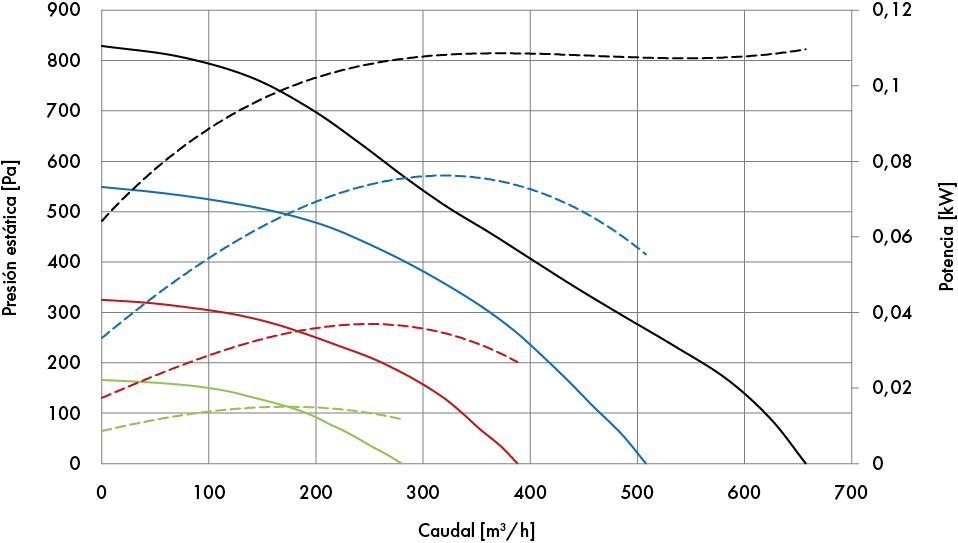

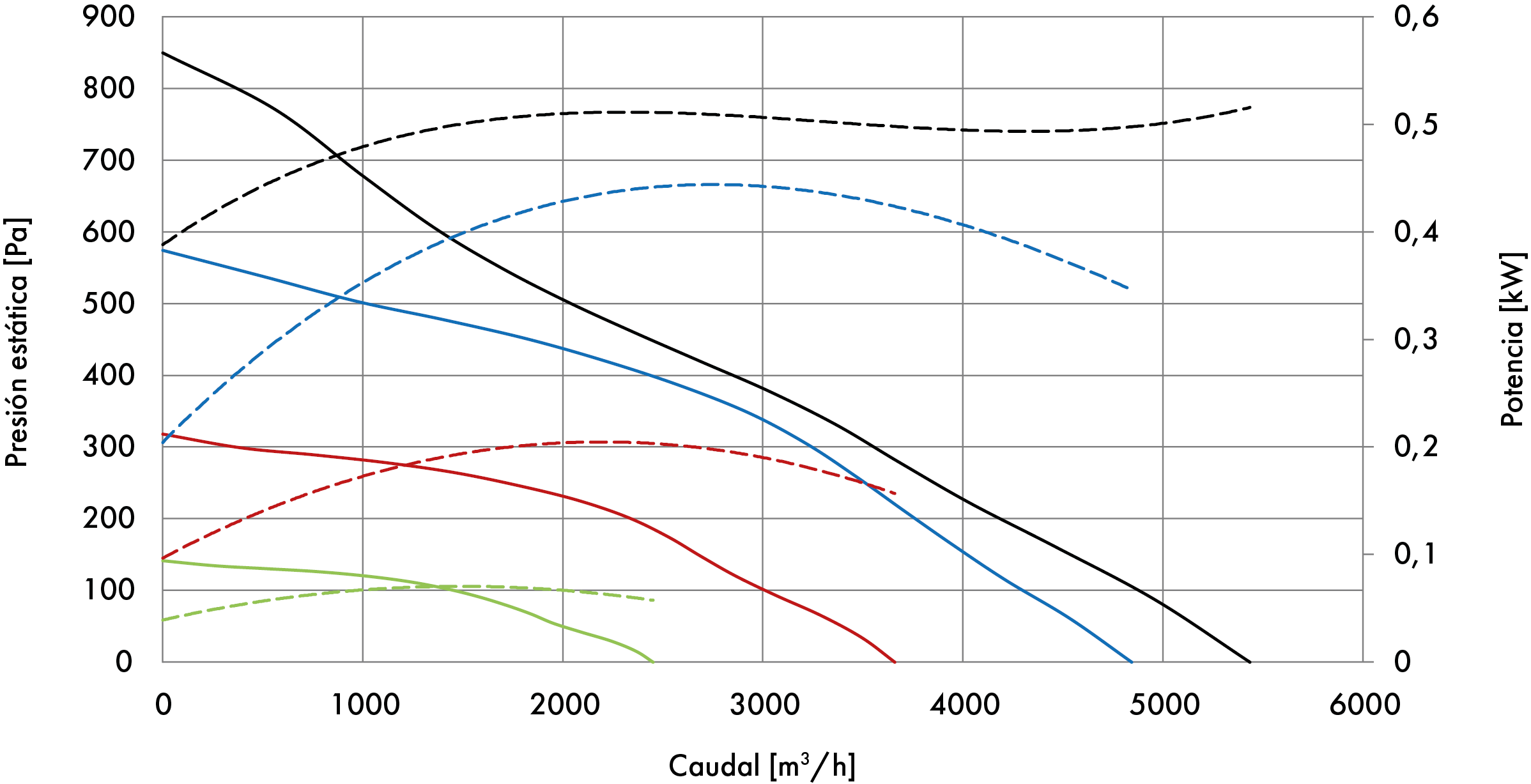

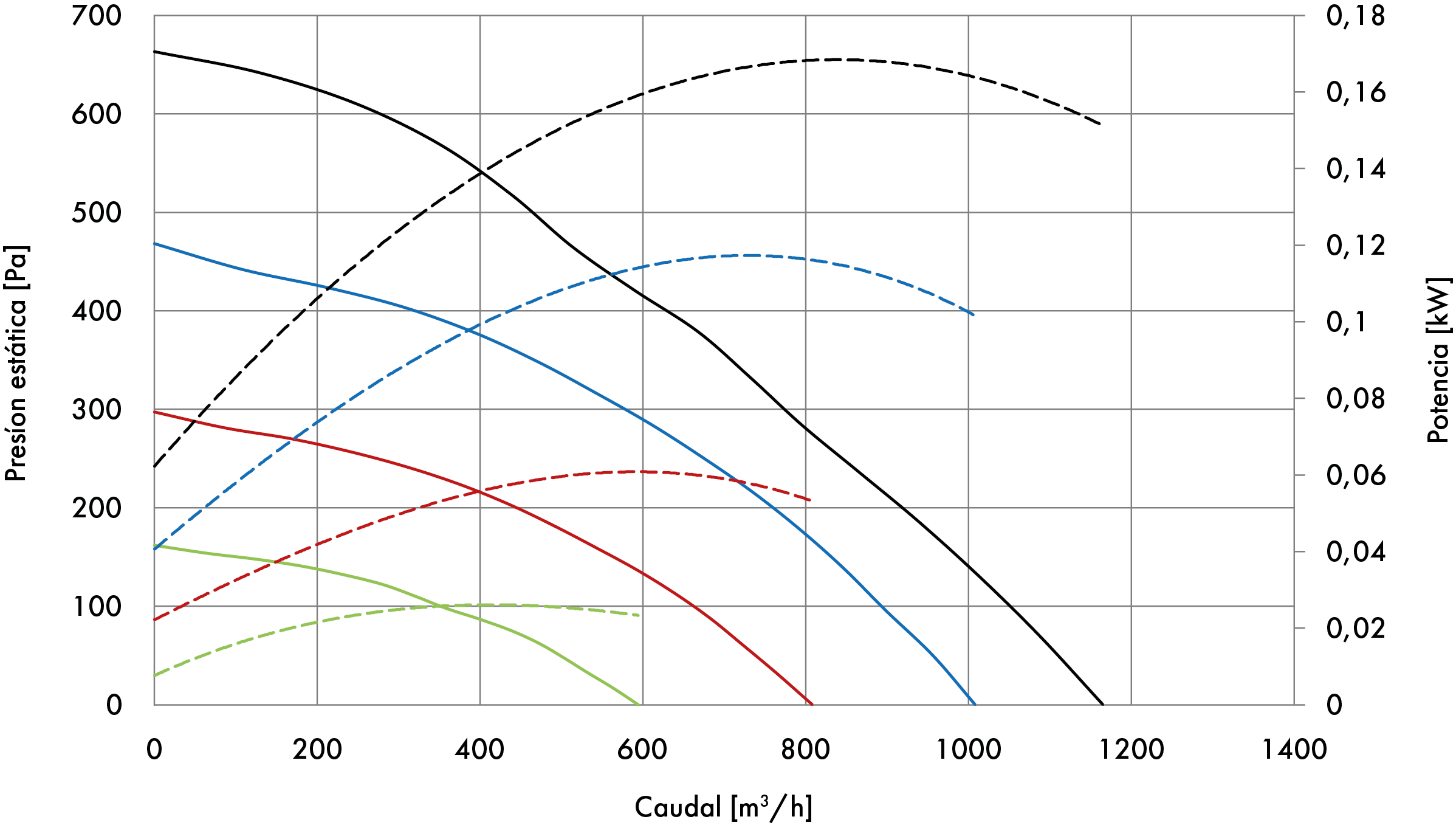

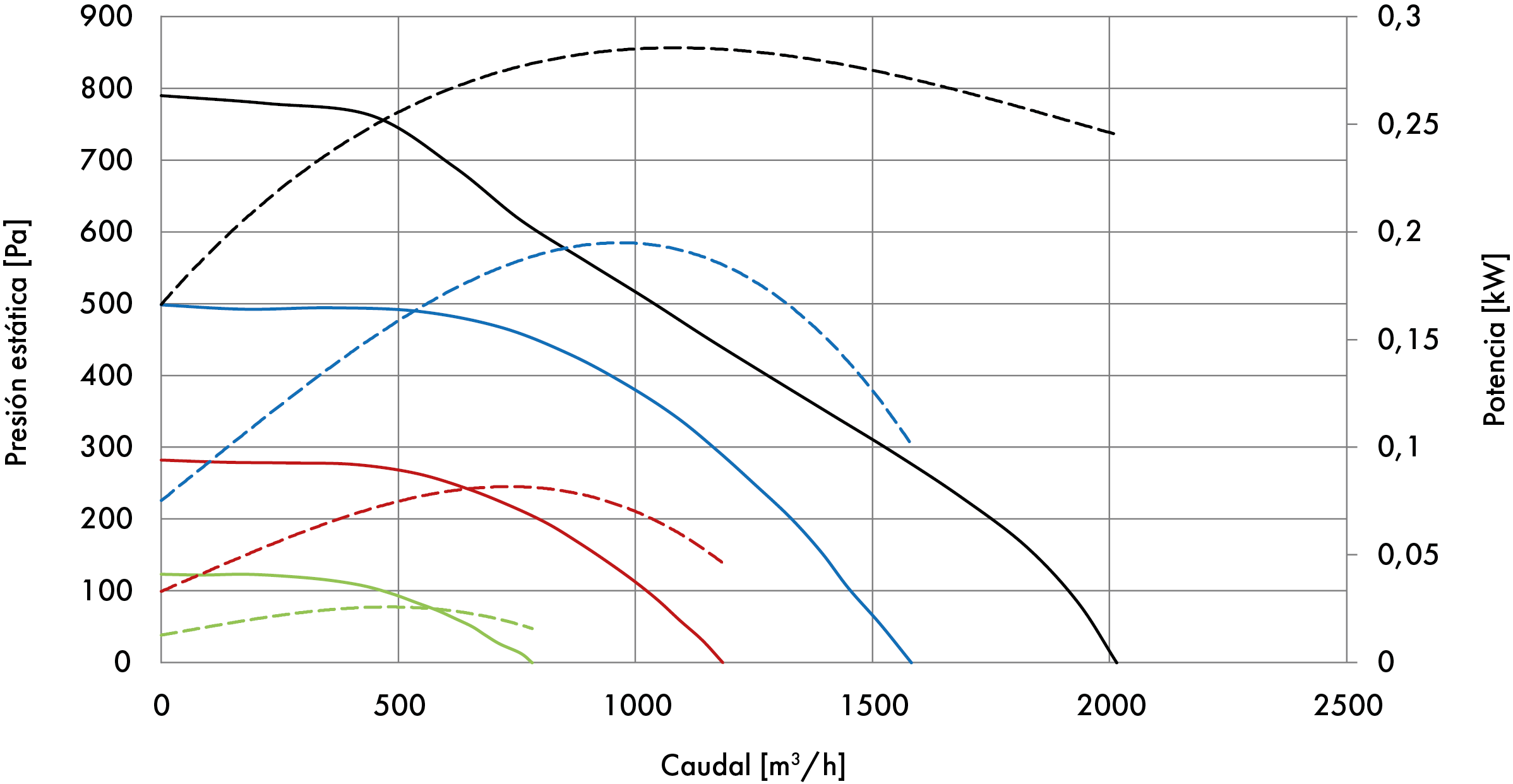

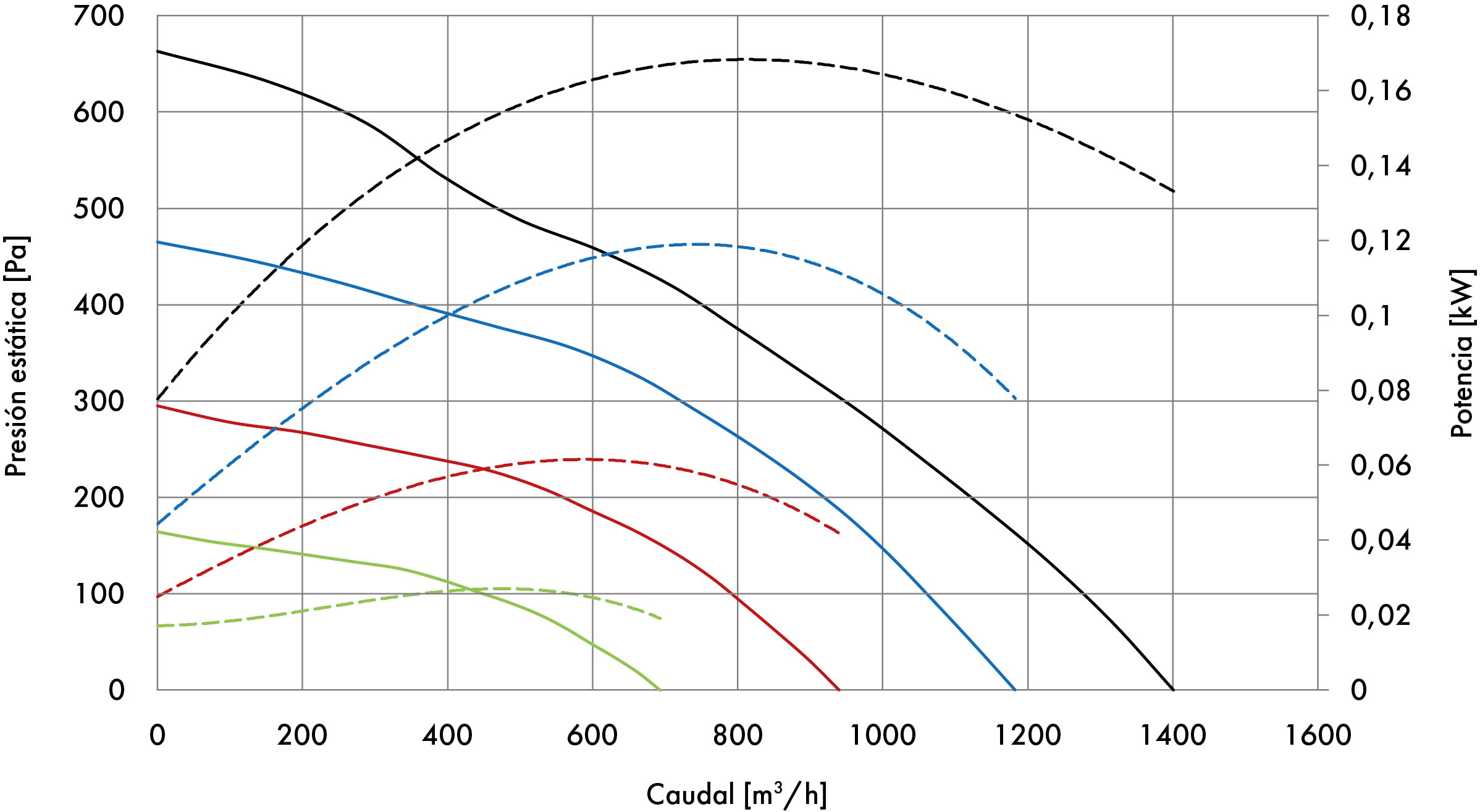

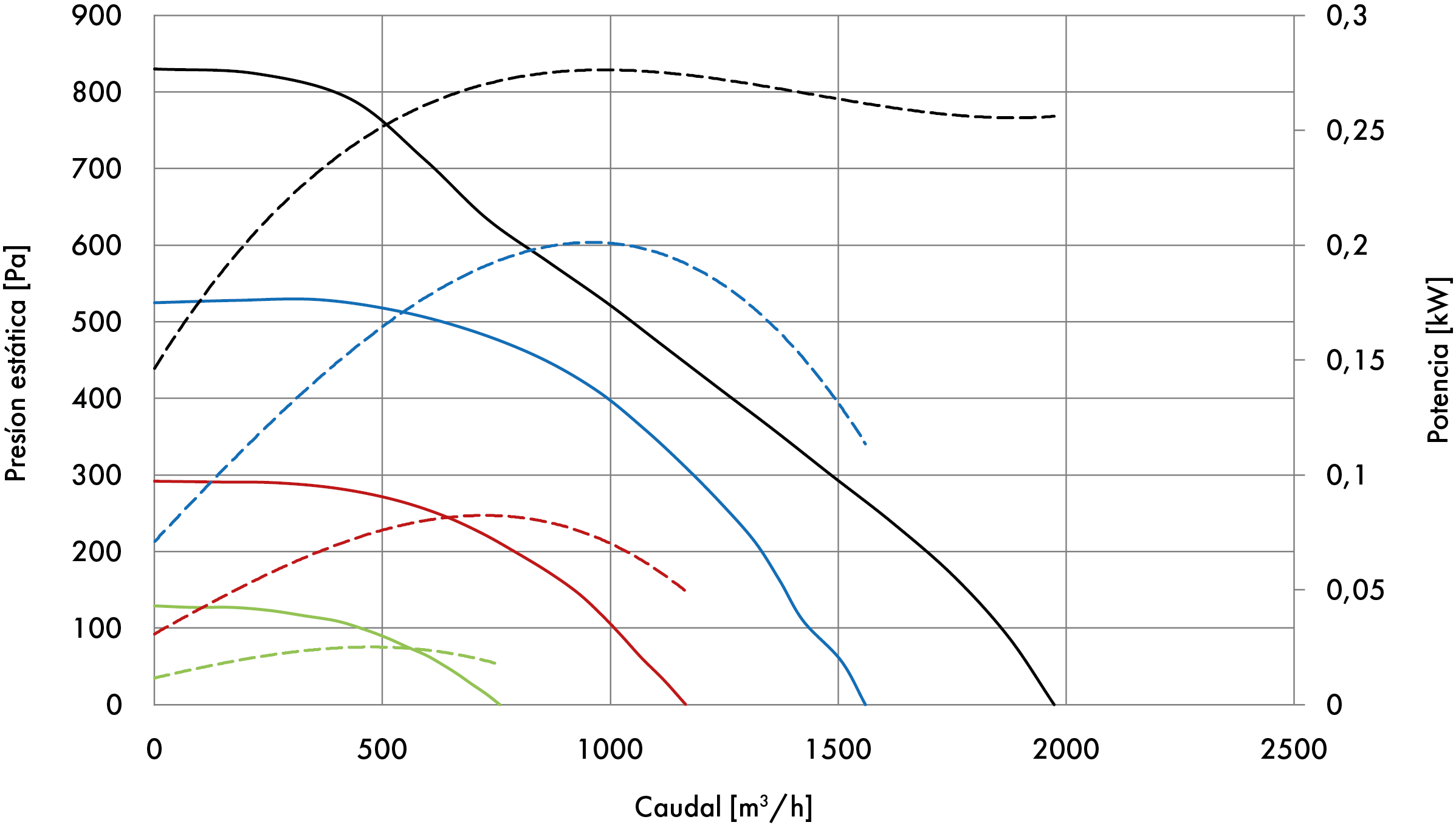

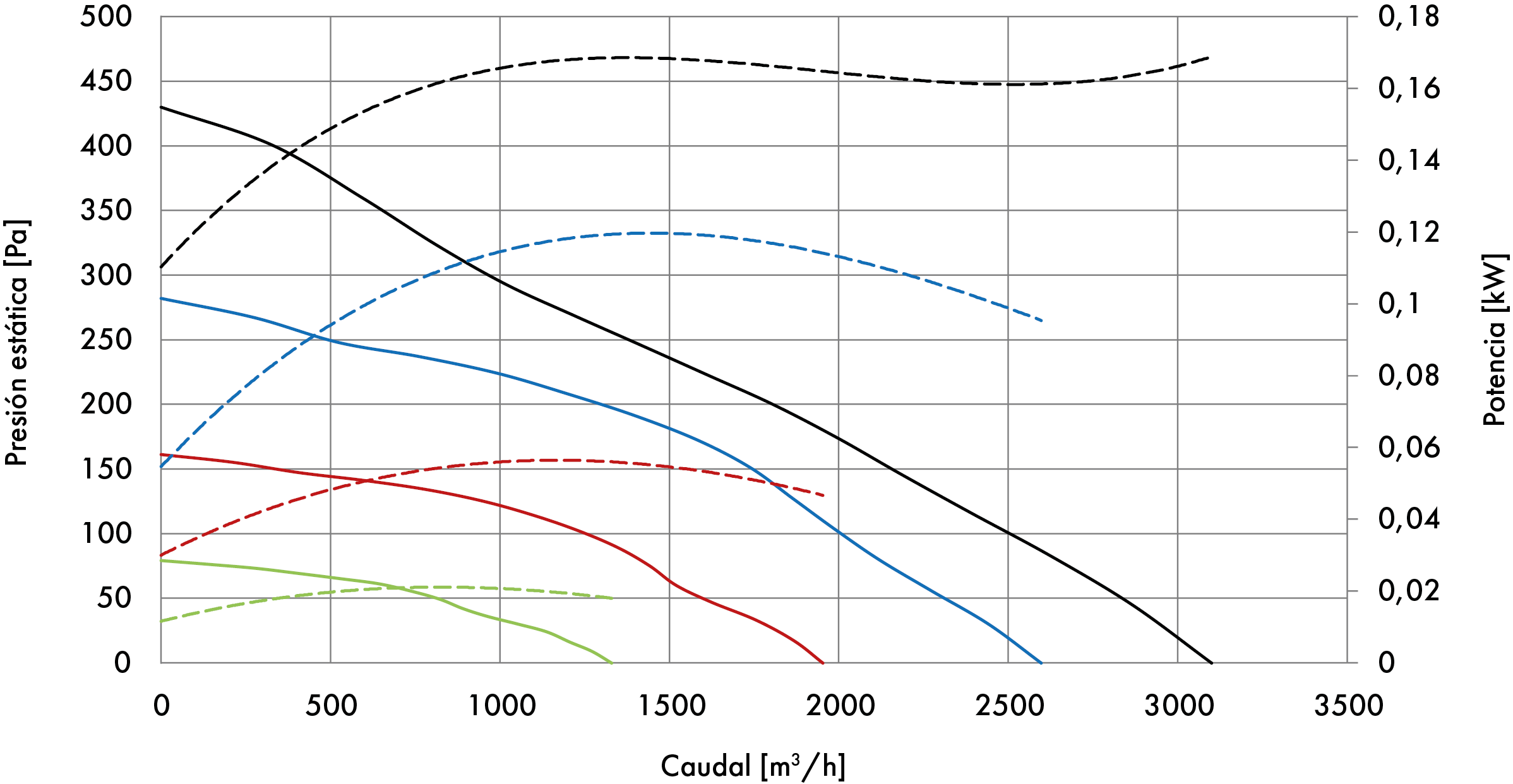

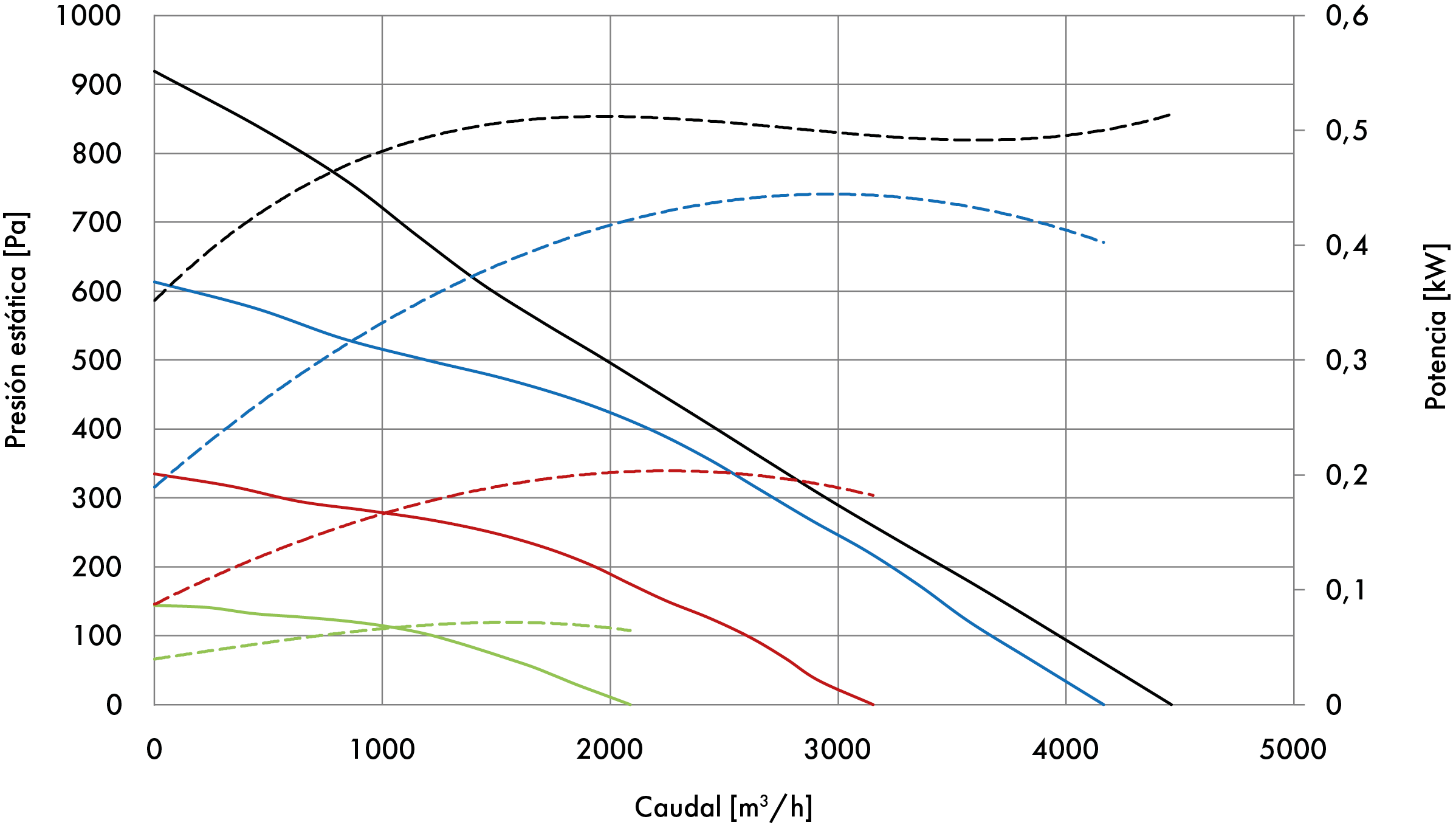

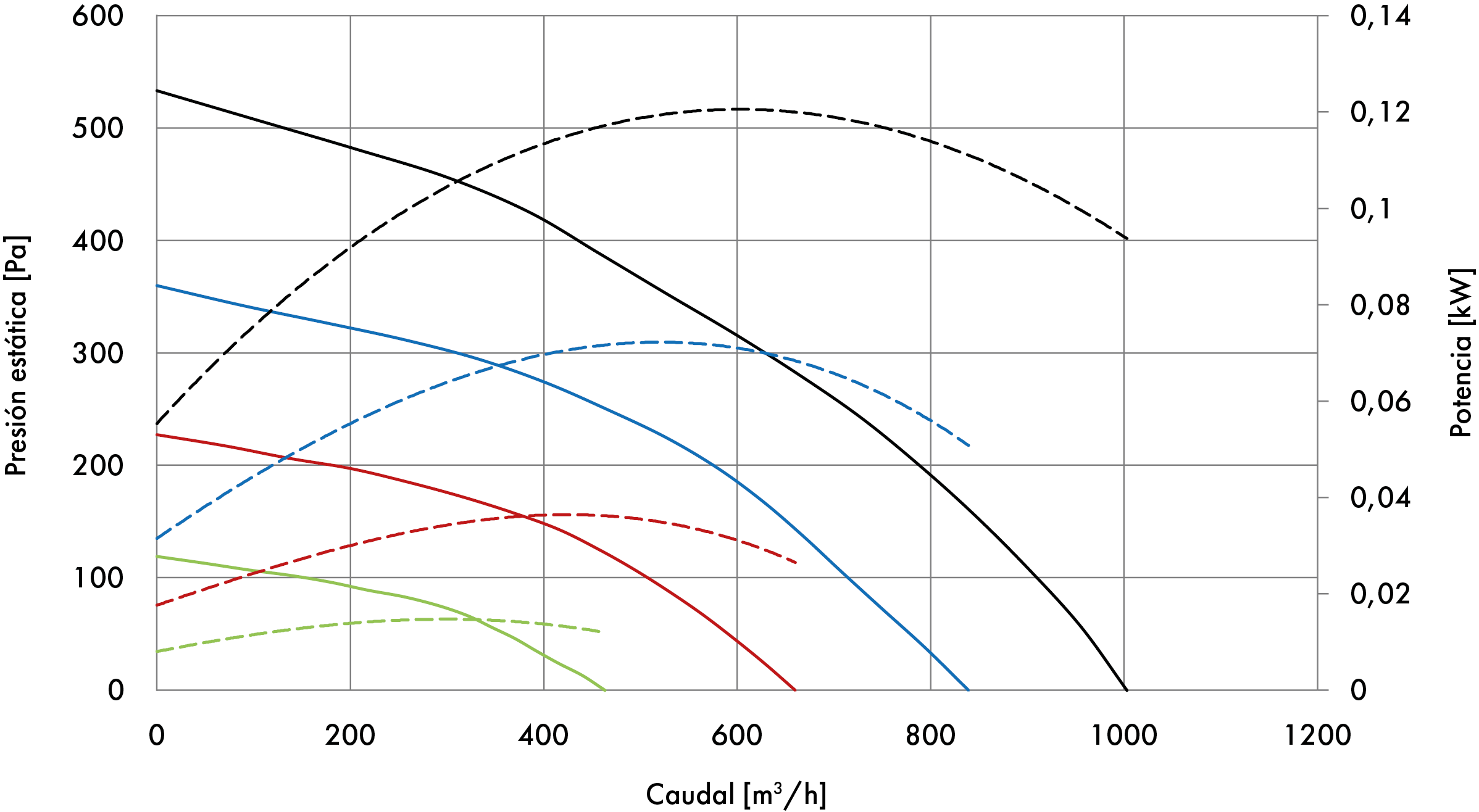

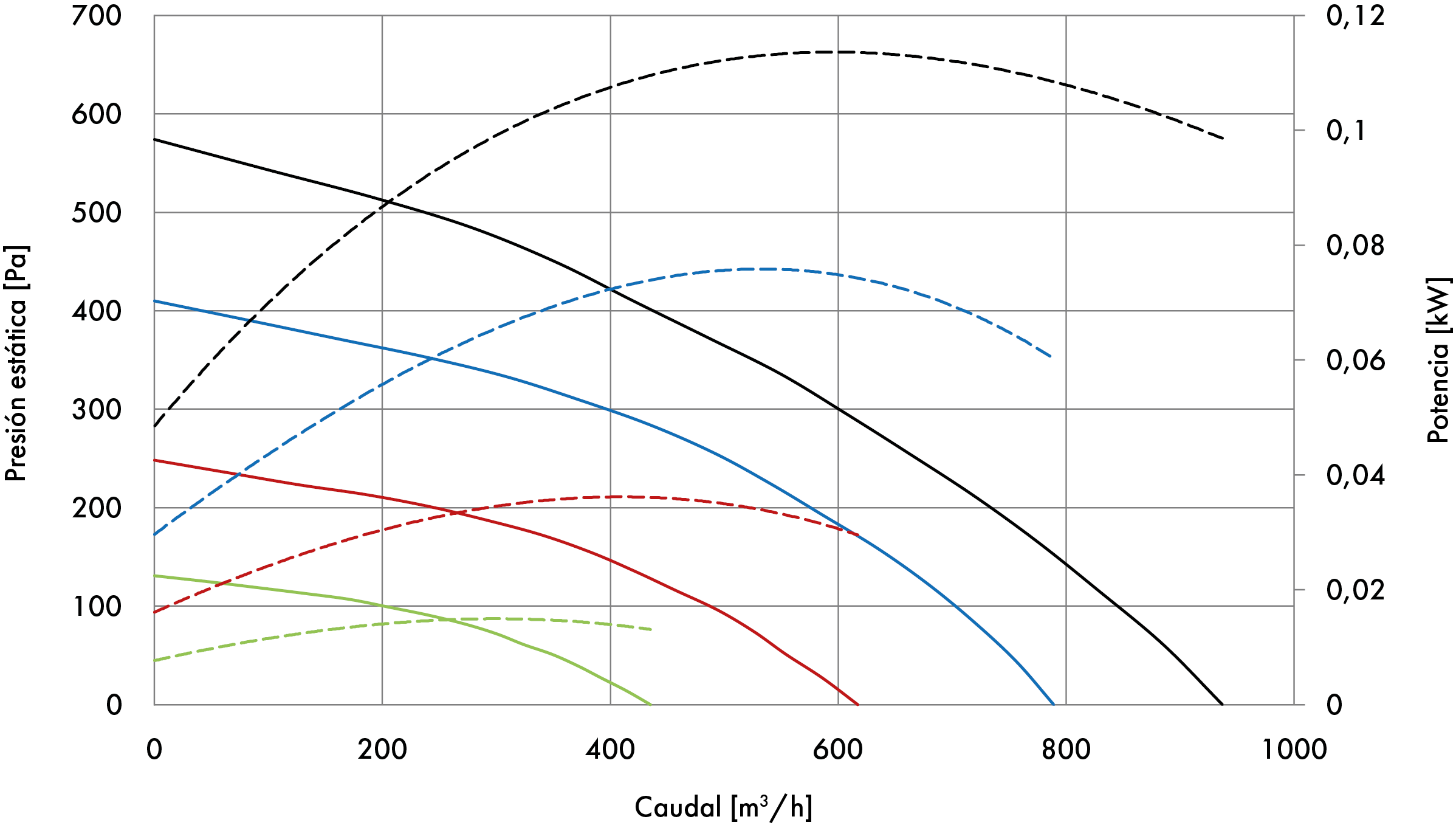

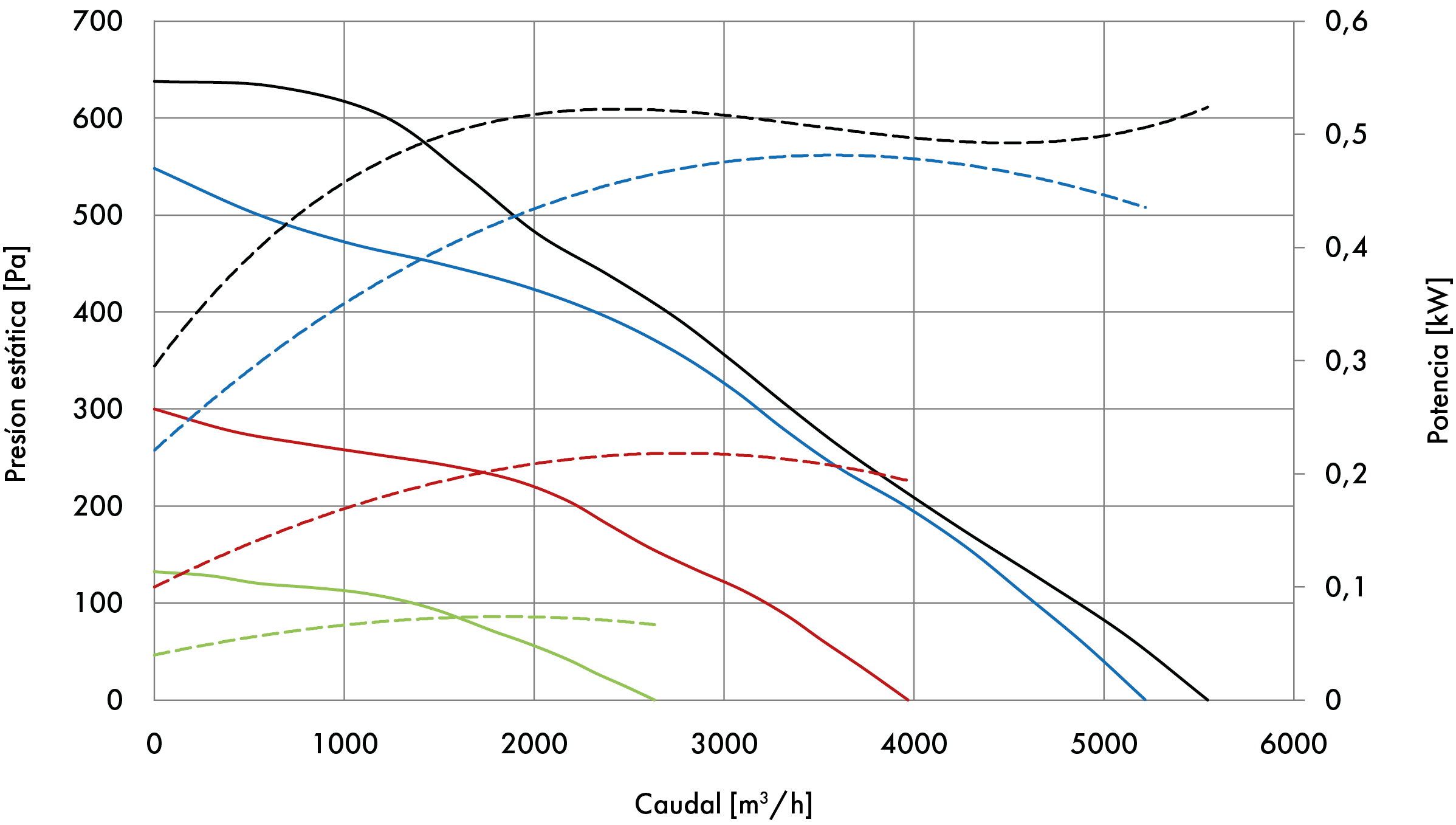

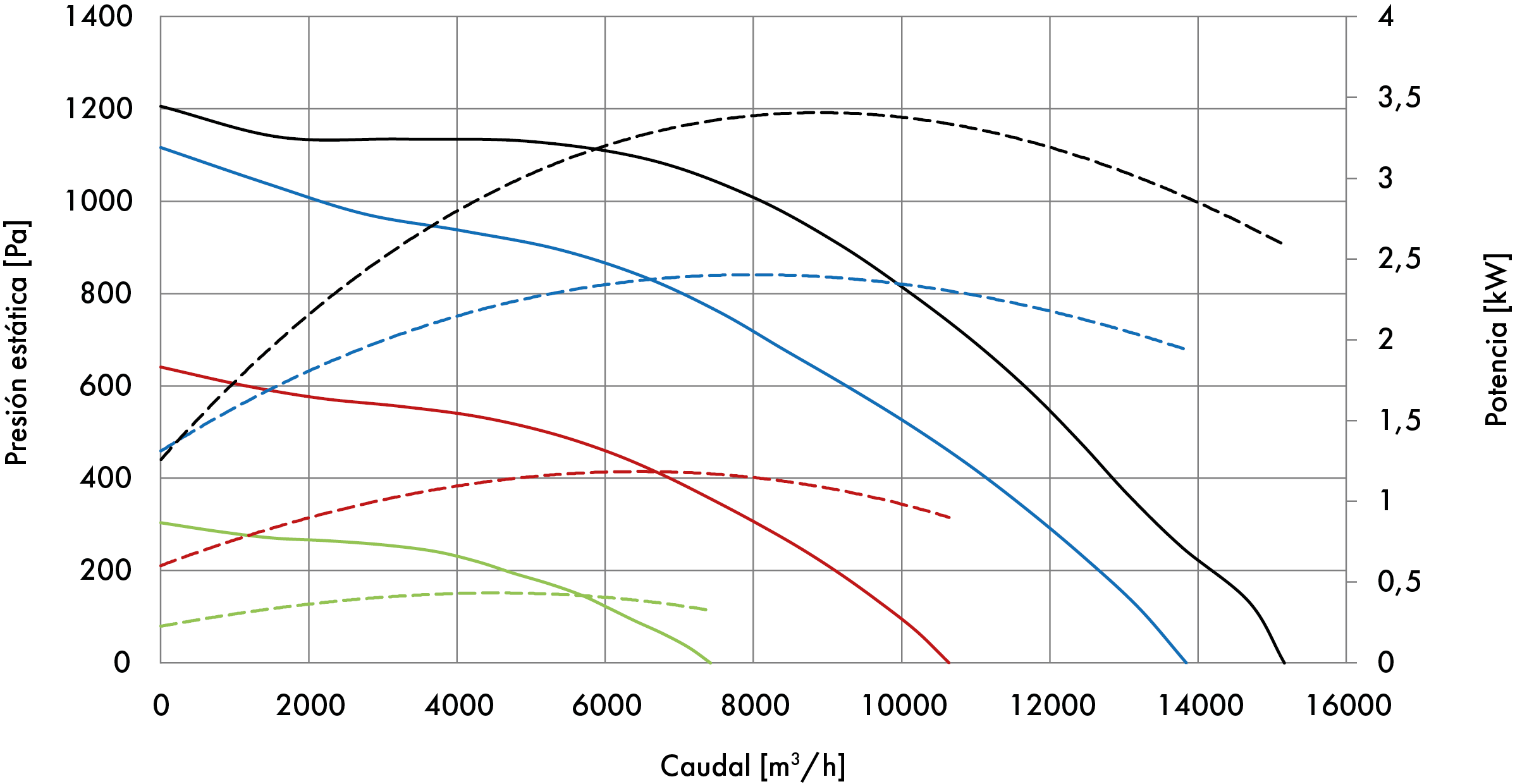

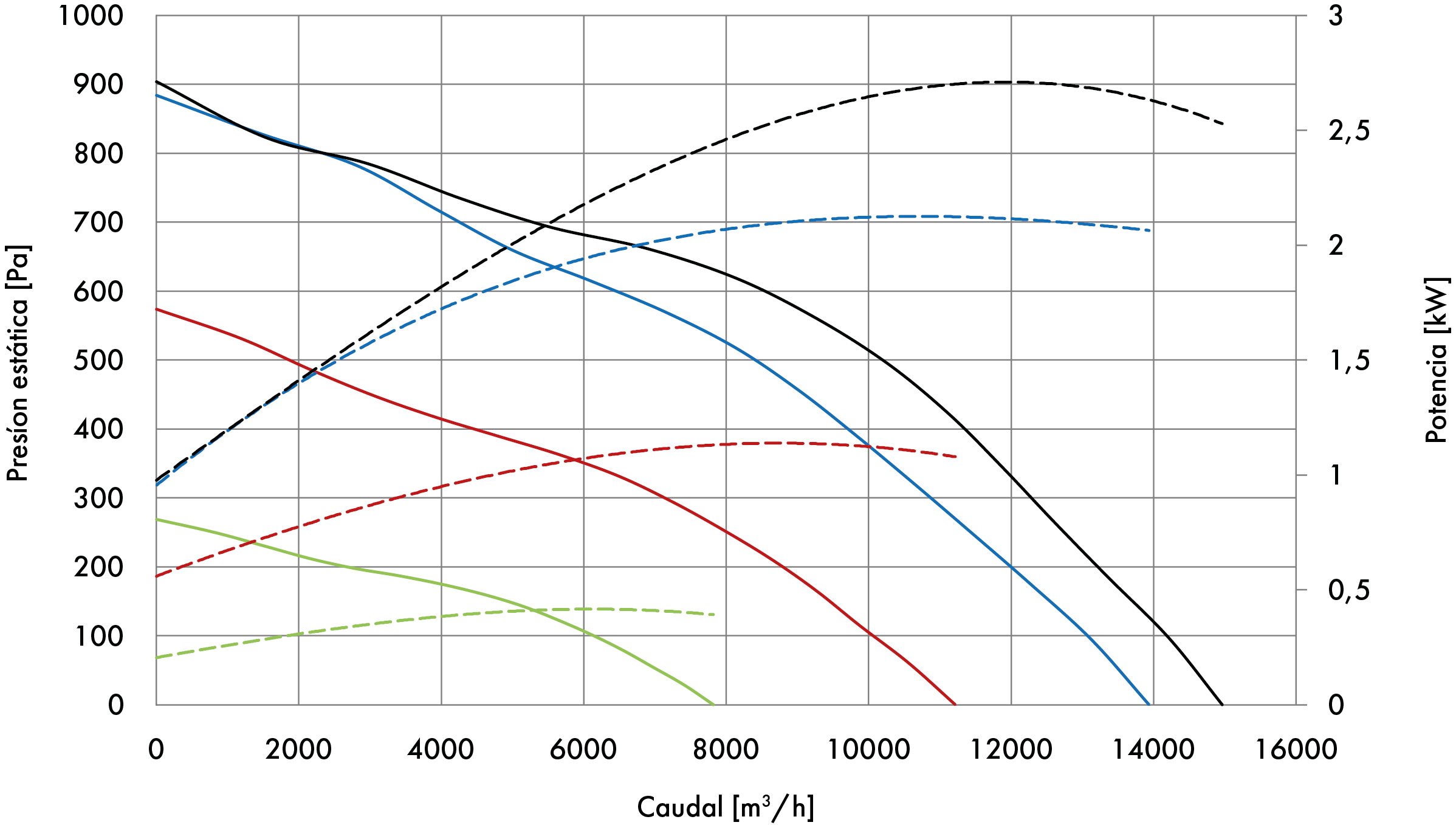

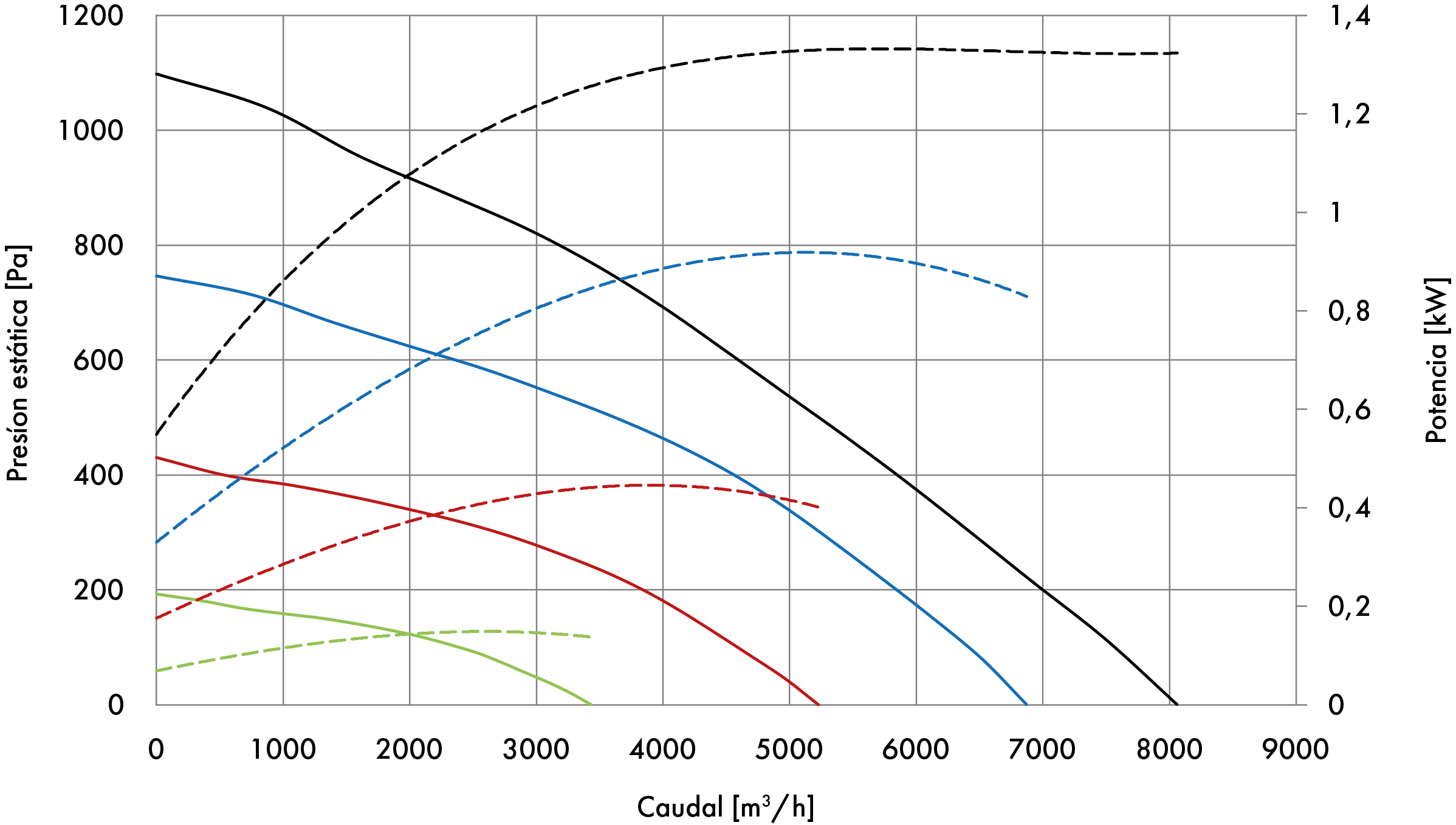

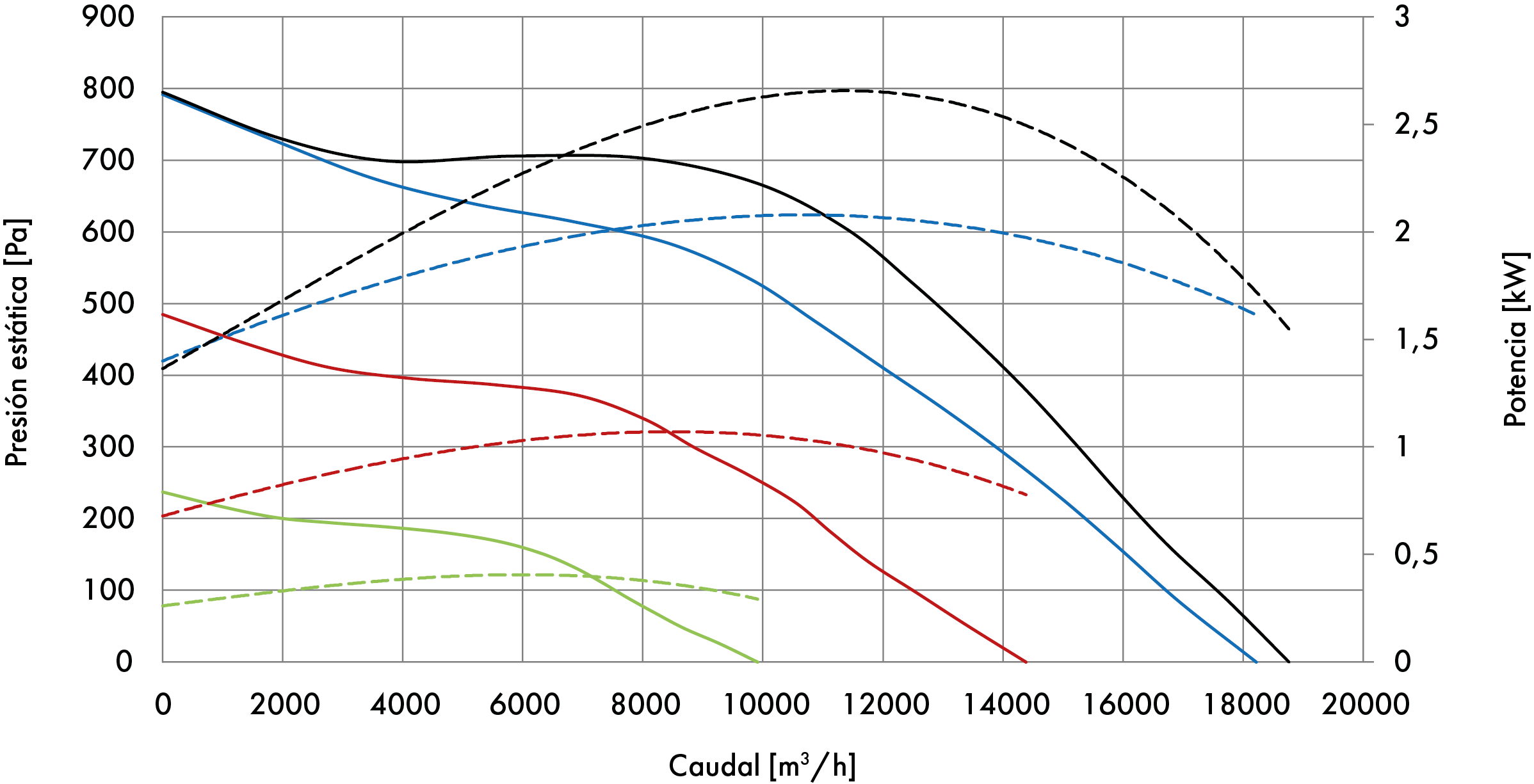

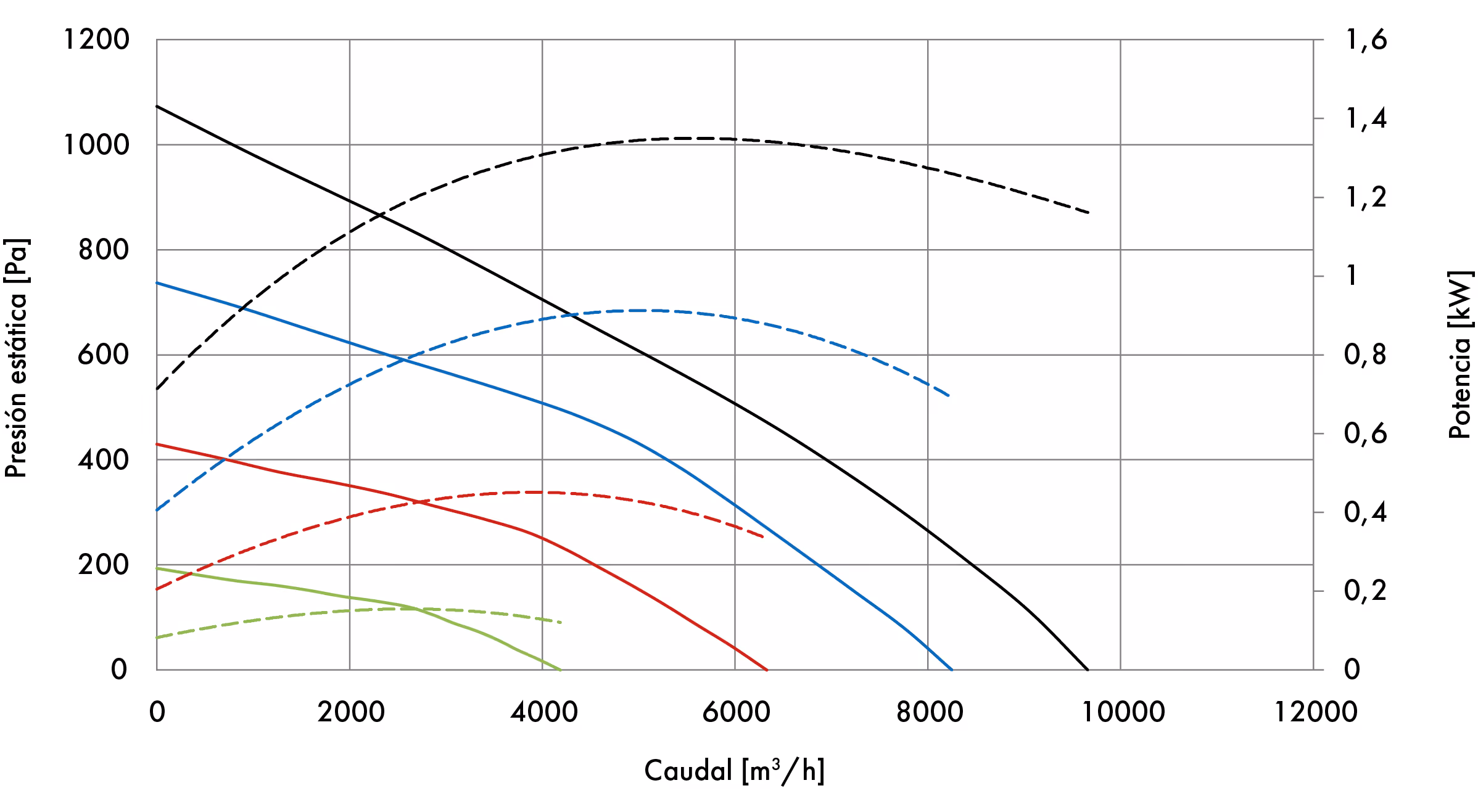

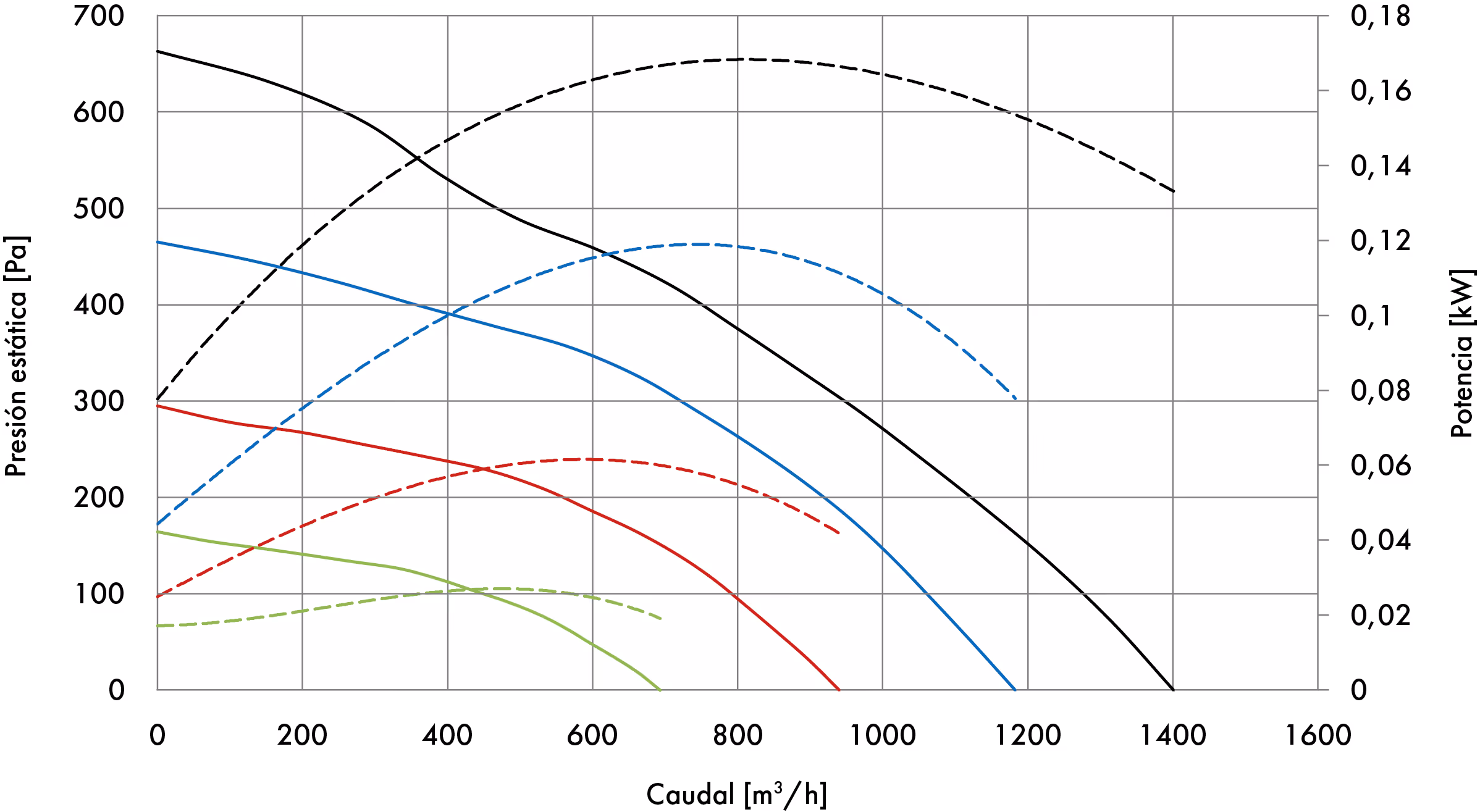

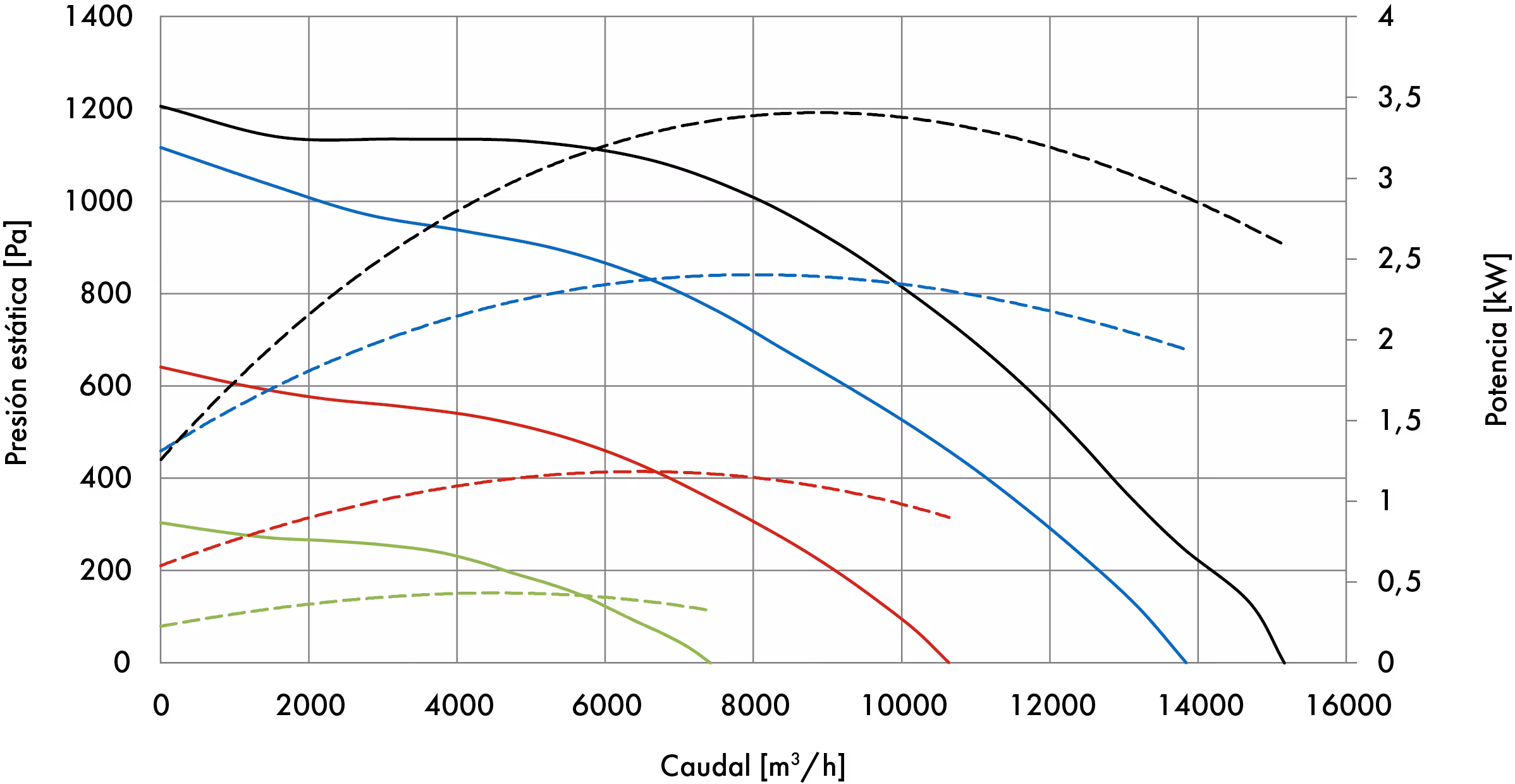

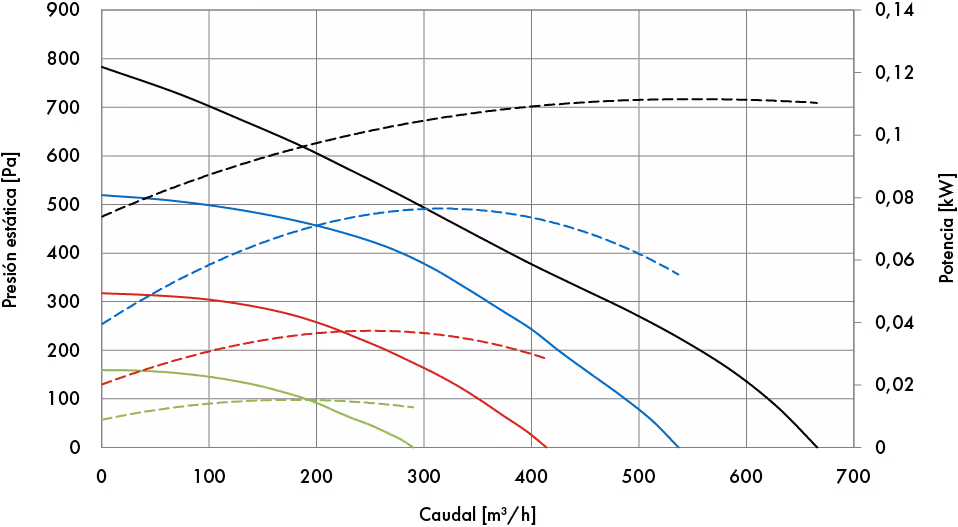

CURVAS DE SELECCIÓN

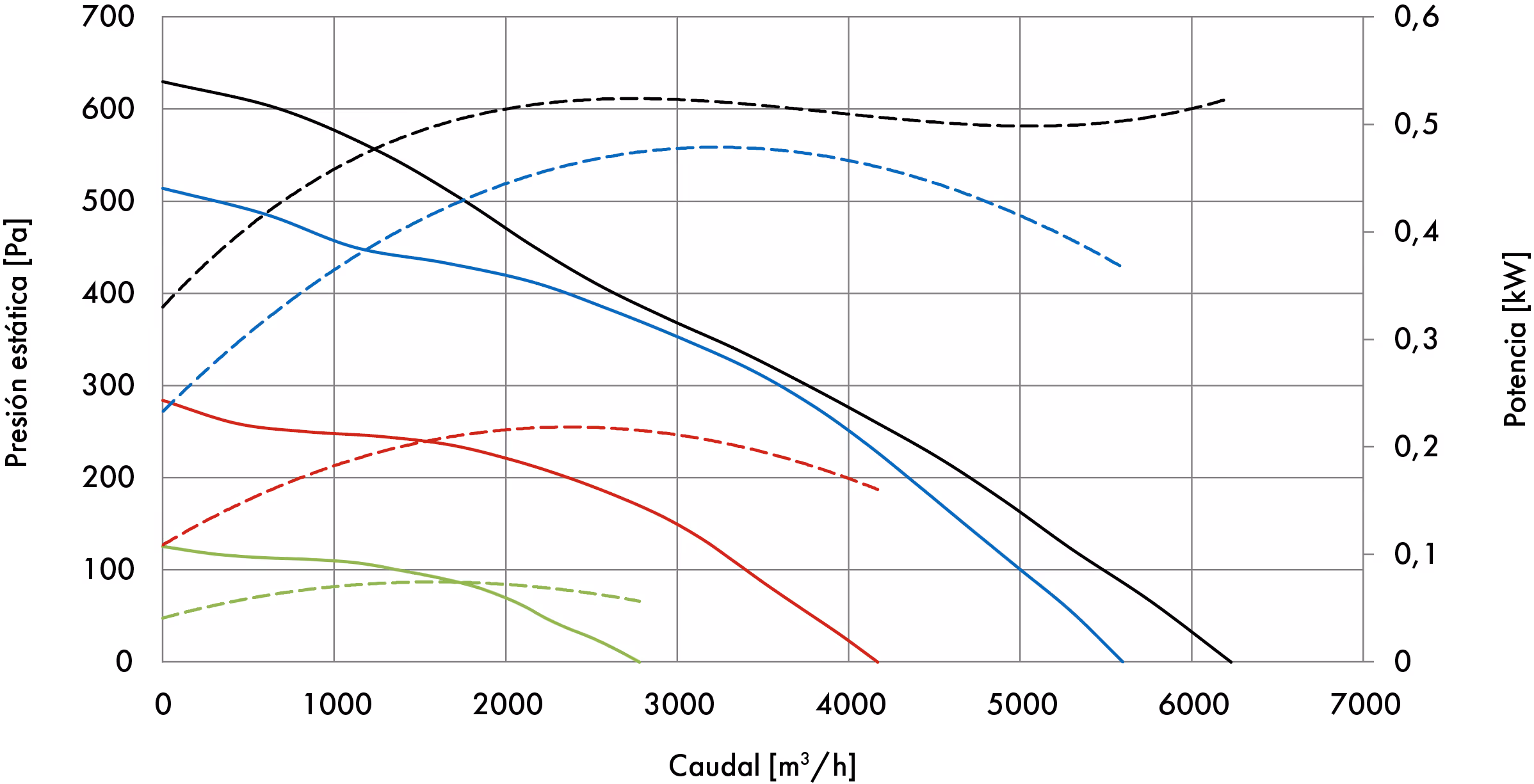

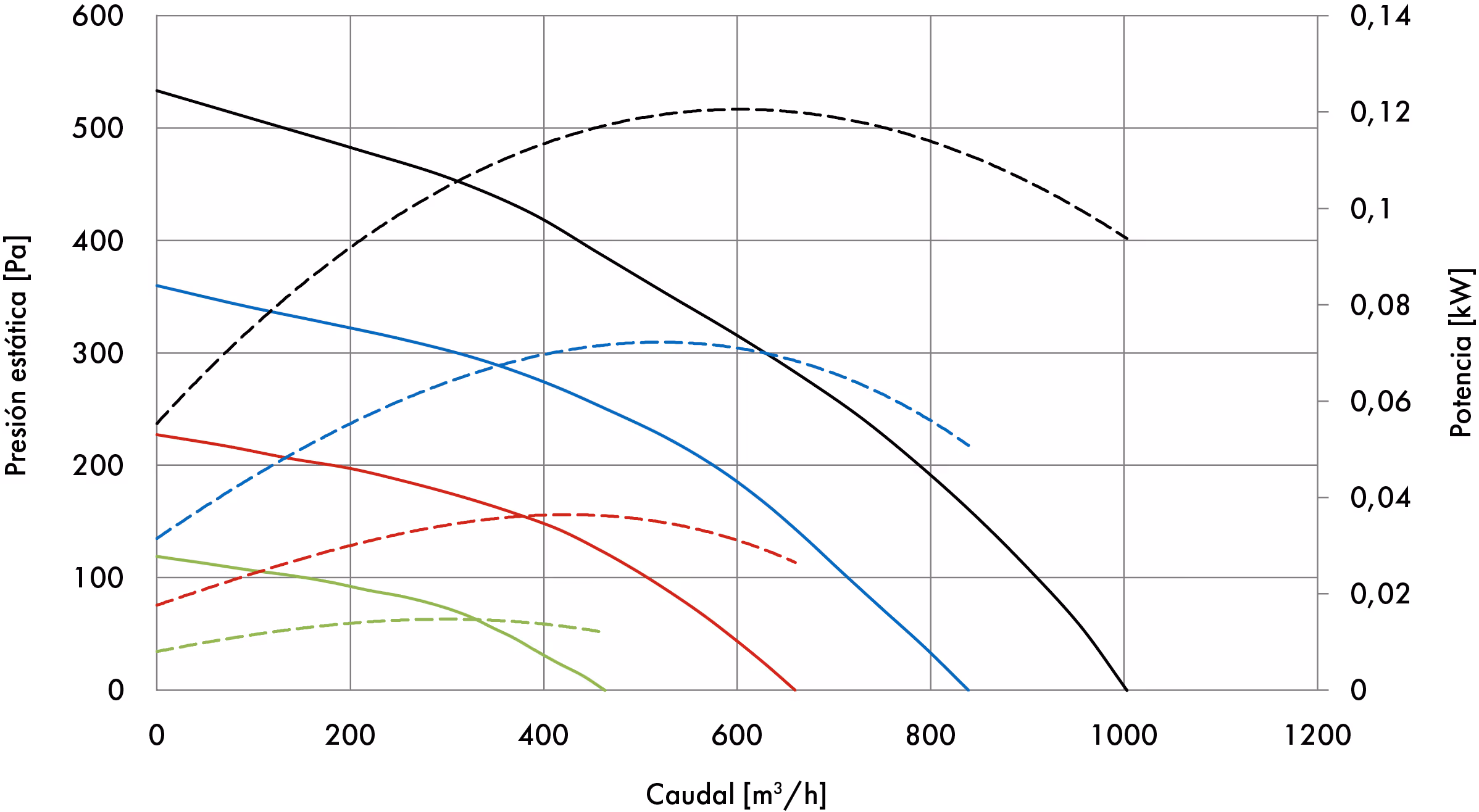

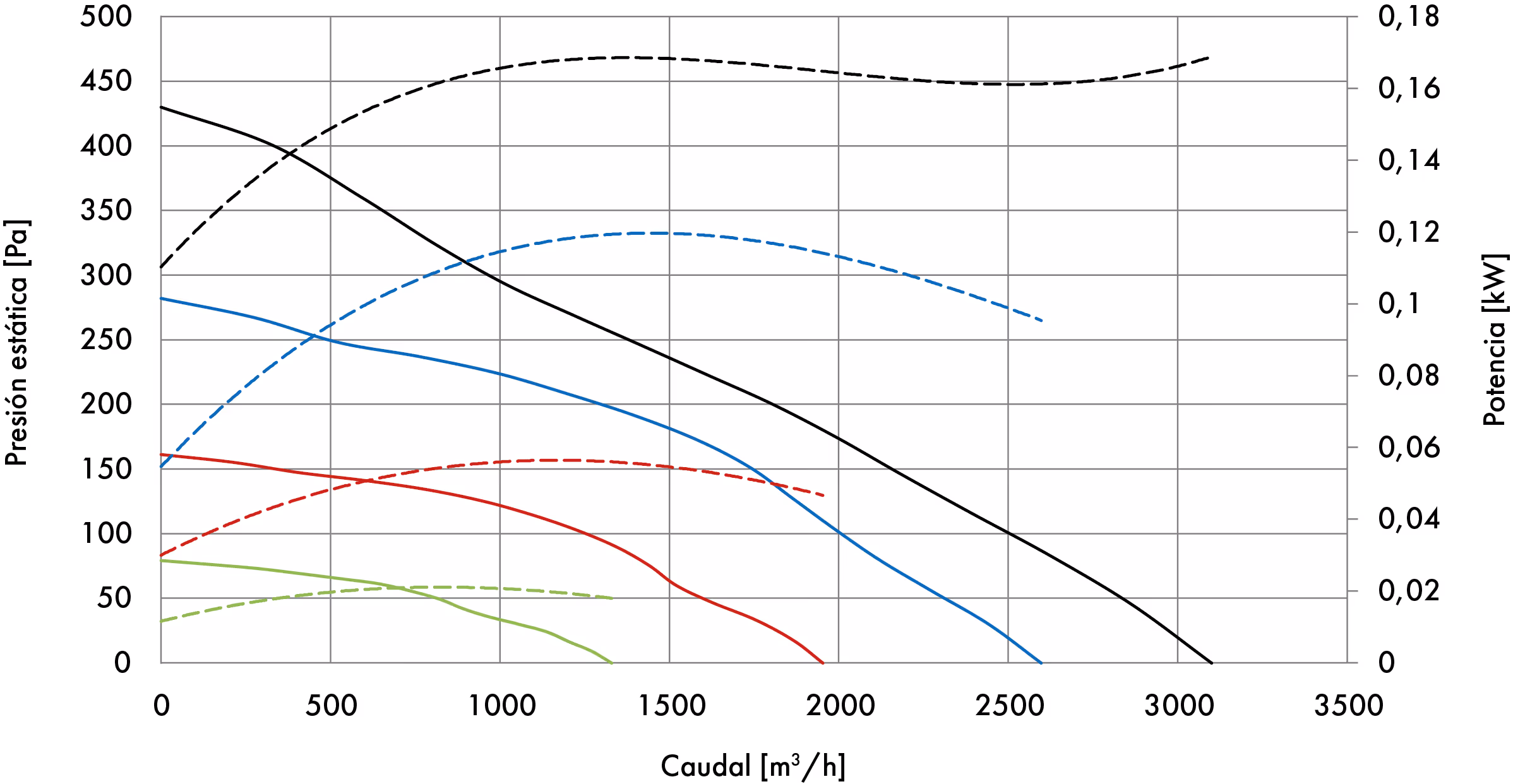

Versión horizontal
Modelo 220
Modelo 250
Modelo 280
Modelo 355
Modelo 400
Modelo 450
Modelo 500
Modelo 560
Modelo 630

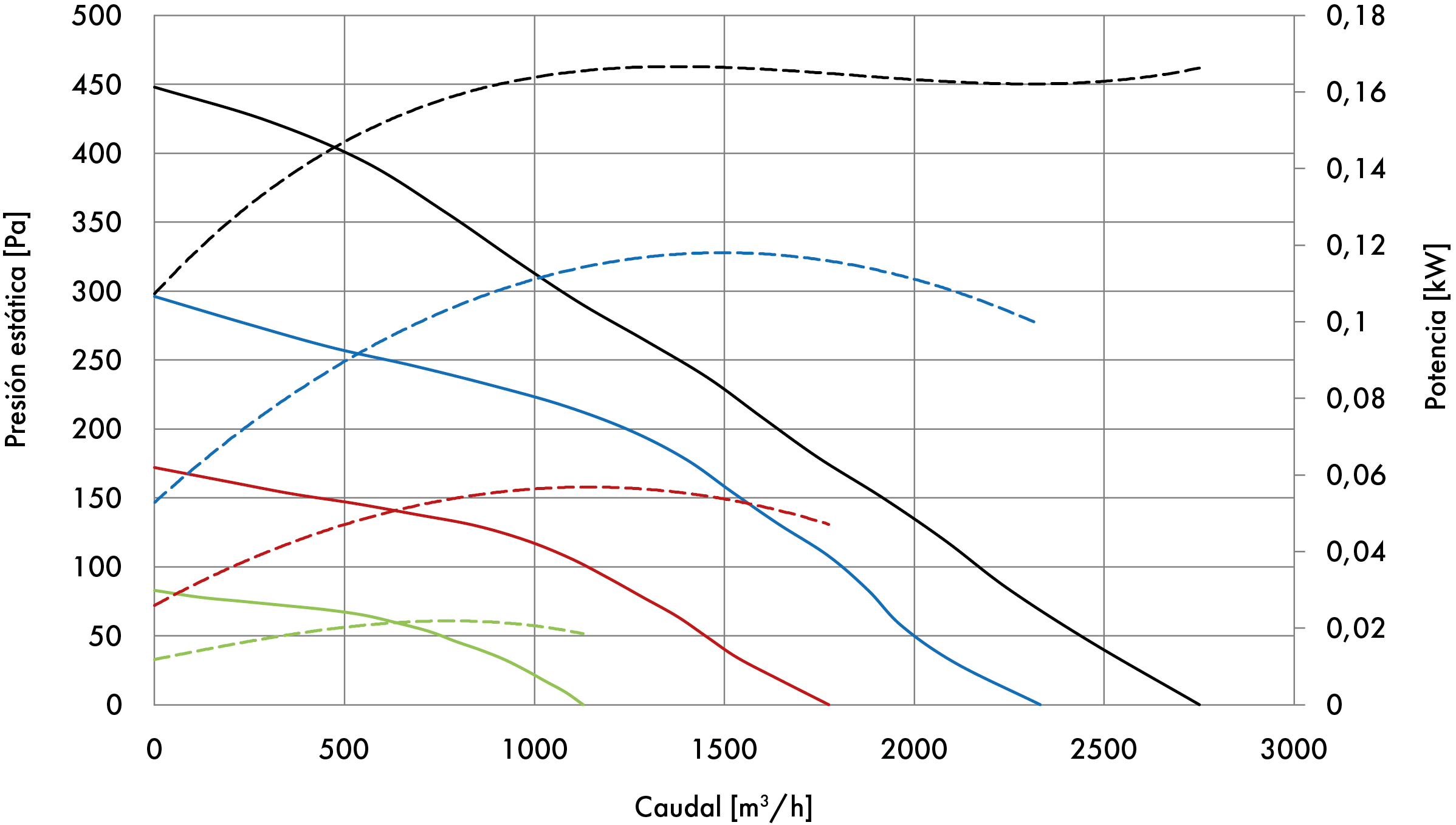

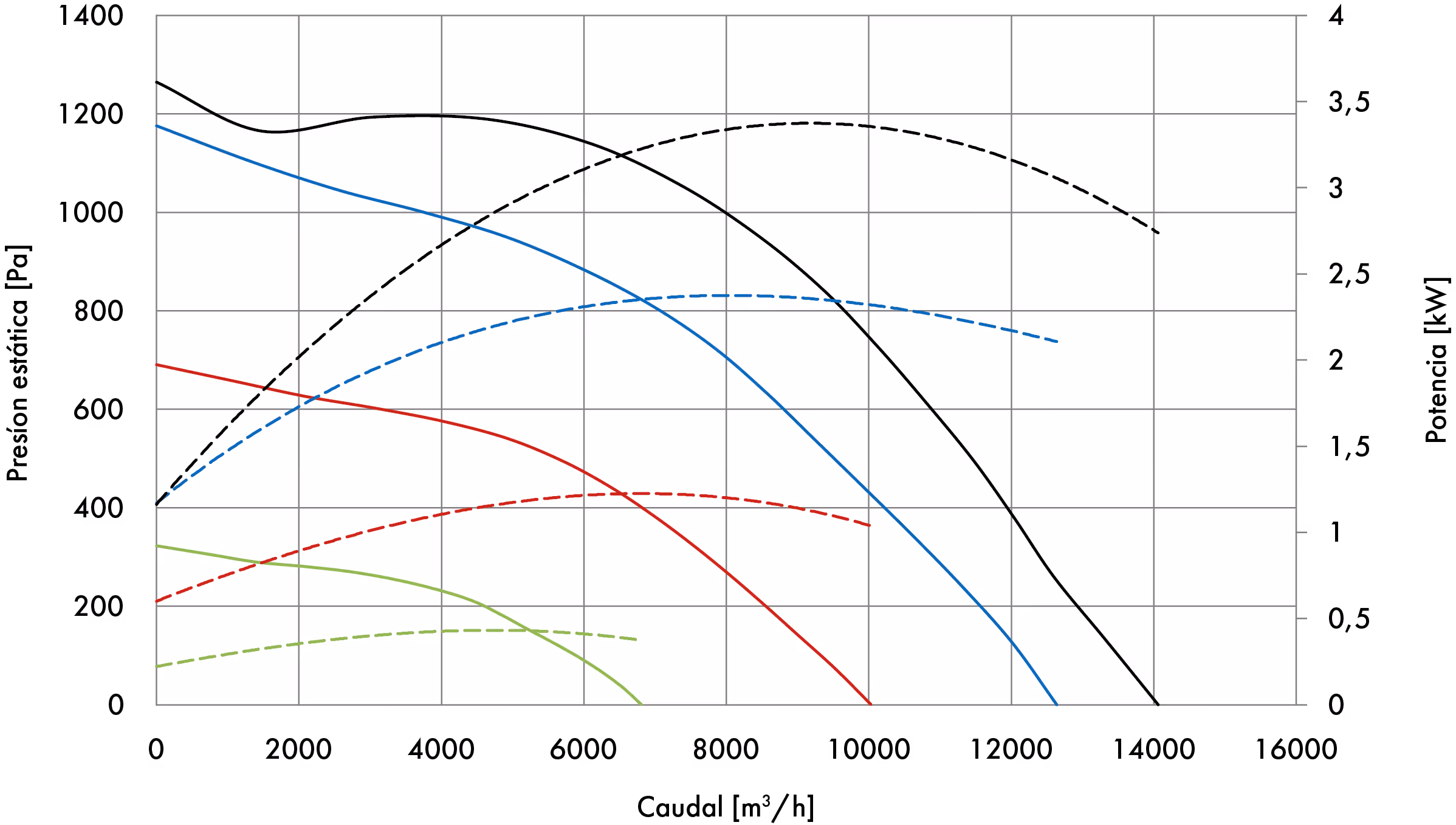

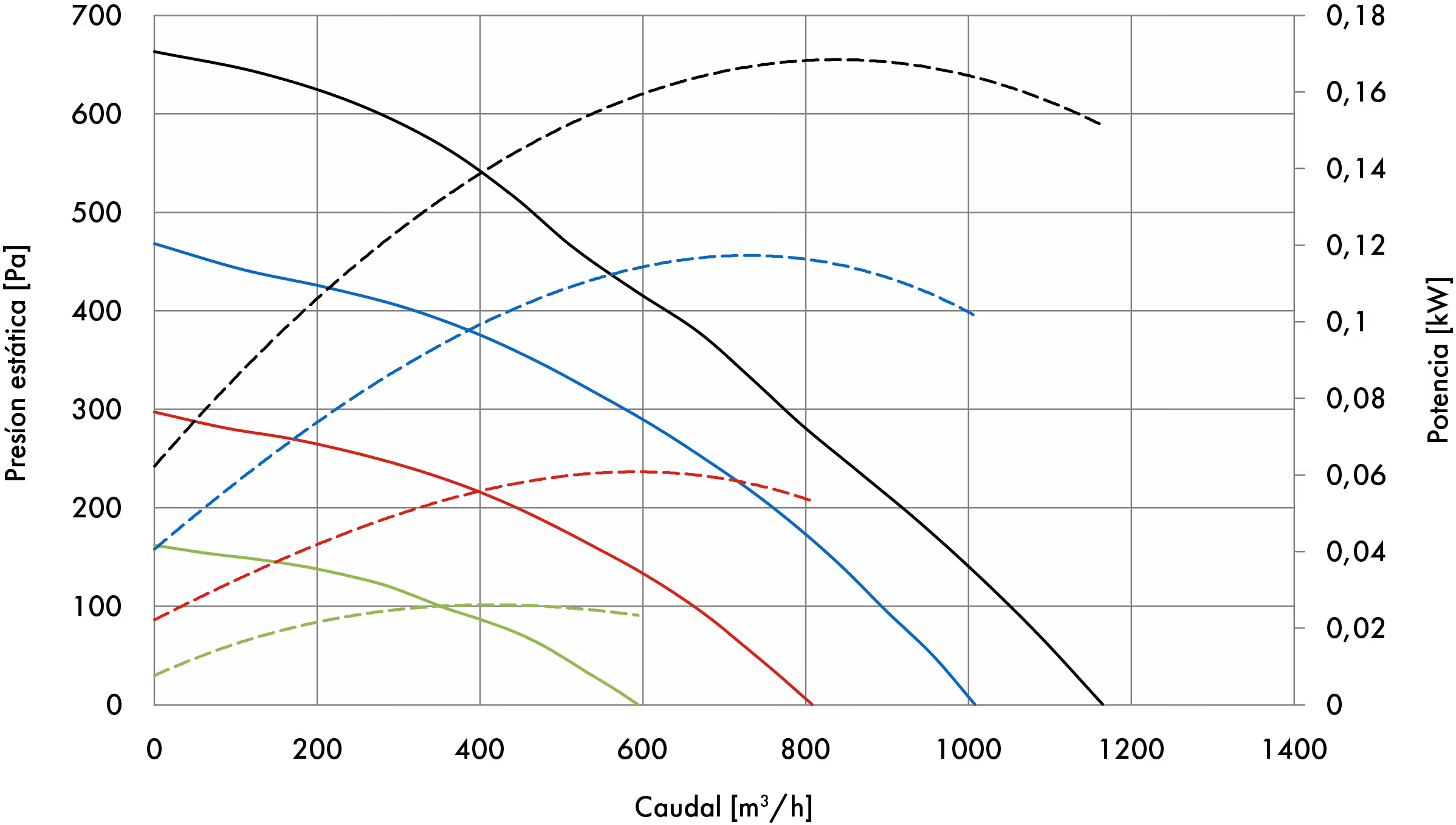

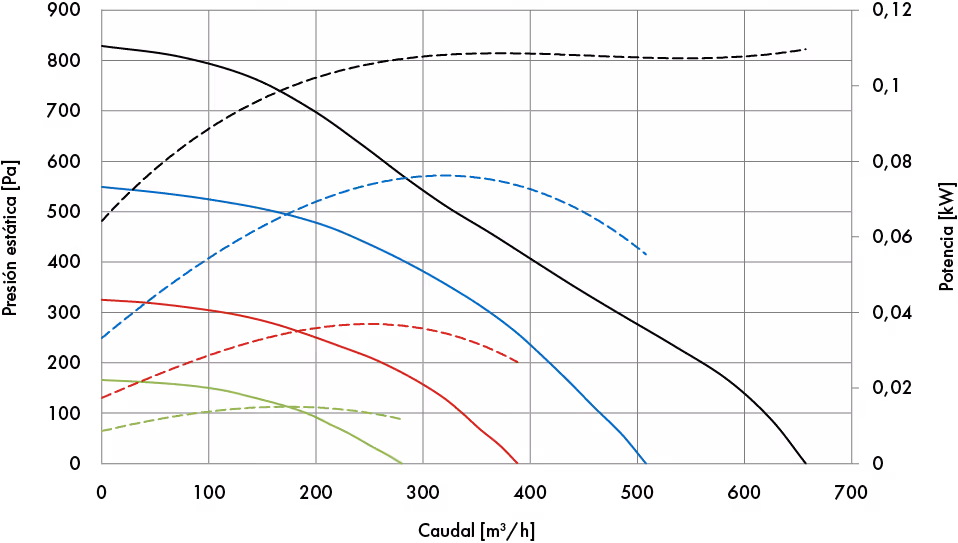

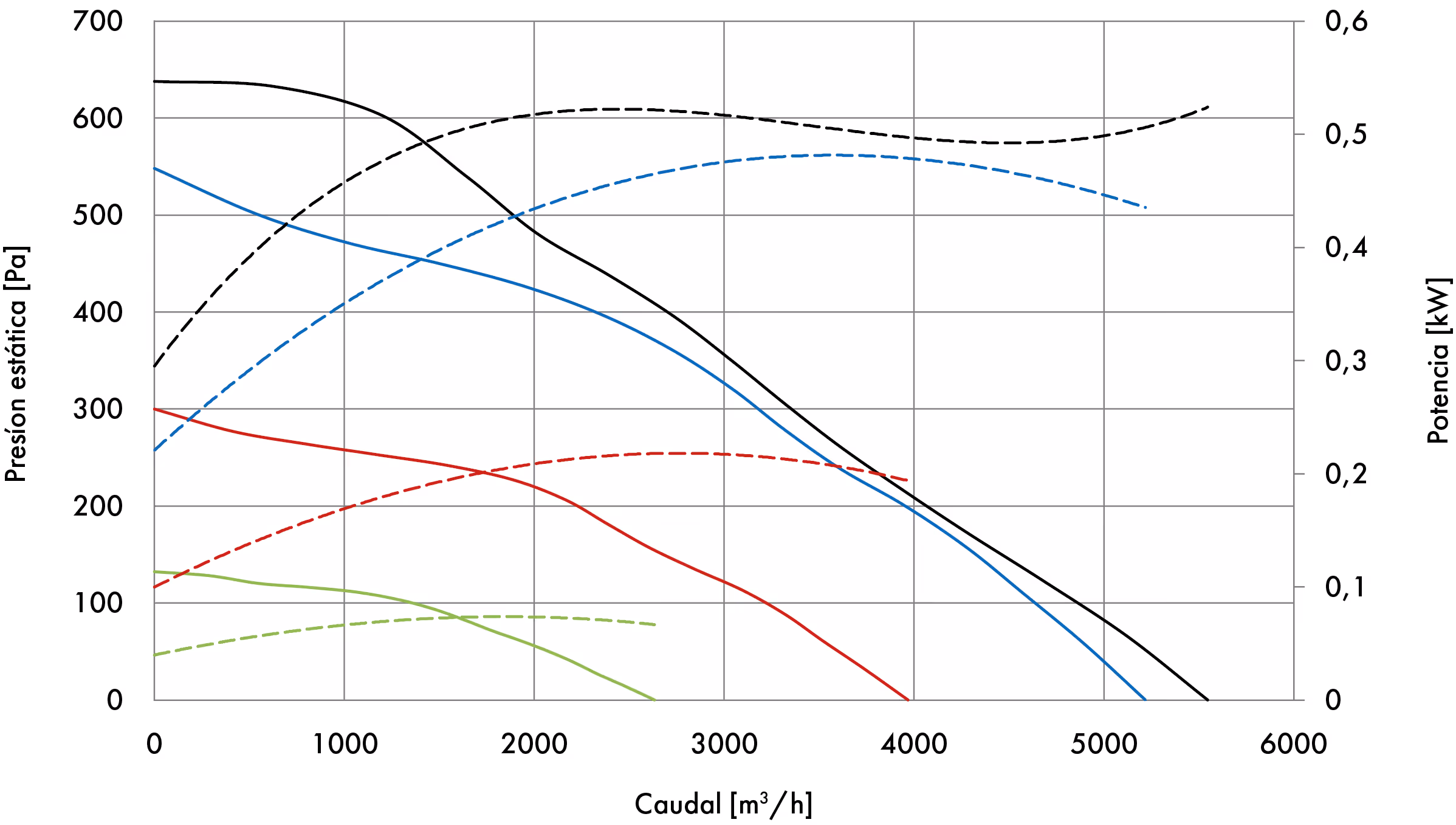

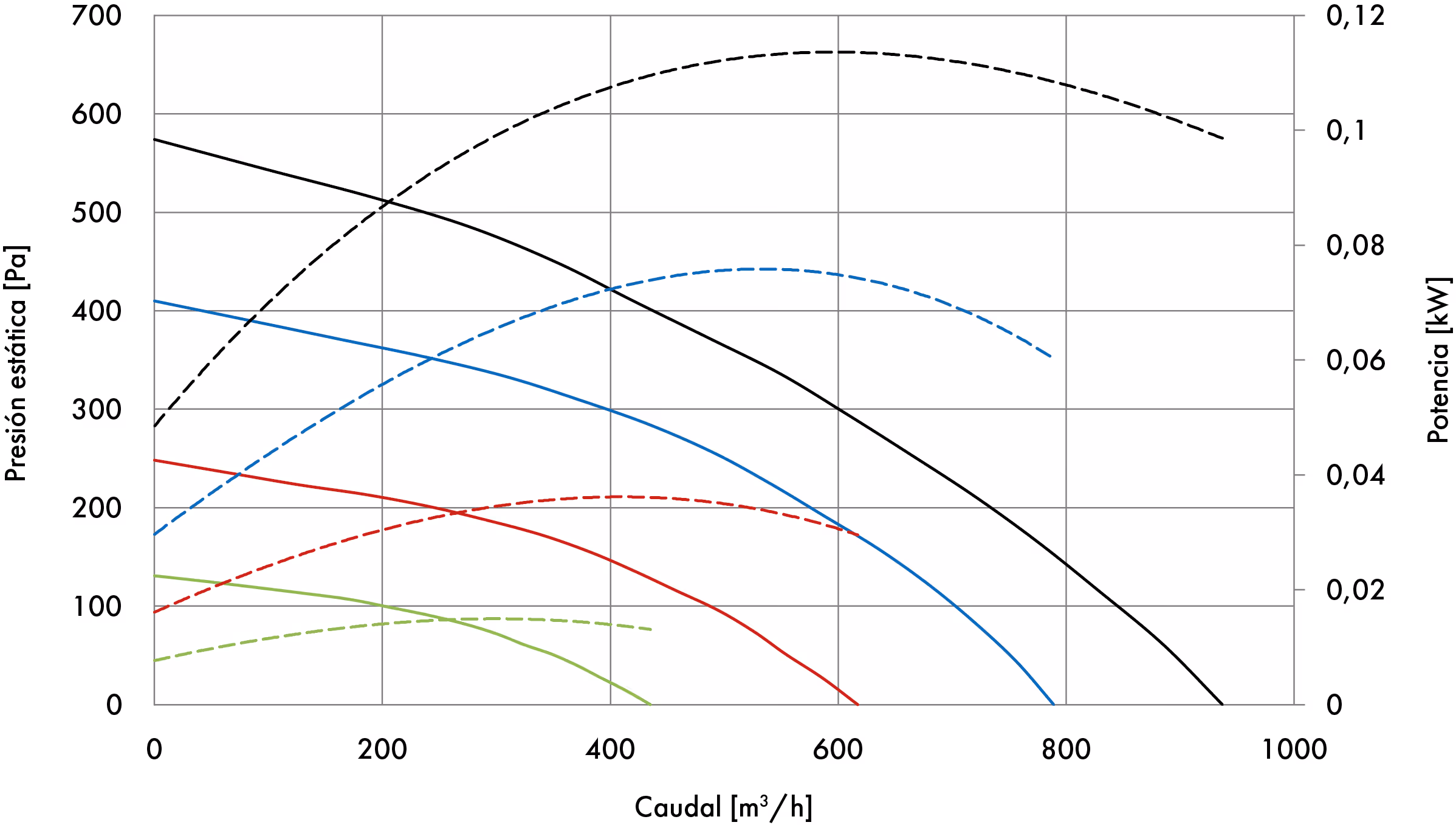

Versión vertical
Modelo 220
Modelo 250
Modelo 280
Modelo 355
Modelo 400
Modelo 450
Modelo 500
Modelo 560
Modelo 630
Evolys® Sens
Control para regular caudal de forma independiente en ventiladores con motor EC.
Funcionamiento mediante señal de entrada 0-10 V procedente de una sonda de temperatura, CO2 o higrometría (es necesario añadir una sonda externa).
Disponible en la versión con sonda de temperatura integrada tipo PT1000.
En caja IP 54.
Consulte AQUÍ la ficha del producto para más información.
Evolys® One - PWM
Control de caudal de 0 - 100 % en ventiladores con motor EC.
Disponible en versiones 0-10 V o PWM de largo alcance.
Montado empotrada o en un aparato, en caja IP 54.
También es aplicable a los convertidores de tensión o de frecuencia equipados con una entrada de 0-10 V.
Consulte AQUÍ la ficha del producto para más información.
