Silens’Air® ECM
caixa de ventilação de baixo consumo com isolamento reforçado (50 mm de espessura)
Vantagens
Motor de baixo consumo com tecnologia EC.
Atravancamento reduzido.
Regulação Oxéo® integrada: funcionamento em caudal constante ou em pressão constante.
Caudal ajustável por potenciómetro integrado de série nas versões sem regulação.
Isolamento com 50 mm de espessura: nível sonoro reduzido.
DESCRIÇÃO TÉCNICA
GAMA
- 8 modelos.
- Ligações circulares do diâmetro 125 até 500 mm.
- Caudal máximo de 7000 m³/h.
- Em conformidade ao regulamento UE N.º 1253/2014.

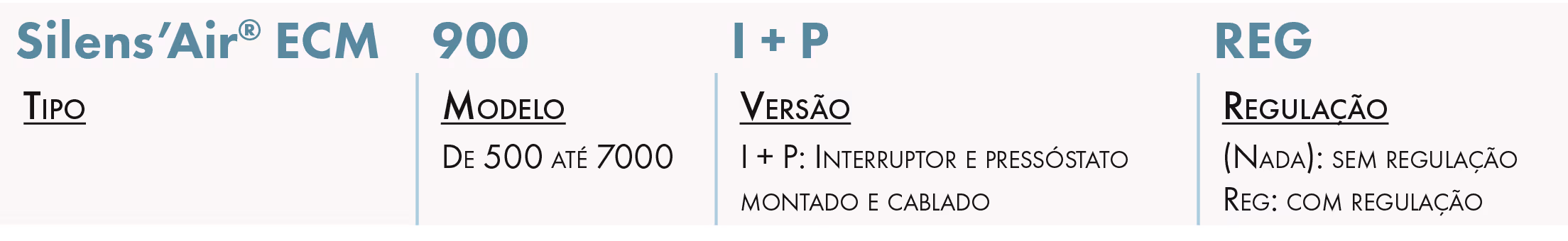

DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Caixa de extração e de insuflação de ar limpo.
- Ligação a condutas circulares.
- Instalação possível em diferentes posições, no exterior e no interior.
- Temperatura máxima de funcionamento: -20º C até 40º C.
CONSTRUÇÃO / COMPOSIÇÃO
Envolvente:
- Caixa em chapa de aço galvanizado.
- Isolamento acústico com 50 mm de espessura, em lã de rocha 140 Kg/m³.
- Ventilador facilmente desmontável.
- Painel superior desmontável através de fechos por pressão.
- Ligação circular: aspiração / retorno equipadas com juntas
- de borracha para maior estanquidade.
- Pés de suporte para fixar as juntas antivibráticas de cada modelo.
Ventilador:
- Centrífugo à reação, de acoplamento direto.
Motorização:
- Motor EC (comutação eletrónica) com rotor externo.
- Monofásico 230 V ~ 50/60 Hz (modelos 500 até 3600).
- Trifásico 400 V ~ 50/60 Hz (modelos 5000 e 7000) nas versões sem regulação.
- Trifásico 400 V + N ~ 50/60 Hz (modelos 5000 e 7000) nas versões com regulação Oxéo®.
- IP 44, Classe B.
- Caixa de ligações IP55, localizada no exterior da caixa com potenciómetro integrado para a regulação do caudal de 0 a 100% para as versões sem regulação.
- Interruptor de corte local montado de série.
- Pressóstato calibrado e montado de origem na versão sem regulação.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS
CARACTERÍSTICAS TÉCNICAS
REGULAÇÃO OXÉO®
- Painel de controlo integrado na caixa: caudal variável 0-10 V, caudal constante, pressão constante.
- Comando com fios como opção.
- Módulo Bluetooth integrado.
- Programação horária.
- Comunicação GTC Modbus RTU-RS485.
SELEÇÃO
CURVAS DE SELEÇÃO
Modelo 500
Modelo 600
Modelo 900
Modelo 1000
Modelo 2000
Modelo 3600
Modelo 5000
Modelo 7000
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
INSTALAÇÃO
ACESSÓRIOS
Junta flexível de ligação circular
Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.
Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).
Systair® Cirec 2
Bateria elétrica circular.
Montagem apenas na descarga do ventilador.
Consulte AQUI a ficha de produto para mais informações.
Systair® EC - EC Isol
Bateria circular a água quente.
Disponível na versão com isolamento.
Consulte AQUI a ficha de produto para mais informações.
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Caixa disjuntora On-Off
Acessório elétrico para comando e proteção.
Disponível nas versões monofásica 230 V ou trifásica 400 V.
De 1 velocidade, com sinalização de posição, em caixa estanque IP 55.
Regulação da intensidade por magnetotérmico.
Paragem de funcionamento por bobine.
Consulte AQUI a ficha de produto para mais informações.
BCA
Apoios anti vibração: constituídos por 2 chapas planas e paralelas, ligadas entre si por uma junta de borracha especial.
Permitem isolar o edifício das vibrações geradas pelo ventilador.
Consulte AQUI a ficha de produto para mais informações.
Gama de sondas
Disponíveis nas seguintes versões: de CO₂ (para conduta ou parede), de presença, de humidade ou de QAI.
Caixas de ventilação com motorização AC: as sondas só deverão ser instaladas quando forem aplicados os acessórios elétricos Varionys® M RT Control® 2 e Soft Drive® V2.
SELEÇÃO DOS ACESSÓRIOS ELÉTRICOS
Seleção de toda a gama de acessórios no documento de tarifas.
