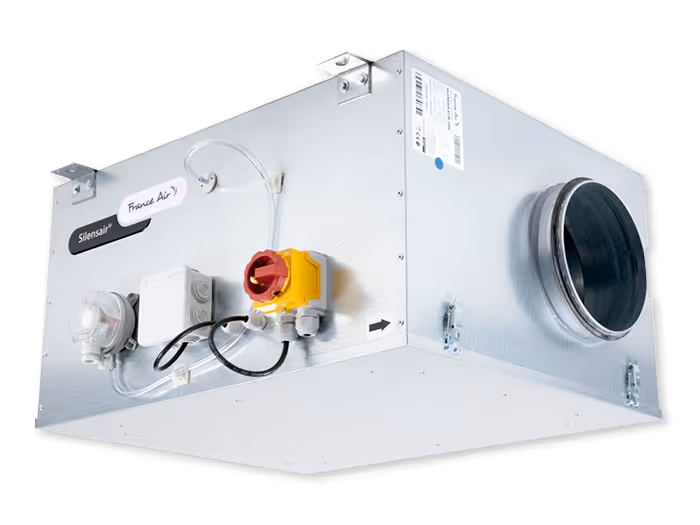

Silens’Air® ECM
caja de ventilación de bajo consumo con aislamiento reforzado (50 mm de espesor)
Ventajas
Motor de bajo consumo con tecnología EC.
Dimensión reducida.
Control Oxéo® integrado: funcionamiento a caudal o apresión constante.
Caudal ajustable mediante potenciómetro integrado de serie en las versiones sin regulación.
Aislamiento de 50 mm de grosor: nivel de ruido reducido.
DESCRIPCIÓN TÉCNICA
GAMA
- 8 modelos.
- Conexiones circulares con un diámetro de 125 a 500 mm.
- Caudal máximo de 7000 m³/h.
- De acuerdo con el Reglamento de la UE n.º 1253/2014.

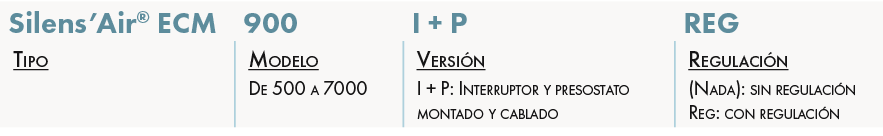

DESIGNACIÓN
APLICACIÓN/USO
- Caja de extracción e inflado de aire limpio.
- Conexión a conductos circulares.
- Se puede instalar en diferentes posiciones, en el exterior y en el interior.
- Temperatura máxima de funcionamiento: -20º C a 40º C.
CONSTRUCCIÓN/COMPOSICIÓN
Cubierta:
- Caja en chapa de acero galvanizado.
- Aislamiento acústico de 50 mm de grosor, en lana de roca de 140 Kg/m³.
- Ventilador fácilmente extraíble.
- Panel superior extraíble mediante cierres a presión.
- Conexión circular: aspiración/retorno equipada con juntas
- goma para una mayor estanqueidad.
- Pies de apoyo para fijar las juntas antivibratorias de cada modelo.
Ventilador:
- Reacción centrífuga, acoplamiento directo.
Motorización:
- Motor EC (conmutación electrónica) con rotor externo.
- Monofásico 230 V ~ 50/60 Hz (modelos 500 a 3600).
- Trifásico 400 V ~ 50/60 Hz (modelos 5000 y 7000) en versiones sin regulación.
- Trifásico 400 V + N ~ 50/60 Hz (modelos 5000 y 7000) en versiones con regulación Oxéo®.
- IP 44, clase B.
- Caja de conexiones IP55, ubicada en el exterior de la caja con potenciómetro integrado para una regulación del flujo del 0 al 100% para las versiones sin regulación.
- Interruptor de corte local montado de serie.
- Presostato original calibrado y ensamblado en la versión sin regulación.
OPCIONES
EMBALAJE
- Se vende por unidad.

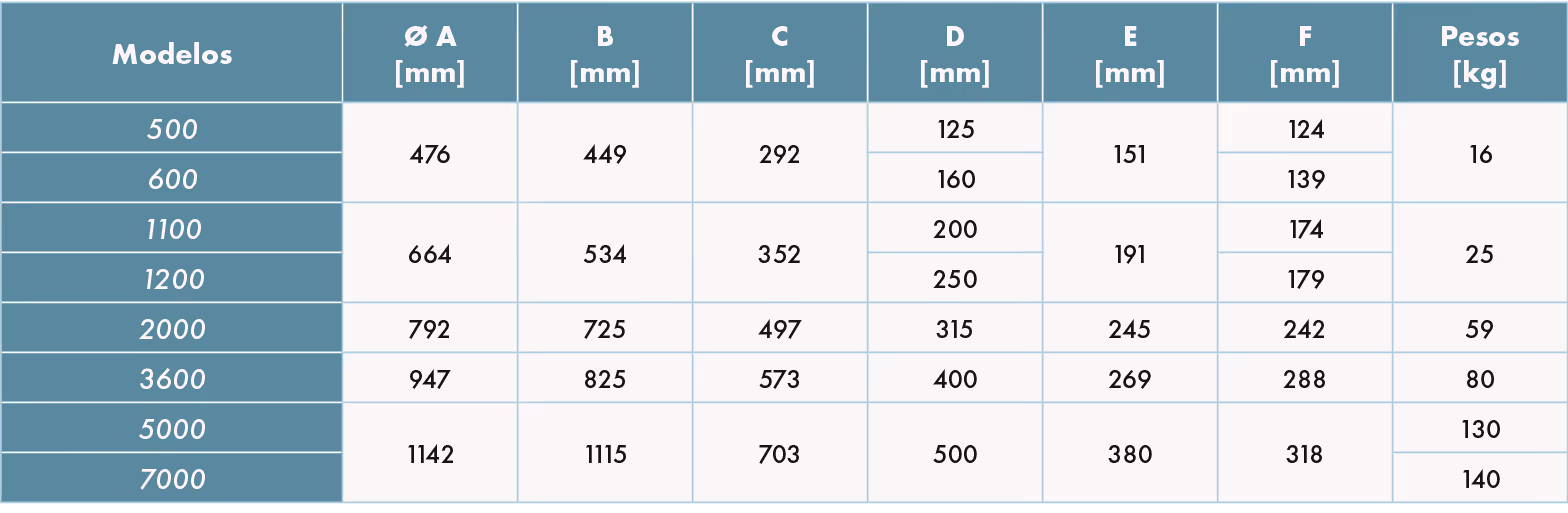

DIMENSIONES
DIMENSIONES

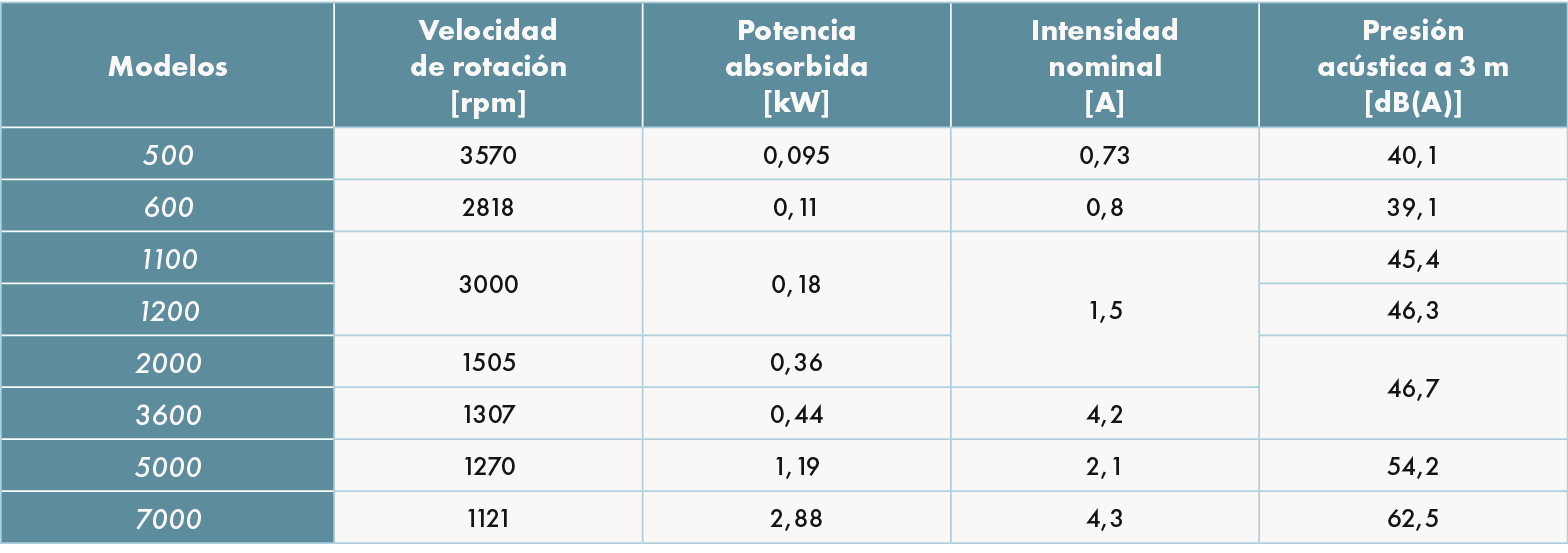

CARACTERÍSTICAS TÉCNICAS
CARACTERÍSTICAS TÉCNICAS COMPLEMENTARIAS
El ECM Silens'Air® está equipado con un potenciómetro, ubicado en la caja eléctrica, para ajustar el punto de operación.
Si utiliza un mando a distancia, encienda el mando en lugar del potenciómetro.
(2) Evolys One
(3) Sonda externa
(4) Fuente de alimentación monofásica 230 V
REGULACIÓN OXÉO®
- Panel de control integrado en la caja: caudal variable 0-10 V, flujo constante, presión constante.
- Control por cable como opción.
- Módulo Bluetooth integrado.
- Programación.
- Comunicación GTC Modbus RTU-RS485.
SELECCIÓN
CURVAS DE SELECCIÓN
Modelo 500
Modelo 600
Modelo 1100
Modelo 1200
Modelo 2000
Modelo 3600
Modelo 5000
Modelo 7000
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
INSTALACIÓN
ACCESORIOS
Junta flexível de ligação circular
Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.
Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).
Systair® Cirec 2
Batería eléctrica circular.
Se monta únicamente cuando se descarga el ventilador.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Systair® EC - EC Isol
Bateria circular a água quente.
Disponível na versão com isolamento.
Consulte AQUI a ficha de produto para mais informações.
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Caixa disjuntora On-Off
Accesorio eléctrico de control y protección.
Disponible en monofásico de 230 V o trifásico de 400 V.
1 velocidad, con indicación de posición, en caja impermeable IP 55.
Regulación de intensidad magnetotérmica.
Detenga la operación mediante bobina.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
BCA
Soportes antivibratorios: compuestos por 2 placas planas y paralelas, conectadas entre sí mediante una junta de goma especial.
Permiten aislar el edificio de las vibraciones generadas por el ventilador.
Consulta AQUÍ consulte la ficha del producto para obtener más información.
Gama de sondas
Disponíveis nas seguintes versões: de CO₂ (para conduta ou parede), de presença, de humidade ou de QAI.
Caixas de ventilação com motorização AC: as sondas só deverão ser instaladas quando forem aplicados os acessórios elétricos Varionys® M RT Control® 2 e Soft Drive® V2.
SELECCIÓN DE ACCESORIOS ELÉCTRICOS
Selección de toda la gama de accesorios en el documento tarifario.
