Novatys® Flat ECM

caixa de dupla camada com bateria de aquecimento autorregulável e filtro

novatys flat ecm

This is some text inside of a div block.

Vantagens

Caixa de dimensões reduzidas para uma instalação otimizada em espaços limitados.
Caixa de baixo consumo com regulação integrada, em conformidade com a regulamentação em vigor.
Produto «tudo-em-um» que integra a regulação, uma bateria totalmente cablada e um filtro ISO 65 % (G4). Possibilidade de adicionar um segundo conjunto de baterias (espaço previsto).
Manutenção e acesso otimizados:
- Compartimento elétrico de fácil acesso.
- Portas de visita superiores e inferiores para uma manutenção fácil do motor do ventilador, da bateria e do filtro.
Redução do nível sonoro para maior conforto: produto fornecido com isolamento de dupla camada.

‍

No items found.

DESCRIÇÃO TÉCNICA

GAMA

5 modelos: 600, 1000, 2000, 3000, 5000.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Ventilação, filtragem e pré-aquecimento do ar fresco com sistema autorregulado para instalações comerciais e cozinhas profissionais.
Caixas de extração e insuflação de ar limpo.
Ideal para renovações, para instalação em espaços reduzidos.
Montagem e ligação: interior.
Instalação possível em várias posições: na horizontal (piso ou teto) e na vertical (parede).
Temperatura do fluido transportado: -25 a +50 °C.
Insuflação de ar limpo em edifícios comerciais.

CONSTRUÇÃO / COMPOSIÇÃO

Caixa:

Aspiração/insuflação em linha.
Caixa monobloco em aço galvanizado com bateria elétrica ou de água quente integrada. Versão change-over e DX com bateria externa.
Painel de dupla camada de 25 mm em lã de rocha - densidade 90 kg/m³.
Filtragem ISO 65 % (G4) com espessura de 48 mm incluída de série.
Picagens de aspiração/retorno circulares equipadas com juntas em borracha montadas de série.
Caixa equipada com porcas fixadas em patilhas integradas na estrutura.
Portas de visita superior e inferior com dobradiças.
Compatibilidade universal através da rotação da caixa.

Ventilador:

Turbina de reação do tipo Plug fan.
Acoplamento direto.

Motorização:

Motor ECM (comutação eletrónica com rotor externo, elevado rendimento).
IP54 (tamanhos 600 a 3000), IP44 (tamanho 5000), classe F.
Alimentação monofásica 230 V – 50/60 Hz: tamanhos 600 a 2000.
Alimentação trifásica 400 V – 50/60 Hz: tamanhos 3000 e 5000.

OPÇÕES

Filtro ISO e PM 10 70 % (M5) e ISO e PM 2,2 65 % (F7) (consulte-nos).
Versão pintada (consulte-nos).

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

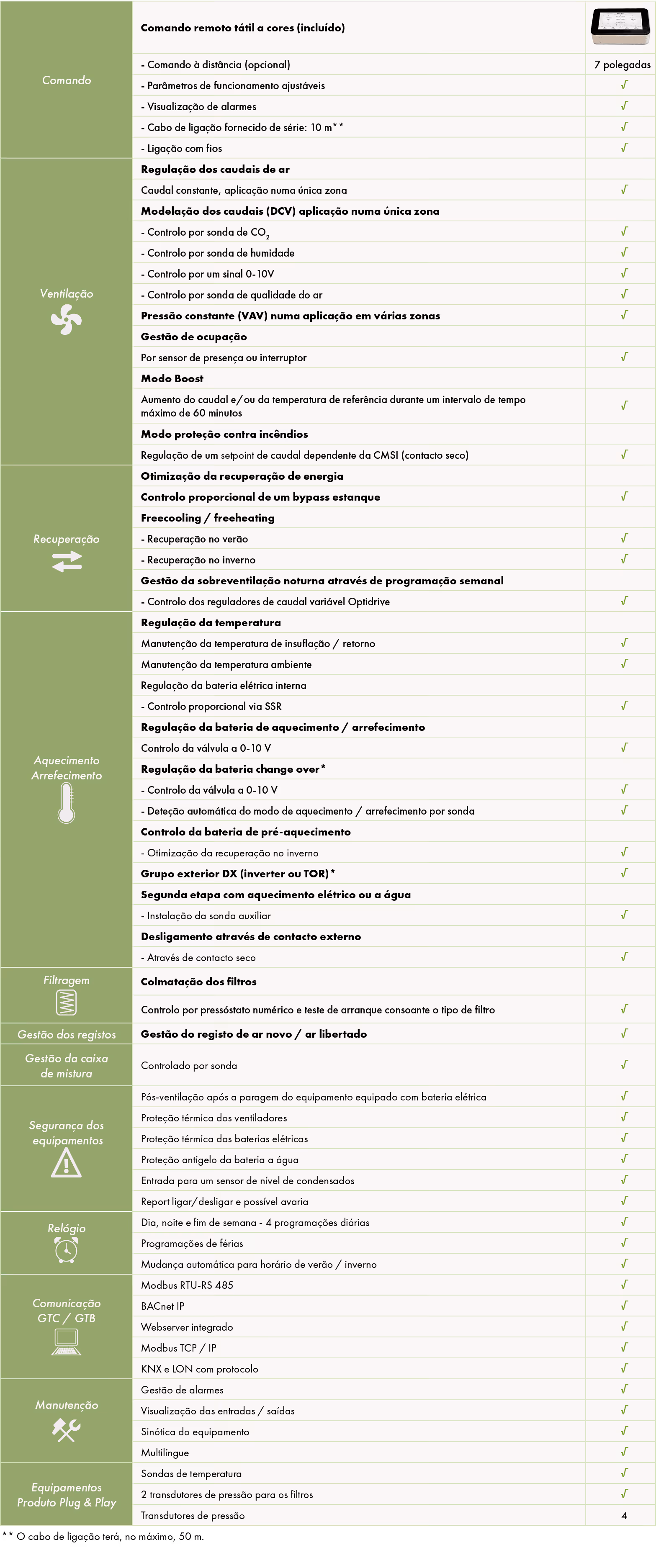

REGULAÇÃO OXÉO® TOUCH 3

Ecrã tátil a cores de 5 polegadas de série.
Comando remoto com fios (caudal variável 0-10 V, caudal constante, pressão constante).
Sonda de conduta.
Programa de funcionamento noturno reduzido.
Relógio programável.
Comunicação GTB/GTC.

‍

CARACTERÍSTICAS ELÉTRICAS - ALIMENTAÇÃO GERAL

Versões sem bateria / água quente / change-over / DX / escravo

‍

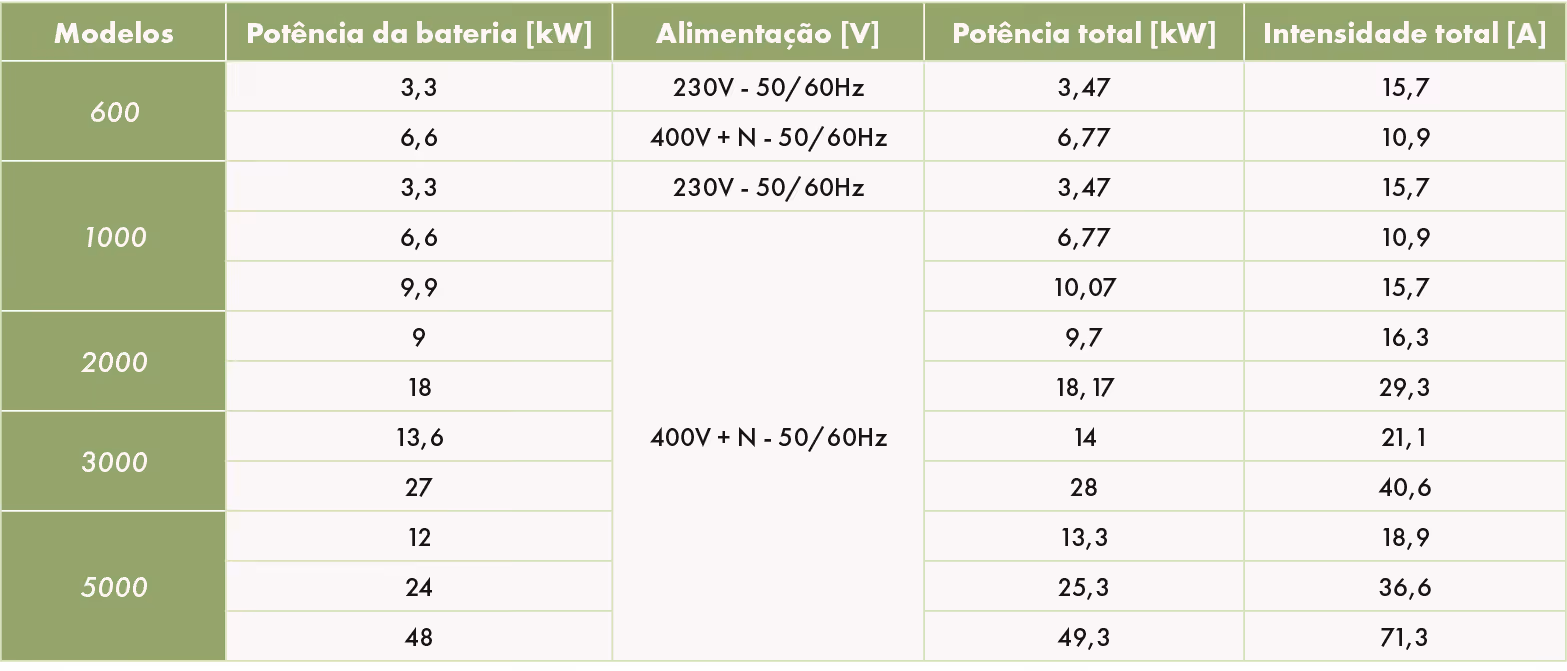

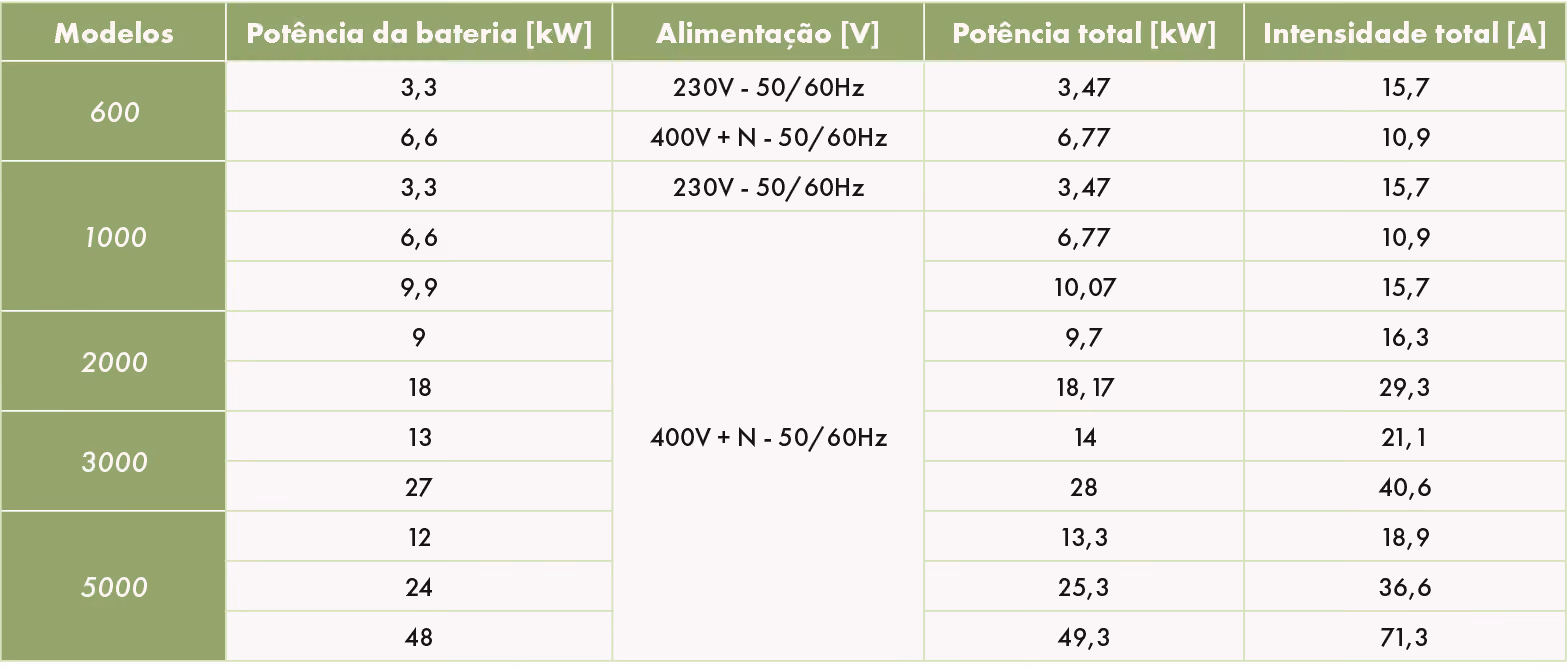

Versões com bateria elétrica

‍

Características dos moto-ventiladores

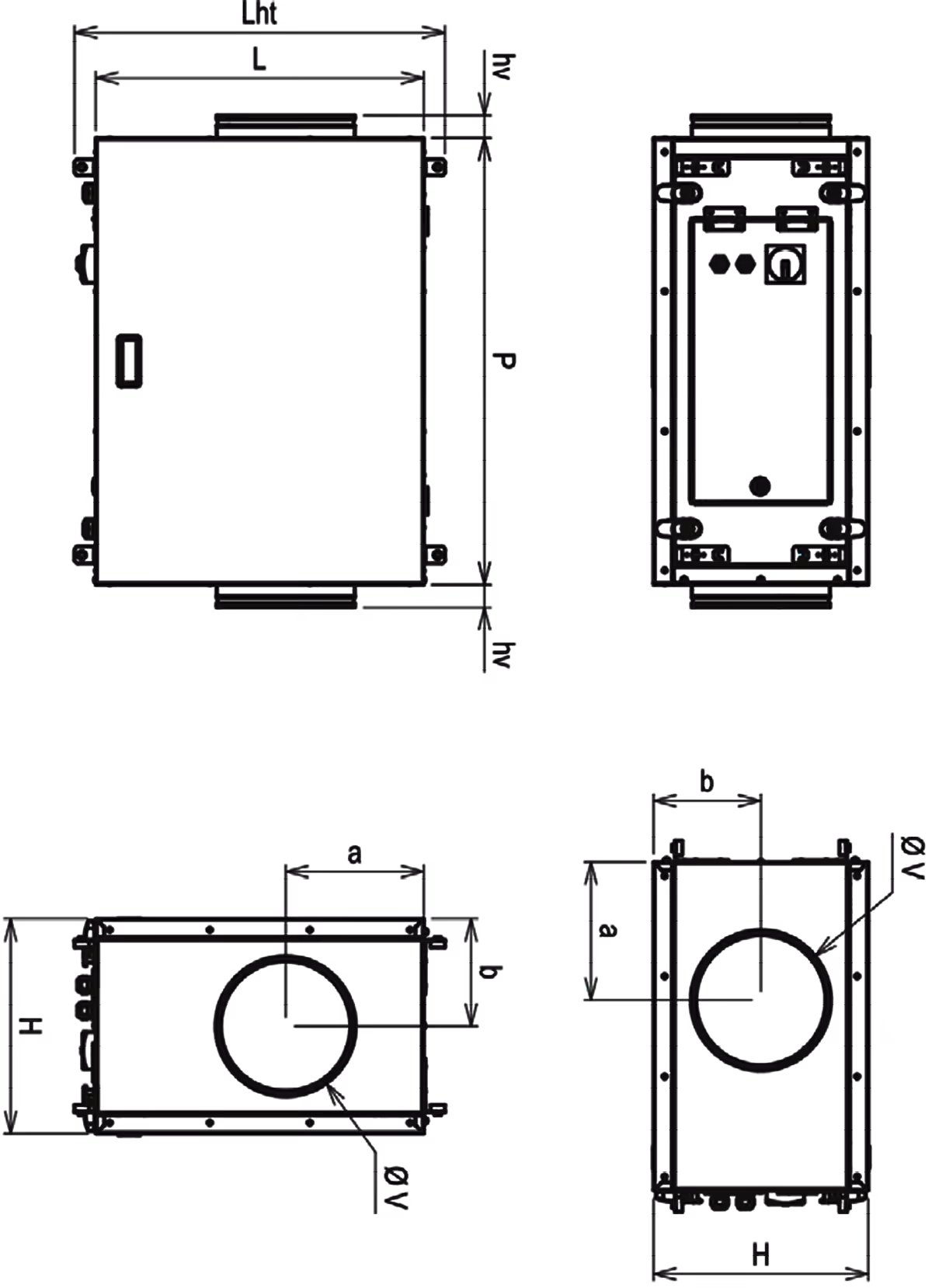

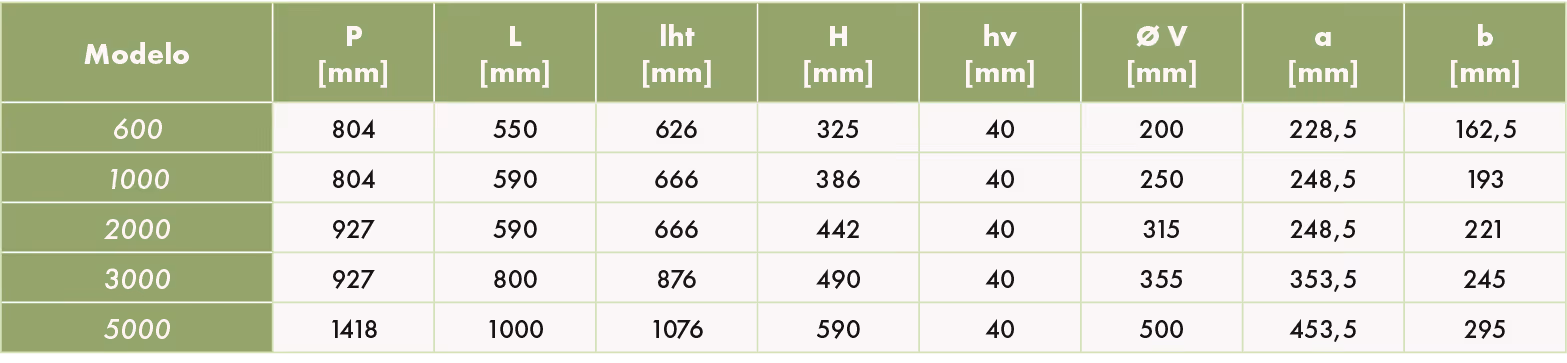

ATRAVANCAMENTOS

Versão elétrica (EL):

Bateria elétrica integrada.
Proteções térmicas integradas.

Versão a água quente (EC):

Bateria de aquecimento a água integrada.
Equipada com proteção anti gelo cablada.
Kit de válvula de 3 vias como acessório.
Compatibilidade universal.

Versão change-over (CO):

Bateria change over integrada.
Equipada com proteção anti gelo cablada (registo e servomotor apenas na versão AG).
Kit de válvula de 3 vias como acessório.
Mudança automática de estação do ano através de sonda.
Compatibilidade universal.

Versão sem bateria

Filtro:

Filtro ISO gravimétrico 65% (G4) com 48 mm de espessura, montado em calha.
Espaço previsto para um segundo nível de filtragem com 48 mm de espessura.

Comunicação (GTB/GTC):

Modbus RTU.
Bacnet IP.

‍

REGULAÇÃO

O controlo do equipamento tanto pode ser realizado a partir do comando à distância como no sistema de supervisão do edifício.

‍

SELEÇÃO

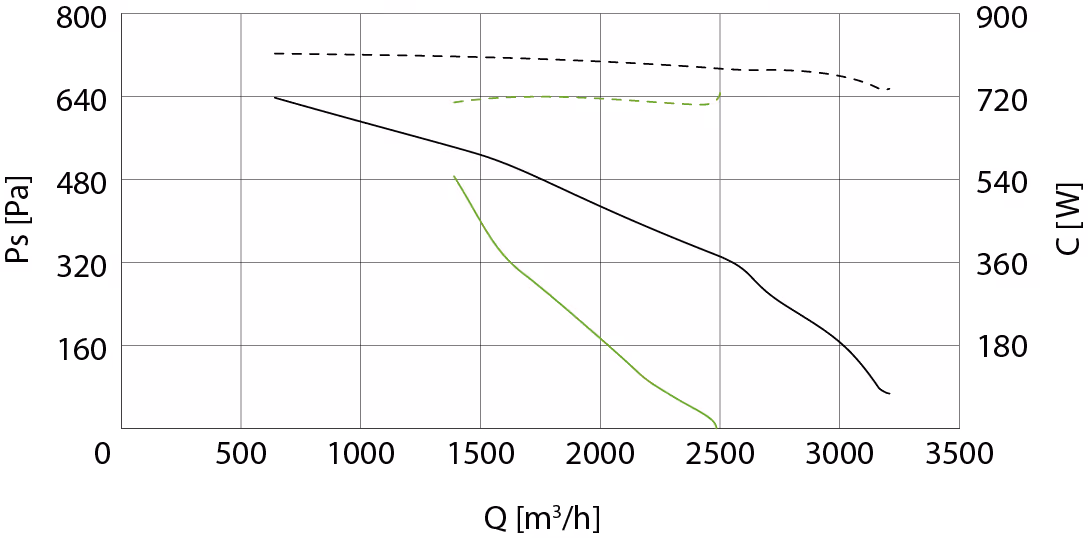

CURVAS DE SELEÇÃO PARA NOVATYS® FLAT ECM

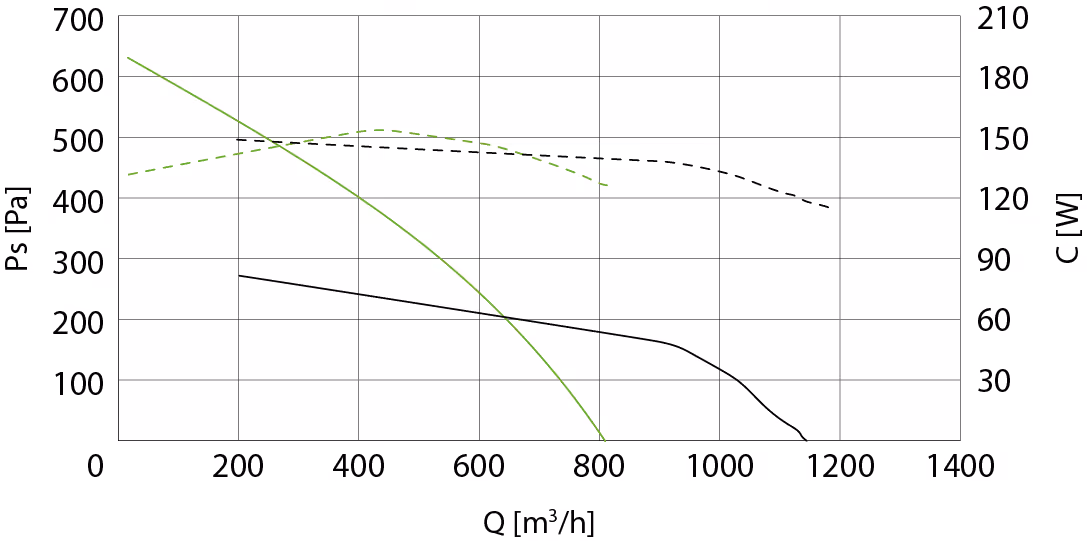

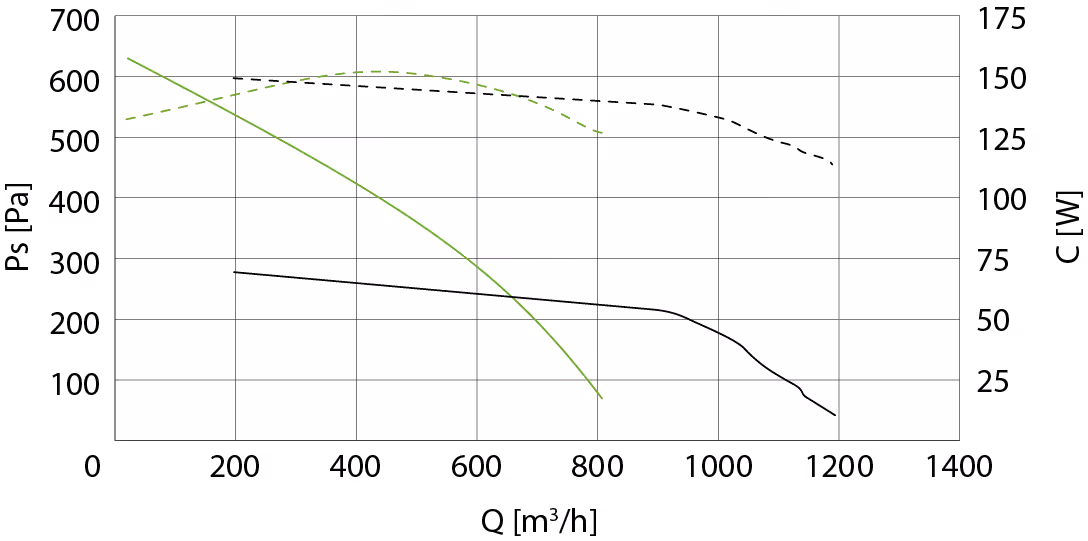

Modelo 600 e 1000

Versão elétrica (EL) e sem bateria

Versão de água quente (EC)

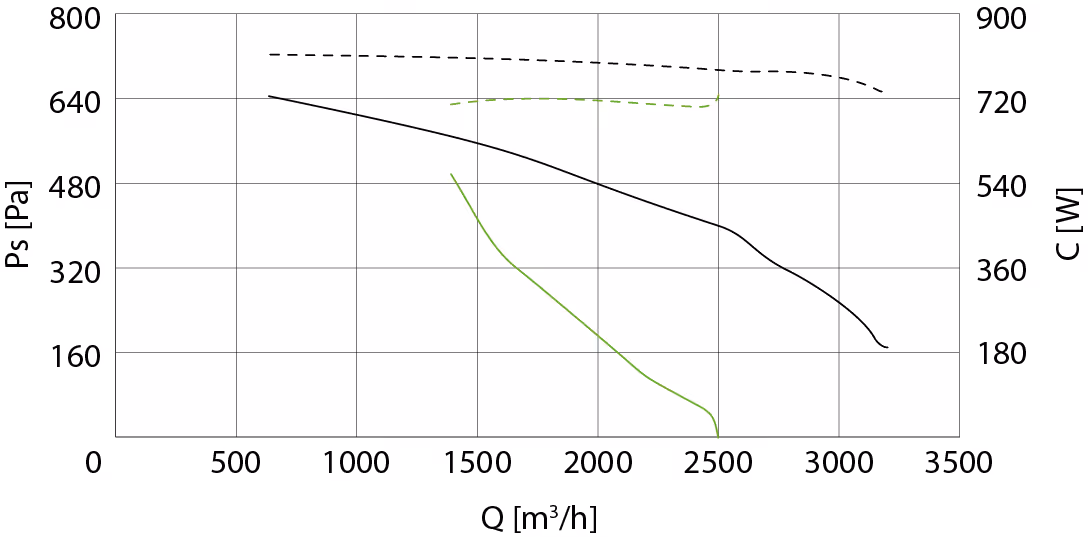

Modelo 2000 e 3000

Versão elétrica (EL) e sem bateria

Versão de água quente (EC)

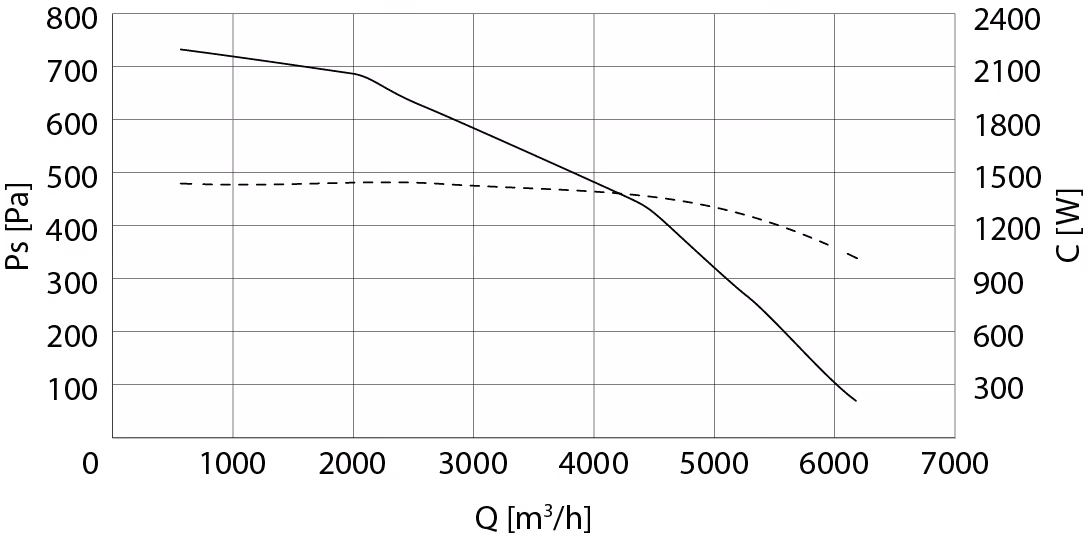

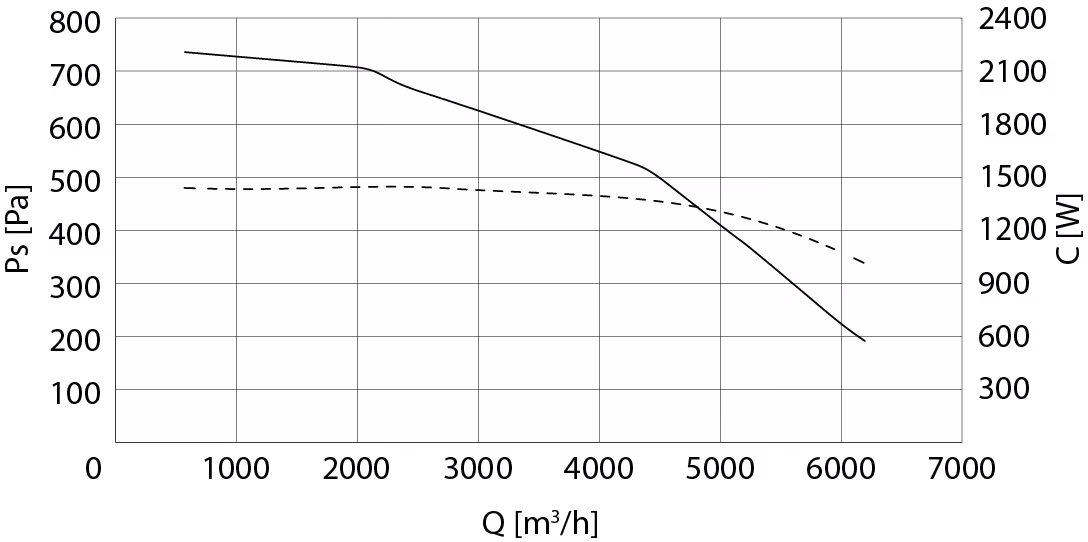

Modelo 5000

Versão elétrica (EL) e sem bateria

Versão de água quente (EC)

‍

As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

INSTALAÇÃO

ACESSÓRIOS

Registo antigelo

Servomotor TOR

Para registo (exceto antigelo).

Comando à distância Oxéo® Touch3

Comando especialmente concebido para o utilizador final.
Permite o ajuste de caudal, a temperatura, o arranque e paragem do equipamento.
Ecrã tátil a cores.
