Novatys® Flat ECM
caja de doble capa con batería de calefacción autorregulable y filtro
Ventajas
Caja de dimensiones reducidas para una instalación optimizada en espacios limitados.
Caja de bajo consumo con regulación integrada, conforme a la normativa vigente.
Producto «todo en uno» que integra la regulación, una batería totalmente cableada y un filtro ISO 65 % (G4). Posibilidad de añadir un segundo conjunto de baterías (espacio previsto).
Mantenimiento y acceso optimizados:
- Compartimento eléctrico de fácil acceso.
- Puertas de acceso superiores e inferiores para un mantenimiento sencillo del motor del ventilador, la batería y el filtro.
Reducción del nivel sonoro para mayor confort: producto suministrado con aislamiento de doble capa.
DESCRIPCIÓN TÉCNICA
GAMA
- 5 modelos: 600, 1000, 2000, 3000, 5000.

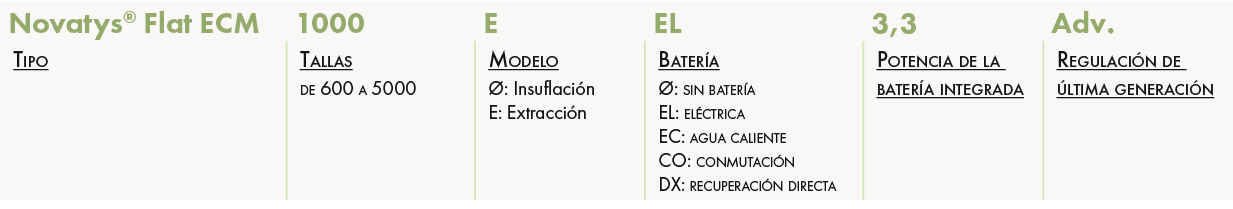

DESIGNACIÓN
APLICACIÓN/USO
- Ventilación, filtrado y precalentamiento del aire fresco con sistema autorregulado para instalaciones comerciales y cocinas profesionales.
- Cajas de extracción e impulsión de aire limpio.
- Ideal para reformas, para instalación en espacios reducidos.
- Montaje y conexión: interior.
- Instalación posible en varias posiciones: horizontal (suelo o techo) y vertical (pared).
- Temperatura del fluido transportado: -25 a +50 °C.
- Impulsión de aire limpio en edificios comerciales.
CONSTRUCCIÓN/COMPOSICIÓN
Caja:
- Aspiración/impulsión en línea.
- Carcasa monobloque de acero galvanizado con batería eléctrica o de agua caliente integrada.
- Panel de doble capa de 25 mm en lana de roca - densidad 90 kg/m³.
- Filtrado ISO 65 % (G4) con un espesor de 48 mm incluido de serie.
- Bocas de aspiración/retorno circulares equipadas con juntas de goma montadas de serie.
- Carcasa equipada con tuercas fijadas en pestañas integradas en la estructura.
- Puertas de inspección superior e inferior con bisagras.
- Compatibilidad universal mediante la rotación de la carcasa.
Ventilador:
- Turbina de reacción tipo Plug fan.
- Acoplamiento directo.
Motorización:
- Motor ECM (conmutación electrónica con rotor externo, alto rendimiento).
- IP54 (tamaños 600 a 3000), IP44 (tamaño 5000), clase F.
- Alimentación monofásica 230 V – 50/60 Hz: tamaños 600 a 2000.
- Alimentación trifásica 400 V – 50/60 Hz: tamaños 3000 y 5000.
OPCIONES
- Filtro ISO e PM 10 70 % (M5) e ISO e PM 2,2 65 % (F7) (consúltenos).
Versión pintada (consúltenos).
EMBALAJE
- Vendido por unidad.
DIMENSIONES

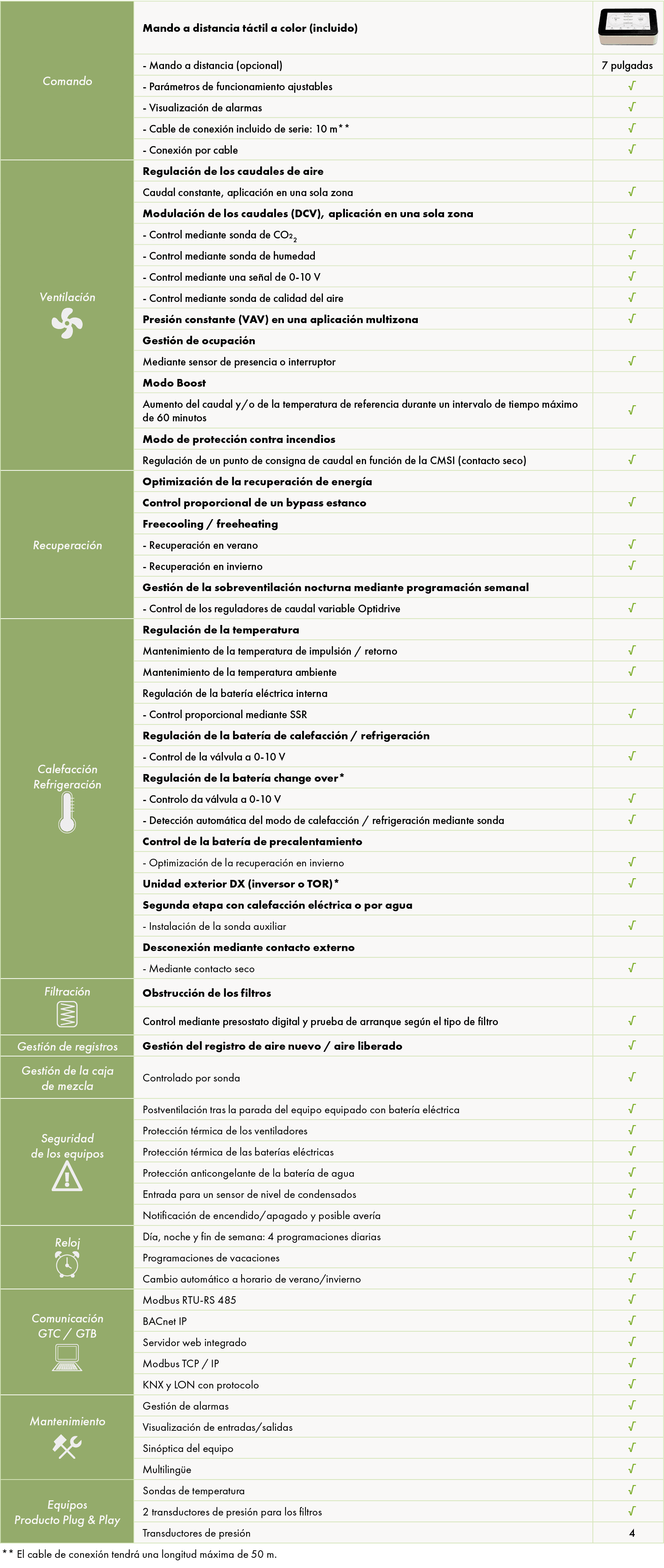

REGULACIÓN OXÉO® TOUCH 3
- Pantalla táctil a color de 5 pulgadas de serie.
- Mando remoto con cable (caudal variable 0-10 V, caudal constante, presión constante).
- Sonda de conducto.
- Programa de funcionamiento nocturno reducido.
- Reloj programable.
- Comunicación BMS/BEMS.
CARACTERÍSTICAS ELÉCTRICAS - ALIMENTACIÓN GENERAL

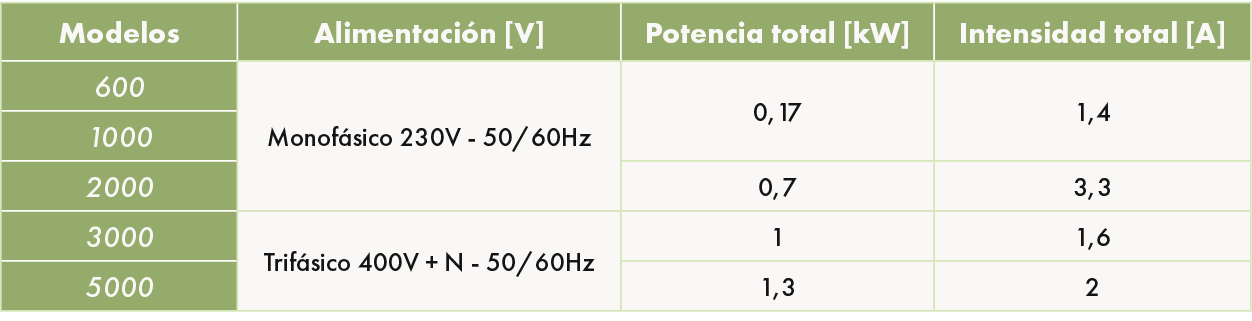

Versiones sin batería / agua caliente / esclavo

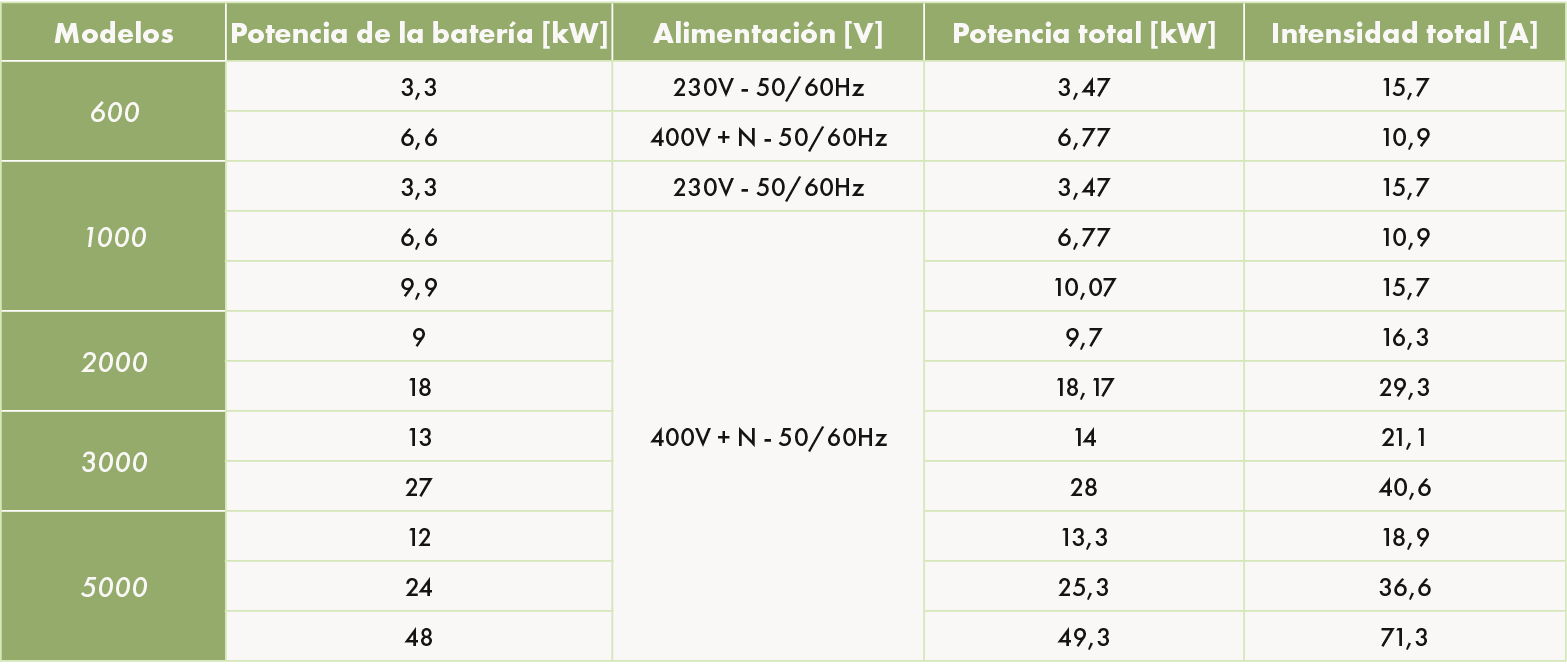

Versiones con batería eléctrica

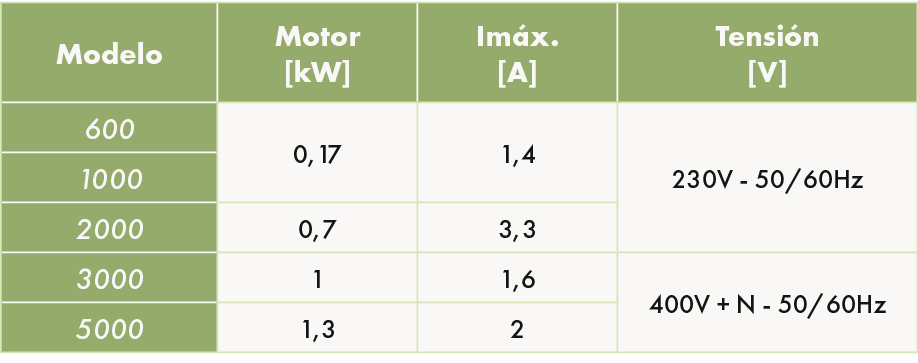

Características de los motoventiladores
DIMENSIONES
Versión eléctrica (EL):
- Batería eléctrica integrada.
- Protecciones térmicas integradas.
Versión de agua caliente (EC):
- Batería de calentamiento de agua integrada.
- Equipada con protección antihielo cableada.
- Kit de válvula de 3 vías como accesorio.
- Compatibilidad universal.
Versión change-over (CO):
- Batería change-over integrada.
- Equipada con protección antihielo cableada (registro y servomotor solo en la versión AG).
- Kit de válvula de 3 vías como accesorio.
- Cambio automático de estación mediante sonda.
- Compatibilidad universal.
Versión sin batería
Filtro:
- Filtro ISO gravimétrico 65% (G4) de 48 mm de espesor, montado en guía.
- Espacio previsto para un segundo nivel de filtrado de 48 mm de espesor.
Comunicación (GTC/GTB):
- Modbus RTU.
- Bacnet IP.
REGULACIÓN
- El control del equipo puede realizarse tanto desde el mando a distancia como desde el sistema de gestión técnica del edificio.
SELECCIÓN
CURVAS DE SELECCIÓN PARA NOVATYS® FLAT ECM
Modelo 600 y 1000
Versión eléctrica (EL) y sin batería
Versión de agua caliente (EC)
Modelo 2000 y 3000
Versión eléctrica (EL) y sin batería
Versión de agua caliente (EC)
Modelo 5000
Versión eléctrica (EL) y sin batería
Versión de agua caliente (EC)
Las curvas de selección aquí presentadas son indicativas y pueden sufrir modificaciones de acuerdo con la evolución de la gama France Air: por favor, consúltenos para más información.
Resultados
INSTALACIÓN
ACCESORIOS
Registo antigelo
Servomotor TOR
Para registro (excepto anticongelante).
Control remoto Oxéo® Touch3
Comando especialmente diseñado para el usuario final.
Permite ajustar el caudal, la temperatura, el arranque y la parada del equipo.
Pantalla táctil a color.
BCA
Soportes antivibratorios: compuestos por 2 placas planas y paralelas, unidas entre sí por una junta de goma especial.
Permiten aislar el edificio de las vibraciones generadas por el ventilador.
Consulte AQUÍ la ficha del producto para más información.
Sonda de CO₂
Entre 0 y 1100 ppm y entre 0 y 2000 ppm.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Sonda de presença
Sensor de calidad del aire interior
Medición de la calidad del aire interior del aire ambiente.
Regulación del caudal de aire en función de la tasa de COV + CO₂ + HR.
Contáctenos para más información.
Consulte AQUÍ la ficha de producto para más información.
Junta circular flexible
Disponible en diámetros 160, 200, 315, 400 y 450 mm.
Embalaje: se suministra en kit, con 2 abrazaderas (ancho 9 mm).
Kit de válvula para Novatys® Flat ECM
Permite controlar a bateria change-over ou de água quente.
Filtro para Novatys® Flat ECM
Filtro ISO e PM 2,5 de 65 % (F7).
