Modulys® ECM
caixa de ventilação de baixo consumo plug fan com isolamento térmico reforçado
Vantagens
Isolamento térmico reforçado.
Conceção modular.
Motor de baixo consumo com tecnologia EC.
Regulação Oxéo® Fan integrada: funcionamento em caudal constante, pressão constante ou 0-10 V externo.
Caudal ajustável por potenciómetro integrado de origem nas versões sem regulação.
DESCRIÇÃO TÉCNICA
GAMA
- Composta por 8 modelos.
- Caudal de 200 até 16000 m³/h.
- Ligação circular na aspiração e retorno.
4 módulos disponíveis:
- Módulo térmico a água quente;
- Módulo térmico change-over;
- Módulo de filtragem;
- Módulo acústico.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Insuflação e extração de ar limpo em espaços do setor terciário.
- Em conformidade às exigências do Regulamento UE N.º 1253/2014.
CONSTRUÇÃO / COMPOSIÇÃO
Envolvente:
- Estrutura perfilar em alumínio, ângulos reforçados em polipropileno.
- Isolamento em lã de rocha com 25 mm de espessura.
- Painéis desmontáveis, de cor cinzenta RAL 7001.
- Calha para filtro integrada.
- Equipada com parafusos M8 nas faces superior e inferior para suspensão ou instalação no chão.
- Ligação do módulo através de parafusos (fornecidos).
- Picagem circular na aspiração e retorno.
- Porta de visita à direita no sentido do ar (consulte-nos para porta de visita à esquerda).
Ventilador:
- Turbina à reação, acoplamento direto.
Motorização:
- Motor EC (comutação eletrónica) monofásico 230 V ~ 50 Hz nos modelos 800 até 6000.
- Motor EC (comutação eletrónica) trifásico 400 V ~ 50 Hz nos modelos 8000 até 16000.
Variação de velocidade através de:
- Potenciómetro integrado nas versões sem regulação.
Versão com regulação Oxéo® Fan integrada:
- Painel de comando integrado na caixa.
- Funcionamento em caudal constante, pressão constante ou 0-10 V externo.
- Comando à distância com fio como opção.
- Módulo Bluetooth integrado.
- Programação horária.
- Comunicação GTC ModBus RTU-RS485.
- Aplicação smartphone disponível para arranque e parametrização da regulação integrada.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS
CARACTERÍSTICAS TÉCNICAS
MÓDULO TÉRMICO A ÁGUA QUENTE

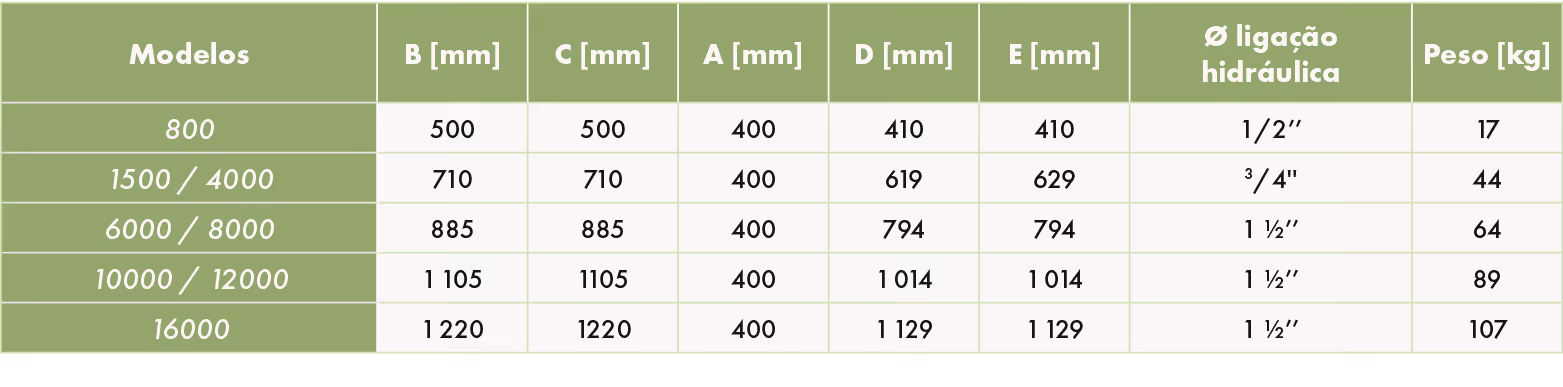

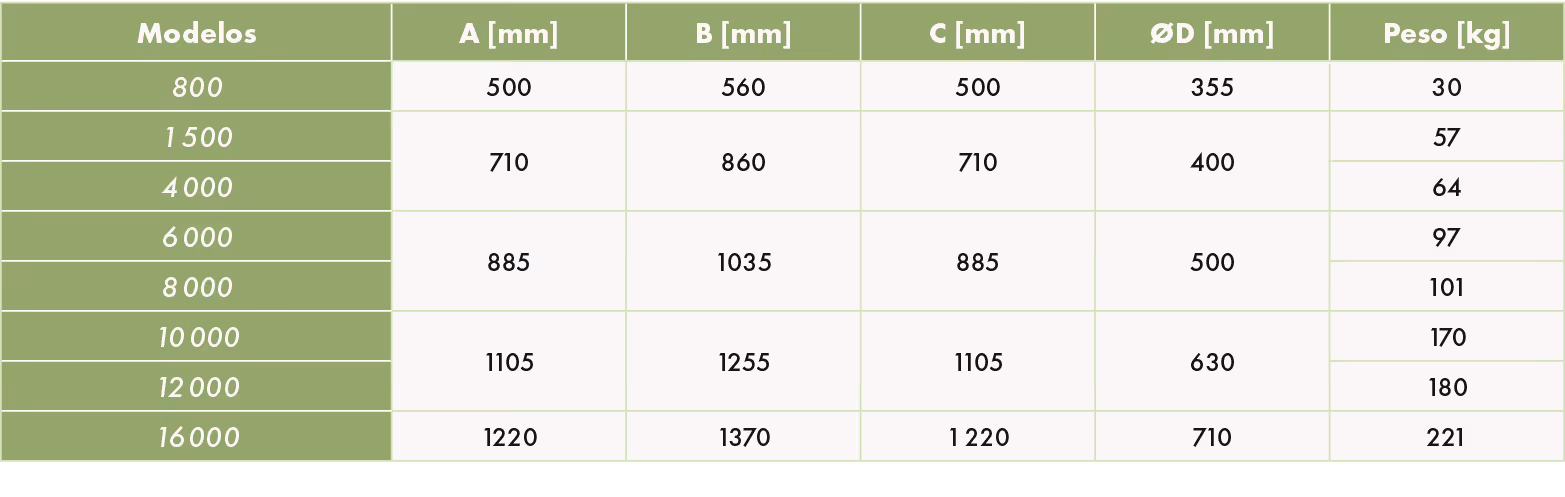

Atravancamentos e pesos

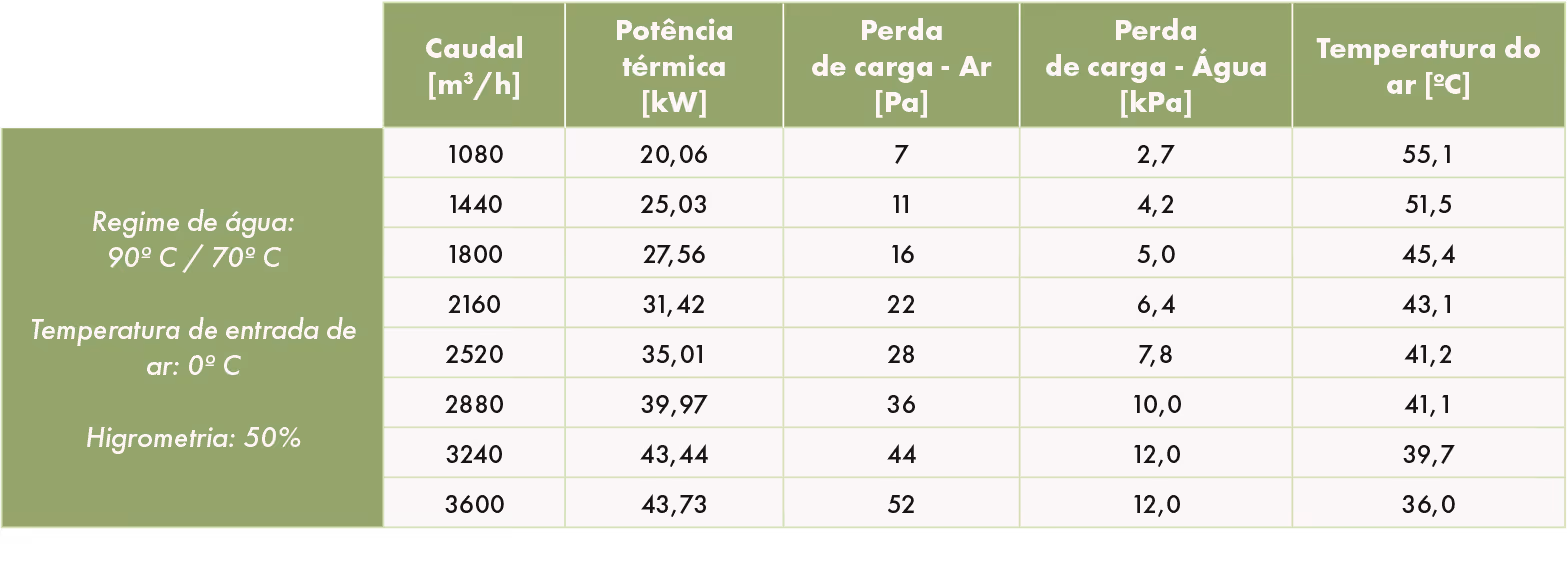

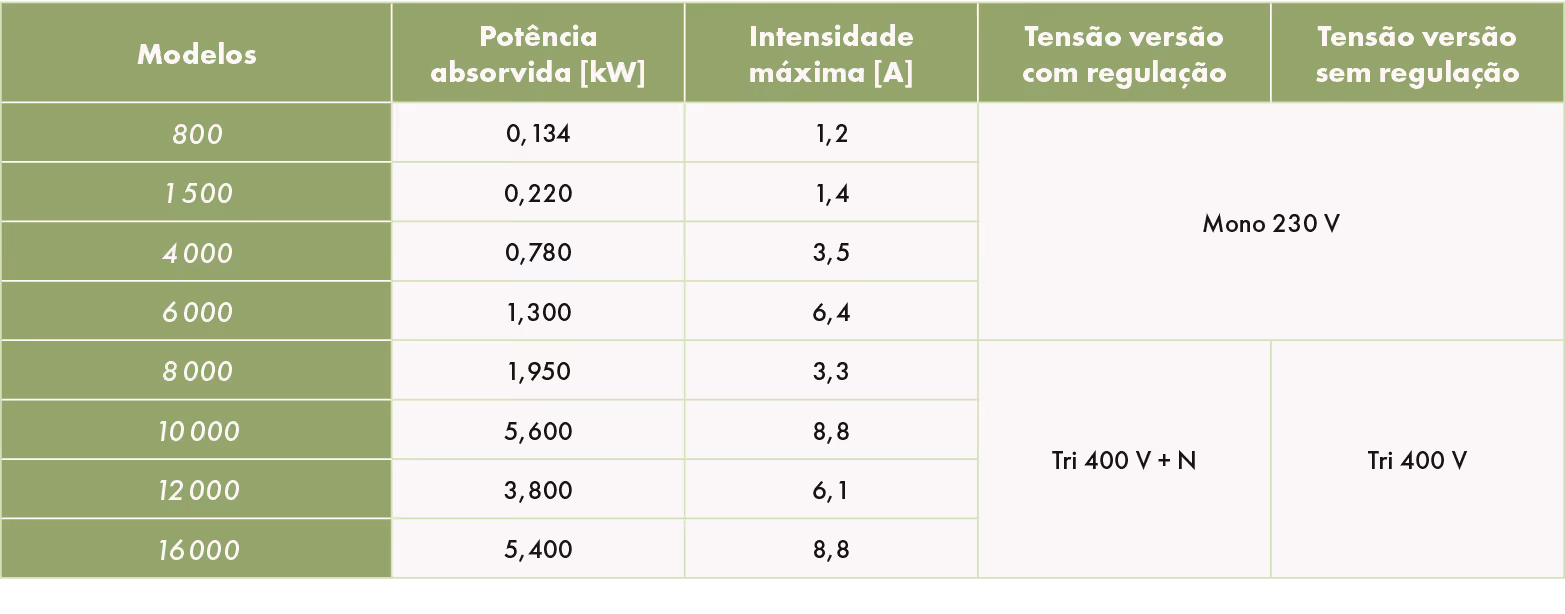

Características técnicas:

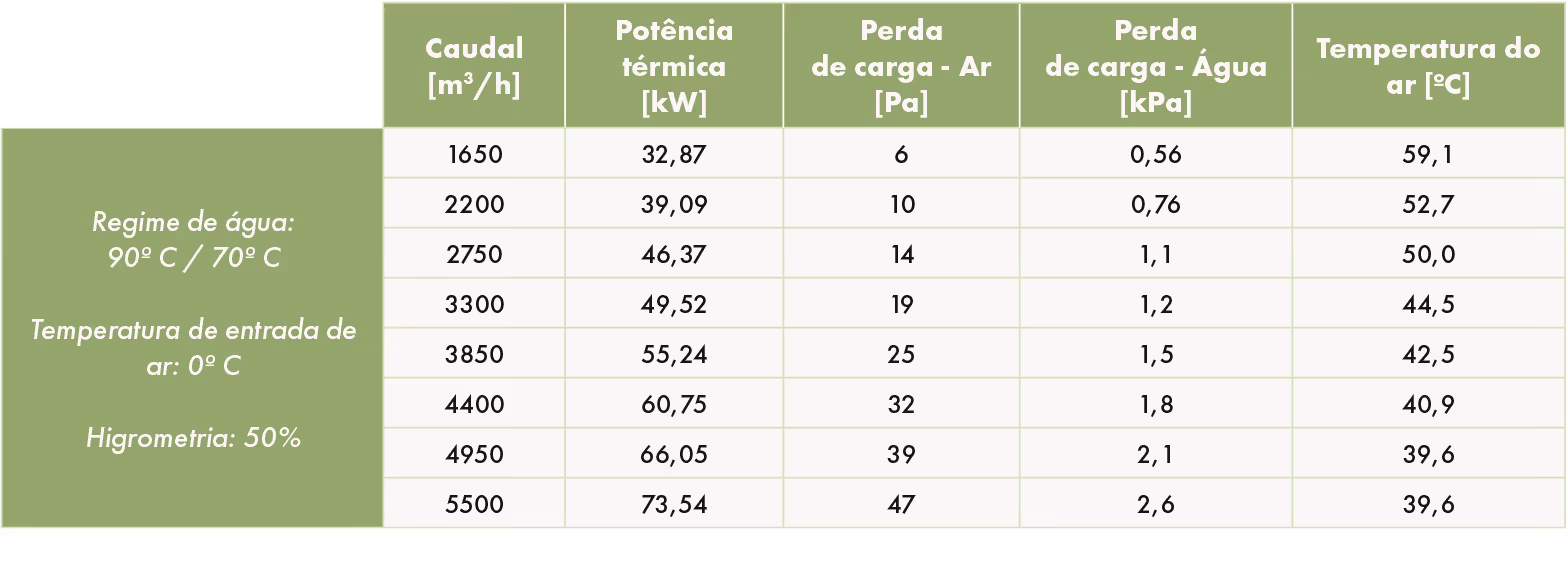

Modelos 800, 1500 e 4000

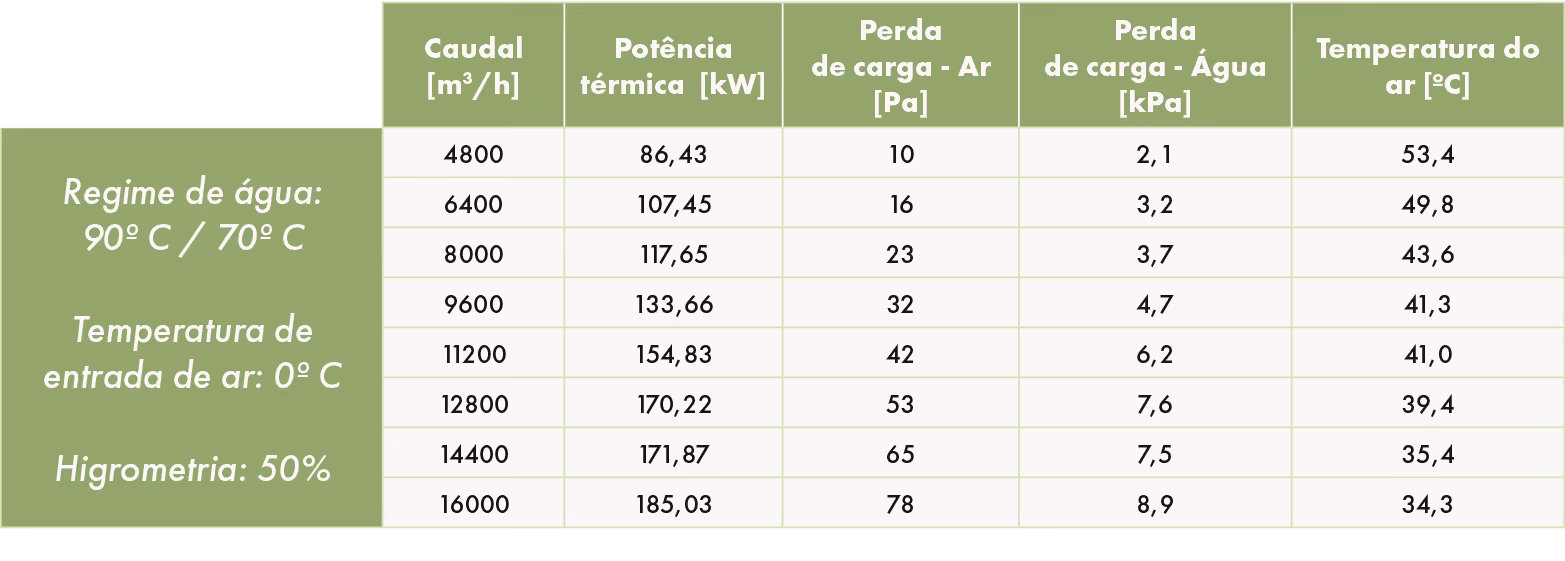

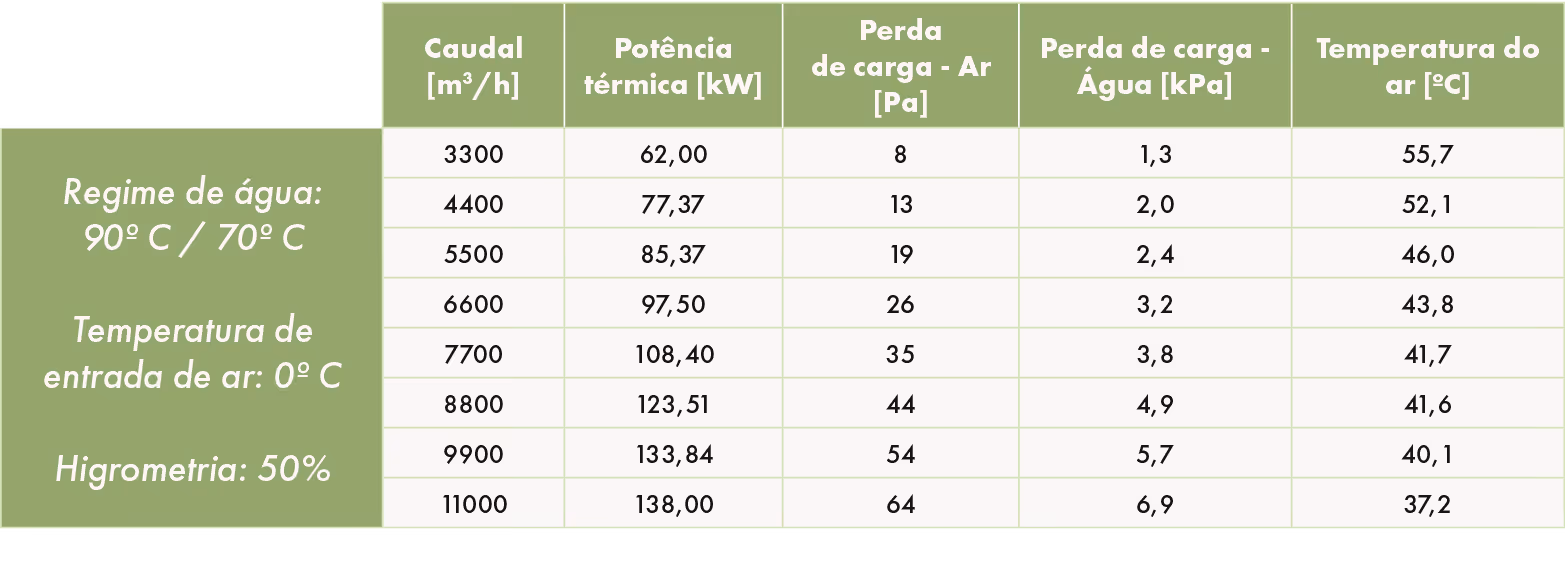

Modelos 6000 e 8000
Modelos 10000 e 12000
Modelo 16000
MÓDULO TÉRMICO CHANGE-OVER
Atravancamentos: iguais aos do módulo térmico a água quente; exceção: diâmetro da ligação hidráulica e pesos

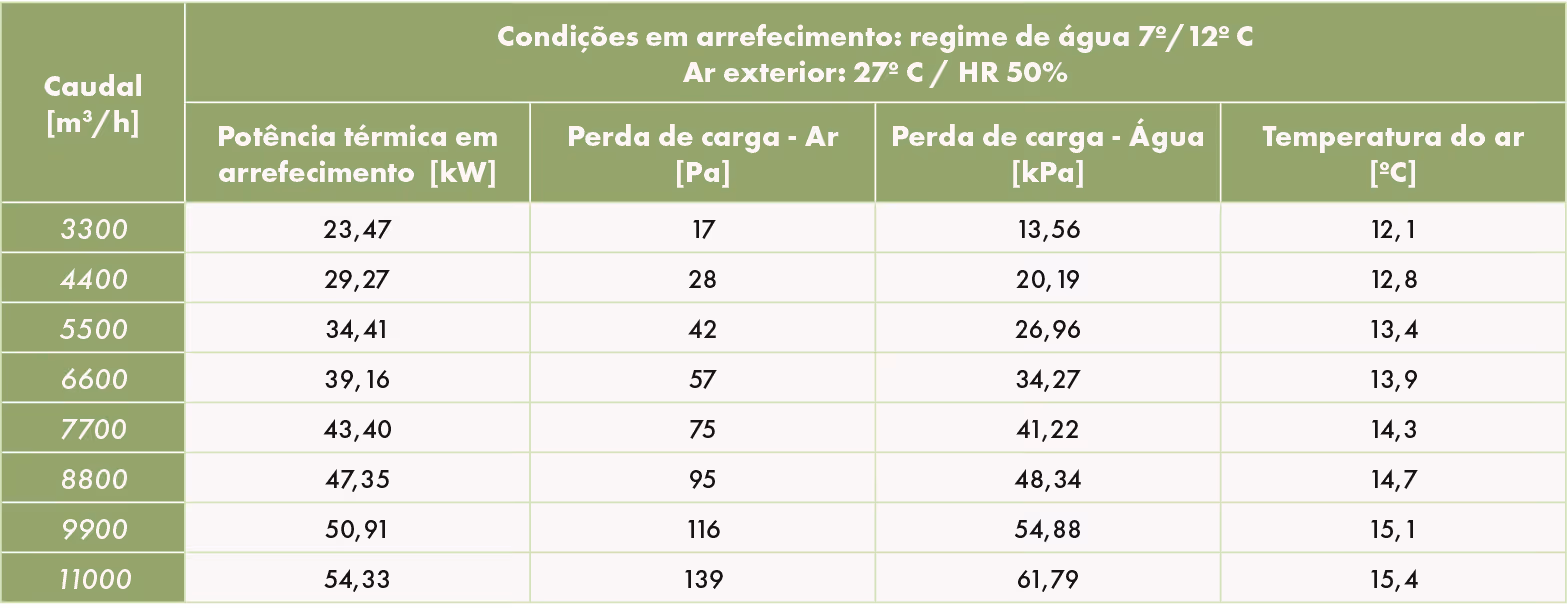

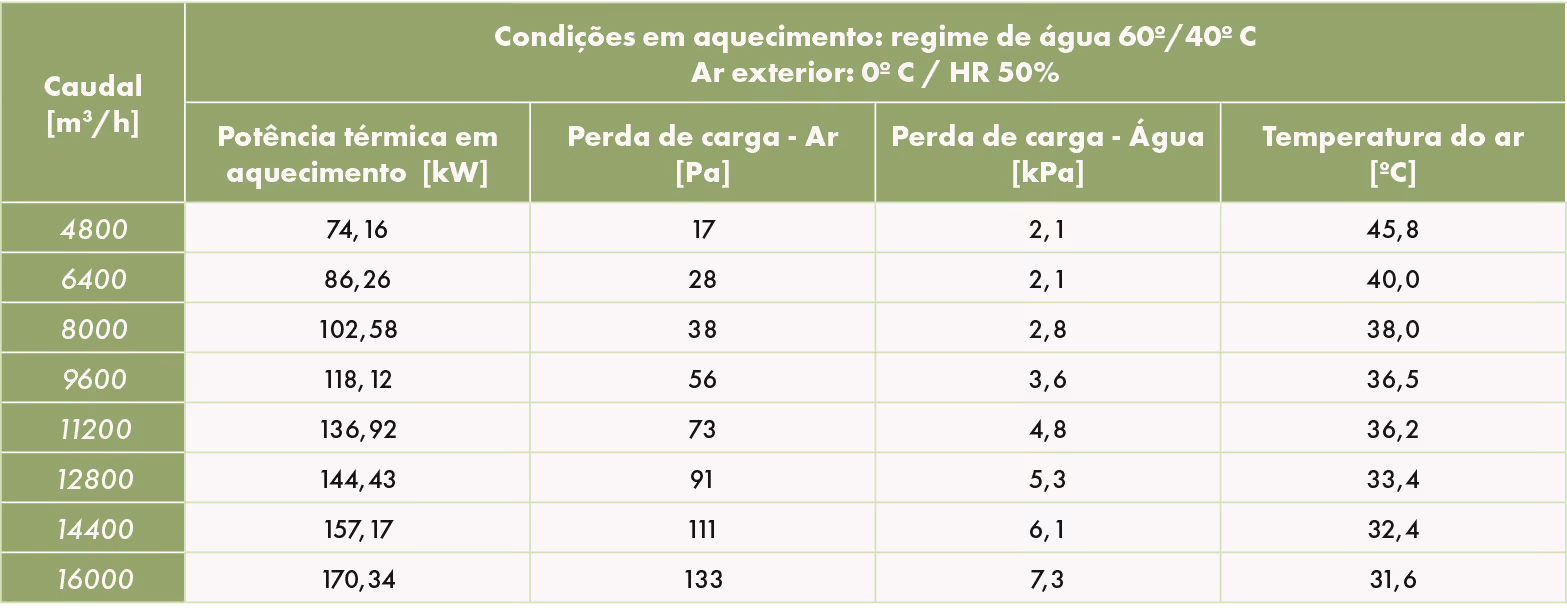

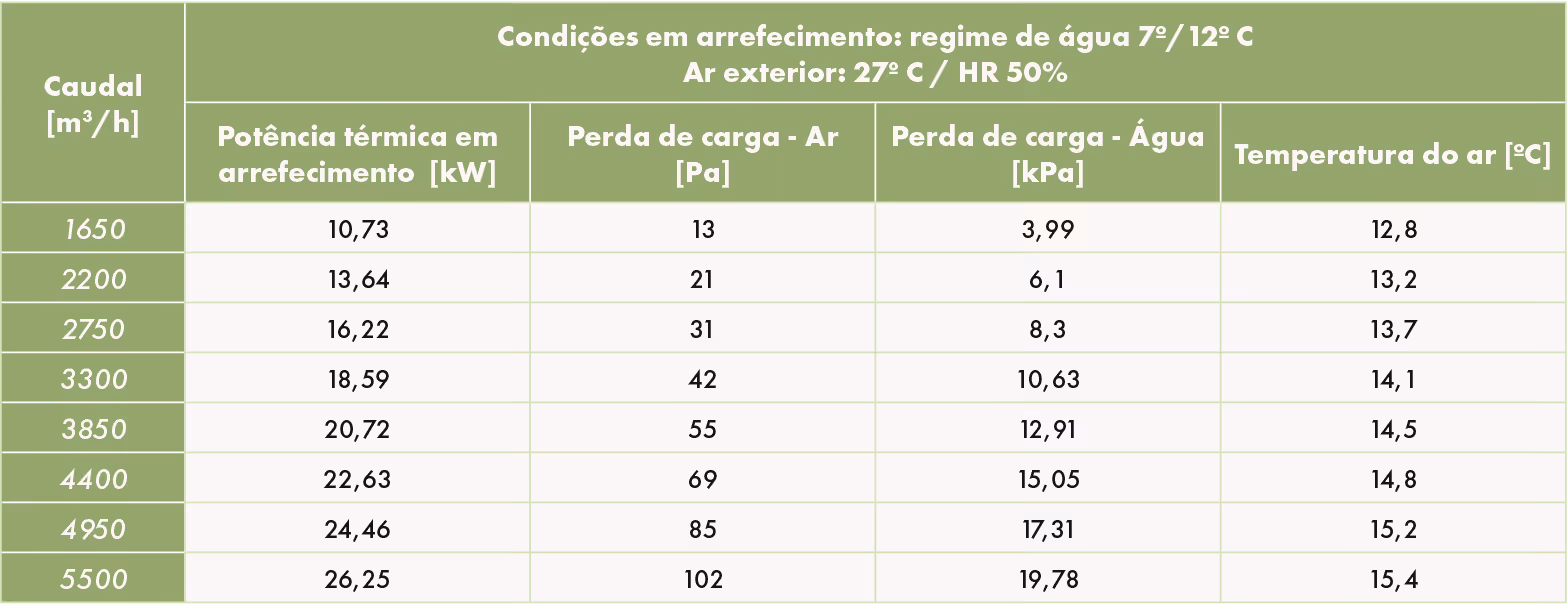

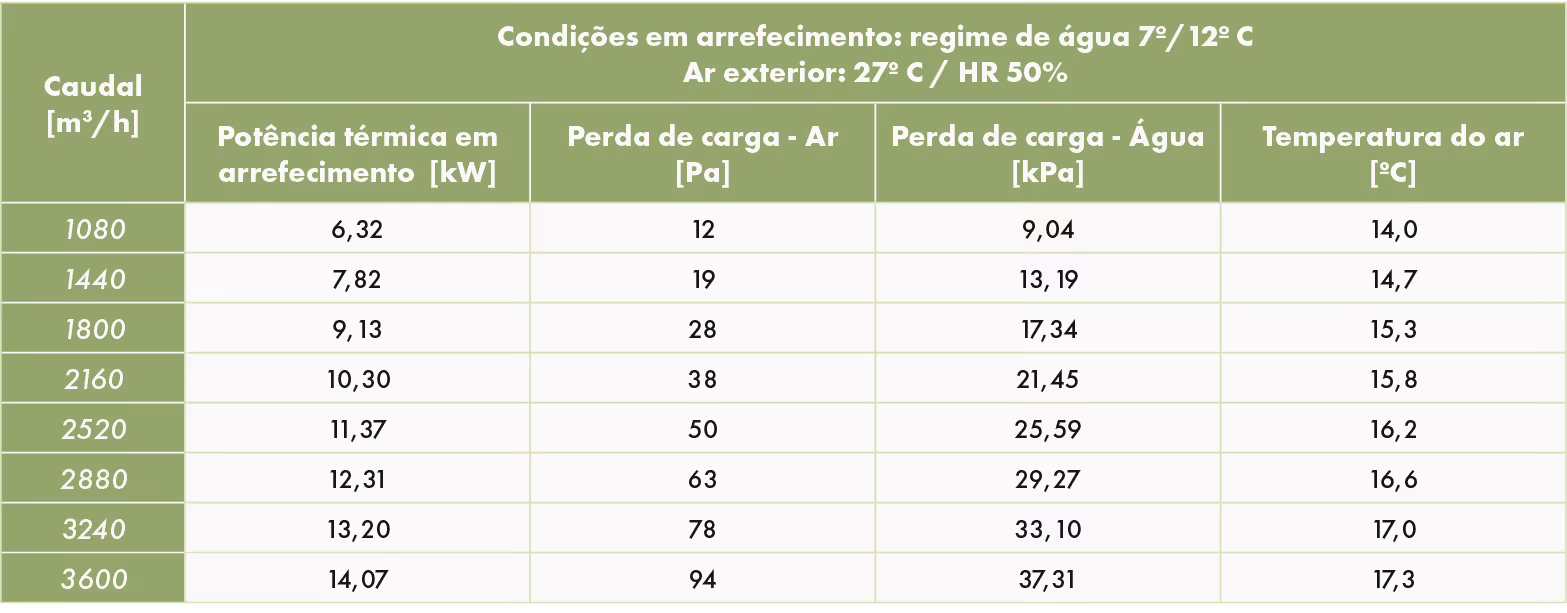

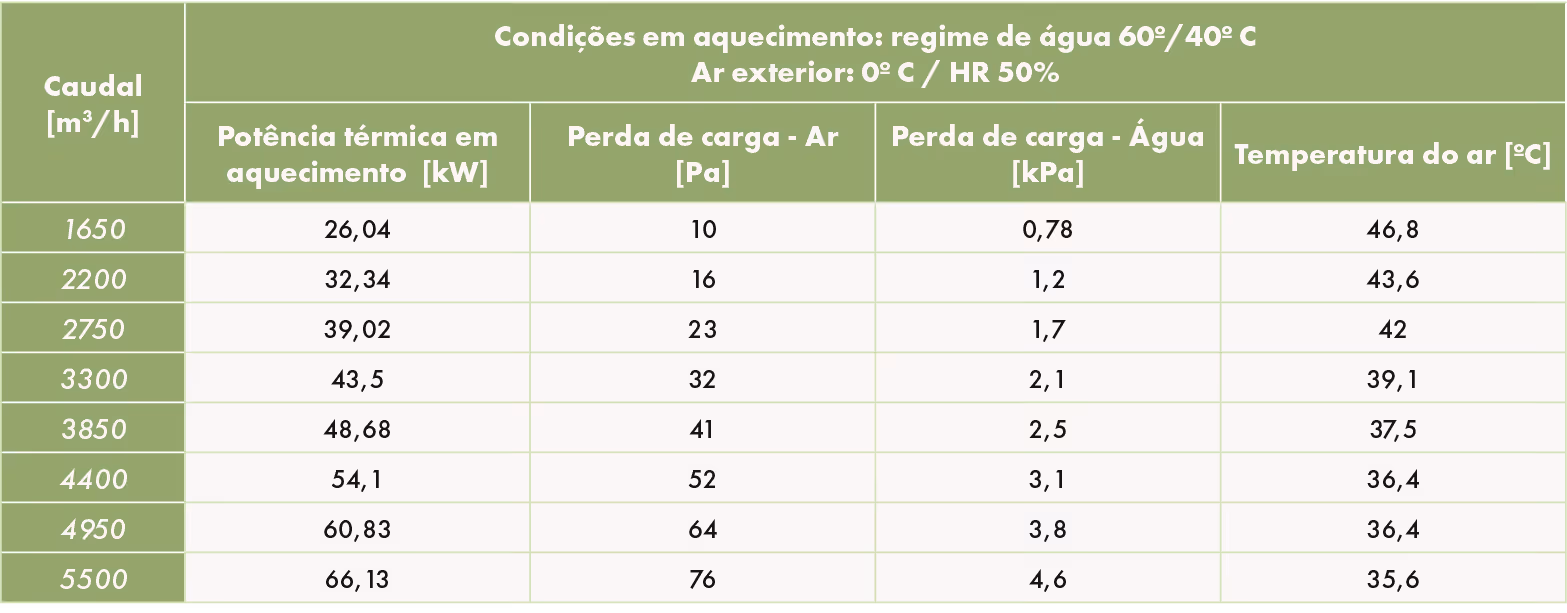

Características técnicas:
Modelos 800, 1500 e 4000
Modelos 6000 e 8000
Modelos 10000 e 12000
Modelos 16000
MÓDULO DE FILTRAGEM
Atravancamentos
Curvas de perda de carga dos filtros:
Filtro ISO gravimétrico 65% (G4)
Filtro ISO ePM10 50% (M5)
Filtro ISO ePM2,5 65% (F7)
MÓDULO ACÚSTICO
Atravancamentos: módulo
Baffle
Curvas de perda de carga do módulo acústico:
Modelos 800, 1500 e 4000
Modelos 6000 e 8000
Modelos 10000 e 12000
Modelos 16000
SELEÇÃO

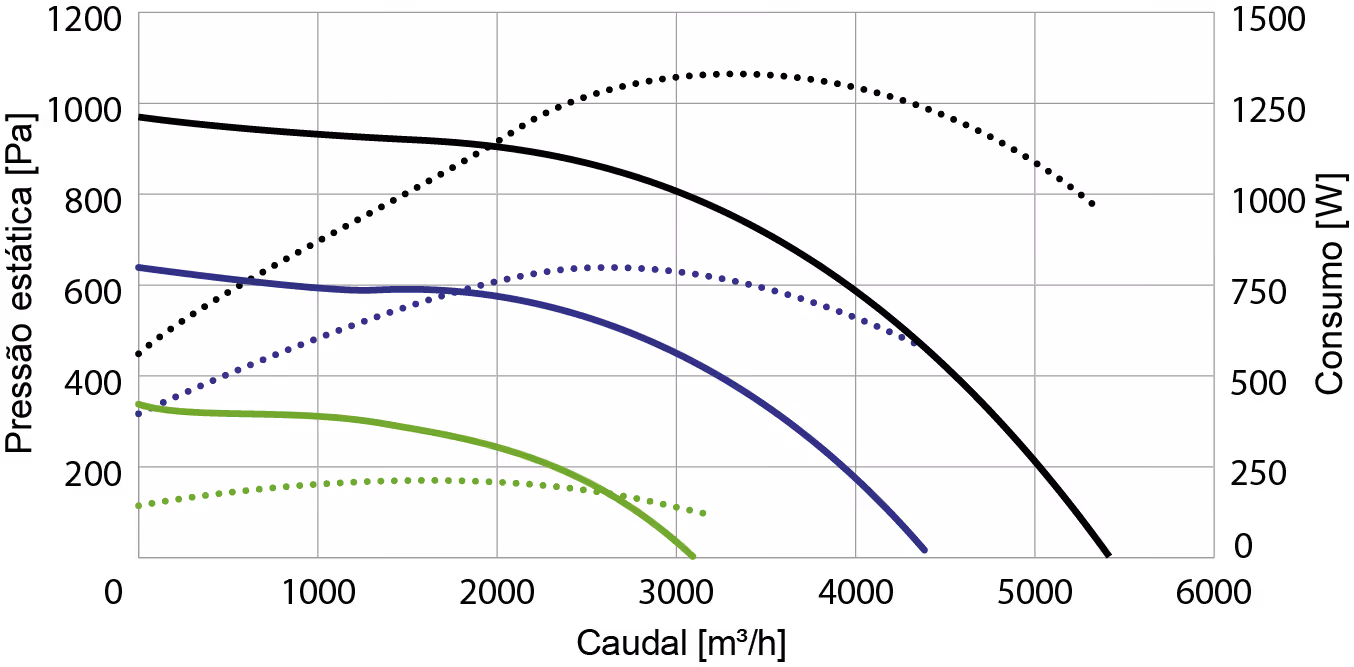

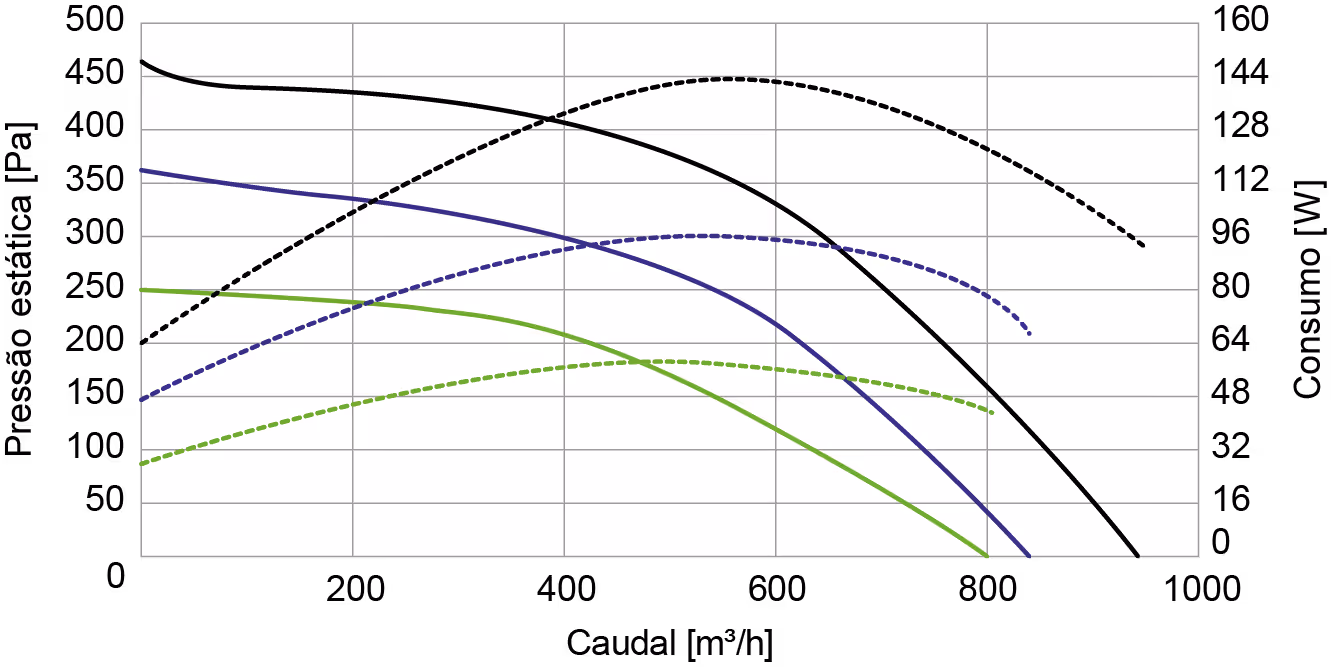

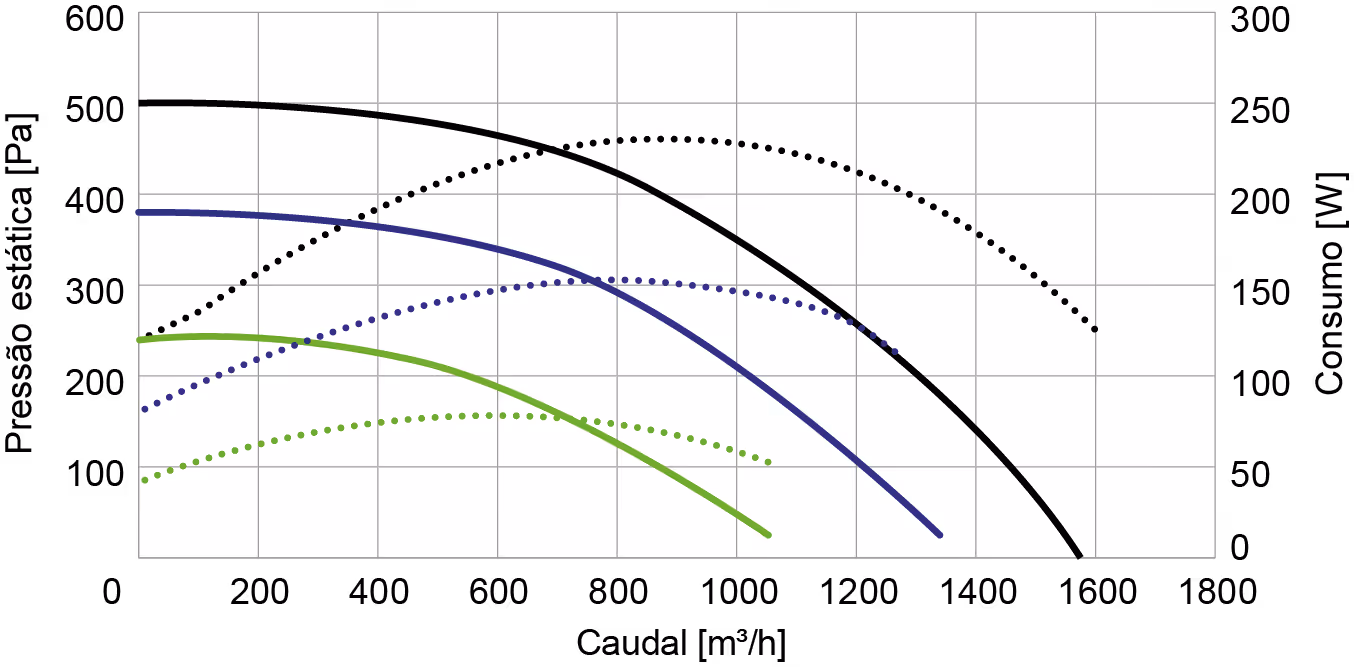

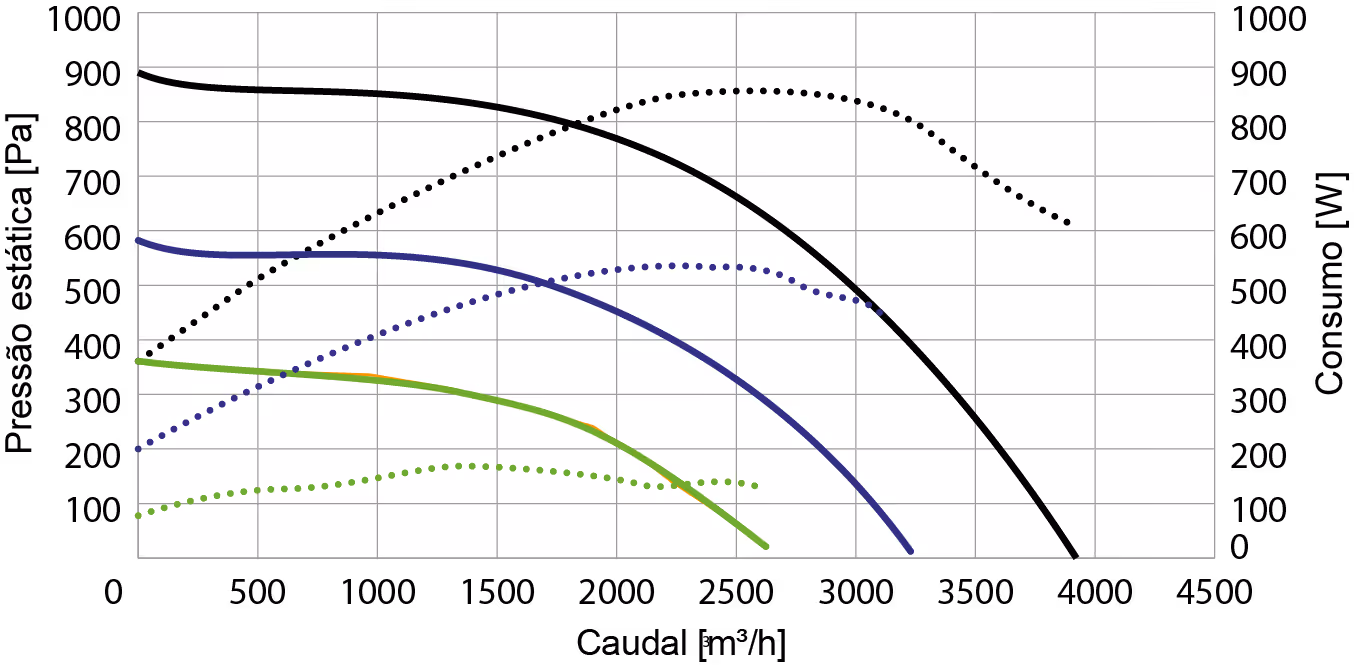

CURVAS DE SELEÇÃO

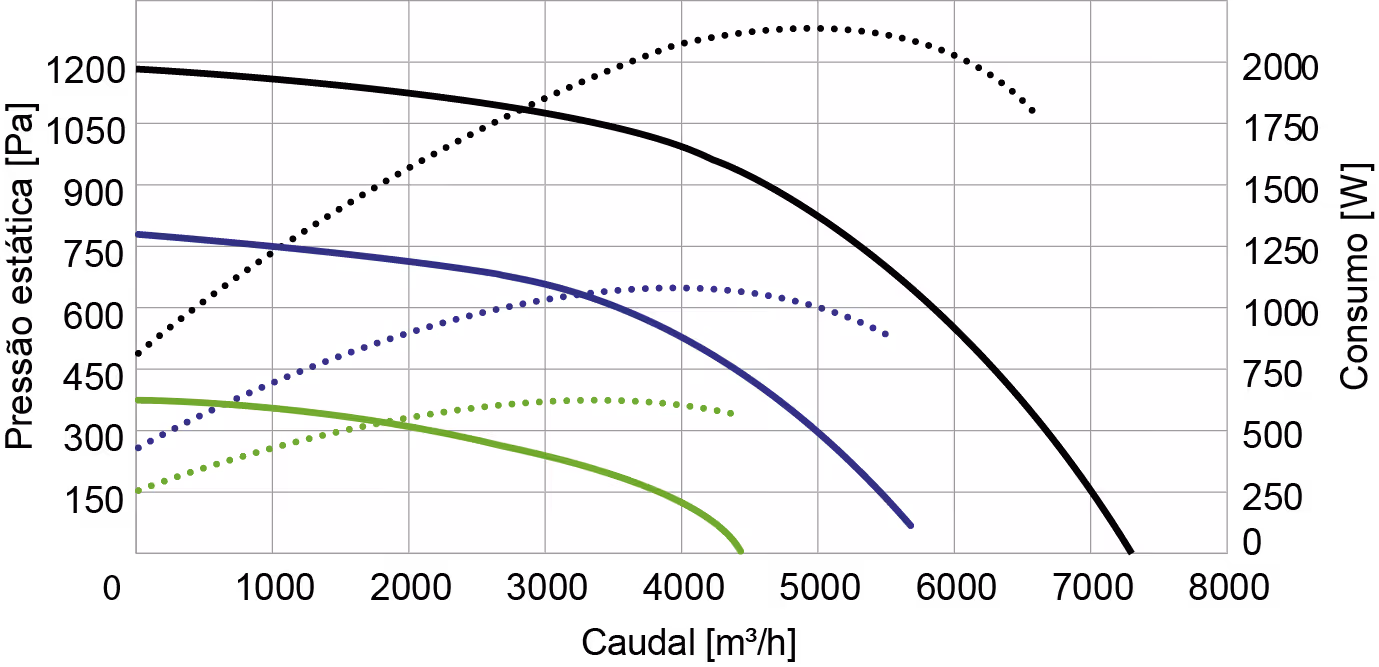

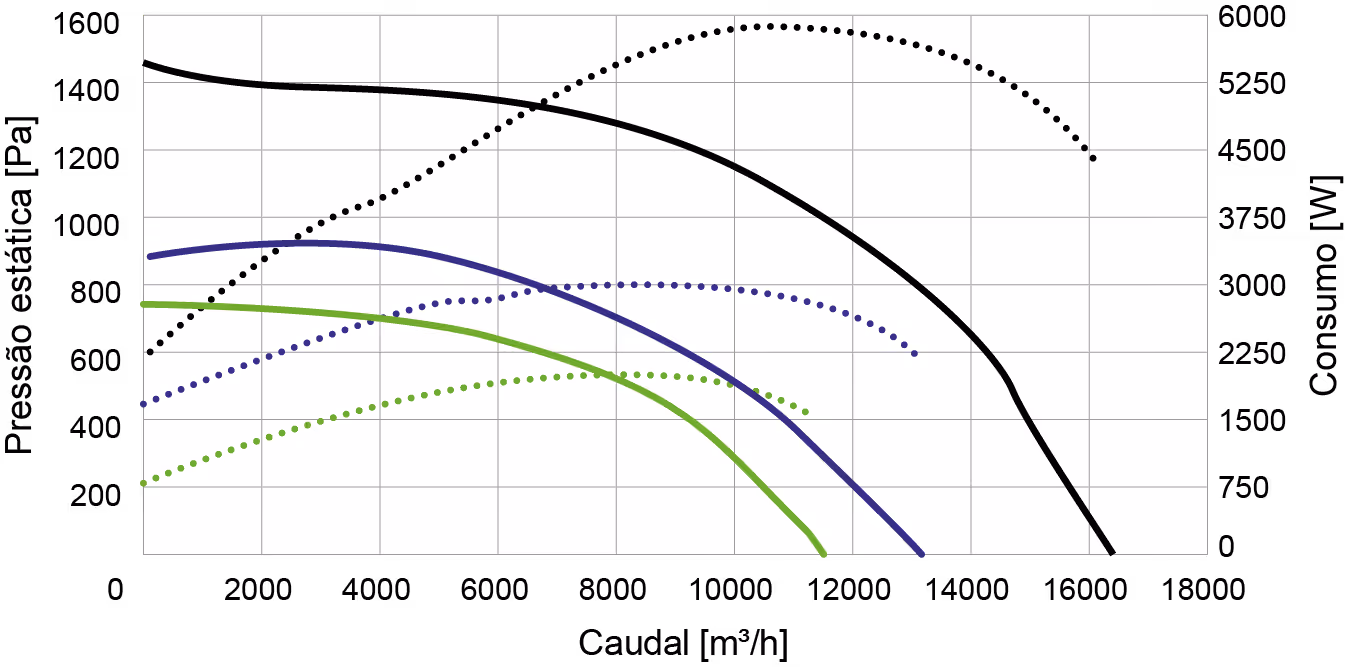

Modelo 800

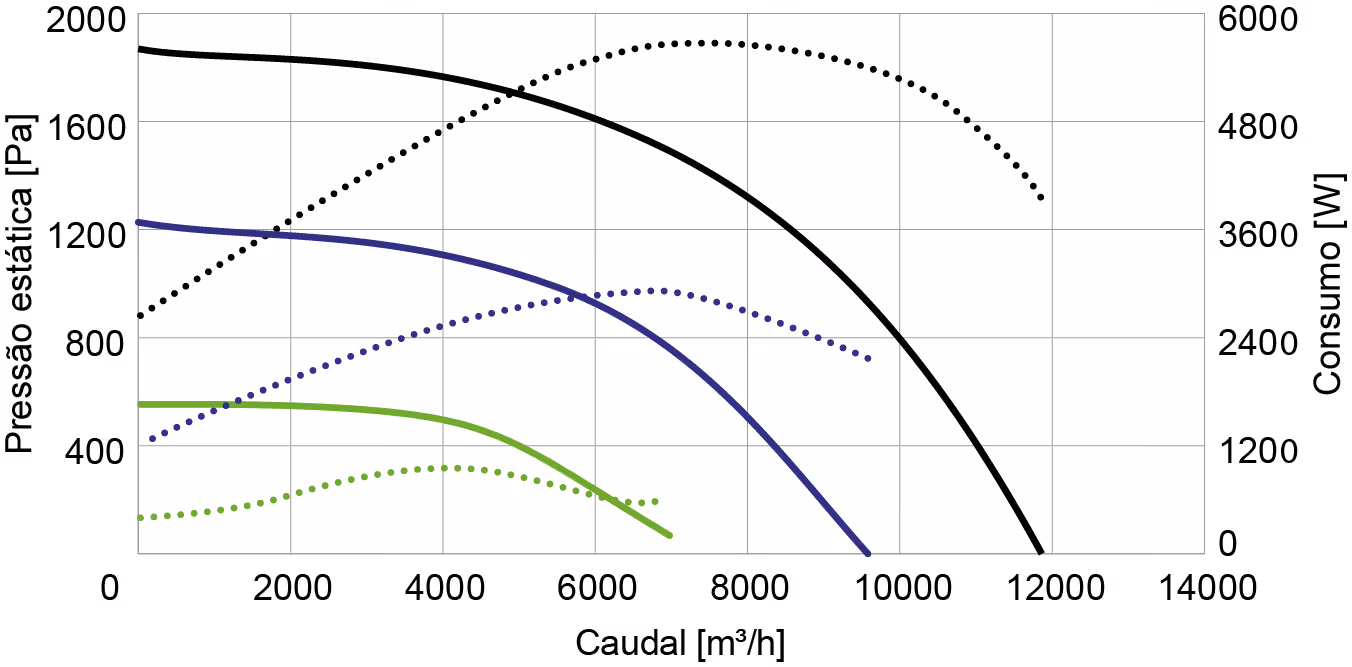

Modelo 1500

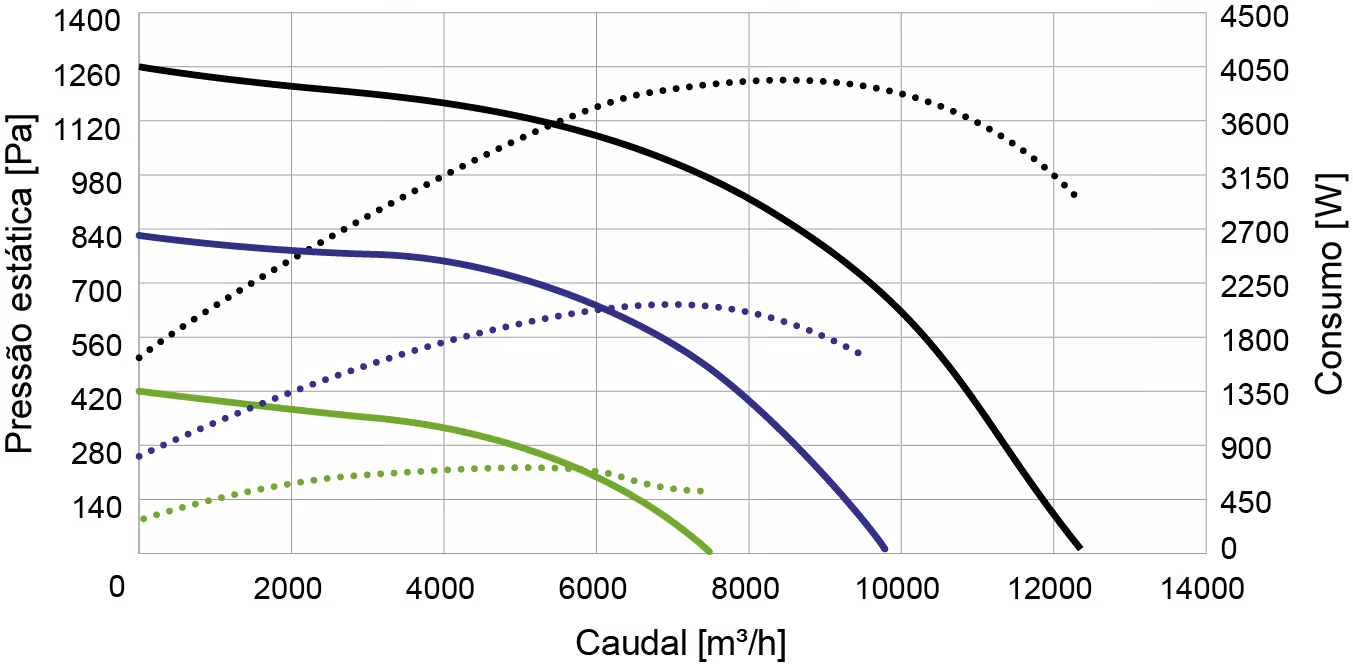

Modelo 4000
Modelo 6000
Modelo 8000
Modelo 10000
Modelo 12000
Modelo 16000
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Resultados
INSTALAÇÃO
SEM MÓDULO
Montagem aspiração/descarga em conduta
Montagem aspiração em conduta / descarga livre
- Caixa de ventilação Modulys® ECM.
- Junta flexível circular na aspiração ou descarga a fixar diretamente nos painéis de aspiração e de descarga da caixa de ventilação.
- Ligação RF galva + viseira com grelha na descarga e na aspiração.
- Painel circular amovível da Modulys® ECM a retirar na aspiração da caixa e a colocar na aspiração do último módulo acessório.
- Módulo de filtragem compacto com 1 nível.
- Módulo térmico de aquecimento a água ou change over.
COM MÓDULO

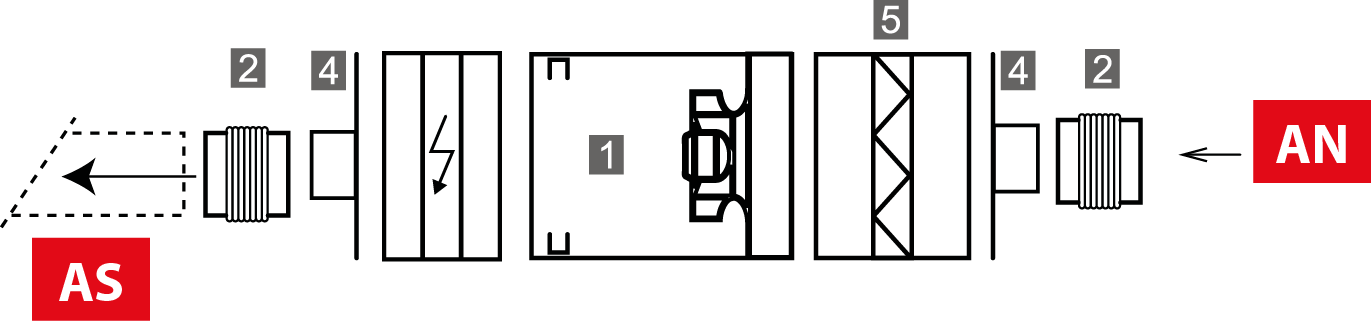

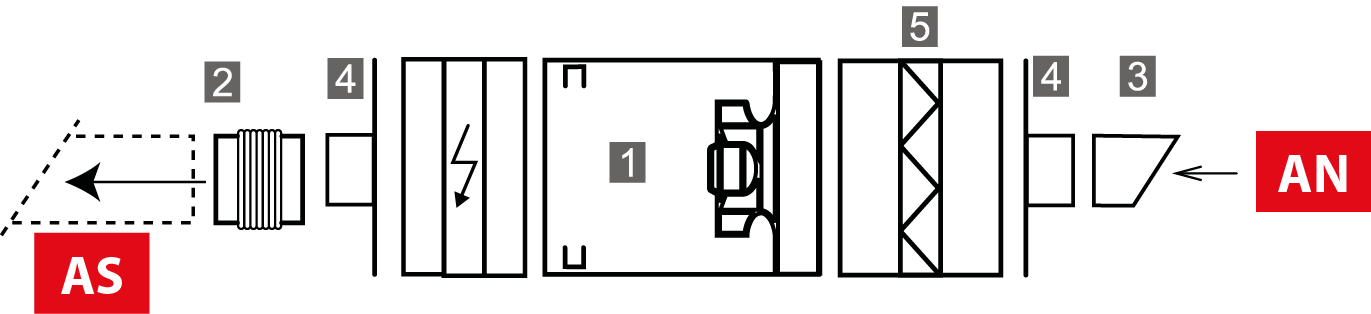

Montagem aspiração livre / descarga em conduta
Montagem aspiração em conduta / descarga livre
ACESSÓRIOS
Junta flexível de ligação circular
Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.
Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).
Ligação RF Galva
Viseira com grelha
Anti chuva.
Registo antigelo para Modulys® ECM
Caixa de mistura para Modulys® ECM
Acessório para montagem em cobertura para Modulys® ECM
Evolys® V3
Controlador para regulação de caudal ou pressão constantes em ventiladores com motor EC.
Modo de controlo autónomo ou à distância através de protocolo ModBus RTU (RS485).
Painel de comando frontal com mostrador LCD 2 x 8 caracteres retro iluminados e 4 botões de regulação.
Kit de toma de pressão incluído.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
BCA
Apoios anti vibração: constituídos por 2 chapas planas e paralelas, ligadas entre si por uma junta de borracha especial.
Permitem isolar o edifício das vibrações geradas pelo ventilador.
Consulte AQUI a ficha de produto para mais informações.
Gama de sondas
Disponíveis nas seguintes versões: de CO₂ (para conduta ou parede), de presença, de humidade ou de QAI.
Caixas de ventilação com motorização AC: as sondas só deverão ser instaladas quando forem aplicados os acessórios elétricos Varionys® M RT Control® 2 e Soft Drive® V2.
