Modulys® ECM
caja de ventilación con ventilador tipo enchufe de bajo consumo con aislamiento térmico reforzado
Ventajas
Aislamiento térmico reforzado.
Diseño modular.
Motor de bajo consumo con tecnología EC.
Control de ventilador Oxéo® integrado: funcionamiento con flujo constante, presión constante o 0-10 V externos.
Caudal ajustable mediante potenciómetro integrado original en versiones sin regulación.
DESCRIPCIÓN TÉCNICA
GAMA
- Compuesta por 8 modelos.
- Caudal de 200 a 16000 m³/h.
- Conexión circular en aspiración y retorno.
5 módulos disponibles:
- Módulo térmico de agua caliente;
- Módulo térmico de cambio;
- Módulo térmico eléctrico;
- módulo de filtrado;
- Módulo acústico.

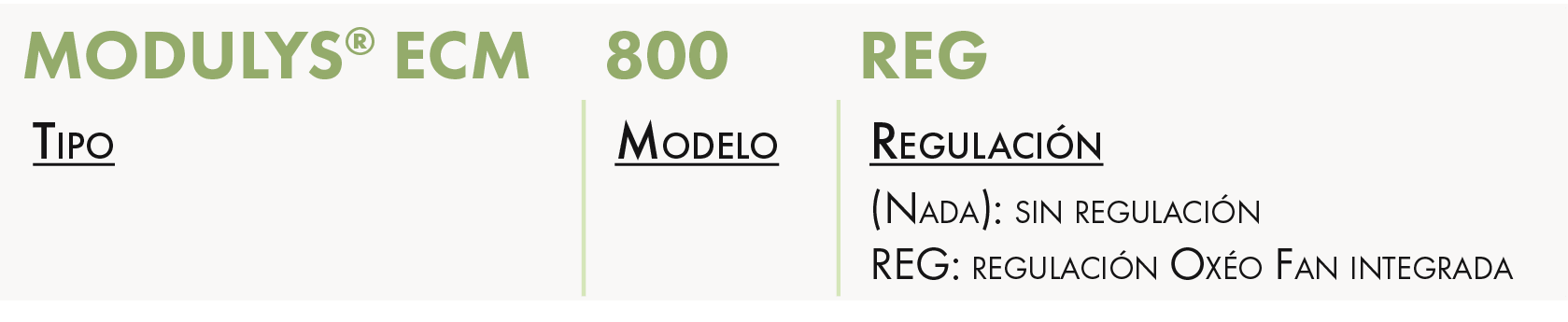

DESIGNACIÓN
APLICACIÓN/USO
- Inflación y extracción de aire limpio en espacios del sector terciario.
- De acuerdo con los requisitos del Reglamento de la UE n.º 1253/2014.
CONSTRUCCIÓN/COMPOSICIÓN
Cubierta:
- Estructura perfilada en aluminio, esquinas reforzadas en polipropileno.
- Aislamiento en lana de roca con un grosor de 25 mm.
- Paneles extraíbles, gris RAL 7001.
- Riel de filtro integrado.
- Equipado con tornillos M8 en las caras superior e inferior para su suspensión o instalación en el suelo.
- Conexión del módulo con tornillos (suministrados).
- Succión circular y succión de retorno.
- Puerta de visita a la derecha en la dirección del aire (consúltenos para ver la puerta de visita a la izquierda).
Ventilador:
- Turbina de reacción, acoplamiento directo.
Motorización:
- Motor EC (conmutación electrónica) monofásico 230 V ~ 50 Hz en los modelos 800 a 6000.
- Motor EC trifásico de 400 V ~ 50 Hz (conmutación electrónica) en modelos de 8000 a 16000.
Variación de velocidad a través de:
- Potenciómetro integrado en versiones sin regulación.
Versión con control de ventilador Oxéo® integrado:
- Panel de control integrado en la caja.
- Funcionamiento a flujo constante, presión constante o 0-10 V externos.
- Control remoto con cable opcional.
- Módulo Bluetooth integrado.
- Programación.
- Comunicación GTC ModBus RTU-RS485.
- Aplicación para teléfonos inteligentes disponible para la puesta en marcha y la parametrización de la regulación integrada.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES

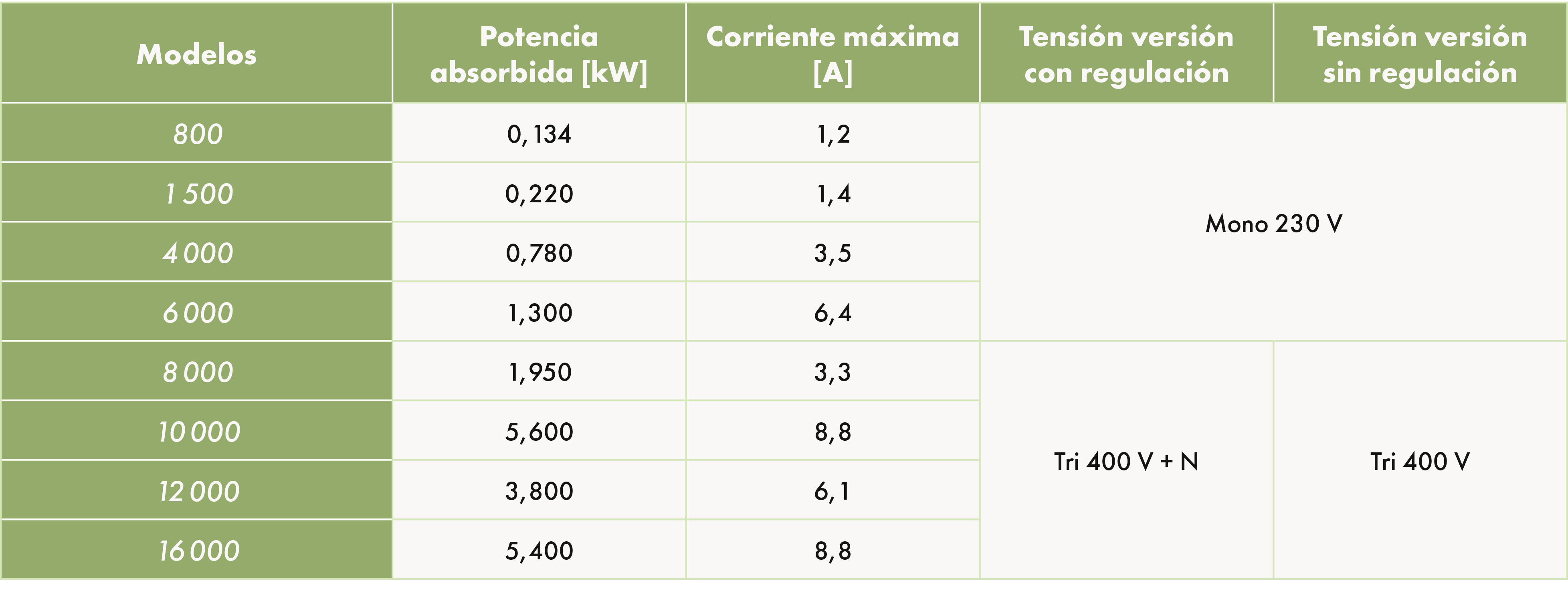

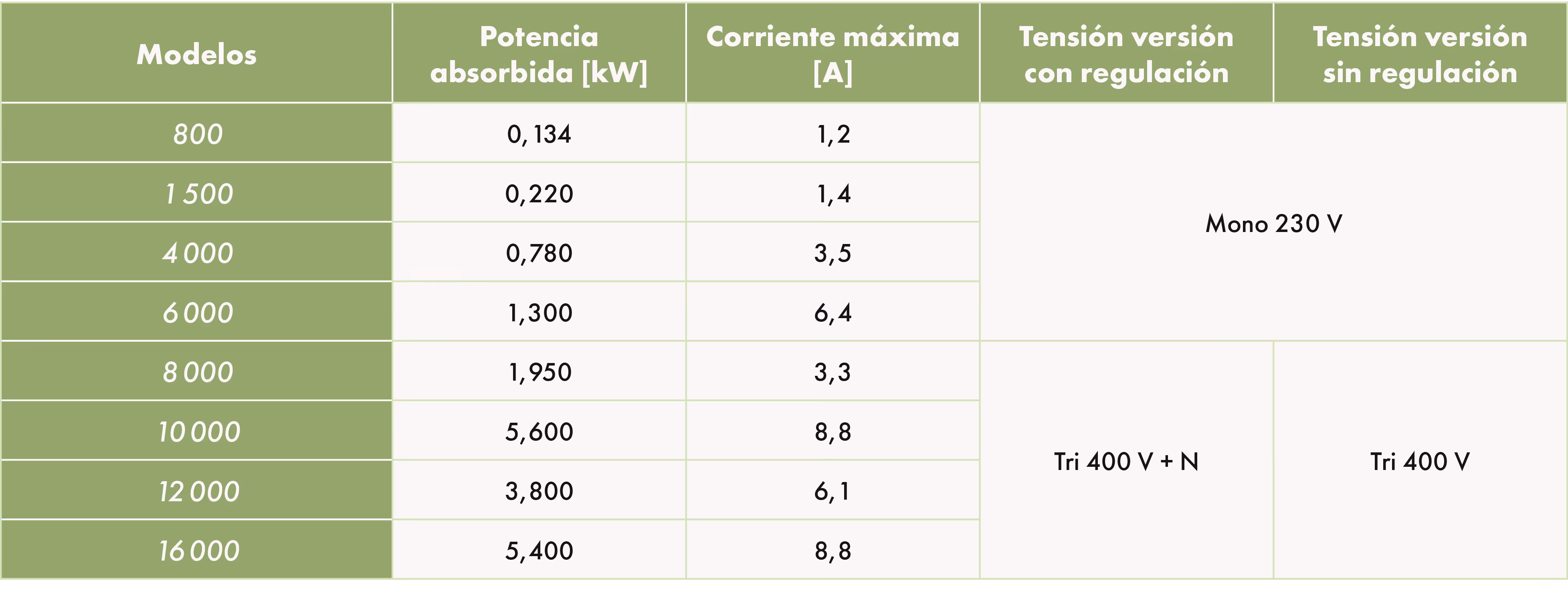

CARACTERÍSTICAS TÉCNICAS

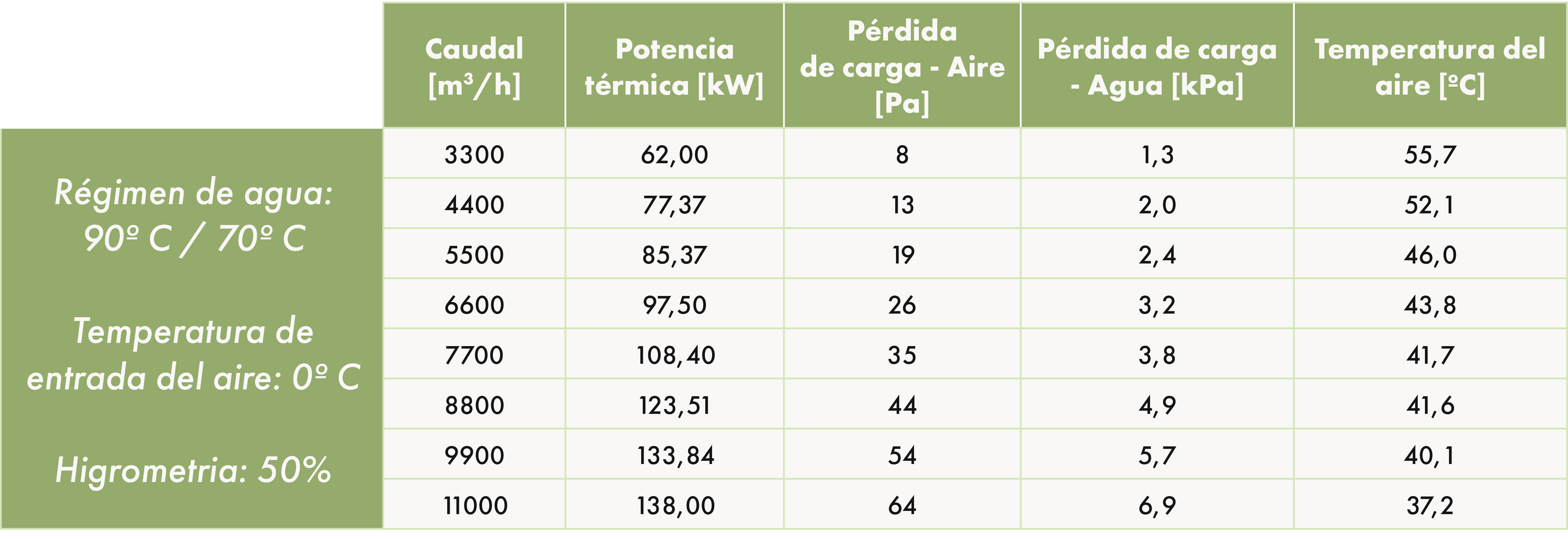

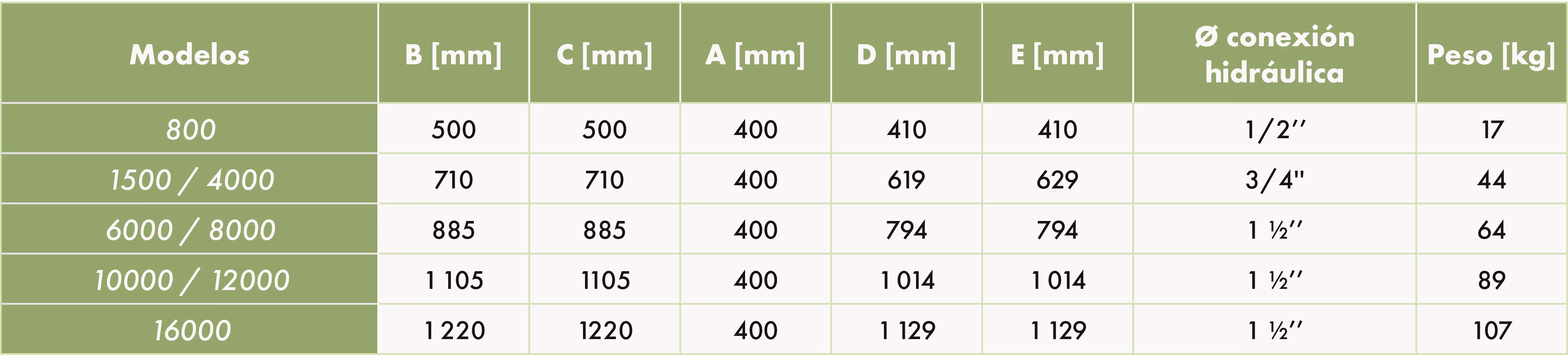

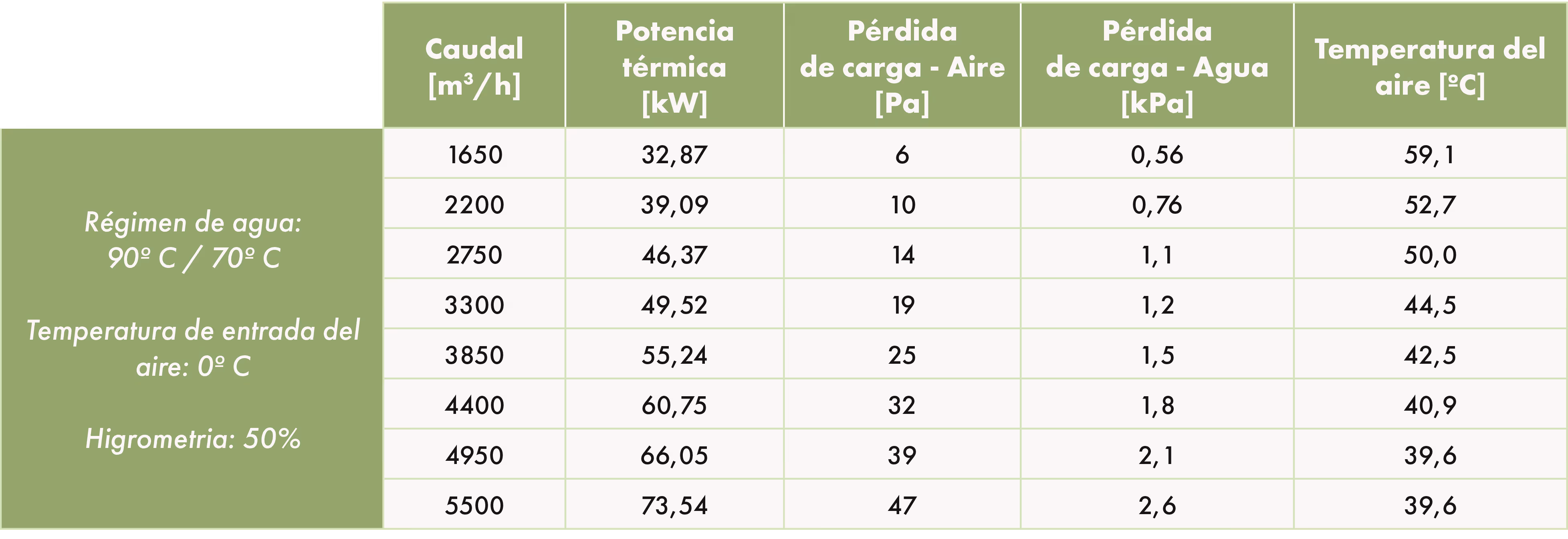

MÓDULO TÉRMICO DE AGUA CALIENTE
Pesas y pesas

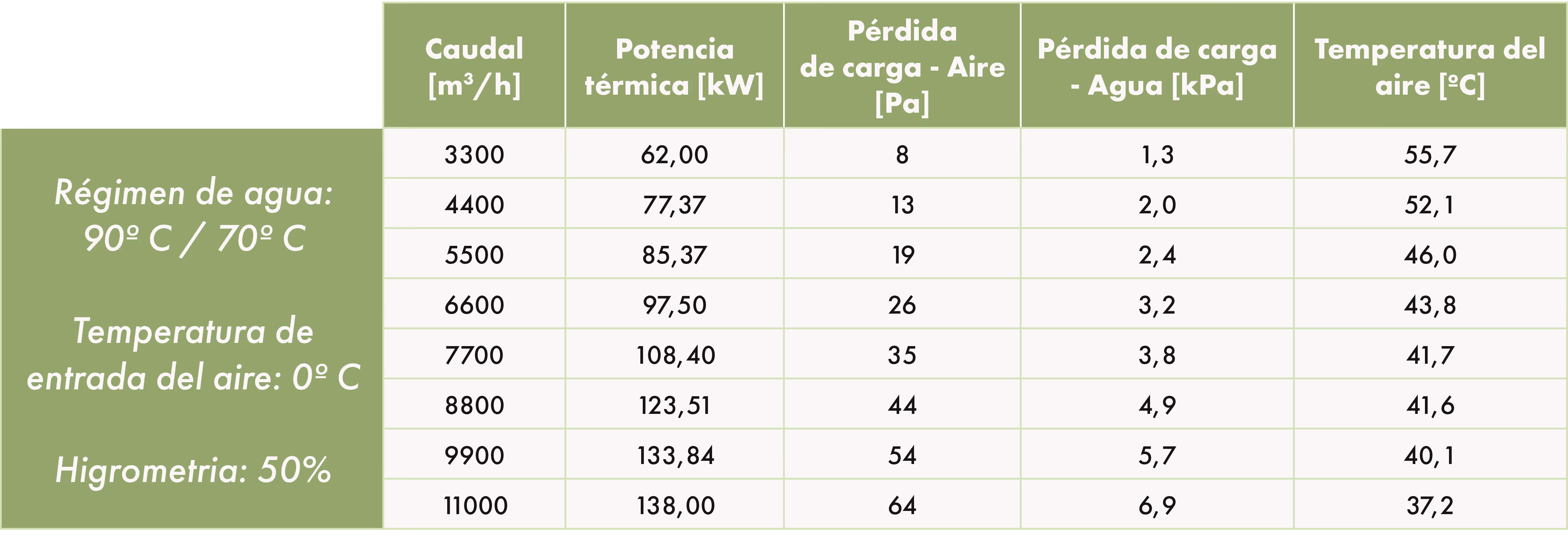

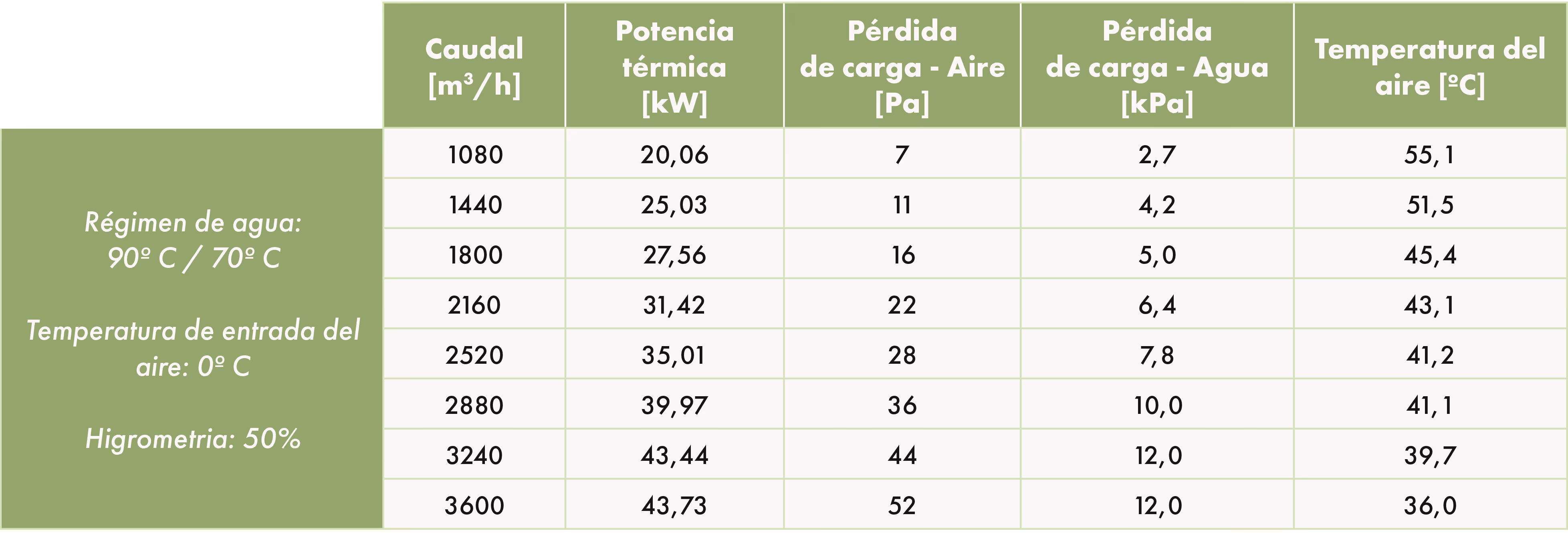

Características técnicas:

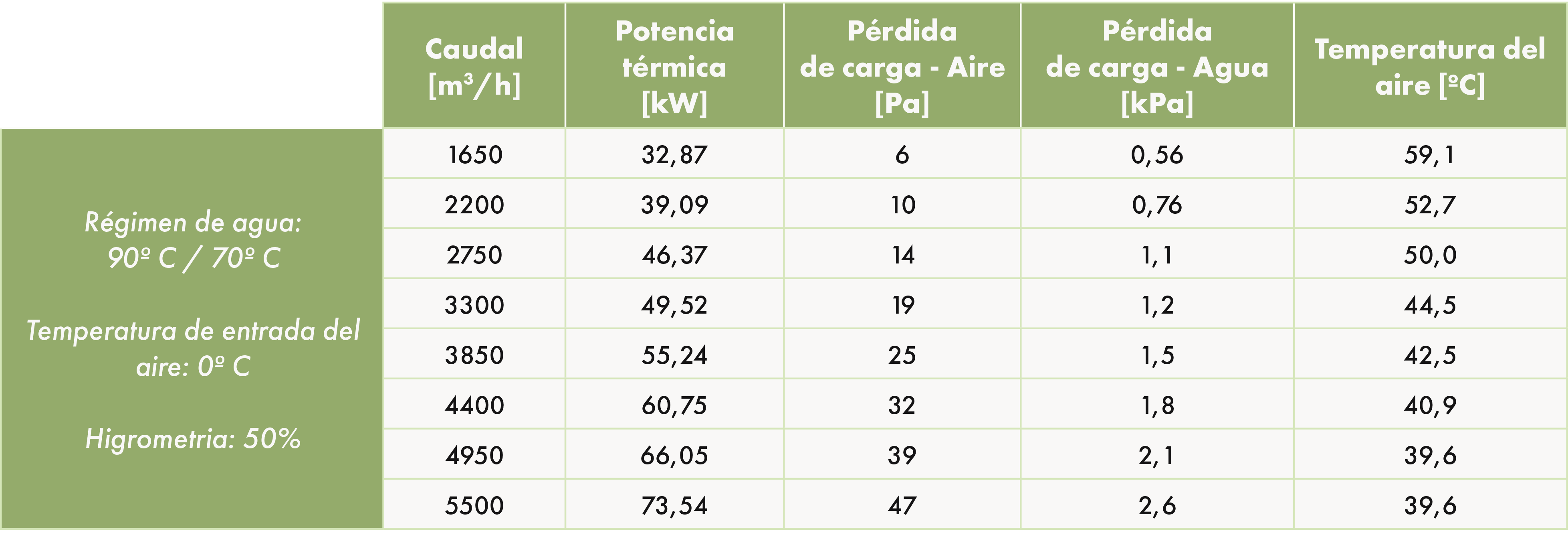

Modelos 800, 1500 y 4000

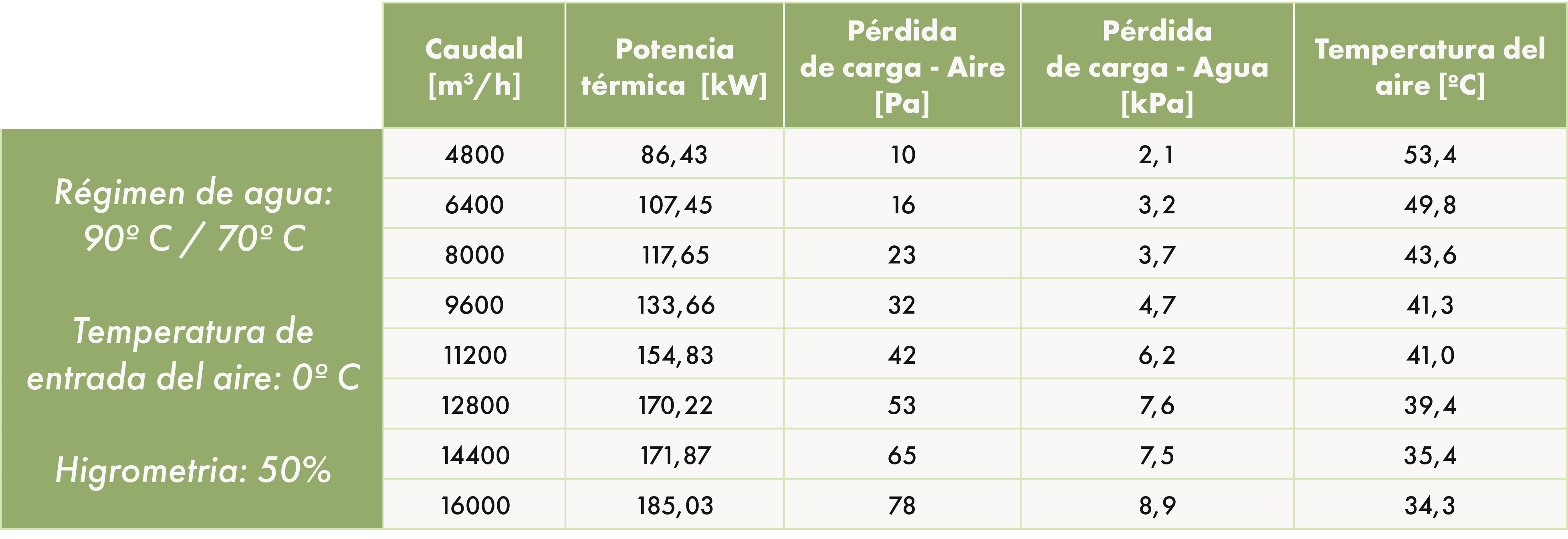

Modelos 6000 y 8000
Modelos 10000 y 12000
Modelo 16000

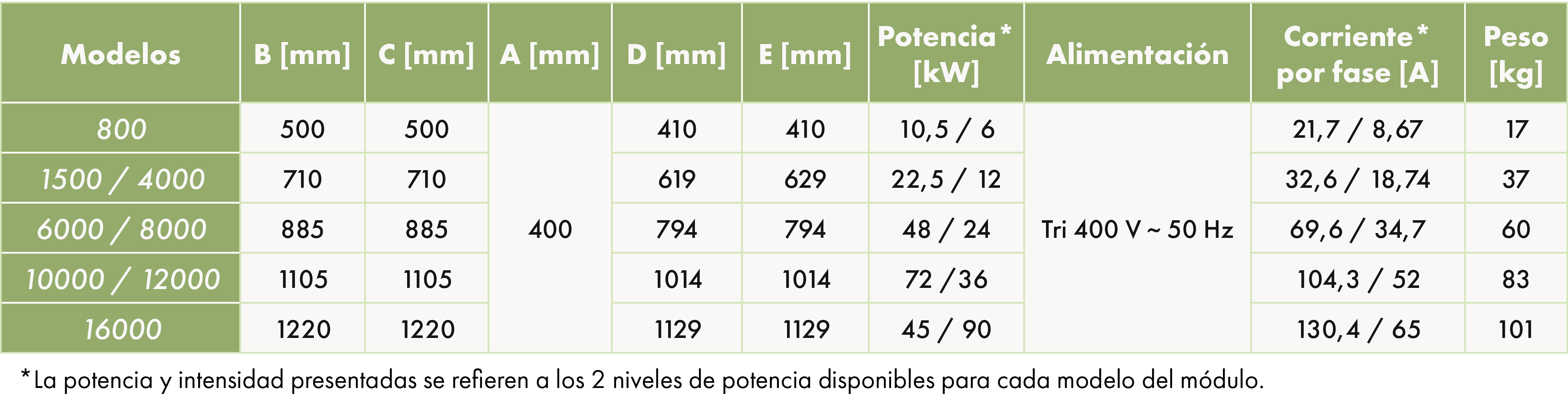

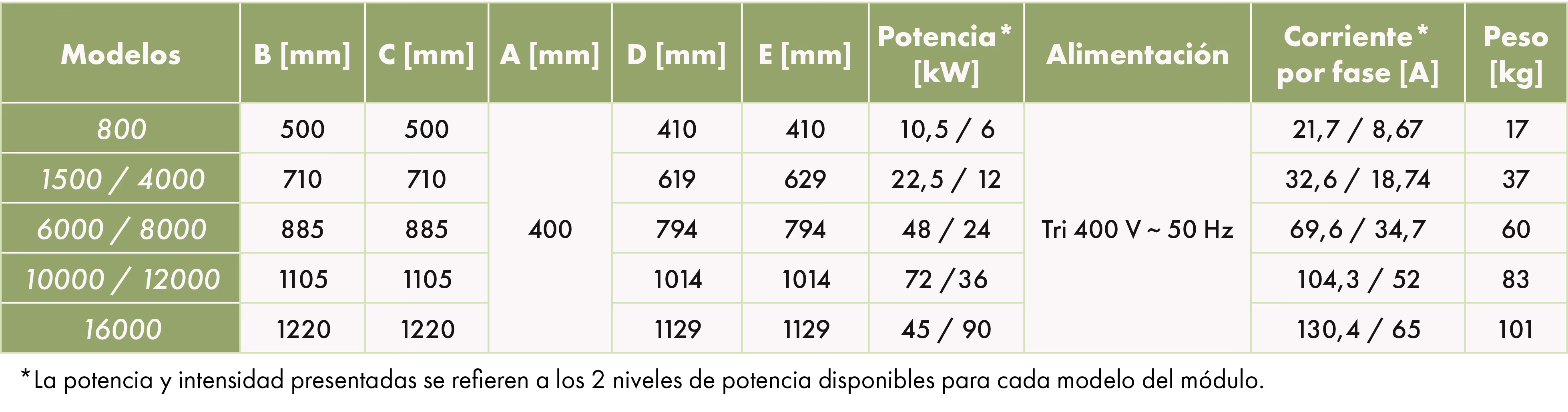

MÓDULO TÉRMICO ELÉCTRICO
Pesas y pesas
Nota importante para la instalación:
El módulo térmico eléctrico siempre debe estar conectado al lado de insuflación de la caja de ventilación.
La conexión de las protecciones térmicas debe producirse, necesariamente, antes de arrancar el equipo instalado.
También se debe proporcionar la sincronización del sistema de ventilación.

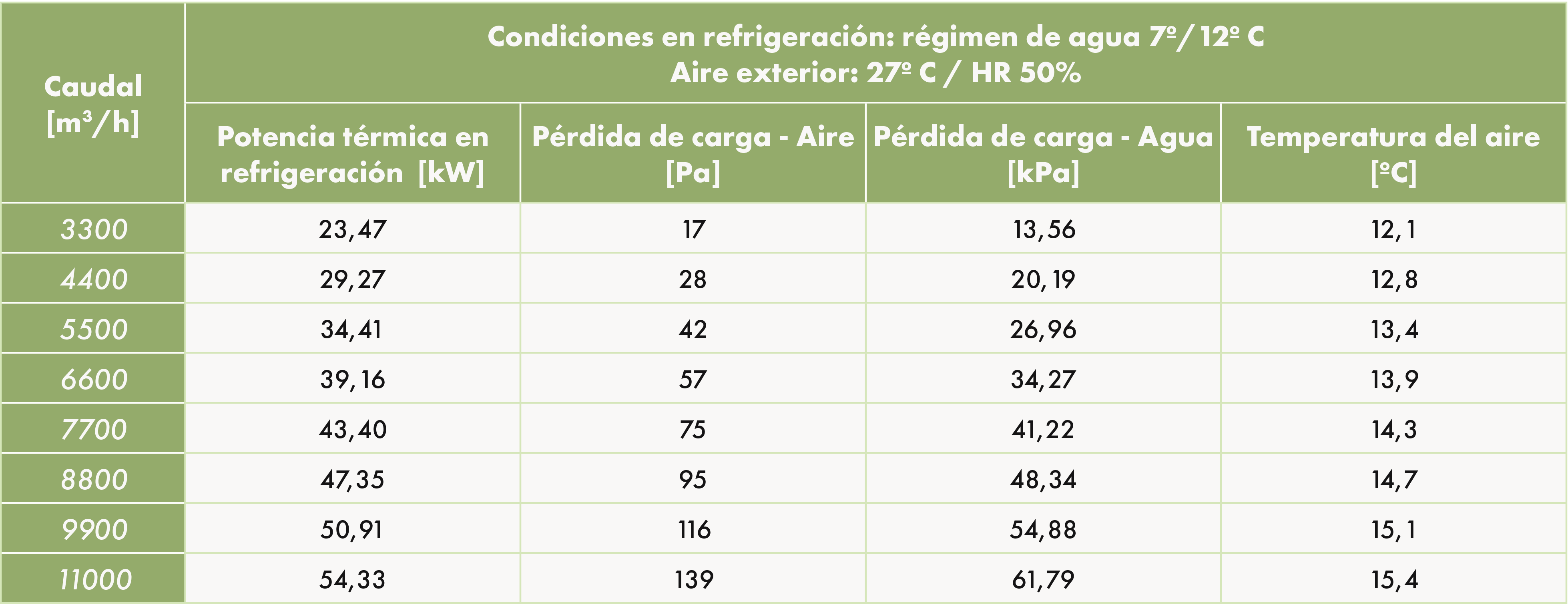

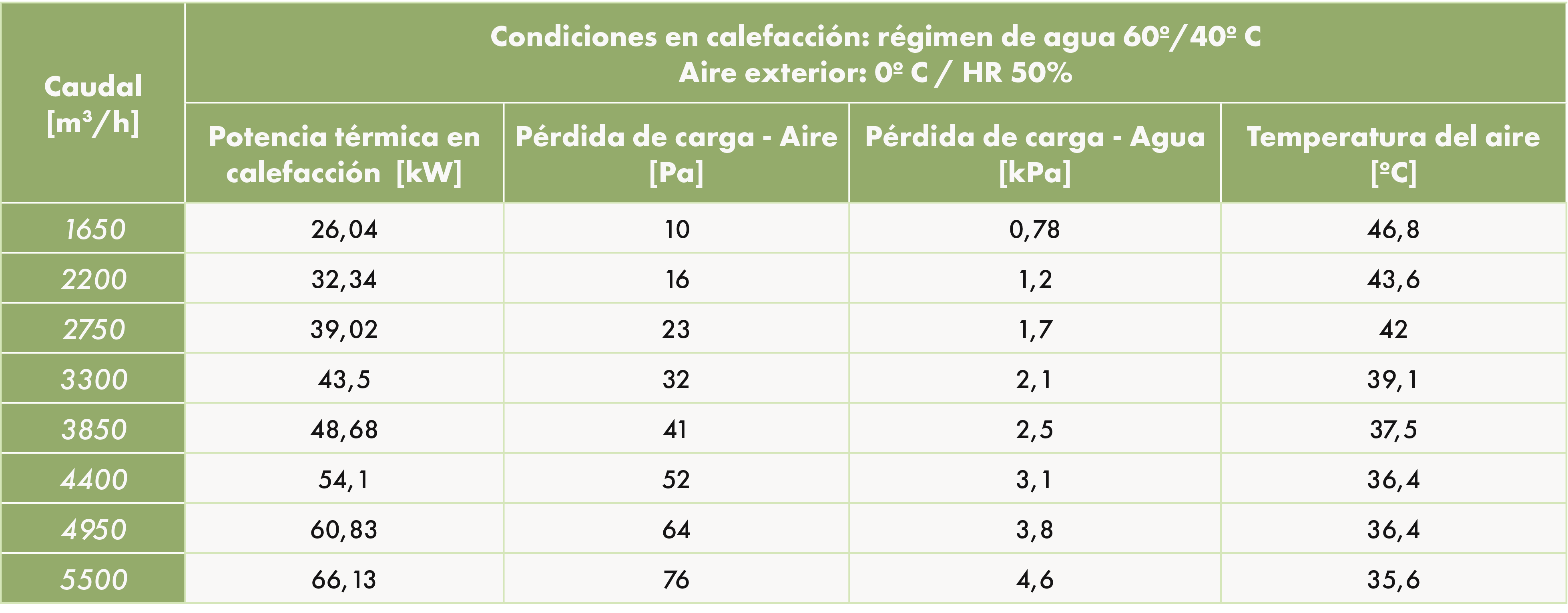

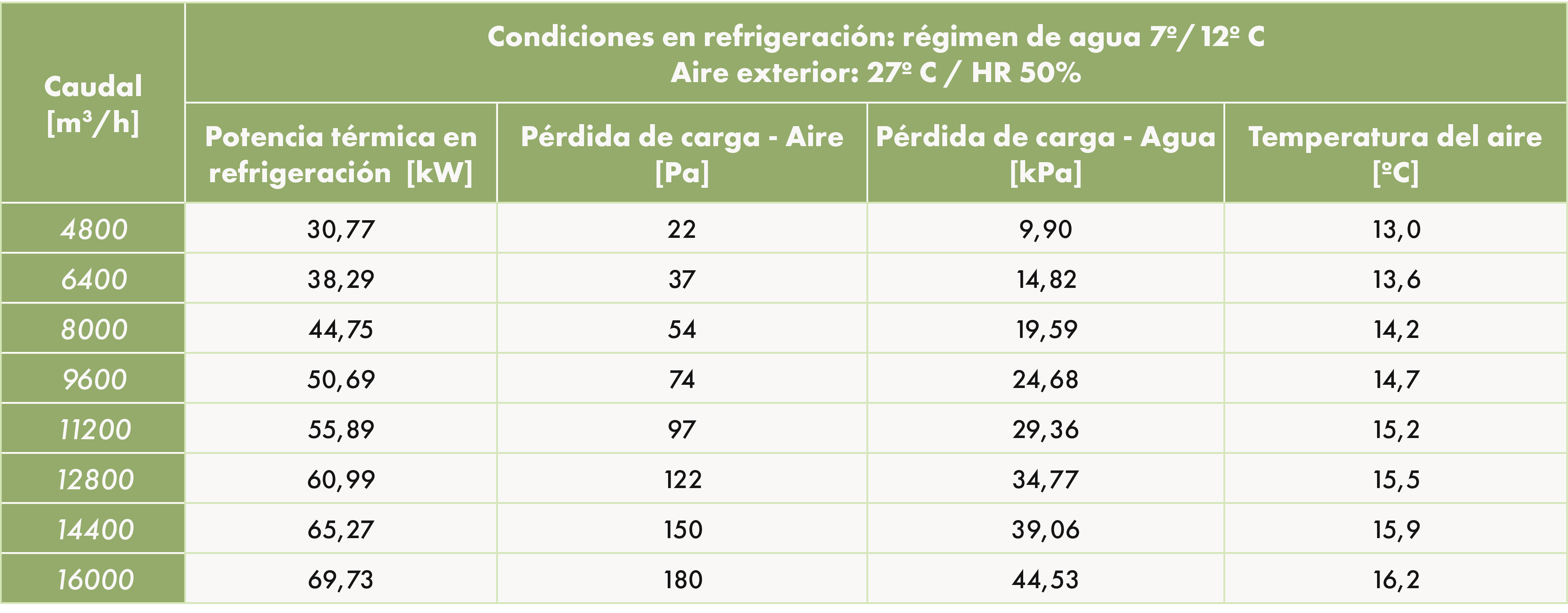

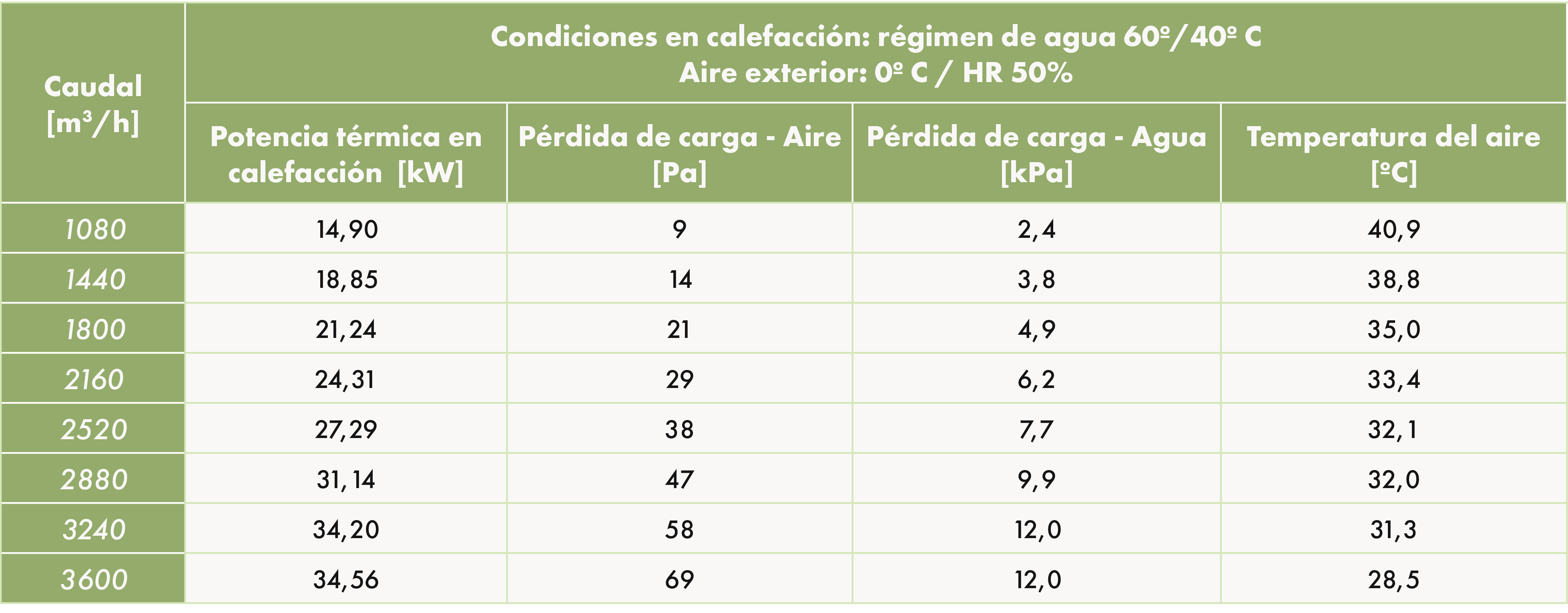

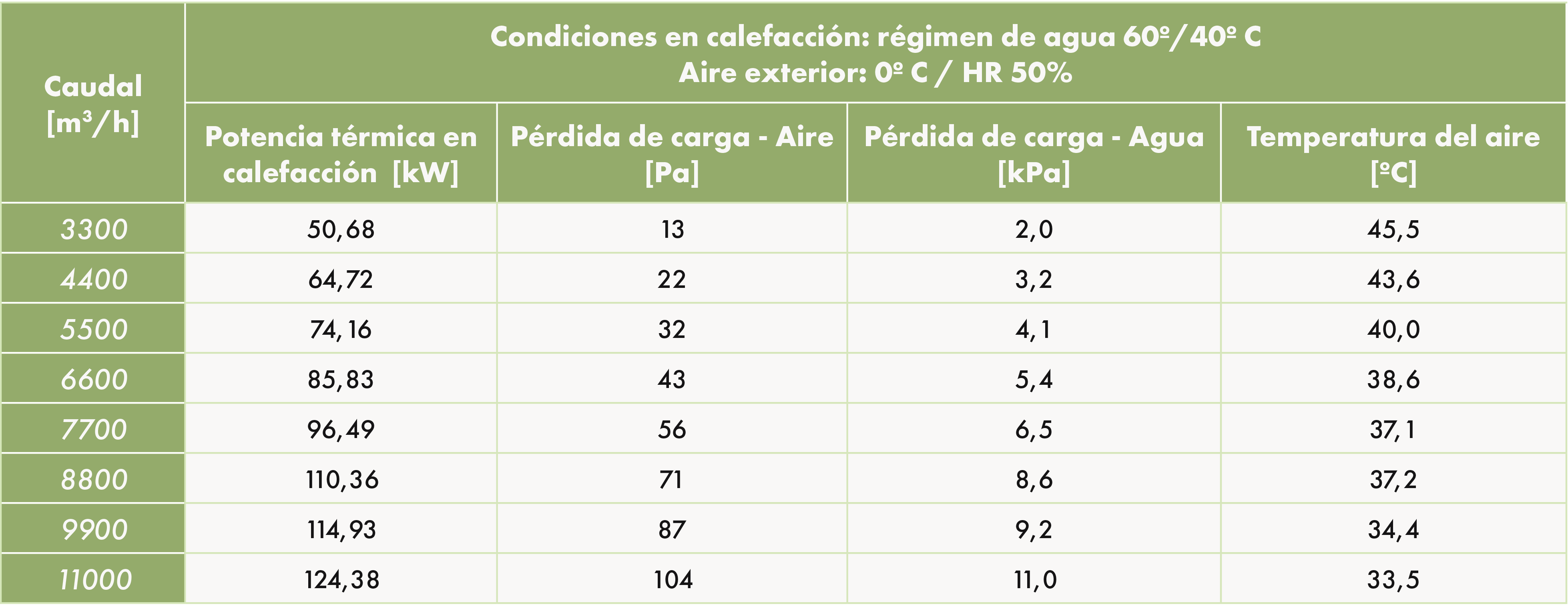

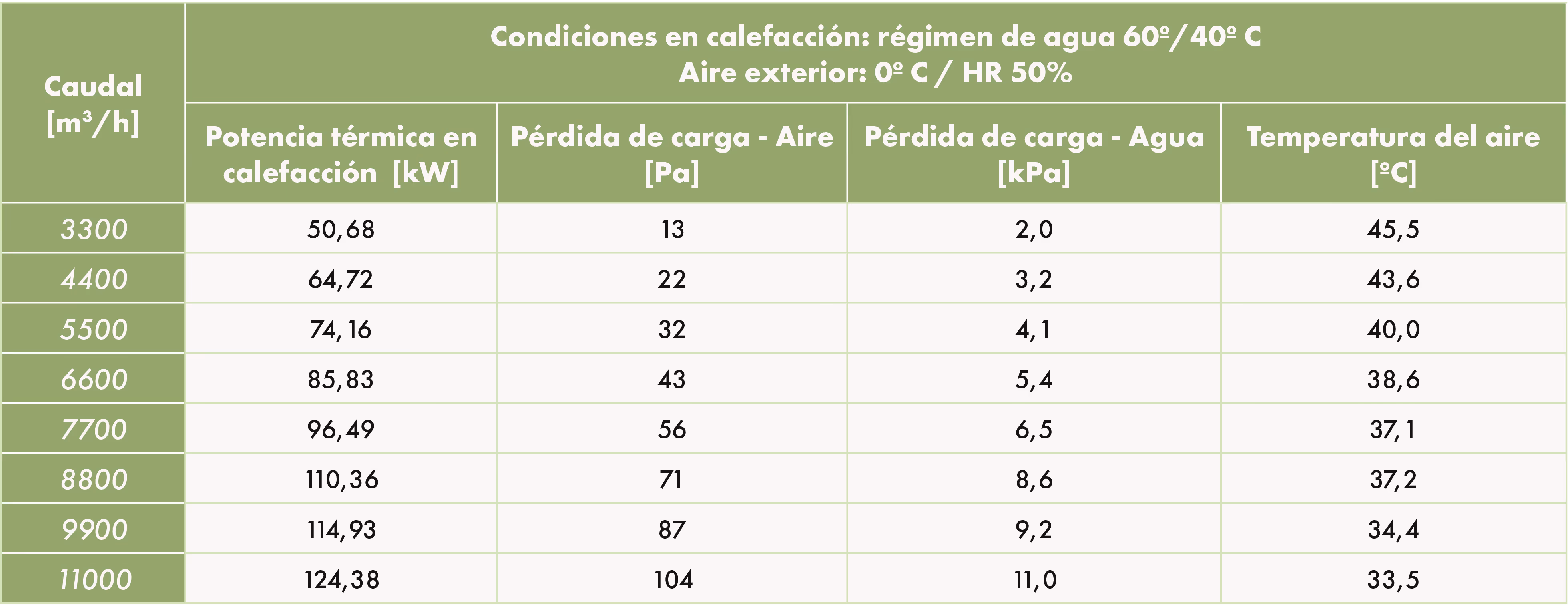

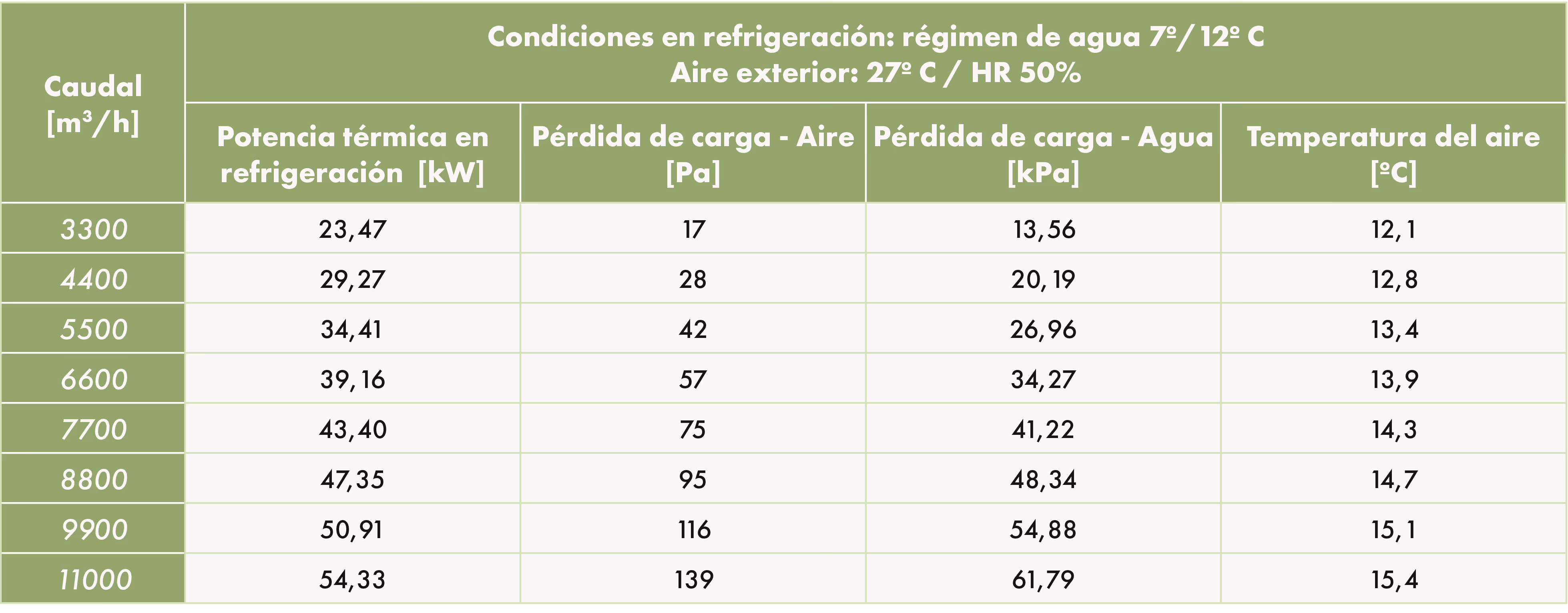

MÓDULO TÉRMICO DE CONMUTACIÓN

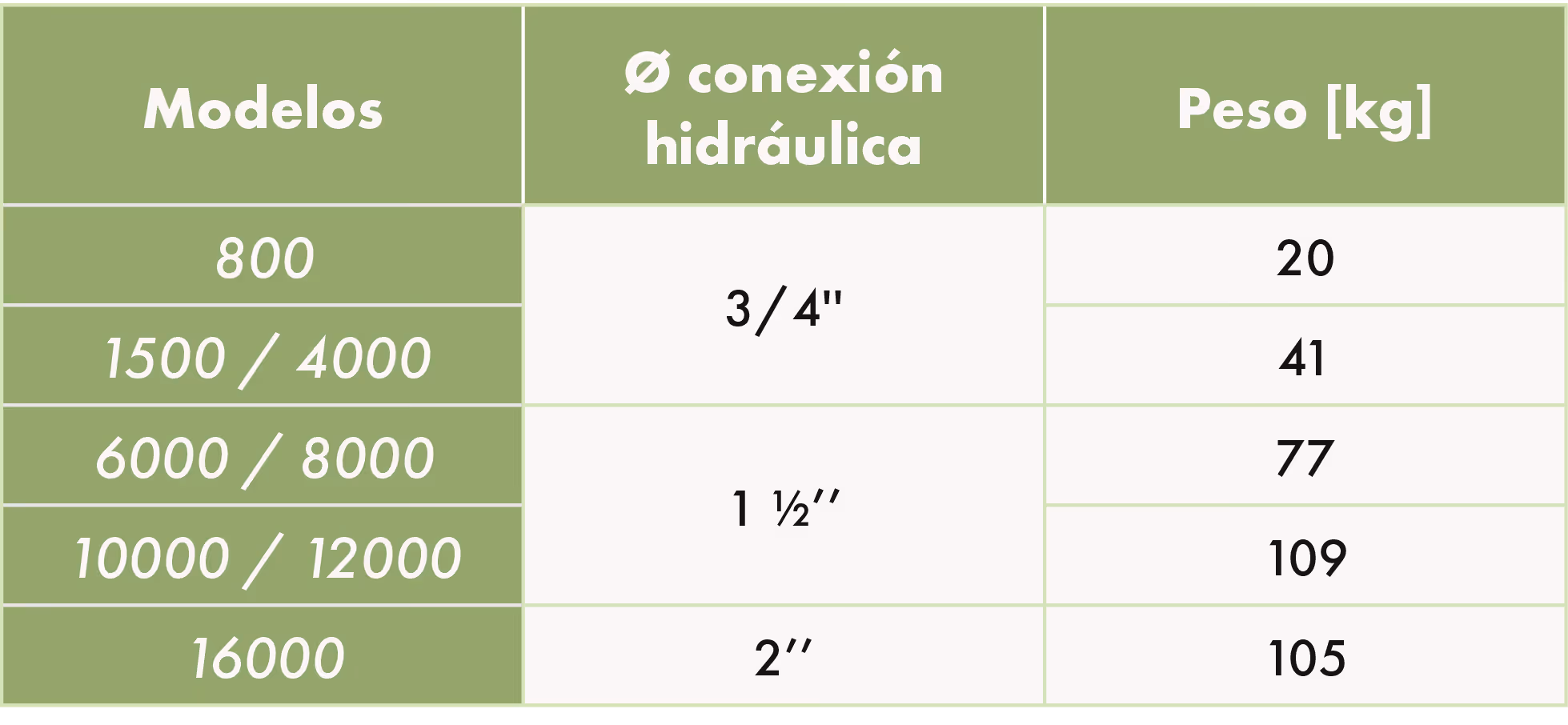

Espacios: iguales a los del módulo térmico de agua caliente; excepción: diámetro de la conexión hidráulica y pesos

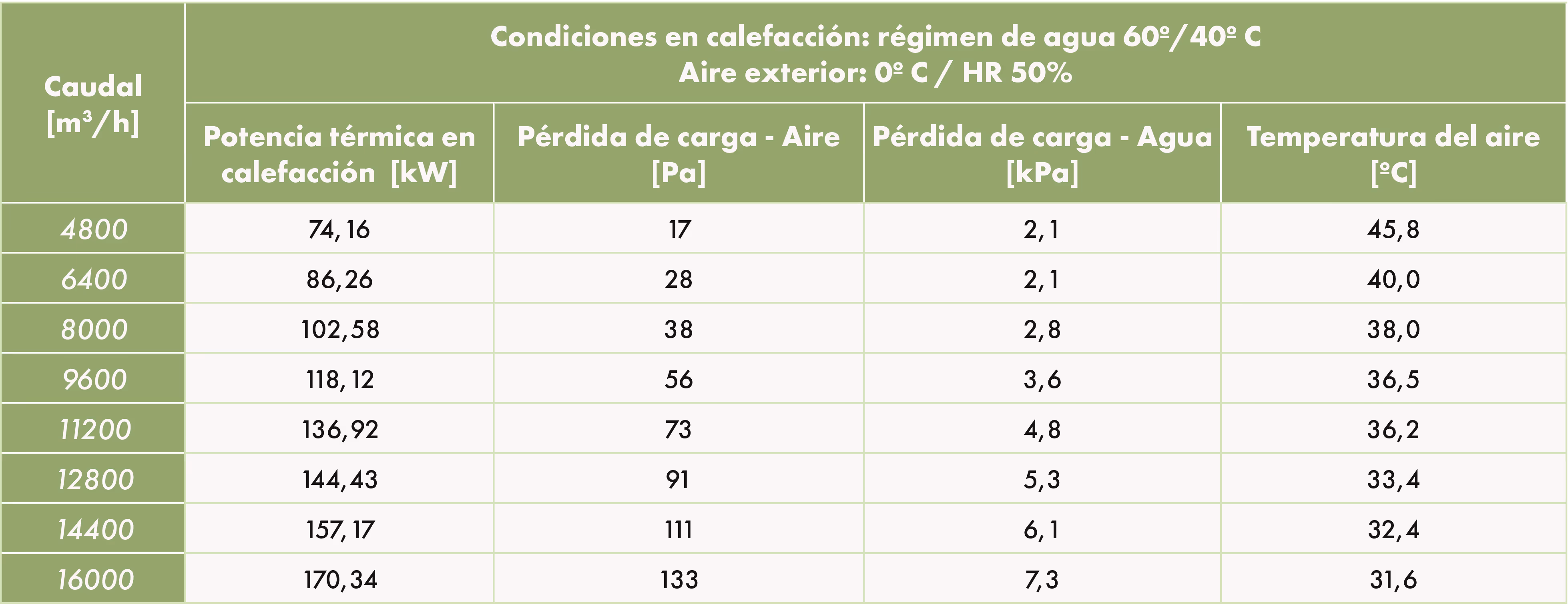

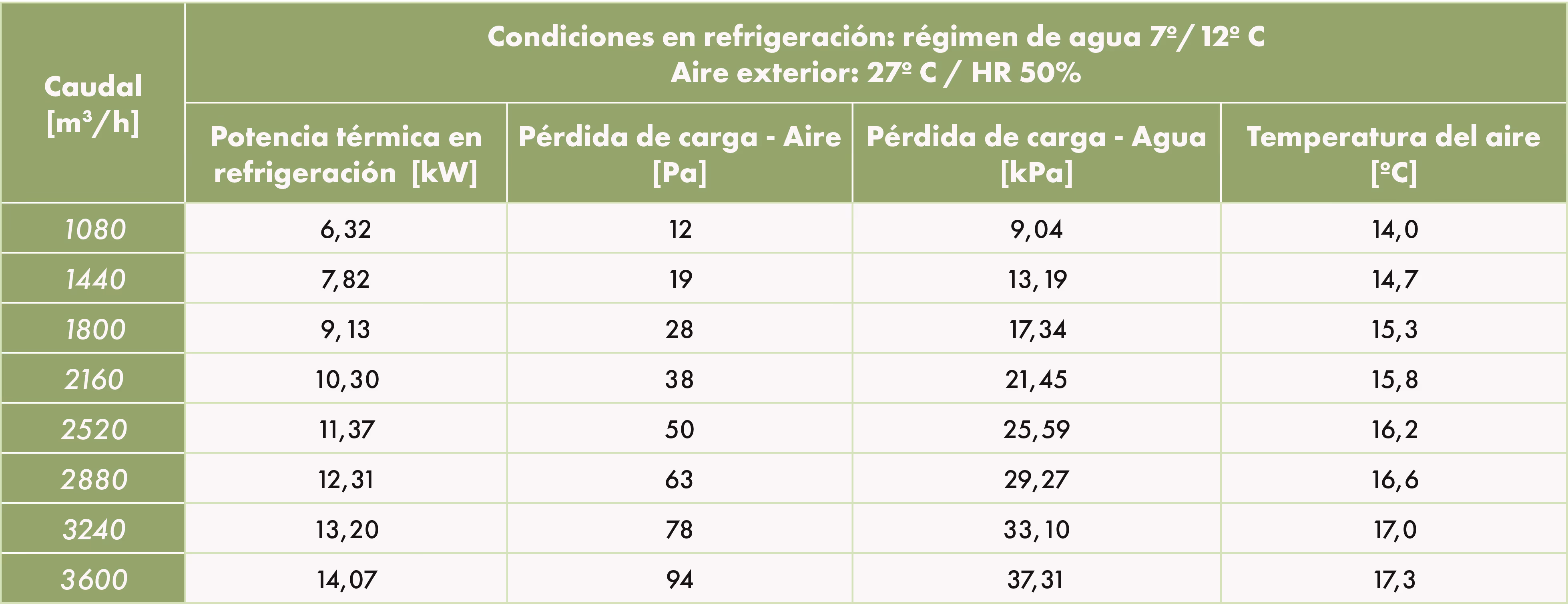

Características técnicas:
Modelos 800, 1500 y 4000
Modelos 6000 y 8000
Modelos 10000 y 12000
Modelos 16000
MÓDULO DE FILTRO
Dimensiones
Curvas de pérdida de carga de dos filtros:
Filtro ISO gravimétrico 65% (G4)
Filtro ISO ePM10 50% (M5)
Filtro ISO ePM2,5 65% (F7)
MÓDULO ACÚSTICO
Dime3nsiones: módulo
Bafle
Curvas de pérdida de carga del módulo acústico:
Modelos 800, 1500 y 4000
Modelos 6000 y 8000
Modelos 10000 y 12000
Modelos 16000
SELECCIÓN
CURVAS DE SELECCIÓN
Modelo 800
Modelo 1500
Modelo 4000
Modelo 6000
Modelo 8000
Modelo 10000
Modelo 12000
Modelo 16000
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
INSTALACIÓN
SIN MÓDULO
Conjunto de succión/descarga en conducto
Instalación de aspiración en conducto/descarga libre
- Caja de ventilación Modulys® ECM.
- Junta circular flexible de aspiración o descarga que se fija directamente a los paneles de aspiración y descarga de la caja de ventilación.
- Conexión RF galval+visera con rejilla en descarga y succión.
- Panel circular extraíble del ECM Modulys® que se retira al aspirar la caja y se coloca al aspirar el último módulo accesorio.
- Módulo de filtro compacto de 1 nivel.
- Módulo térmico para calentar o cambiar el agua.
- Módulo térmico eléctrico.
CON MÓDULO
Conjunto de aspiración/descarga gratuito en el conducto
Instalación de aspiración en conducto/descarga libre
ACCESORIOS
Junta flexível de ligação circular
Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.
Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).
Ligação RF Galva
Visera con rejilla
Anti lluvia.

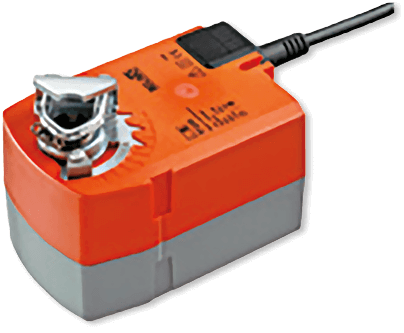

Registro de anticongelantes para Modulys® ECM
Caja de mezclas para Modulys® ECM
Acessório para montagem em cobertura para Modulys® ECM
Evolys® V3
Controlador para regular el flujo o la presión constantes en ventiladores con motor EC.
Modo de control remoto o autónomo mediante el protocolo ModBus RTU (RS485).
Panel de control frontal con pantalla LCD de 2 x 8 caracteres retroiluminados y 4 botones de ajuste.
Incluye kit de grifos a presión.
En caja IP 54.
<spanclass=» text-note» >Consulte AQUÍconsulte la ficha del producto para obtener más información</span>.
BCA
Soportes antivibratorios: compuestos por 2 placas planas y paralelas, conectadas entre sí mediante una junta de goma especial.
Permiten aislar el edificio de las vibraciones generadas por el ventilador.
Consulta AQUÍ consulte la ficha del producto para obtener más información.
Gama de sondas
Disponíveis nas seguintes versões: de CO₂ (para conduta ou parede), de presença, de humidade ou de QAI.
Caixas de ventilação com motorização AC: as sondas só deverão ser instaladas quando forem aplicados os acessórios elétricos Varionys® M RT Control® 2 e Soft Drive® V2.
