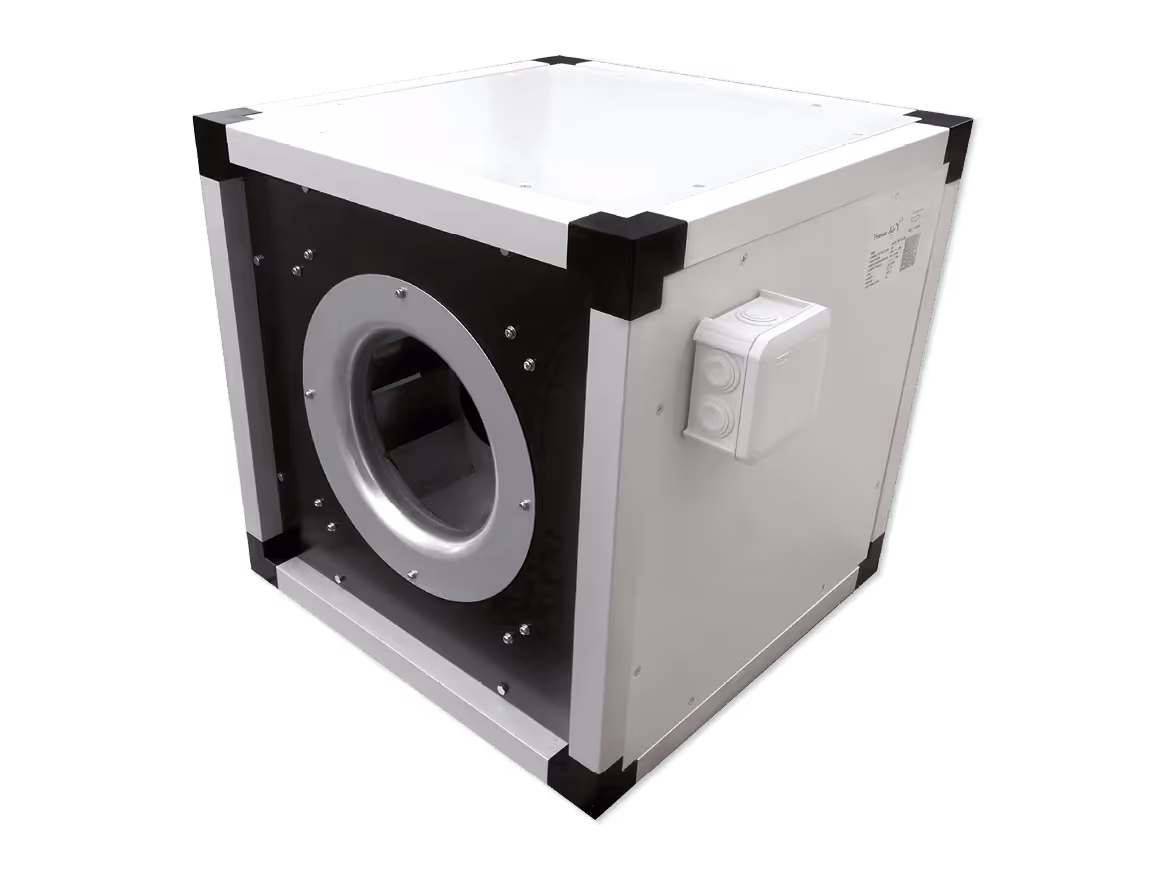

Modul Pro EC
caixa de ventilação com painel duplo e motor de baixo consumo EC
Vantagens
Isolamento térmico e acústico reforçado, com 25 mm de espessura.
Elevada durabilidade.
Motor de baixo consumo com tecnologia EC.
Regulação de velocidade por potenciómetro montado.
DESCRIÇÃO TÉCNICA
GAMA
- Gama composta por 10 modelos.
- Caudais: de 100 até 19500 m³/h.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Insuflação ou extração de elevada eficiência.
- Aplicação interior ou exterior.
- Permite a instalação em várias posições.
CONSTRUÇÃO / COMPOSIÇÃO
Envolvente:
- Painéis duplos tipo sandwich.
- Painéis em Magnelis ZM310 com proteção C5 à corrosão.
Ventilador:
- Ventilador centrífugo de pás recuadas, de simples aspiração, equilibrado estática e dinamicamente.
Motorização:
- Motor EC integrado (comutação eletrónica) de elevado rendimento e baixo consumo, monofásico ou trifásico, de rotor externo e diretamente acoplado.
- Comandado por sinal de 0-10 Vcc.
OPÇÕES
- Interruptor de corte montado.
- Regulação para caudal constante ou pressão constante através de comando à distância, do tipo Evolys® V3 (acessório).
ACONDICIONAMENTO
- Vendido à unidade.

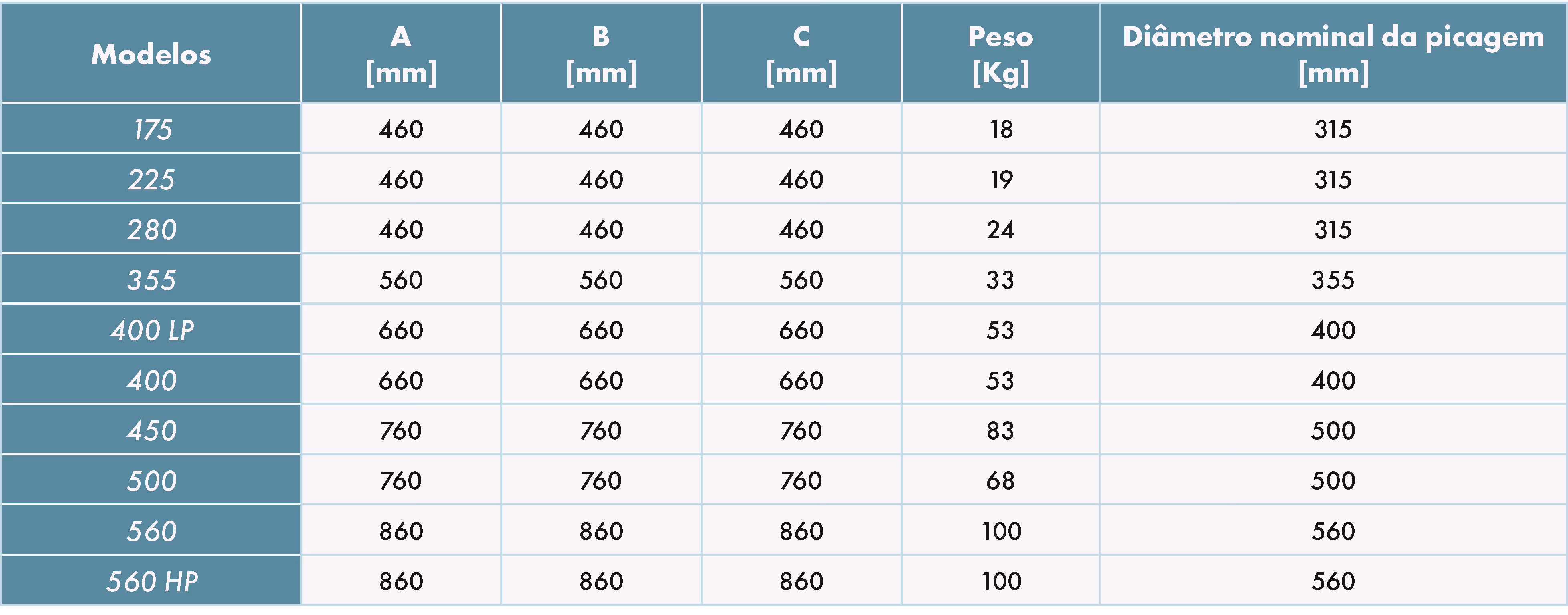

DIMENSÕES
ATRAVANCAMENTOS
Vista lateral
Vista frontal

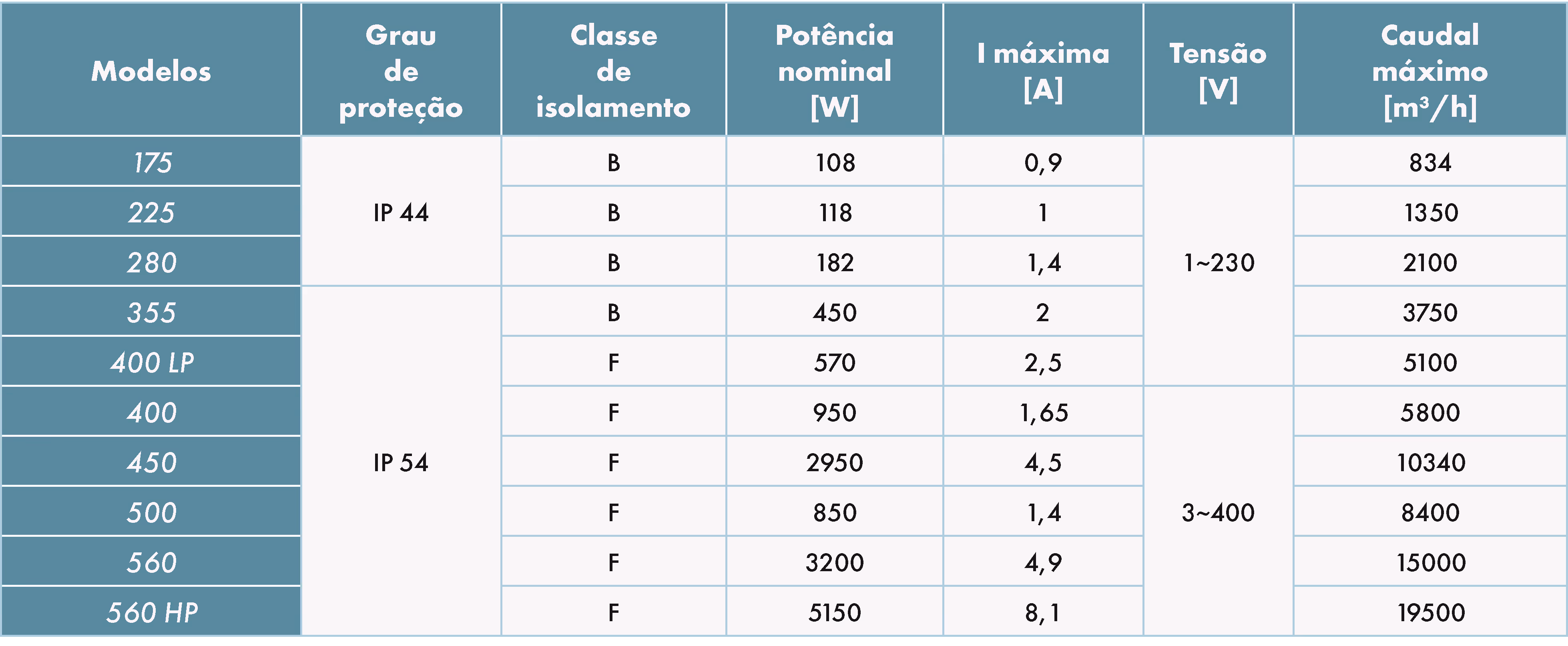

CARACTERÍSTICAS TÉCNICAS
LIMITES DE UTILIZAÇÃO
- A temperatura admissível é de -20º até 60º C.
SELEÇÃO
CURVAS DE SELEÇÃO
Modelo 175
Modelo 225
Modelo 280
Modelo 355
Modelo 400 LP
Modelo 400
Modelo 450
Modelo 500
Modelo 560
Modelo 560 HP
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Resultados
INSTALAÇÃO

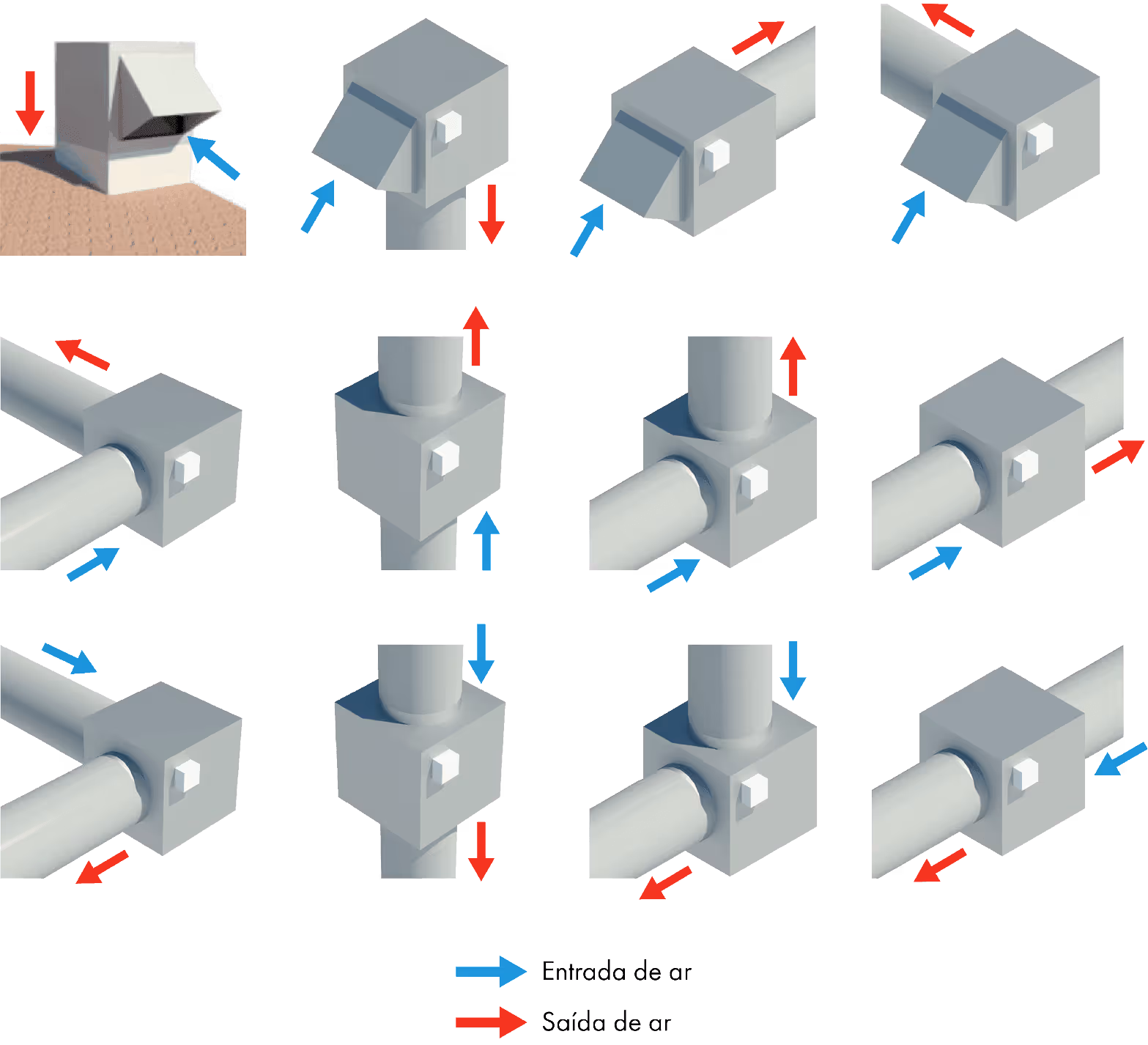

CONFIGURAÇÕES POSSÍVEIS
- Permite a instalação com fluxo horizontal ou vertical (para fluxo vertical, informar aquando da encomenda).
- Os painéis são intermutáveis, o que permite definir, em obra, se a descarga é feita em linha ou 90º (lateral, cima ou baixo) em relação à aspiração.
ACESSÓRIOS
Painel de descarga
Teto de proteção contra a intempérie
Junta flexível de ligação circular
Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.
Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).
BCA
Apoios anti vibração: constituídos por 2 chapas planas e paralelas, ligadas entre si por uma junta de borracha especial.
Permitem isolar o edifício das vibrações geradas pelo ventilador.
Consulte AQUI a ficha de produto para mais informações.
Interruptor-seccionador
Acessório elétrico de segurança na alimentação de ventiladores.
Consulte AQUI a ficha de produto para mais informações.
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Evolys® V3
Controlador para regulação de caudal ou pressão constantes em ventiladores com motor EC.
Modo de controlo autónomo ou à distância através de protocolo ModBus RTU (RS485).
Painel de comando frontal com mostrador LCD 2 x 8 caracteres retro iluminados e 4 botões de regulação.
Kit de toma de pressão incluído.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Viseira com grelha
Anti chuva.
Seleção de toda a gama de acessórios no documento de tarifas.
