Modul Pro EC
caja de ventilación con doble panel y motor EC de bajo consumo
Ventajas
Aislamiento térmico y acústico reforzado de 25 mm de grosor.
Alta durabilidad.
Motor de bajo consumo con tecnología EC.
Regulación de velocidad mediante potenciómetro montado.
DESCRIPCIÓN TÉCNICA
GAMA
- Gama compuesta por 10 modelos.
- Caudales: de 100 a 19500 m³/h.
DESIGNACIÓN
APLICACIÓN/USO
- Insuflación o extracción de alta eficiencia.
- Aplicación interior o exterior.
- Permite la instalación en varias posiciones.
CONSTRUCCIÓN/COMPOSICIÓN
Cubierta:
- Paneles sándwich dobles.
- Paneles Magnelis ZM310 con protección anticorrosiva C5.
Ventilador:
- Ventilador centrífugo con movimientos hacia atrás, con aspiración simple, equilibrado estática y dinámicamente.
Motorización:
- Motor EC integrado (conmutación electrónica) de alta eficiencia y bajo consumo, monofásico o trifásico, con rotor externo y acoplado directamente.
- Controlado por señal de 0-10 Vdc.
OPCIONES
- Interruptor de corte montado.
- Ajuste para flujo constante o presión constante mediante mando a distancia, tipo Evolys® V3 (accesorio).
EMBALAJE
- Se vende por unidad.

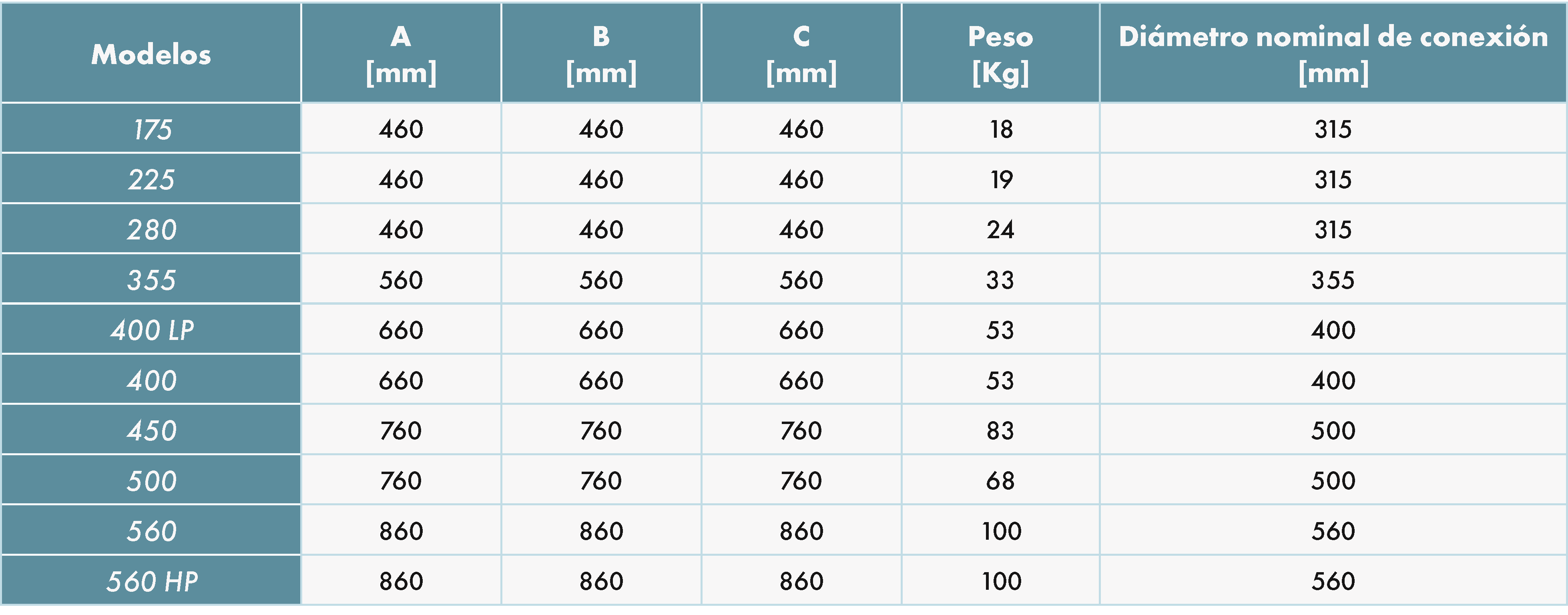

DIMENSIONES
DIMENSIONES
Vista lateral
Vista frontal

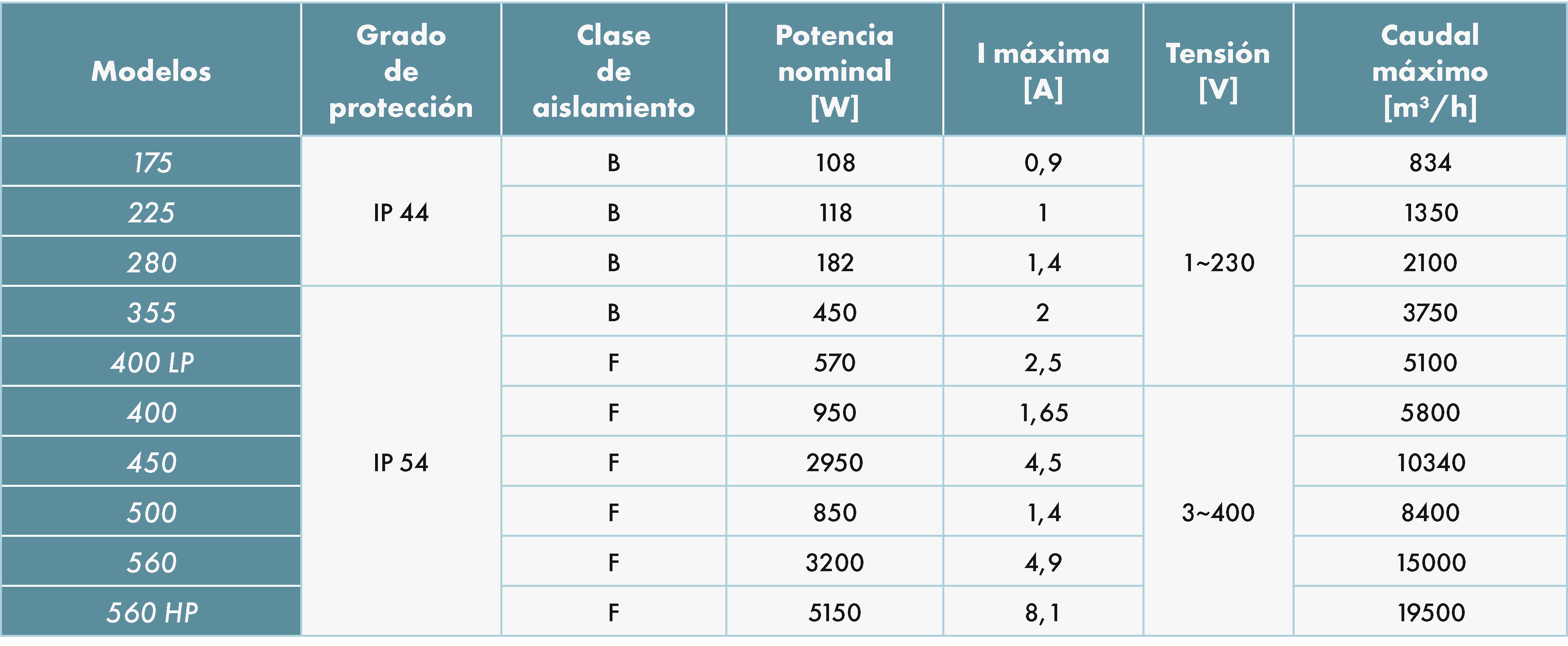

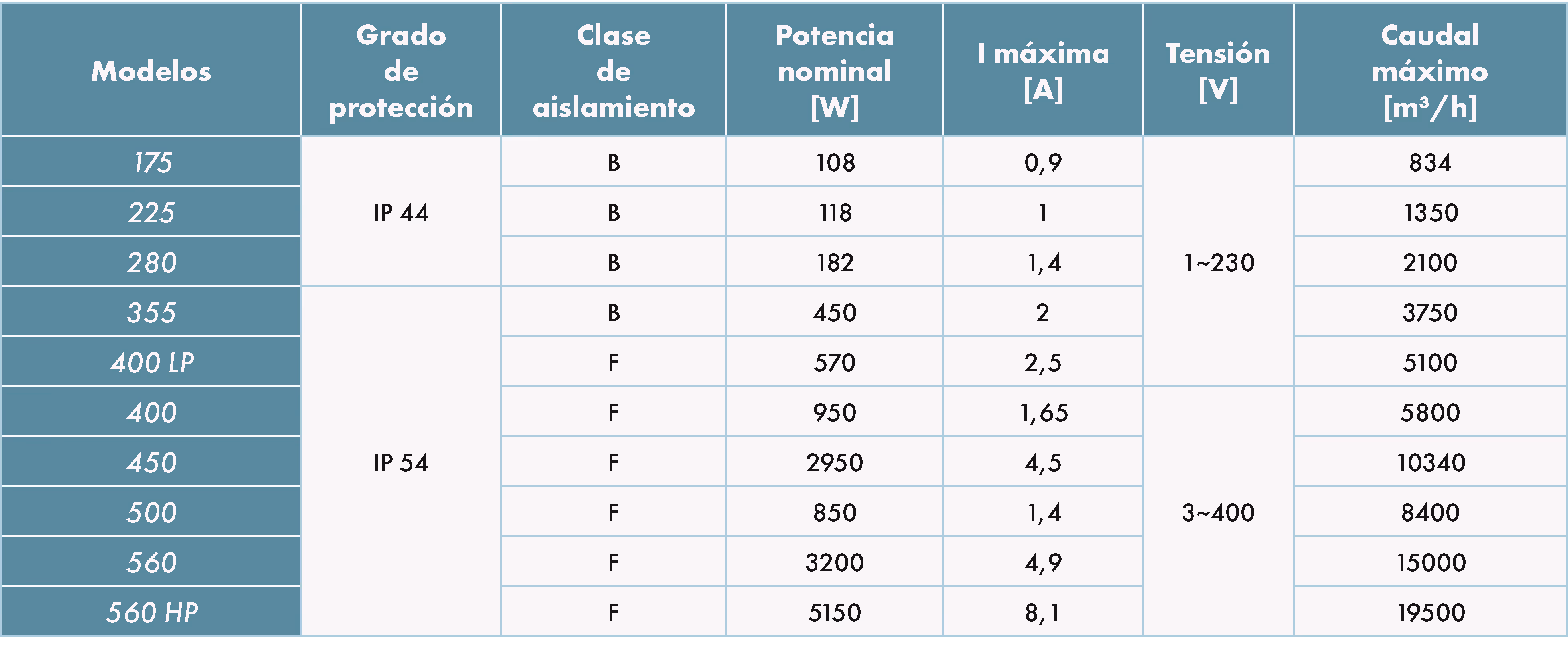

CARACTERÍSTICAS TÉCNICAS
LÍMITES DE UTILIZACIÓN
- La temperatura permitida es de -20º a 60º C.
SELECCIÓN

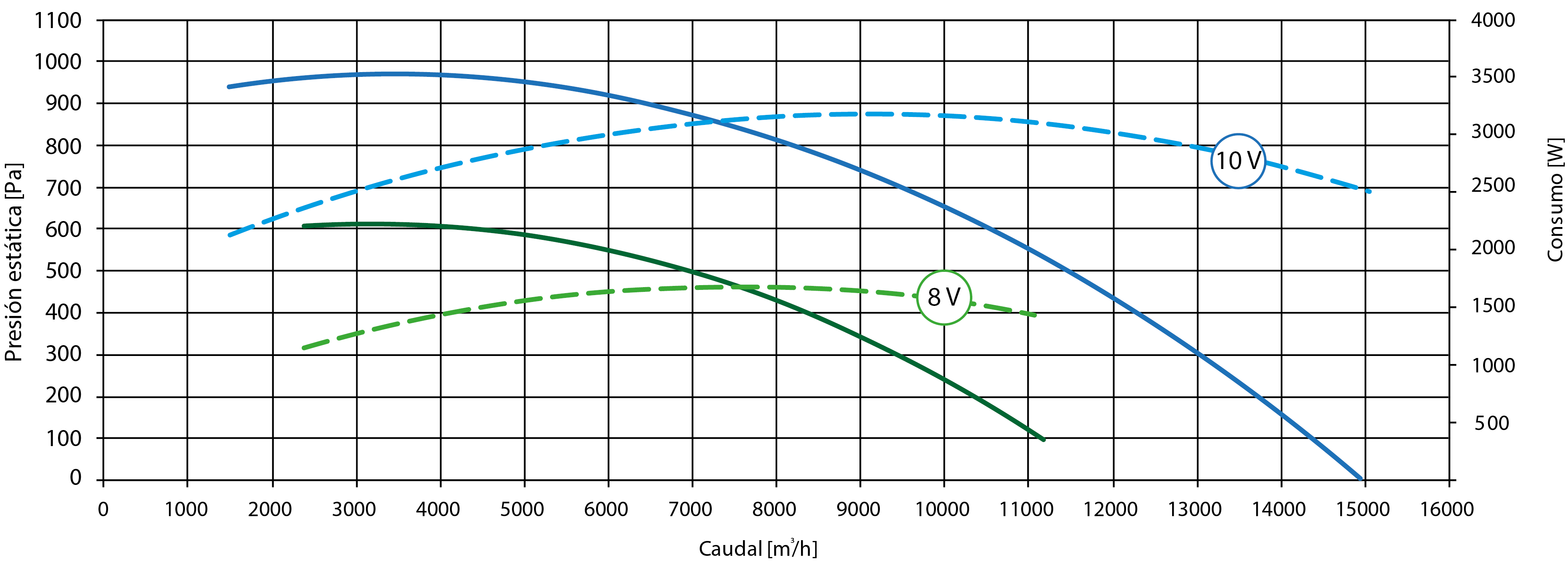

CURVAS DE SELECCIÓN
Modelo 175
Modelo 225
Modelo 280
Modelo 355
Modelo 400 LP
Modelo 400
Modelo 450
Modelo 500
Modelo 560
Modelo 560 HP
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
INSTALACIÓN

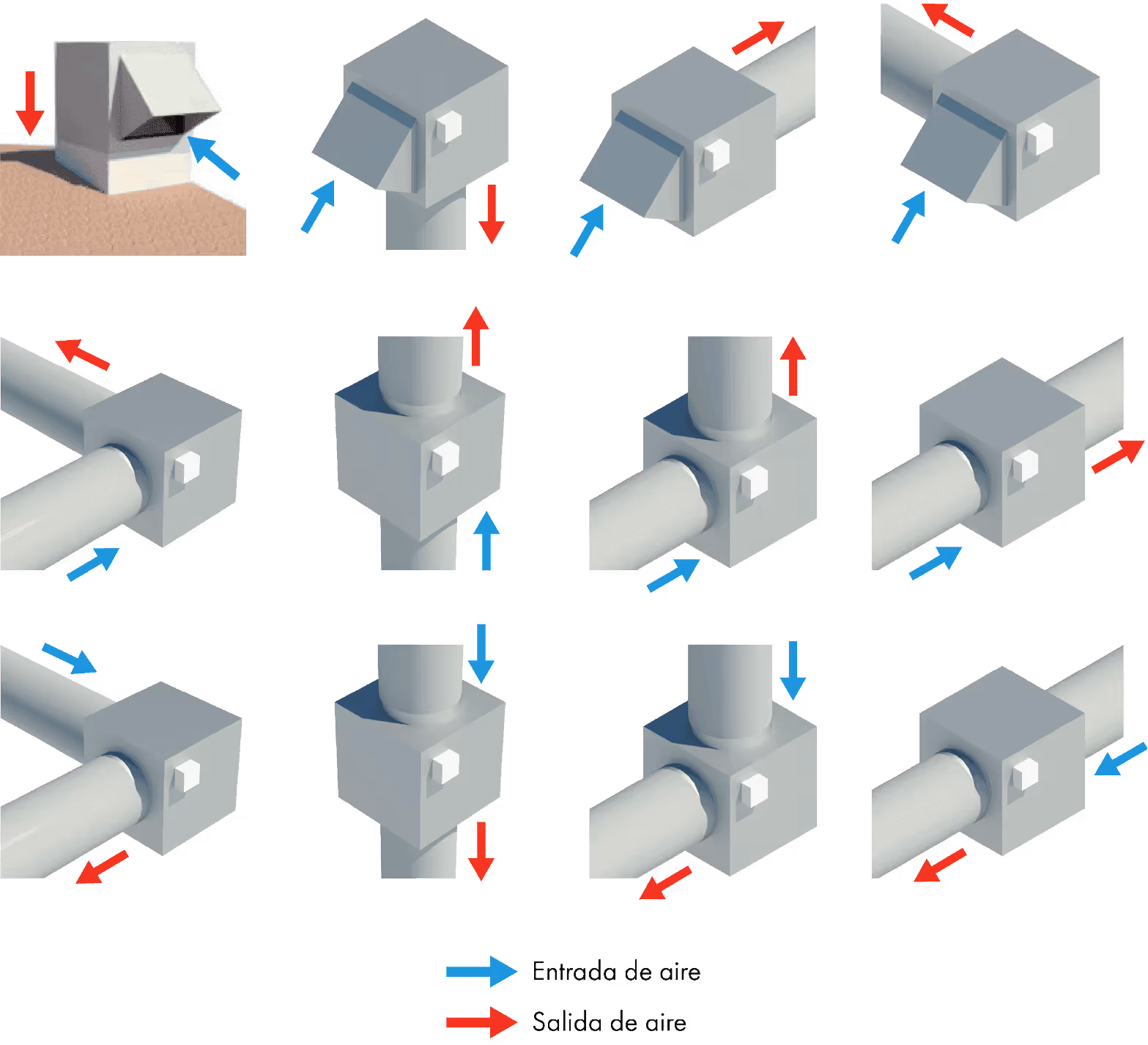

POSIBLES CONFIGURACIONES
- Permite la instalación con flujo horizontal o vertical (para flujo vertical, informe al hacer el pedido).
- Los paneles son intercambiables, lo que permite definir in situ si la descarga se realiza en línea o a 90° (lateral, hacia arriba o hacia abajo) en relación con la succión.
ACCESORIOS
Panel de descargas
Techo de protección contra las inclemencias del tiempo
Junta circular flexible
Disponible en diámetros 160, 200, 315, 400 y 450 mm.
Embalaje: se suministra en kit, con 2 abrazaderas (ancho 9 mm).
BCA
Soportes antivibratorios: compuestos por 2 placas planas y paralelas, conectadas entre sí mediante una junta de goma especial.
Permiten aislar el edificio de las vibraciones generadas por el ventilador.
Consulte AQUÍ la ficha del producto para obtener más información.
Interruptor-desconector
Accesorio de seguridad eléctrica en el suministro de ventiladores.
Consulte AQUÍ la ficha del producto para obtener más información.
Evolys® One - PWM
Control de flujo de 0 a 100% en ventiladores con motor EC.
Disponible en versiones PWM de 0-10 V o de larga distancia.
Montaje empotrado o montaje en pared, en caja IP 54.
También aplicable con variadores de tensión o frecuencia equipados con entrada de 0-10 V.
Consulte AQUÍ la ficha del producto para obtener más información.
Evolys® V3
Controlador para regular el flujo o la presión constantes en ventiladores con motor EC.
Modo de control remoto o autónomo mediante el protocolo ModBus RTU (RS485).
Panel de control frontal con pantalla LCD de 2 x 8 caracteres retroiluminados y 4 botones de ajuste.
Incluye kit de grifos a presión.
En caja IP 54.
Consulte AQUÍ la ficha del producto para obtener más información
Visera con rejilla
Anti lluvia.
Selección de toda la gama de accesorios en el documento tarifario.
