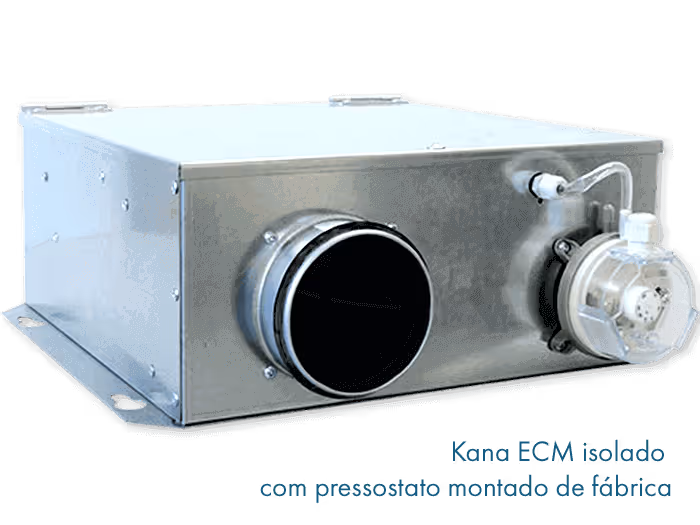

Kana® ECM Isolado
caixa de ventilação de baixo consumo muito baixo perfil, com isolamento acústico
Vantagens
Baixo perfil: ideal para instalação em teto falso.
Motor de baixo consumo com tecnologia ECM.
Muito baixo perfil: ideal para instalação em teto falso.
Isolamento 50 mm.
Caudal ajustável por potenciómetro integrado de série.
Regulação para caudal constante ou pressão constante através do comando à distância, com soluções gama Evolys® (como opção).
DESCRIÇÃO TÉCNICA
GAMA
- 6 modelos.
- Ligação circular com diâmetros de 100 até 315 mm.
- Caudal máximo até 1600 m³/h.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Para insuflação ou extração de ar limpo.
- Dimensões ideais para instalação em espaços reduzidos (áreas técnicas, tetos falsos, entre outros).
- Ligação a condutas circulares: do diâmetro 100 até 315 mm.
- Instalação interior.
- Instalação possível em diferentes posições.
- Temperatura de funcionamento: de acordo com a tabela de características técnicas.
CONSTRUÇÃO / COMPOSIÇÃO
Envolvente:
- Caixa em chapa de aço galvanizado com isolamento acústico em lã mineral na face do lado aspiração: 50 mm de espessura na face inferior; 50 e 100 mm de espessura nas faces laterais da caixa.
- Porta de visita para o moto-ventilador basculante.
- Ligação circular: aspiração/retorno equipados com juntas de estanquidade.
Ventilador:
- Centrífugo à reação de acoplamento direto.
Motorização:
- Motor EC (comutação eletrónica) com rotor externo de alto rendimento.
- Monofásico, 230 V - 50 / 60 Hz, IP 44, classe F.
- Variação de velocidade eletrónica: por potenciómetro integrado, por sinal externo 0-10 V, por comando à distância da gama Evolys®.
- Caixa de ligação IP 55, instalada na parte externa da caixa com potenciómetro integrado para regulação do caudal de 0 até 100%.
- Interruptor de corte e pressostato montados de fábrica.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS E PESOS

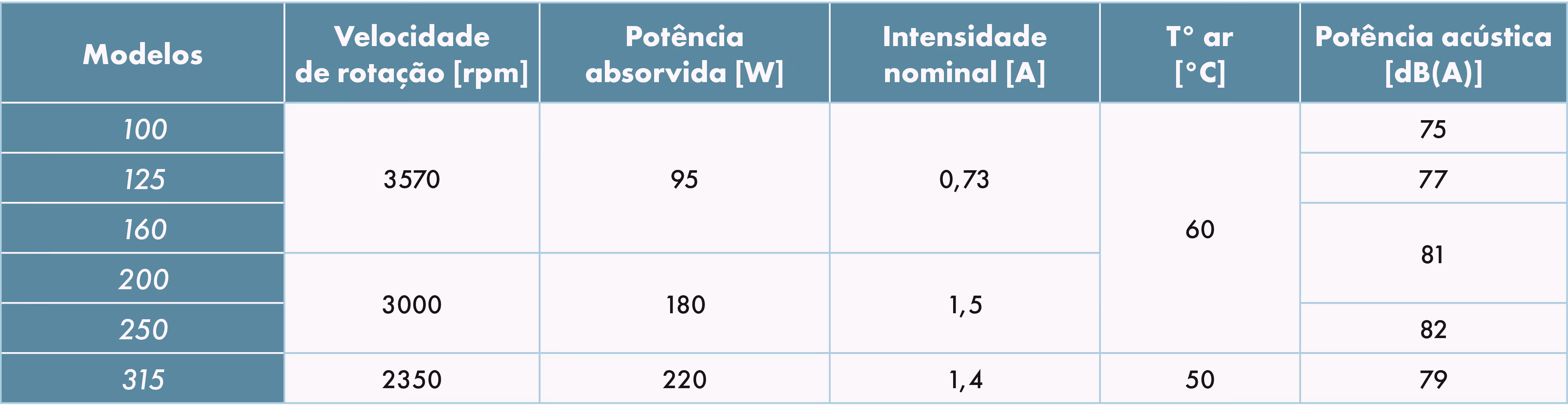

CARACTERÍSTICAS TÉCNICAS
CARACTERÍSTICAS
- A caixa de ventilação Kana® ECM Isolado é uma UVNR (unidade de ventilação não residencial) do tipo simples fluxo, equipado com motor ECM variável em velocidade. A Kana® ECM Isolado encontra-se em conformidade com as exigências do Regulamento UE n° 1253/2014.
LIGAÇÕES ELÉTRICAS
SELEÇÃO
CURVAS DE SELEÇÃO
Modelo 100
Modelo 125
Modelo 160
Modelo 200
Modelo 250
Modelo 315
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Resultados
INSTALAÇÃO
ACESSÓRIOS
Caixa C
Caixa porta-filtro para conduta circular, em aço galvanizado.
Painel superior amovível para substituição do filtro (com aros de espessura 24 ou 48 mm).
Filtro ISO gravimétrico 65% (G4) - não incluído.
Consulte AQUI a ficha de produto para mais informações.
Junta flexível de ligação circular
Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.
Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Touch
Comando à distância tátil, visualização da velocidade através de LED.
Comando do caudal de 100 % em ventiladores com motor EC.
Montagem em aplique, em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Sens
Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.
Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2 ou de higrometria (será necessário adicionar uma sonda exterior).
Disponível na versão com sonda de temperatura integrada tipo PT1000.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® PCO
Controlador para regulação de pressão constante em ventiladores com motor EC.
Painel de comando frontal com mostrador LCD 2 x 8 caracteres retroiluminados e 4 botões de regulação.
Kit de toma de pressão incluído.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® V3
Controlador para regulação de caudal ou pressão constantes em ventiladores com motor EC.
Modo de controlo autónomo ou à distância através de protocolo ModBus RTU (RS485).
Painel de comando frontal com mostrador LCD 2 x 8 caracteres retro iluminados e 4 botões de regulação.
Kit de toma de pressão incluído.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Gama de sondas
Disponíveis nas seguintes versões: de CO₂ (para conduta ou parede), de presença, de humidade ou de QAI.
Caixas de ventilação com motorização AC: as sondas só deverão ser instaladas quando forem aplicados os acessórios elétricos Varionys® M RT Control® 2 e Soft Drive® V2.
TABELA SELEÇÃO DOS ACESSÓRIOS ELÉTRICOS PARA KANA® ECM ISOLADO
Seleção de toda a gama de acessórios no documento de tarifas.
