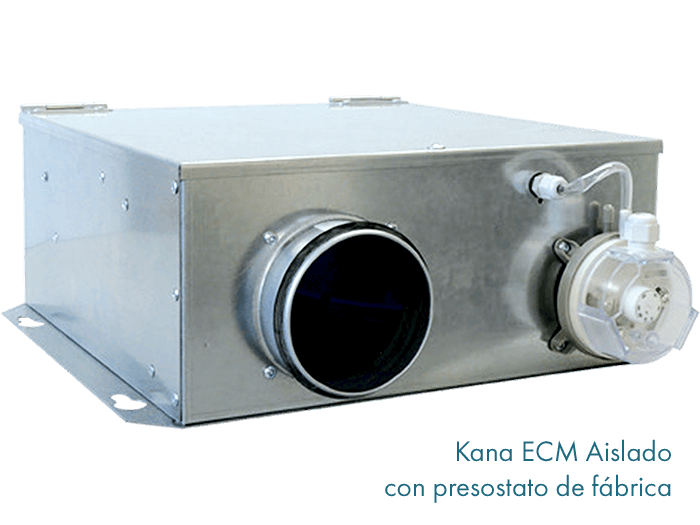

Kana® ECM Aislado
caja de ventilación de muy bajo perfil y bajo consumo con aislamiento acústico
Ventajas
Perfil bajo: ideal para su instalación en falsos techos.
Motor de bajo consumo con tecnología ECM.
Perfil muy bajo: ideal para su instalación en falsos techos.
Aislamiento 50 mm.
Caudal ajustable mediante potenciómetro integrado de serie.
Ajuste para flujo constante o presión constante mediante control remoto, con soluciones de la gama Evolys® (opcional).
DESCRIPCIÓN TÉCNICA
GAMA
- 6 modelos
- Conexión circular con diámetros de 100 a 315 mm.
- Caudal máximo de hasta 1600 m³/h.
DESIGNACIÓN
APLICACIÓN/USO
- Para inhalar o extraer aire limpio.
- Dimensiones ideales para su instalación en espacios pequeños (áreas técnicas, falsos techos, entre otros).
- Conexión a conductos circulares: de 100 a 315 mm de diámetro.
- Instalación interior.
- Se puede instalar en diferentes posiciones.
- Temperatura de funcionamiento: según la tabla de características técnicas.
CONSTRUCCIÓN/COMPOSICIÓN
Cubierta:
- Caja de chapa de acero galvanizado con aislamiento acústico de lana mineral en el lado de succión: 50 mm de grosor en la parte inferior; 50 y 100 mm de grosor en los laterales de la caja.
- Puerta de visita para el motoventilador basculante.
- Conexión circular: aspiración/retorno equipada con juntas.
Ventilador:
- Centrífuga con reacción de acoplamiento directo.
Motorización:
- Motor EC (conmutación electrónica) con rotor externo de alto rendimiento.
- Monofásico, 230 V - 50/60 Hz, IP 44, clase F.
- Variación electrónica de velocidad: mediante potenciómetro integrado, mediante señal externa de 0-10 V, mediante control remoto de la gama Evolys®.
- Caja de conexiones IP 55, instalada en el exterior de la caja con potenciómetro integrado para controlar el flujo del 0 al 100%.
- Interruptor de corte y presostato montados en fábrica.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES

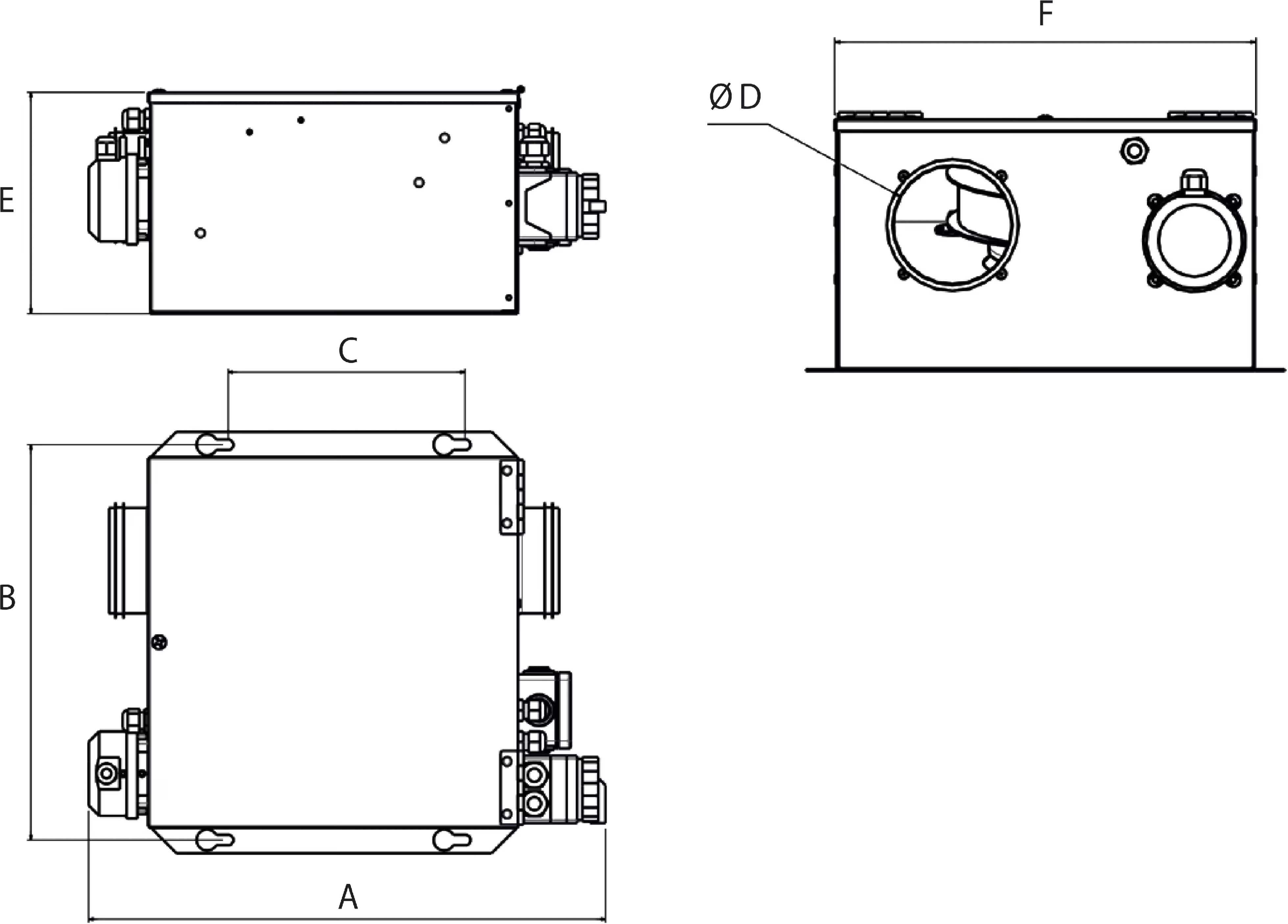

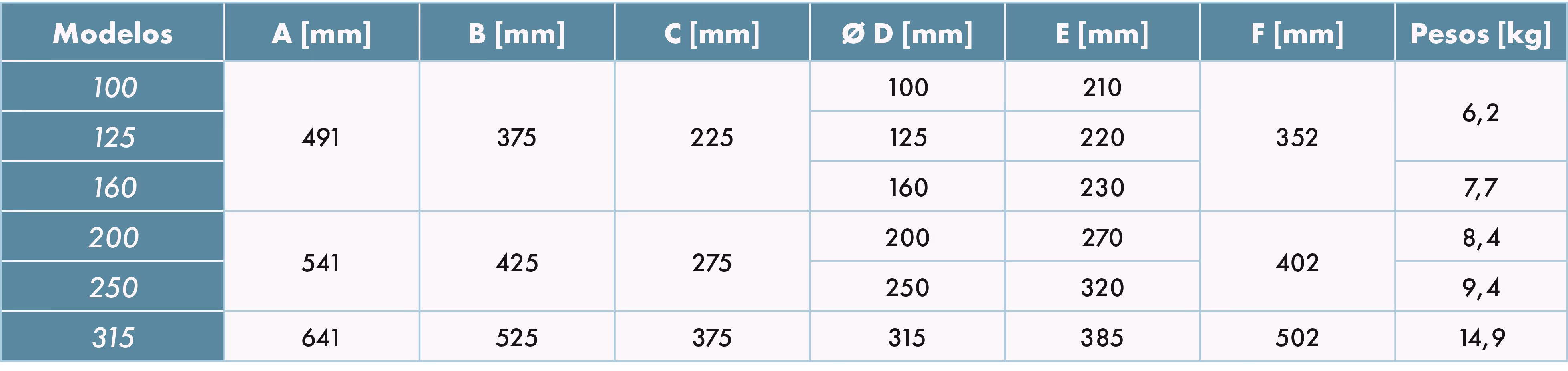

DIMENSIONES Y PESOS

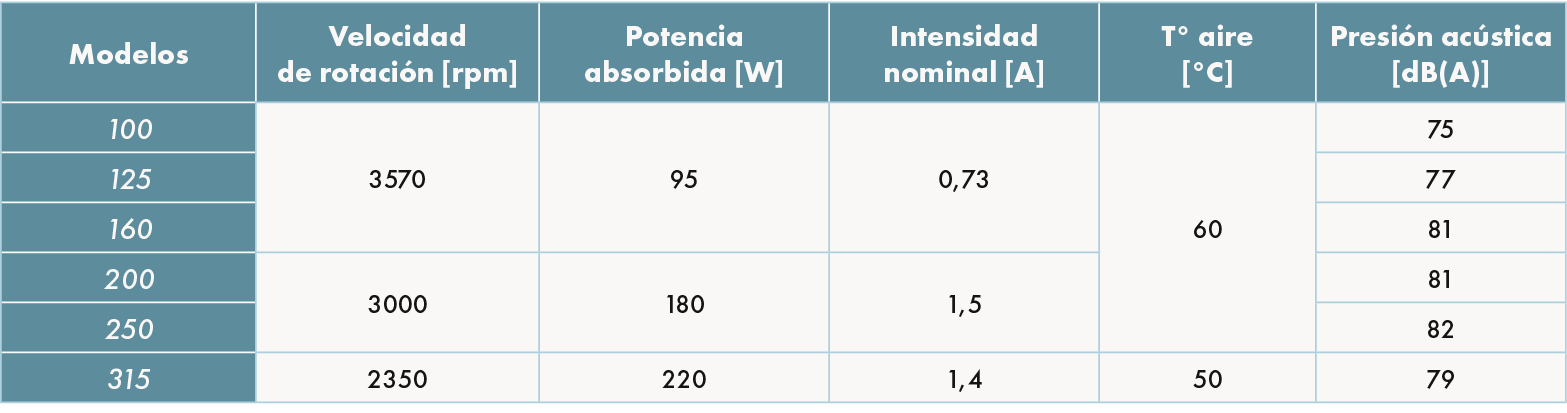

CARACTERÍSTICAS TÉCNICAS
CARACTERÍSTICAS
- La caja de ventilación aislada Kana® ECM es una UVNR (unidad de ventilación no residencial) del tipo de flujo simple, equipada con un motor ECM de velocidad variable. El Kana® ECM Isolado cumple con los requisitos del Reglamento de la UE n.º 1253/2014.
CONEXIONES ELÉCTRICAS
SELECCIÓN
CURVAS DE SELECCIÓN
Modelo 100
Modelo 125
Modelo 160
Modelo 200
Modelo 250
Modelo 315
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
INSTALACIÓN
ACCESORIOS
Caixa C
Caixa porta-filtro para conduta circular, em aço galvanizado.
Painel superior amovível para substituição do filtro (com aros de espessura 24 ou 48 mm).
Filtro ISO gravimétrico 65% (G4) - não incluído.
Consulte AQUI a ficha de produto para mais informações.
Junta flexível de ligação circular
Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.
Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Touch
Comando à distância tátil, visualização da velocidade através de LED.
Comando do caudal de 100 % em ventiladores com motor EC.
Montagem em aplique, em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Sens
Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.
Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2 ou de higrometria (será necessário adicionar uma sonda exterior).
Disponível na versão com sonda de temperatura integrada tipo PT1000.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® PCO
Controlador para la regulación constante de la presión en ventiladores con motor EC.
Panel de control frontal con pantalla LCD retroiluminada de 2 x 8 caracteres y 4 botones de ajuste.
Incluye kit de grifos a presión.
En caja IP 54.
<spanclass=» text-note» >Consulte AQUÍconsulte la ficha del producto para obtener más información</span>.
Evolys® V3
Controlador para regular el flujo o la presión constantes en ventiladores con motor EC.
Modo de control remoto o autónomo mediante el protocolo ModBus RTU (RS485).
Panel de control frontal con pantalla LCD de 2 x 8 caracteres retroiluminados y 4 botones de ajuste.
Incluye kit de grifos a presión.
En caja IP 54.
<spanclass=» text-note» >Consulte AQUÍconsulte la ficha del producto para obtener más información</span>.
Gama de sondas
Disponíveis nas seguintes versões: de CO₂ (para conduta ou parede), de presença, de humidade ou de QAI.
Caixas de ventilação com motorização AC: as sondas só deverão ser instaladas quando forem aplicados os acessórios elétricos Varionys® M RT Control® 2 e Soft Drive® V2.

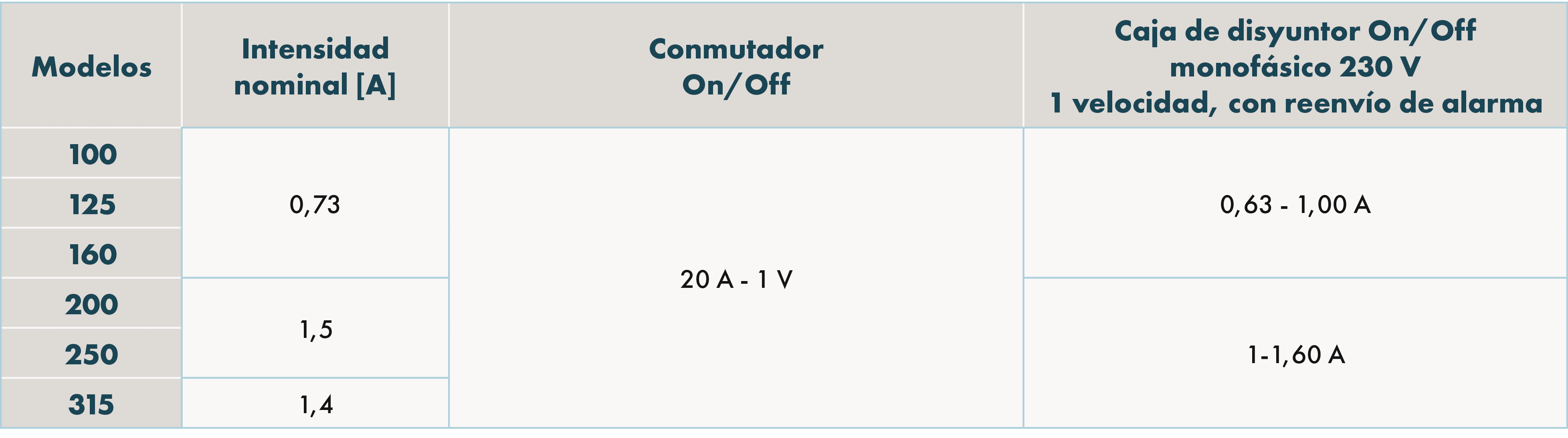

TABLA DE SELECCIÓN DE ACCESORIOS ELÉCTRICOS PARA KANA® ECM AISLADO
Selección de toda la gama de accesorios en el documento tarifario.
