Gazpar® M - T - E Drive
sistema de aspiração de gases de escape
Vantagens
Aumento da área útil disponível: a sua instalação não ocupa espaço no chão.
Supressão total dos gases de escape no local.
Tubo flexível anti deformação.

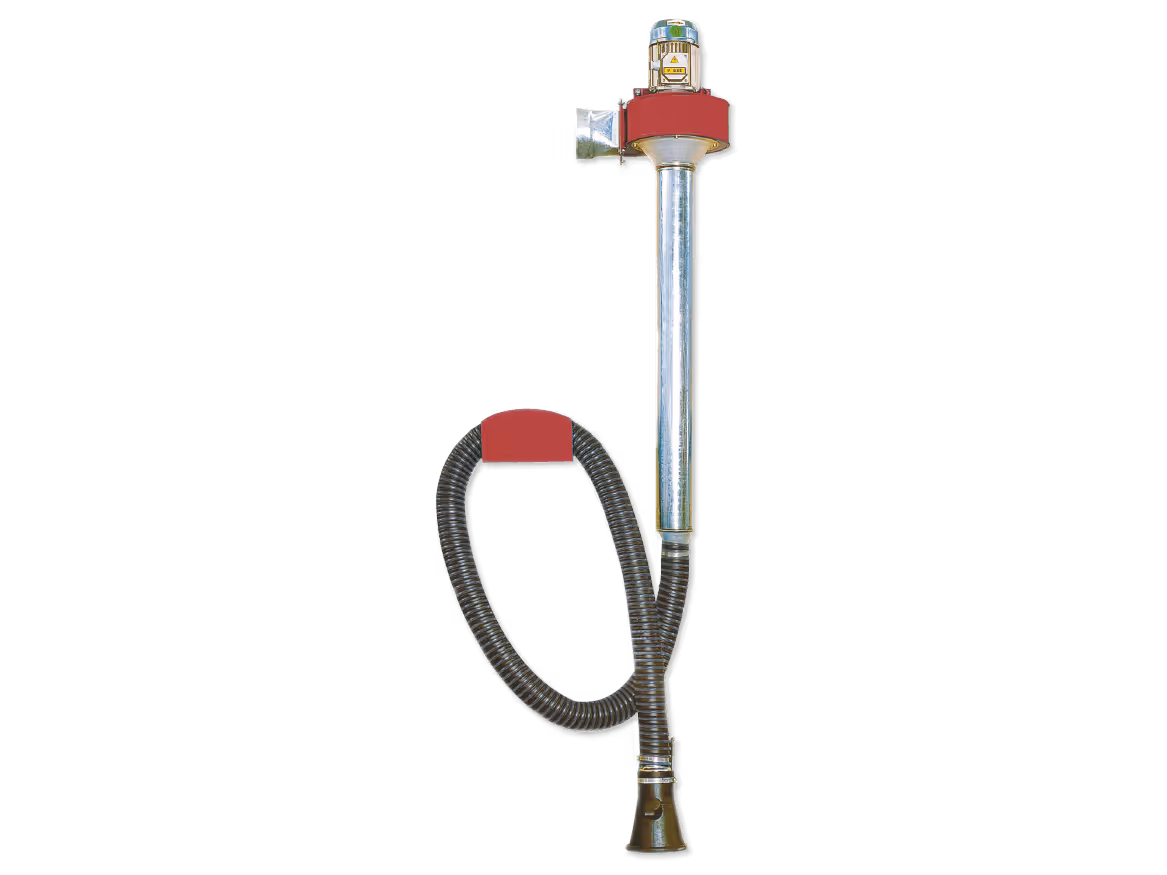

Gazpar® M - sistema de parede:
- Instalação simples.
- Indicado para oficinas mecânicas de pequenas e médias dimensões.
Gazpar® T - sistema com enrolador:
- Economia energética, graças ao sistema de captação na fonte, por comparação a um sistema de ventilação comum.
- Proteção dos utilizadores.
- Comando à distância de fios ou IR como opção.

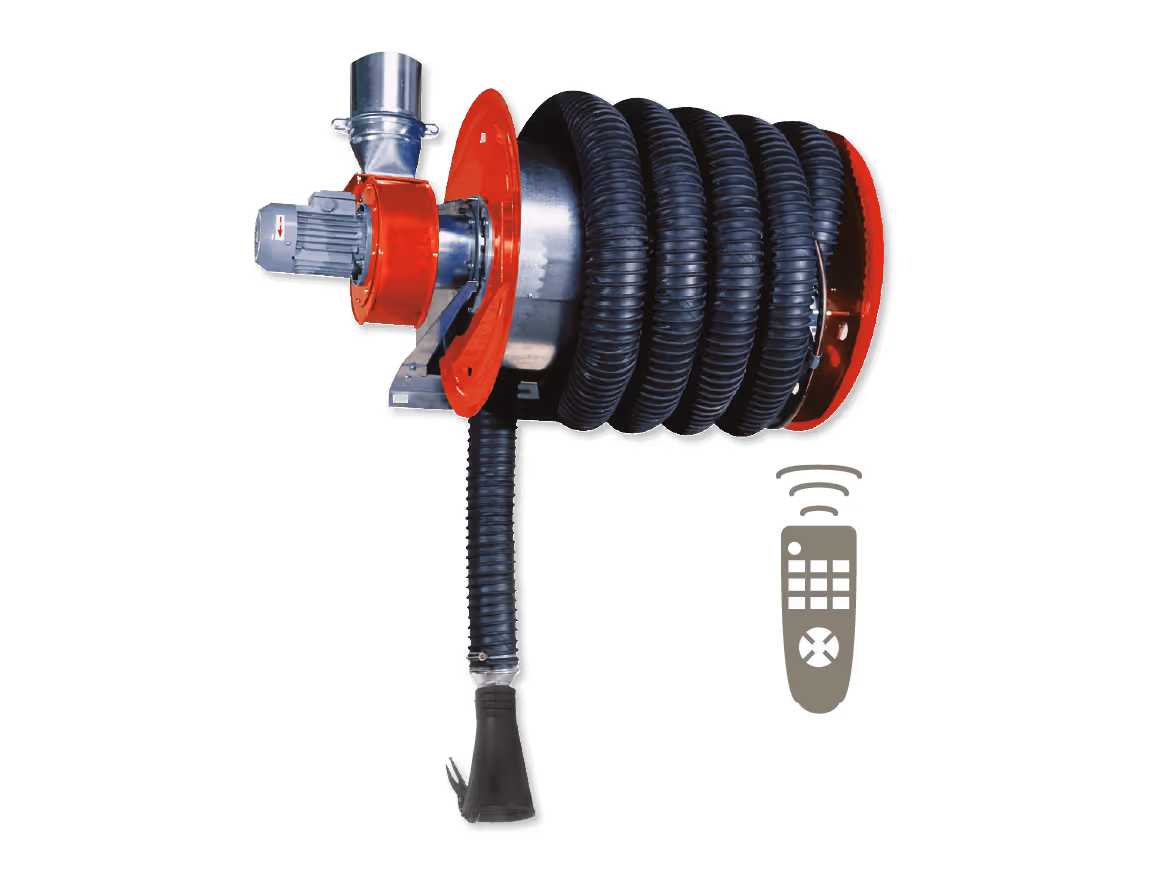

Gazpar® E Drive - sistema com enrolador motorizado:
- Motor integrado, que assegura o bloqueio/desbloqueio do tubo flexível
à altura desejada.
- Comando à distância com fios ou infravermelhos.
- Redução dos requisitos de manuseamento.
DESCRIÇÃO TÉCNICA
GAMA
Gazpar® M - sistema de parede:
- Sistema simples: 1 flexível por ventilador.

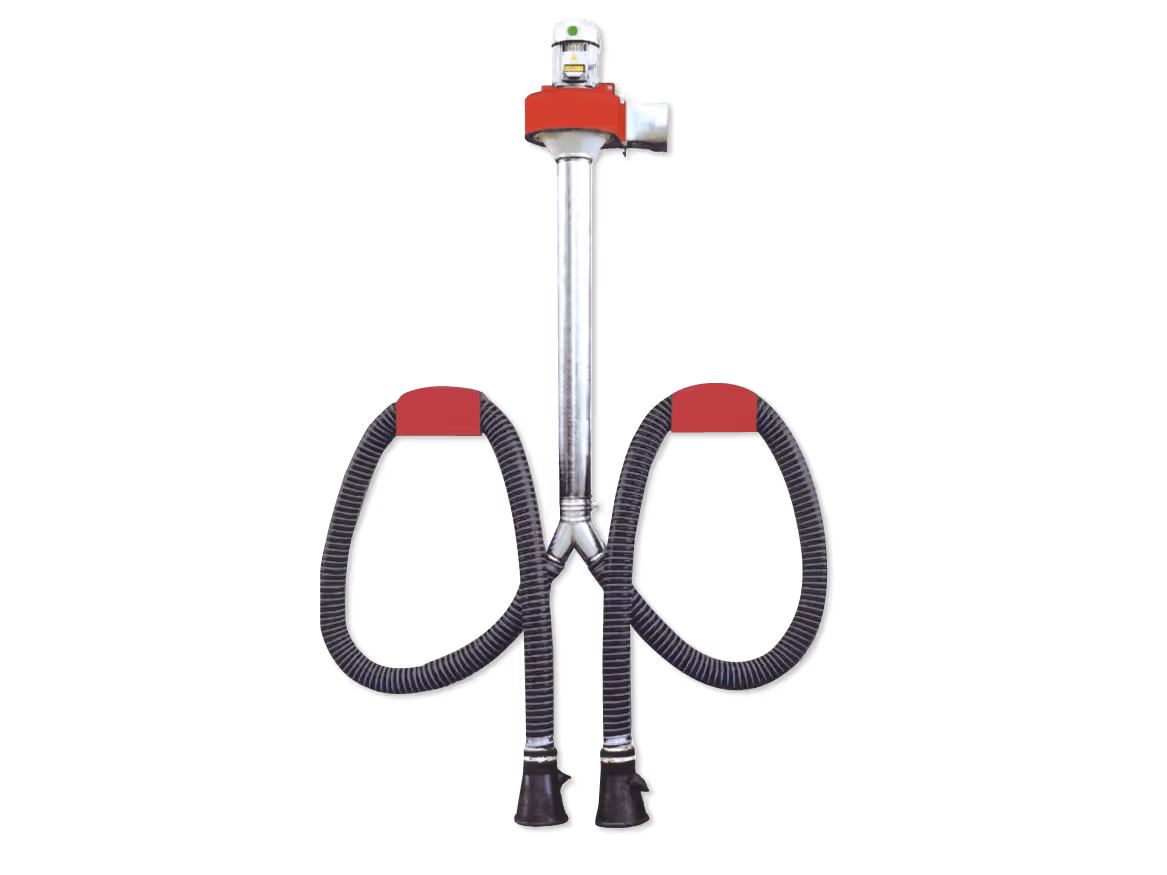

- Sistema duplo: 2 flexíveis por ventilador.
- 1 diâmetro: 100 mm para veículos ligeiros (< 3,5 T).
- 1 comprimento: 5 m.
- Caudais: de 400 (versão simples) até 800 m³/h (versão dupla).
Gazpar® T - sistema com enrolador:
- 2 diâmetros: 100 mm para veículos ligeiros e 150 mm para camiões articulados.
- 2 comprimentos: 7 e 10 m.
- Caudais: de 400 até 1000 m³/h.
- Com ou sem ventilador integrado.
Gazpar® E Drive - sistema com enrolador motorizado:
- 2 diâmetros: 100 mm para veículos ligeiros e 150 mm para camiões articulados.
- 2 comprimentos: 7 e 10 m.
- Caudais: até 1000 m³/h.
- 2 tipos de comandos à distância: com fios ou infravermelhos.

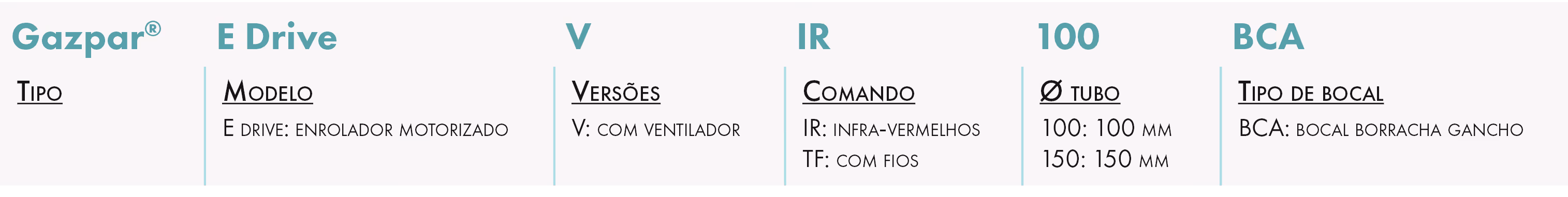

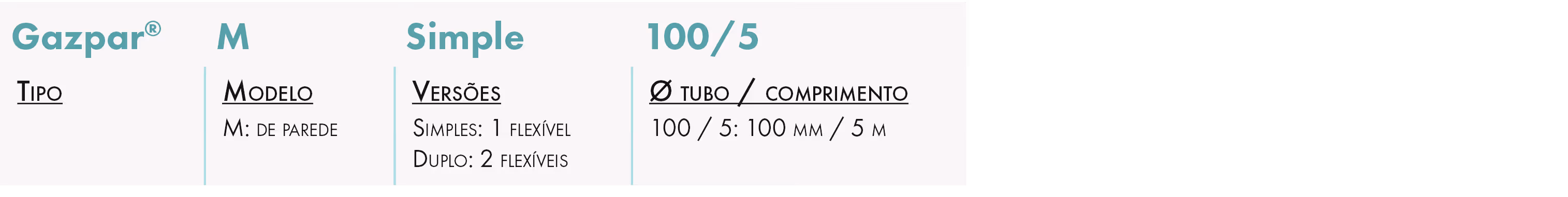

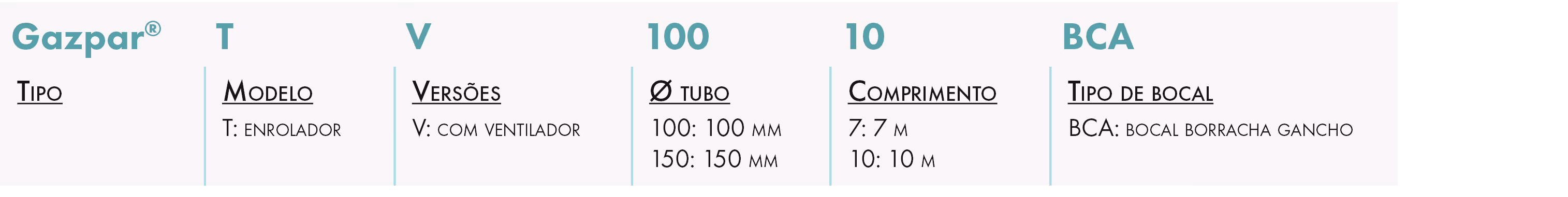

DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Aspiração de gases de escape de automóveis e camiões.
- Utilização em oficinas, centros de inspeção, serviços de urgência, serviços de manutenção de veículos.
CONSTRUÇÃO / COMPOSIÇÃO
Gazpar® M:
- Tubo flexível: anti deformação, em borracha armada com espirais de nylon; funciona a 200° C.
- Bocal BCAS (standard): em borracha.
- Ventilador tipo AL: centrífugo, anti faísca, de aspiração simples, adaptado à aspiração de gases de escape; motor trifásico IE3 230 / 400V - 50 Hz; até 60° C em funcionamento contínuo.
Gazpar® T:
- Enrolador: com movimento mecânico de mola, equipado com uma lingueta que assegura o bloqueio e desbloqueio do tubo flexível à altura desejada.
- Tubo flexível: anti deformação, em borracha armada com espirais de nylon; funciona a 200° C; equipado com um batente de fim de curso regulável.
- Bocal BCA (standard): em borracha com pinça de gancho; outros bocais disponíveis, consulte o ponto Acessórios.
- Ventilador tipo AL (modelo Gazpar® TV apenas): centrífugo, anti faísca, de aspiração simples, adaptado à aspiração de gases de escape; motor trifásico IE3 230 / 400V - 50 Hz - IP 55; até 60° C em funcionamento contínuo.
Gazpar® E Drive:
- Enrolador: motor integrado, que assegura o bloqueio e desbloqueio do cabo flexível à altura desejada.
- Tubo flexível: anti deformação, em borracha armada com espirais de nylon; funciona a 200° C; equipado com um batente de fim de curso regulável.
- Bocal BCA (standard): em borracha com pinça de gancho; outros bocais disponíveis, consulte o ponto Acessórios.
- Ventilador tipo AL (modelo Gazpar® V apenas): centrífugo, anti faísca, de aspiração simples, adaptado à aspiração de gases de escape; motor monofásico IE3 230 V - 50 Hz - IP 55; até 60° C em funcionamento contínuo.
OPÇÕES
Gazpar® T / E Drive:
- Flexível de alta temperatura até 650° C (em ponta).
- Arranque e interrupção automáticos do funcionamento do ventilador.
- Versão montada em calha (consulte-nos por favor).
- Variação de caudal possível: consulte por favor a caixa Descrição Técnica, ponto Personalização.
- Versão com motor monofásico disponível sob consulta (disponível apenas para modelo Gazpar® T).
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

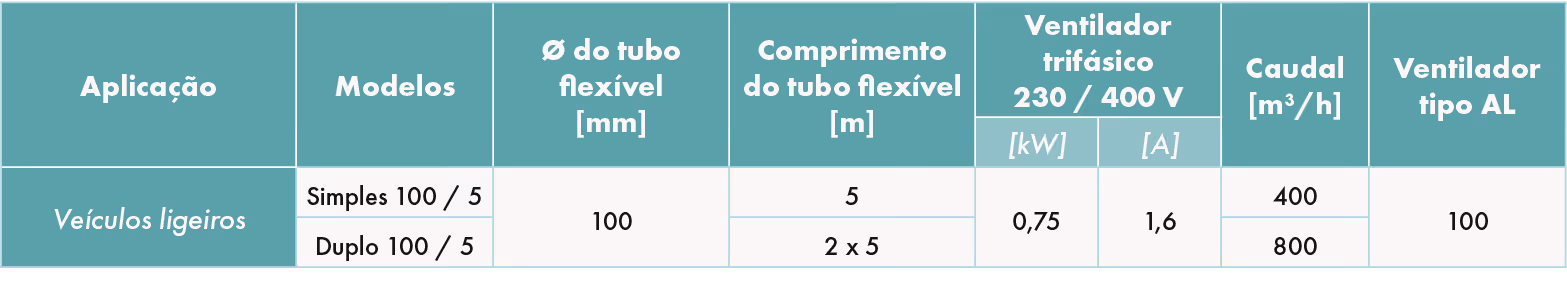

GAZPAR® M
Características técnicas
- A ligação elétrica dos sistemas de aspiração de parede é trifásica 230 / 400 V - 50 Hz

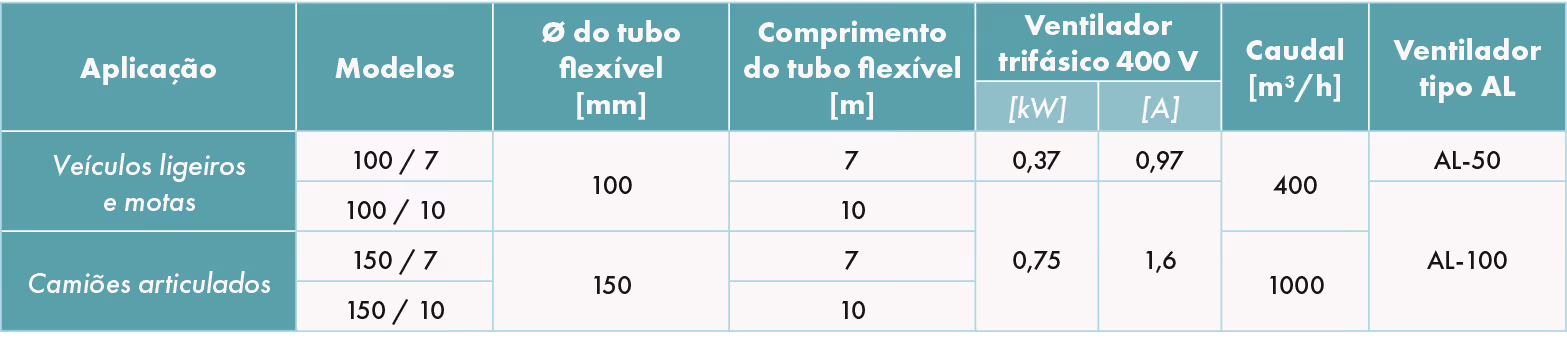

GAZPAR® T
Atravancamentos
Características técnicas
GAZPAR® E DRIVE

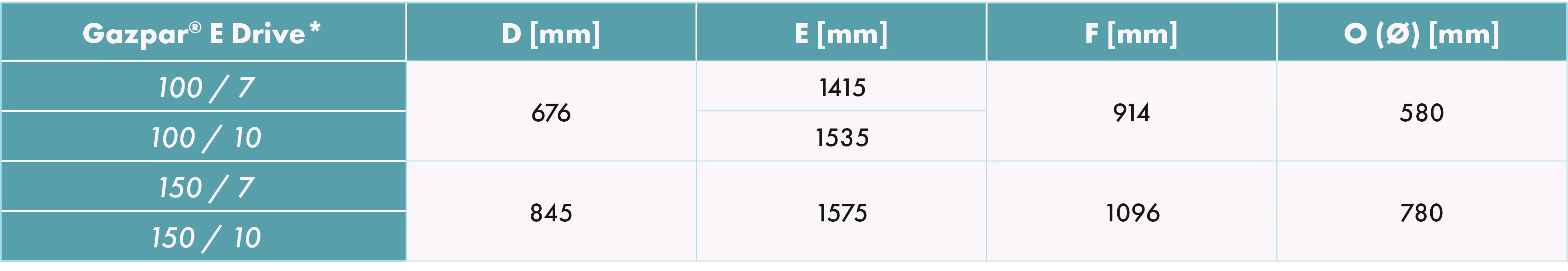

Atravancamentos
Características técnicas
DIÂMETROS DE LIGAÇÃO PARA OS ENROLADORES
Sem ventilador:
- Gazpar® T 100 e Gazpar® E Drive 100: Ø 120.
- Gazpar® T 150 e Gazpar® E Drive 150: Ø 150.
Com ventilador:
- 160 liso (saída do ventilador)
LIMITES DE UTILIZAÇÃO
Gazpar® M:
- Temperaturas limites de funcionamento: 200° C para o tubo flexível e 60° C para o ventilador; altura máxima de instalação: 3 m.
Gazpar® T:
- Temperaturas limites de funcionamento: 200° C para o tubo flexível e 60° C para o ventilador.
Gazpar® E Drive:
- Temperaturas limites de funcionamento: 200° C para o tubo flexível e 60° C para o ventilador.
PERSONALIZAÇÃO GAZPAR T
Variação de caudal
- A mais-valia de uma instalação de caudal variável nas instalações com sistemas de aspiração de gases de escape é a regulação permanentemente do caudal de ar extraído às necessidades específicas instantâneas, em função do número de veículos existentes.
- A instalação de um controlo de pressão constante na rede permite avaliar as necessidades permanentemente e reequilibra o sistema através da velocidade de rotação do ventilador via variador de frequência.
- A rede de caudal variável instalada permite uma redução de custos quando comparada ao consumo de exploração de uma rede de aspiração clássica.
- As duas causas dessa redução são reais e mensuráveis: fatura energética de consumo elétrico do moto-ventilador menor e diminuição da quantidade de ar de compensação reaquecida.
SELEÇÃO
Resultados
INSTALAÇÃO

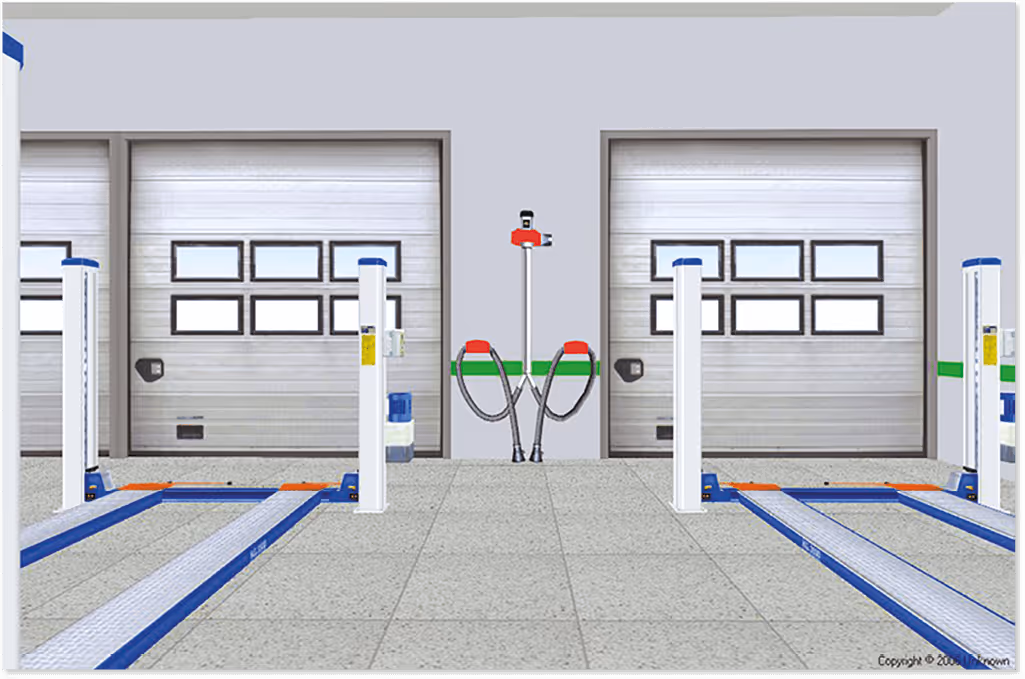

INSTALAÇÃO DO GAZPAR® M
- Pé direito de instalação aconselhado de 2,5 m.
INSTALAÇÃO DO GAZPAR® T
- Exemplo de instalação de sistema de aspiração com enroladores.
ACESSÓRIOS

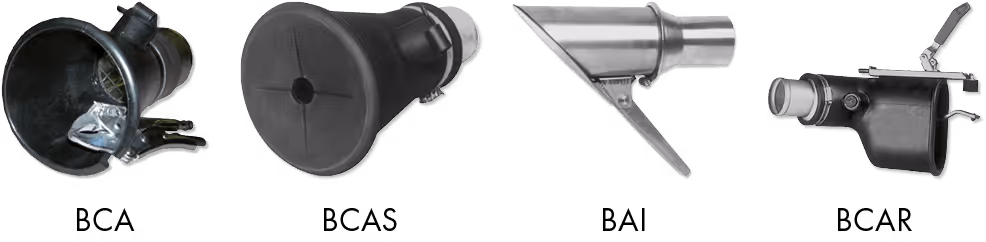

Bocais de captação para gama Gazpar®
BCA: bocal em borracha com pinça de gancho (fornecido como standard no Gazpar® T).
BCAS: bocal em borracha, económico (fornecido como standard no Gazpar® M).
BAI: bocal em inox.
BCAR: bocal em borracha com pinça de desaperto rápido.
Outros bocais: bocal para fumos de escape de pesados e bocal para saídas de escape duplas.

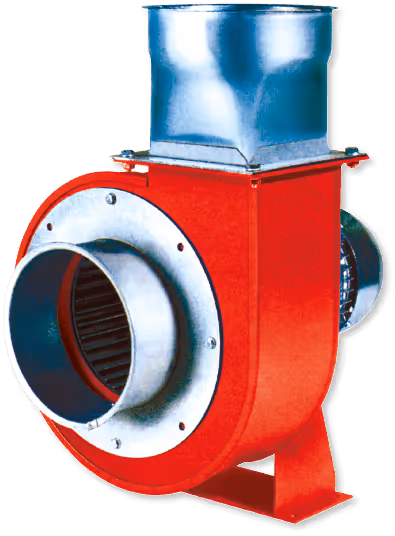

AL
Ventilador de captação para instalação centralizada.
Consulte AQUI a ficha de produto para mais informações.
Flexível de substituição
100 mm, comprimento de 5 m (Gazpar® M).
100 e 150 mm, comprimento de 7 e 10 m (Gazpar® T e E Drive).
Equipamentos elétricos
Comutadores elétricos.
Caixa disjuntora.
