Gazpar® M - T - E Drive
sistema de aspiración de gases de escape
Ventajas
Aumento de la superficie disponible: su instalación no ocupa espacio en el suelo.
Supresión completa de los gases de escape in situ.
Tubo flexible antideformación.
Sistema de pared Gazpar® M:
- Instalación sencilla.
- Apto para talleres mecánicos pequeños y medianos.
Sistema Gazpar® T con bobinadora:
- Ahorro de energía, gracias al sistema de recogida en la fuente, en comparación con un sistema de ventilación común.
- Protección de los usuarios.
- Control remoto por cable o IR como opción.
Sistema Gazpar® E Drive con bobinadora motorizada:
- Motor integrado, que asegura el bloqueo/desbloqueo del tubo flexible
a la altura deseada.
- Mando a distancia por cable o por infrarrojos.
- Reducción de los requisitos de manipulación.
DESCRIPCIÓN TÉCNICA
GAMA
Sistema de pared Gazpar® M:
- Sistema sencillo: 1 flexible por ventilador.
- Sistema dual: 2 flexores por ventilador.
- 1 diámetro: 100 mm para vehículos ligeros (< 3,5 T).
- 1 longitud: 5 m.
- Caudales: de 400 (versión única) a 800 m³/h (versión doble).
Sistema Gazpar® T con bobinadora:
- 2 diámetros: 100 mm para vehículos ligeros y 150 mm para camiones articulados.
- 2 longitudes: 7 y 10 m.
- Caudales: de 400 a 1000 m³/h.
- Con o sin ventilador integrado.
Sistema Gazpar® E Drive con bobinadora motorizada:
- 2 diámetros: 100 mm para vehículos ligeros y 150 mm para camiones articulados.
- 2 longitudes: 7 y 10 m.
- Caudales: hasta 1000 m³/h.
- 2 tipos de mandos a distancia: cableados o infrarrojos.

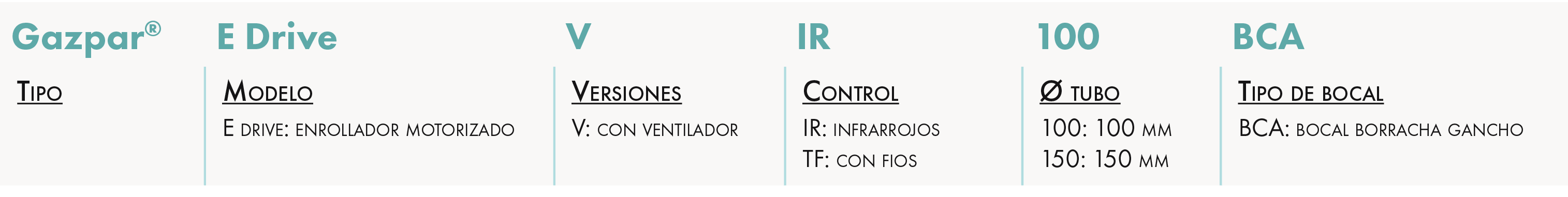

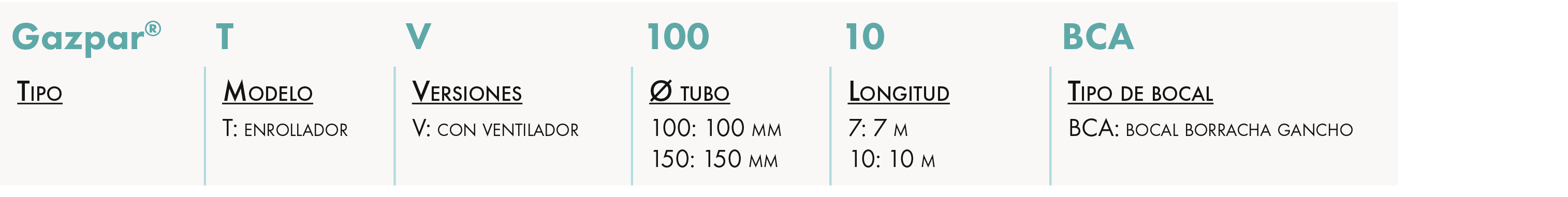

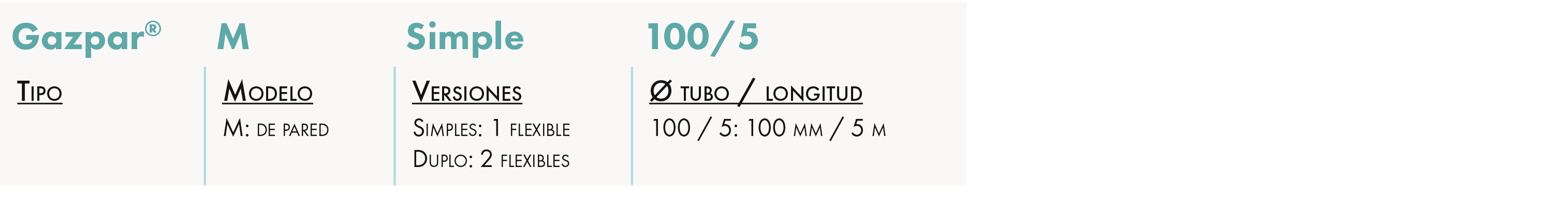

DESIGNACIÓN
APLICACIÓN/USO
- Aspiración de gases de escape de automóviles y camiones.
- Úselo en talleres, centros de inspección, servicios de emergencia, servicios de mantenimiento de vehículos.
CONSTRUCCIÓN/COMPOSICIÓN
Gazpar® M:
- Tubo flexible: antideformación, de goma armada con espirales de nylon; funciona a 200 °C.
- Tarro BCAS (estándar): en goma.
- Ventilador tipo AL: centrífugo, antideflector, aspiración simple, adaptado a la aspiración de gases de escape; motor trifásico IE3 230/400 V - 50 Hz; hasta 60 °C en funcionamiento continuo.
Gazpar® T:
- Máquina de bobinado: con movimiento de resorte mecánico, equipado con un trinquete que asegura el bloqueo y desbloqueo del tubo flexible a la altura deseada.
- Tubo flexible: antideformación, de goma armada con espirales de nylon; funciona a 200 °C; equipado con un tope final ajustable.
- Tarro BCA (estándar):8 de goma con clip de gancho; hay otras boquillas disponibles, consulte Accesorios.
- Ventilador tipo AL (solo modelo Gazpar® TV): centrífugo, antivaho, aspiración simple, adaptado a la aspiración de los gases de escape; motor trifásico IE3 230/400 V - 50 Hz - IP 55; hasta 60 °C en funcionamiento continuo.
Gazpar® E Drive:
- Máquina de bobinado: motor integrado, que asegura el bloqueo y desbloqueo del cable flexible a la altura deseada.
- Tubo flexible: antideformación, de goma armada con espirales de nylon; funciona a 200 °C; equipado con un tope final ajustable.
- Tarro BCA (estándar): de goma con clip de gancho; hay otras boquillas disponibles, consulte Accesorios.
- Ventilador tipo AL (solo modelo Gazpar® V): centrífugo, antivaho, aspiración simple, adaptado a la aspiración de gases de escape; motor monofásico IE3 230 V - 50 Hz - IP 55; hasta 60 °C en funcionamiento continuo.
OPCIONES
Gazpar® T/E Drive:
- Flexible a altas temperaturas hasta 650 °C (pico).
- Inicio y parada automáticos del funcionamiento del ventilador.
- Versión montada sobre rieles (consúltenos).
- Posible variación del flujo: consulte el cuadro Descripción técnica, sección Personalización.
- Versión con motor monofásico disponible bajo pedido (solo disponible para el modelo Gazpar® T).
EMBALAJE
- Se vende por unidad.
DIMENSIONES
GAZPAR® M

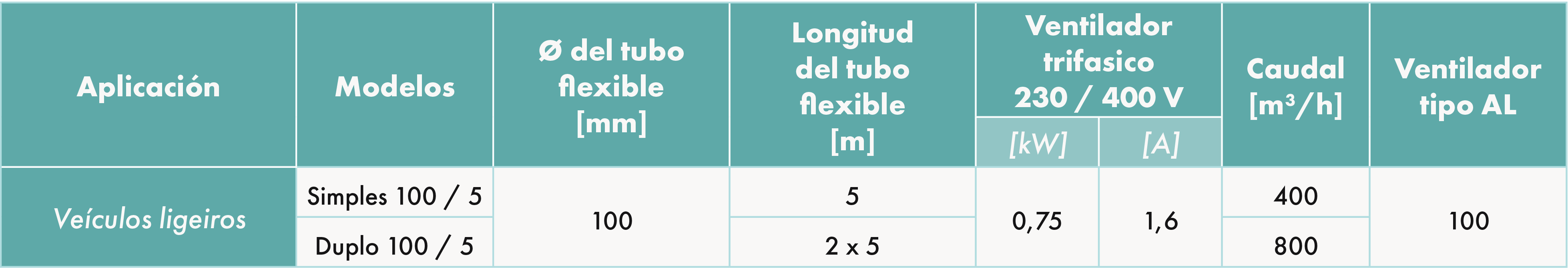

Características técnicas
- La conexión eléctrica de los sistemas de aspiración de pared es trifásica 230 / 400 V - 50 Hz.
GAZPAR® T
Dimensiones

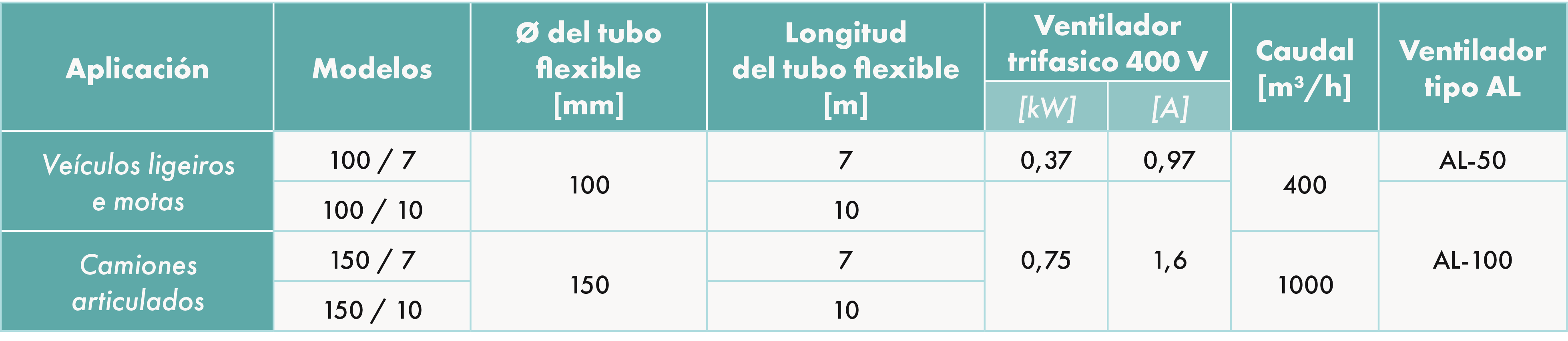

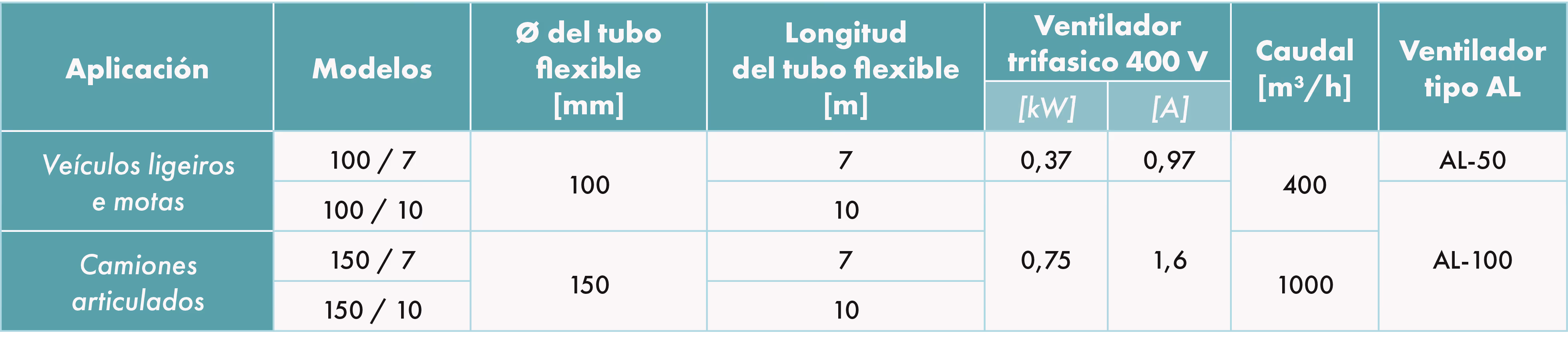

Características técnicas
GAZPAR® E DRIVE

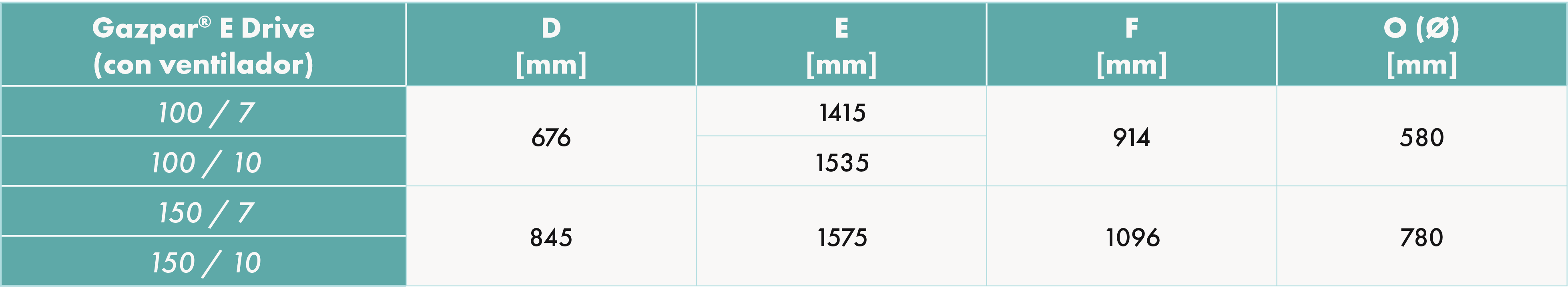

Dimensiones

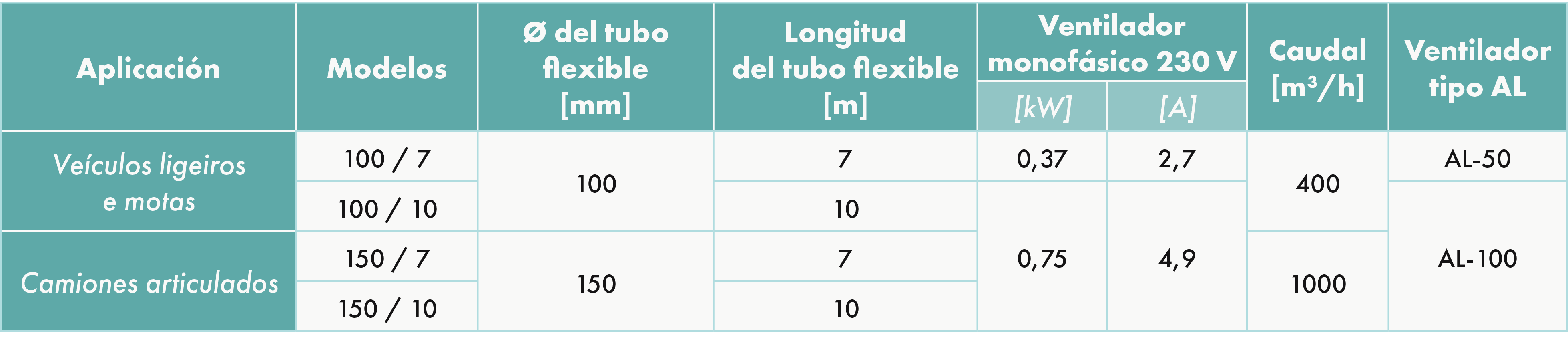

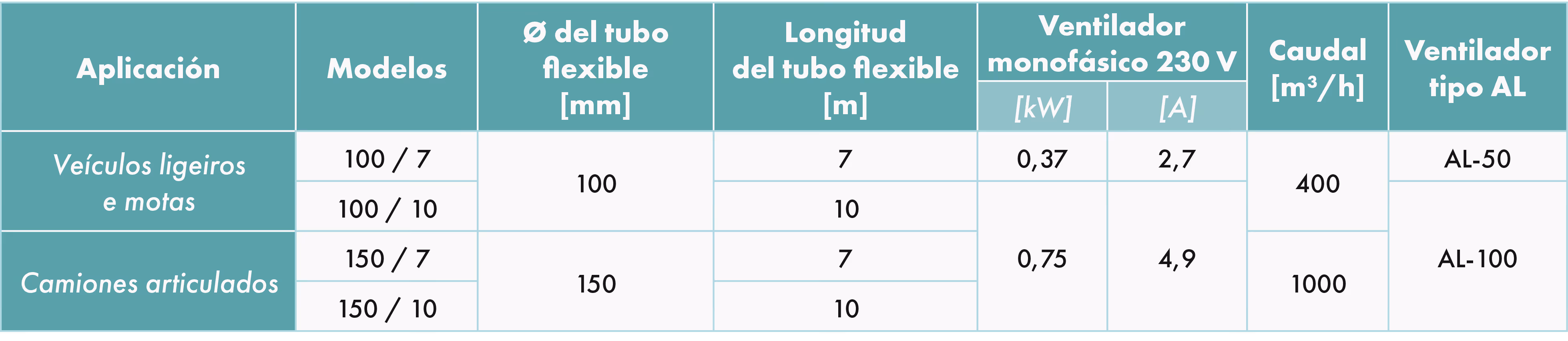

Características técnicas
DIÁMETROS DE CONEXIÓN PARA LOS CARRETES
Sin ventilador:
- Gazpar® T 100 y Gazpar® E Drive 100: Ø 120.
- Gazpar® T 150 y Gazpar® E Drive 150: Ø 150.
Con ventilador:
- 160 liso (salida del ventilador)
LÍMITES DE USO
Gazpar® M:
- Temperaturas límite de funcionamiento: 200° C para el tubo flexible y 60° C para el ventilador; altura máxima de instalación: 3 m.
Gazpar® T:
- Temperaturas límite de funcionamiento: 200° C para el tubo flexible y 60° C para el ventilador.
Gazpar® E Drive:
- Temperaturas límite de funcionamiento: 200° C para el tubo flexible y 60° C para el ventilador.
PERSONALIZACIÓN GAZPAR T
Variación de caudal
- El valor añadido de una instalación de caudal variable en los sistemas de aspiración de gases de escape es la regulación permanente del caudal de aire extraído según las necesidades específicas instantáneas, en función del número de vehículos existentes.
- La instalación de un control de presión constante en la red permite evaluar las necesidades de forma permanente y reequilibra el sistema mediante la velocidad de rotación del ventilador a través de un variador de frecuencia.
- La red de caudal variable instalada permite una reducción de costes en comparación con el consumo de explotación de una red de aspiración clásica.
- Las dos causas de esta reducción son reales y medibles: una menor factura energética por el consumo eléctrico del motoventilador y la disminución de la cantidad de aire de compensación recalentado.
SELECCIÓN
INSTALACIÓN
INSTALACIÓN GAZPAR® M
- Altura de instalación recomendada de 2,5 m.
INSTALACIÓN DE GAZPAR® T
- Ejemplo de instalación de un sistema de vacío con rodillos.
ACCESORIOS
Boquillas de captación para la gama Gazpar®
BCA: boquilla de goma con pinza de gancho (suministrada de serie en Gazpar® T).
BCAS: boquilla de goma, económica (suministrada de serie en Gazpar® M).
BAI: boquilla de acero inoxidable.
BCAR: boquilla de goma con pinza de liberación rápida.
Otras boquillas: boquilla para gases de escape de vehículos pesados y boquilla para salidas de escape dobles.
AL
Ventilador de extracción para instalación centralizada.
Consulte AQUÍ la ficha de producto para más información.
Flexível de substituição
100 mm, longitud 5 m (Gazpar® M).
100 y 150 mm, longitud de 7 y 10 m (Gazpar® T y E Drive).
Equipos eléctricos
Interruptores eléctricos.
Caja de disyuntores.
