AL
ventilador de admisión
Este es un texto dentro de un bloque div.
Ventajas
Ventilador de alta presión disponible.
Transporte de aire limpio o ligeramente saturado de polvo.
Especialmente adecuado para brazos de aspiración y sistemas de aspiración de gases de escape.
Construcción robusta.
Anti pecas
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Gama compuesta por 11 modelos.
- Caudales: de 300 a 12000 m³/h.
- Presión: hasta 1500 Pa.
DESIGNACIÓN
APLICACIÓN/USO
- Ventilación de aire limpio o ligeramente saturado en sistemas con grandes pérdidas de carga.
- Redes simples o centralizadas de brazos de succión (gama Carapace®) y rodillos de gases de escape (gama Gazpar®).
- Ventilación de áreas industriales, talleres, entre otros.
CONSTRUCCIÓN/COMPOSICIÓN
Turbina:
- En acero, en acción, para diámetros de 50 a 300 mm.
- Acero de reacción para diámetros de 400 a 2000 mm.
Voluta:
- En chapa de acero pintada según RAL 3020.
- Orientación de retorno: RD270 (hasta modelos AL 150).
- RDO (a partir del modelo AL 200).
- Soporte: acero pintado RAL 3020.
Conexión:
- Circular con extremos lisos en el lado de succión y descarga.
Motorización:
- Motor con soportes y llanta, IP 55, clase F, servicio S1, sin isoterma.
- 1 velocidad:
- Trifásico 230/400 V - 50 Hz hasta 4 kW.
- Trifásico 400/690 V - 50 Hz por encima de 4 kW.
OPCIONES
- Motor de potencia monofásico 230 V - 50 Hz.
- Caja insonorizada.
EMBALAJE
- Se vende por unidad.
DIMENSIONES

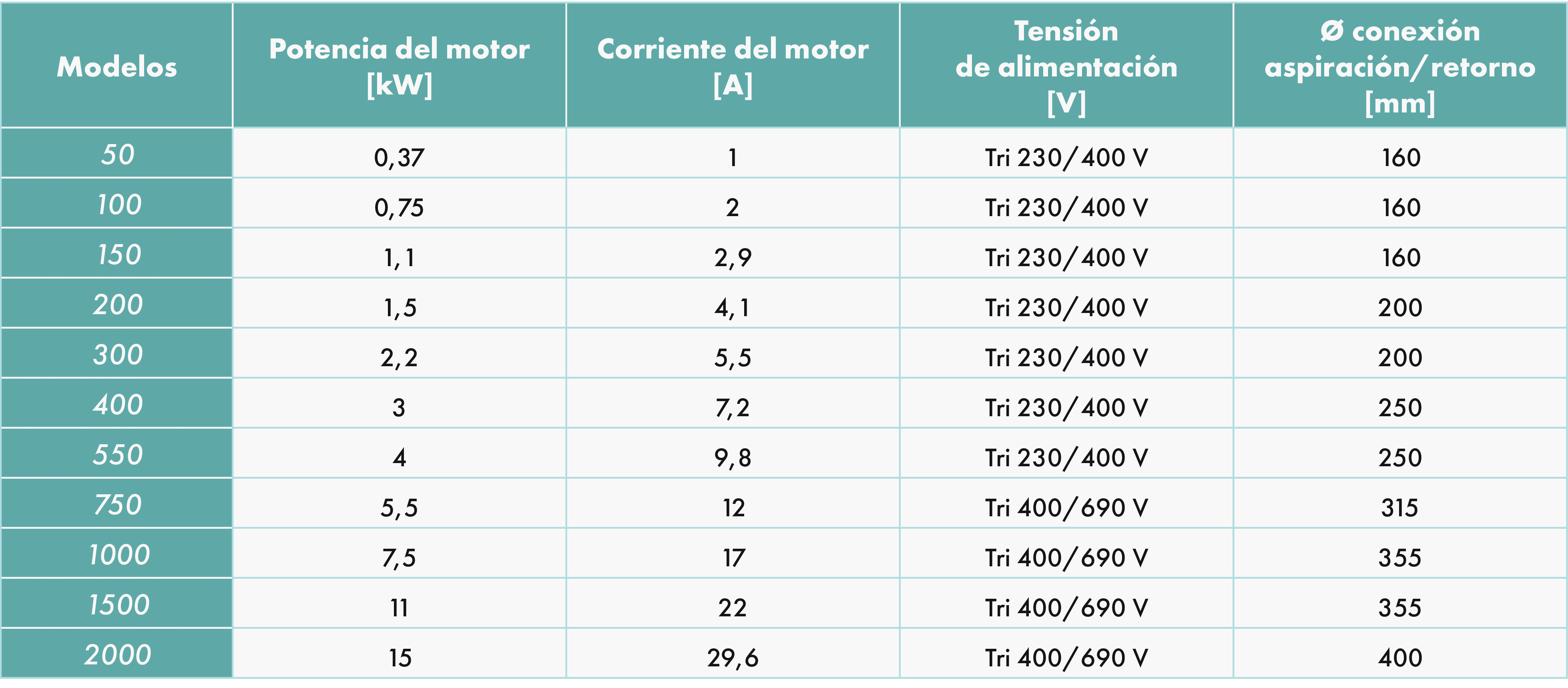

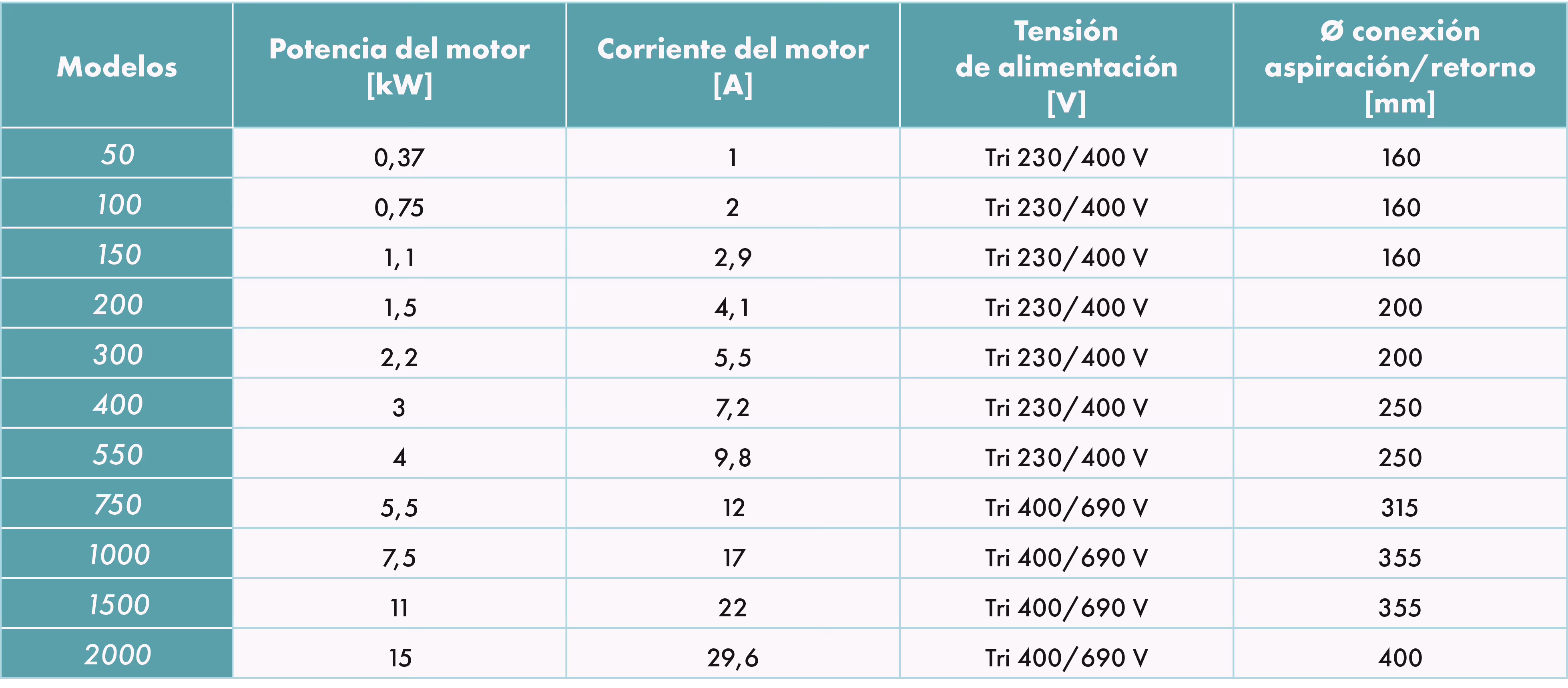

CARACTERÍSTICAS TÉCNICAS
DIMENSIONES Y PESOS
LÍMITES DE USO
- Límite máximo de temperatura: 60 °C en funcionamiento continuo.
SELECCIÓN

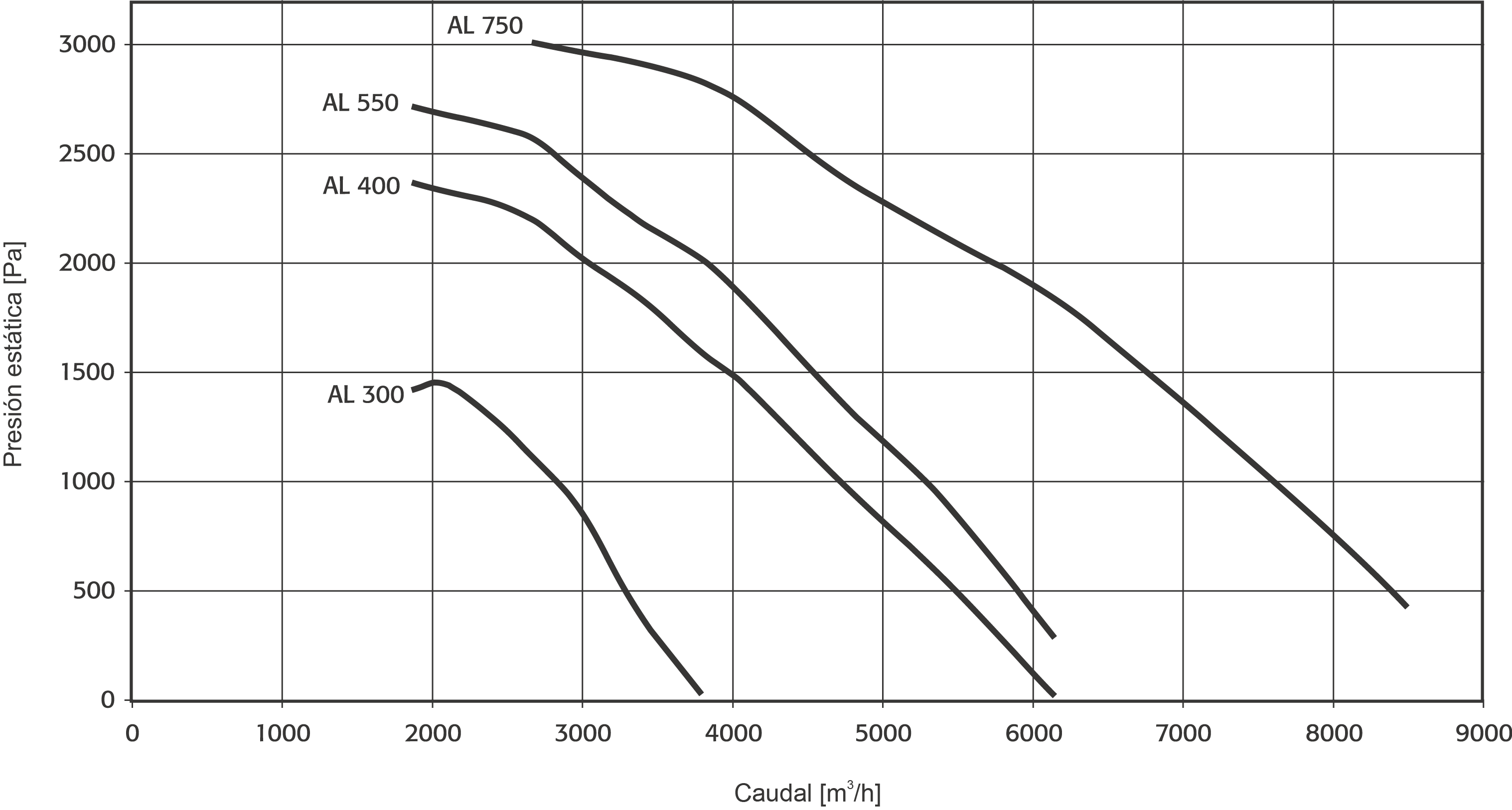

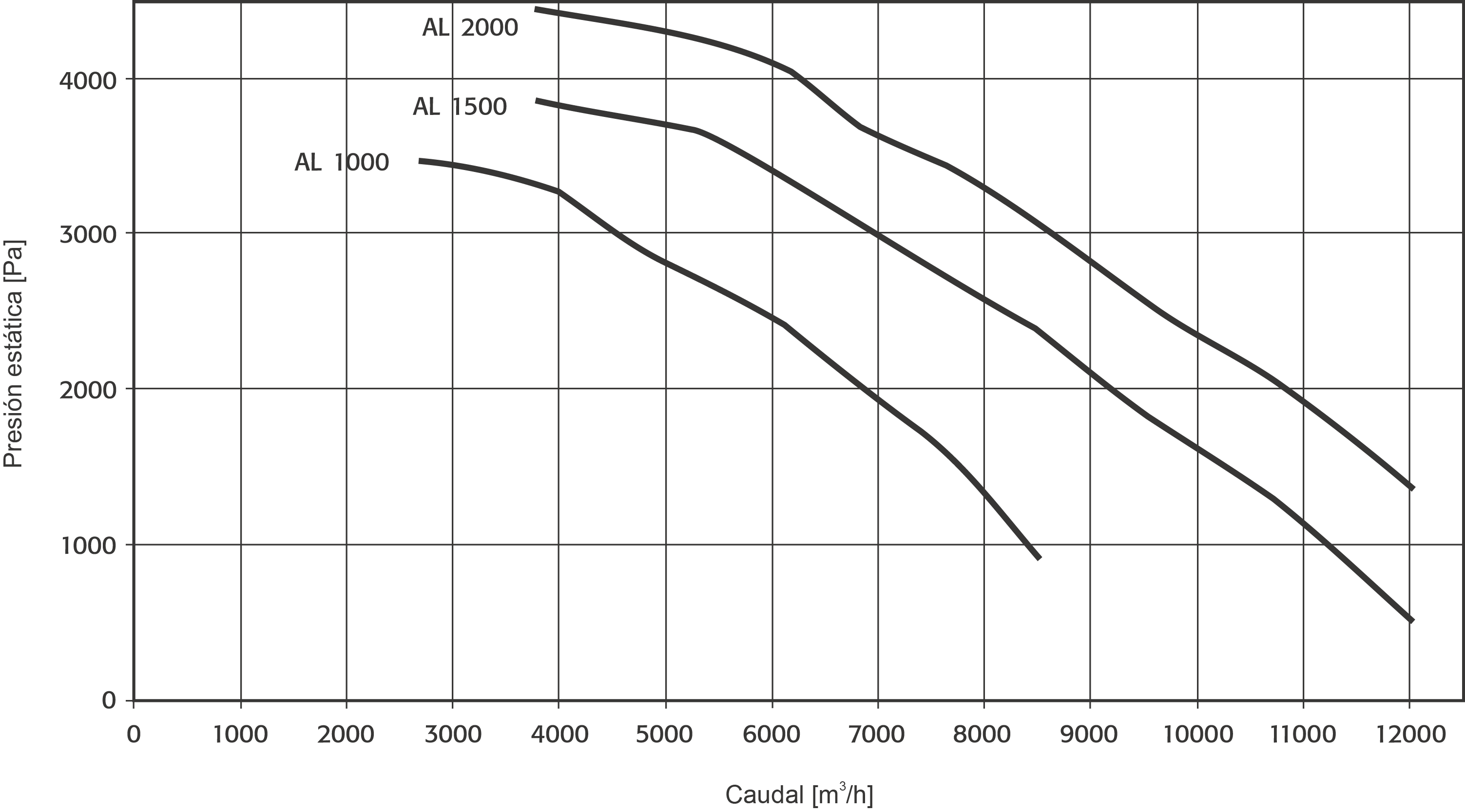

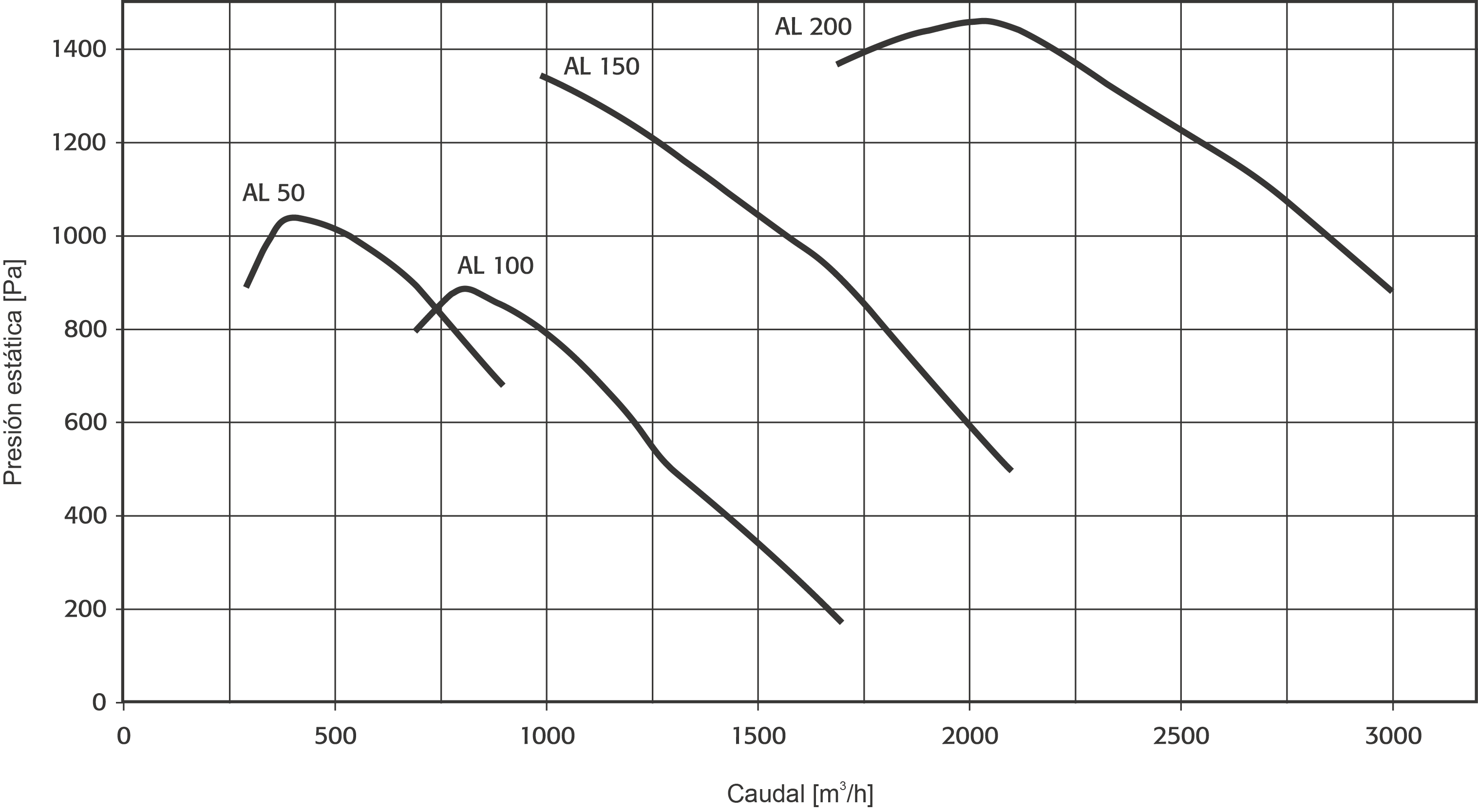

CURVAS DE SELECCIÓN
Rendimiento del ventilador con aire a 20º C
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
INSTALACIÓN
PRINCIPIO DE FUNCIONAMIENTO
Instalación central con brazo de aspiración
Instalación central con rodillos
- En el caso de una instalación de aspiración centralizada, es decir, cuando solo se utiliza un ventilador para extraer el aire de varias bobinadoras, los ventiladores suministrados con los rodillos autónomos (AL 50 o AL 100) no son los más adecuados.
- Como ejemplo, la siguiente tabla muestra una selección de un ventilador adaptado a una red de 2 a 4 rodillos con un diámetro de 100 mm y una longitud de 10 m.
PERSONALIZACIÓN
- Compatible con la instalación de flujo variable: control mediante un variador de frecuencia.
