AL

ventilador de captação

This is some text inside of a div block.

No items found.

This is some text inside of a div block.

Vantagens

Ventilador com elevada pressão disponível.
Transporte de ar limpo ou de ar ligeiramente saturado em poeiras.
Particularmente adaptado aos braços de aspiração e aos sistemas de aspiração dos gases de escape.
Construção robusta.
Anti faísca.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

Gama composta por 11 modelos.
Caudais: de 300 a 12000 m³/h.
Pressão: até 1500 Pa.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Ventilação de ar limpo ou ligeiramente saturado nos sistemas com grandes perdas de carga.
Redes simples ou centralizadas de braços de aspiração (gama Carapace®) e enroladores para os gases de escape (gama Gazpar®).
Ventilação de áreas industriais, oficinas, entre outros.

CONSTRUÇÃO / COMPOSIÇÃO

Turbina:

Em aço, à ação, para os diâmetros 50 até 300 mm.
Em aço, à reação, para os diâmetros 400 até 2000 mm.

Voluta:

Em chapa de aço pintada a RAL 3020.
Orientação do retorno: RD270 (até ao modelos AL 150).
RDO (a partir do modelo AL 200).
Suporte: Aço pintado RAL 3020.

Ligação:

Circular com extremidades lisas no lado de aspiração e descarga.

Motorização:

Motor com apoios e aro, IP 55, classe F, serviço S1, sem isotermo.
1 velocidade:
- Trifásico 230 / 400 V - 50 Hz até 4 kW.
- Trifásico 400/690 V - 50 Hz acima de 4 kW.

OPÇÕES

Motor de alimentação monofásica 230 V - 50 Hz.
Caixa insonorizada.

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

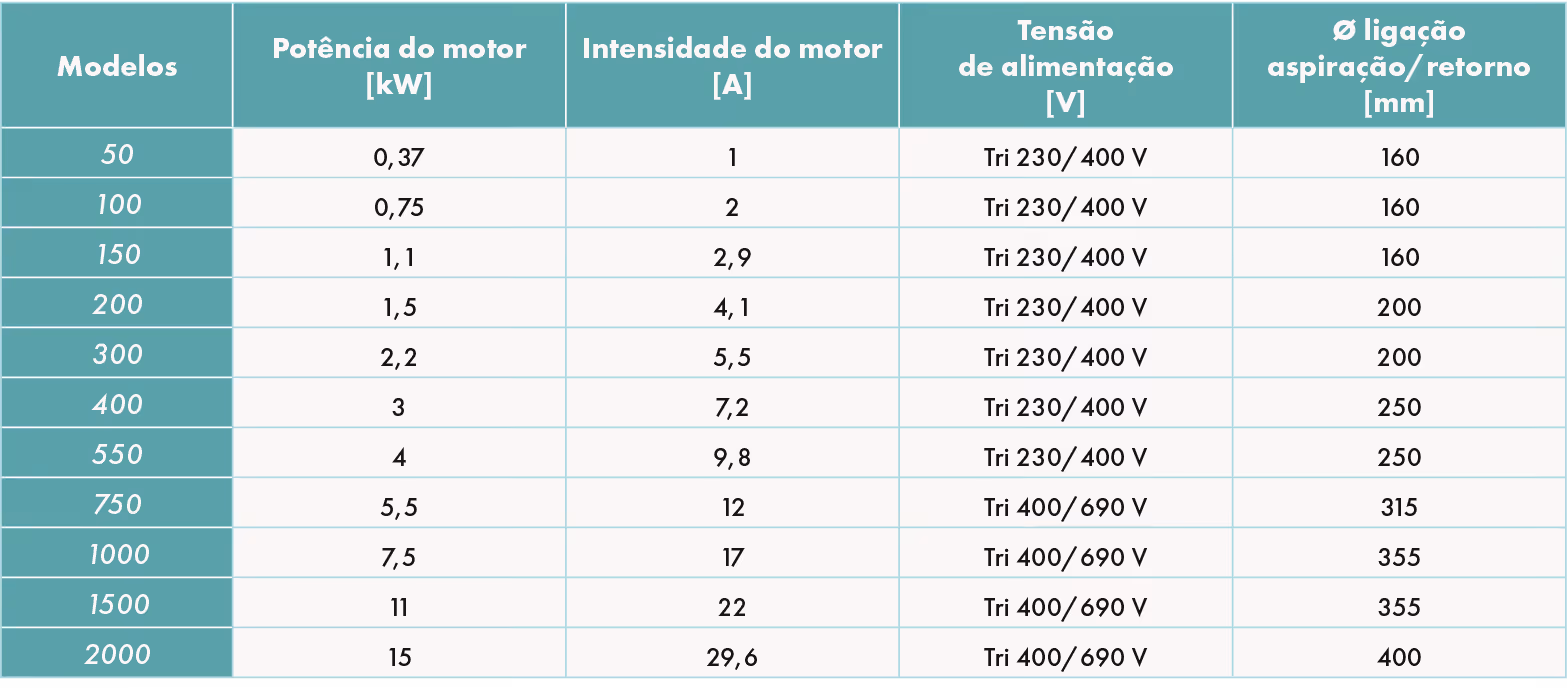

CARACTERÍSTICAS TÉCNICAS

‍

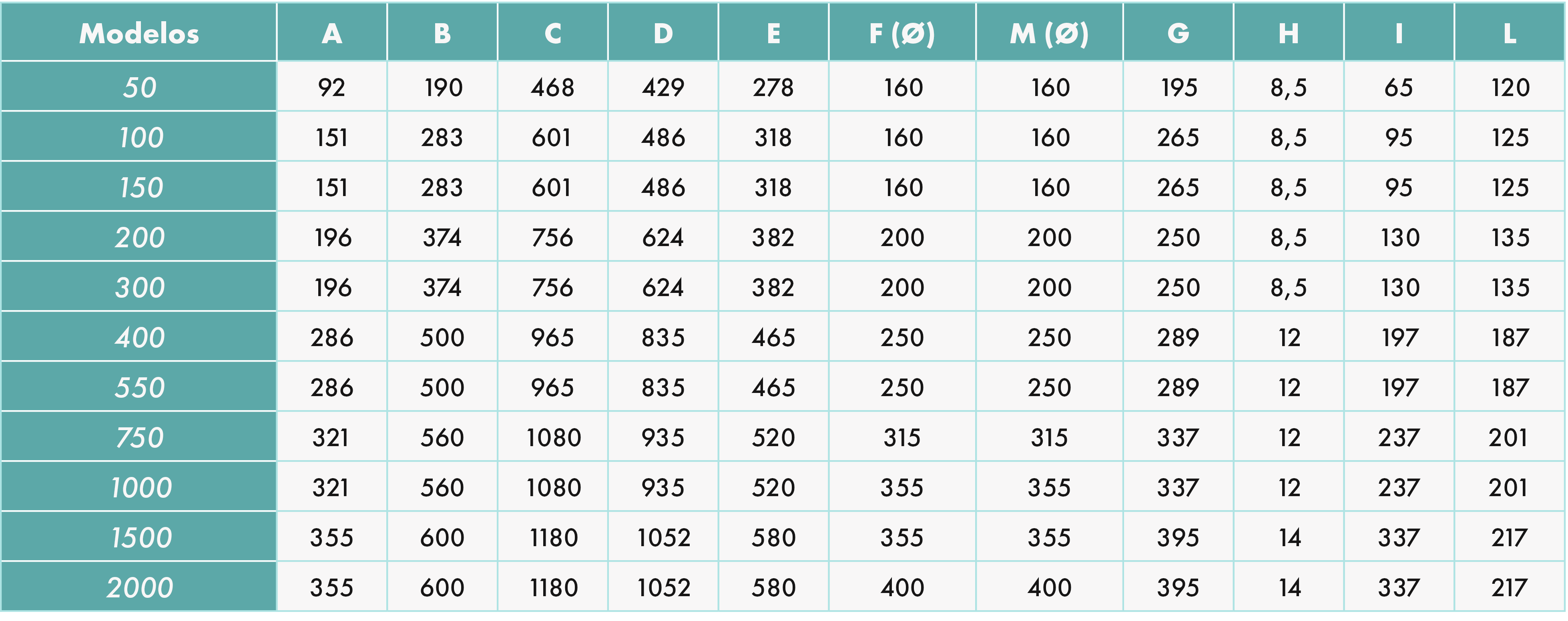

ATRAVANCAMENTOS E PESOS

‍

LIMITES DE UTILIZAÇÃO

Limite máximo de temperatura: 60° C em funcionamento contínuo.

SELEÇÃO

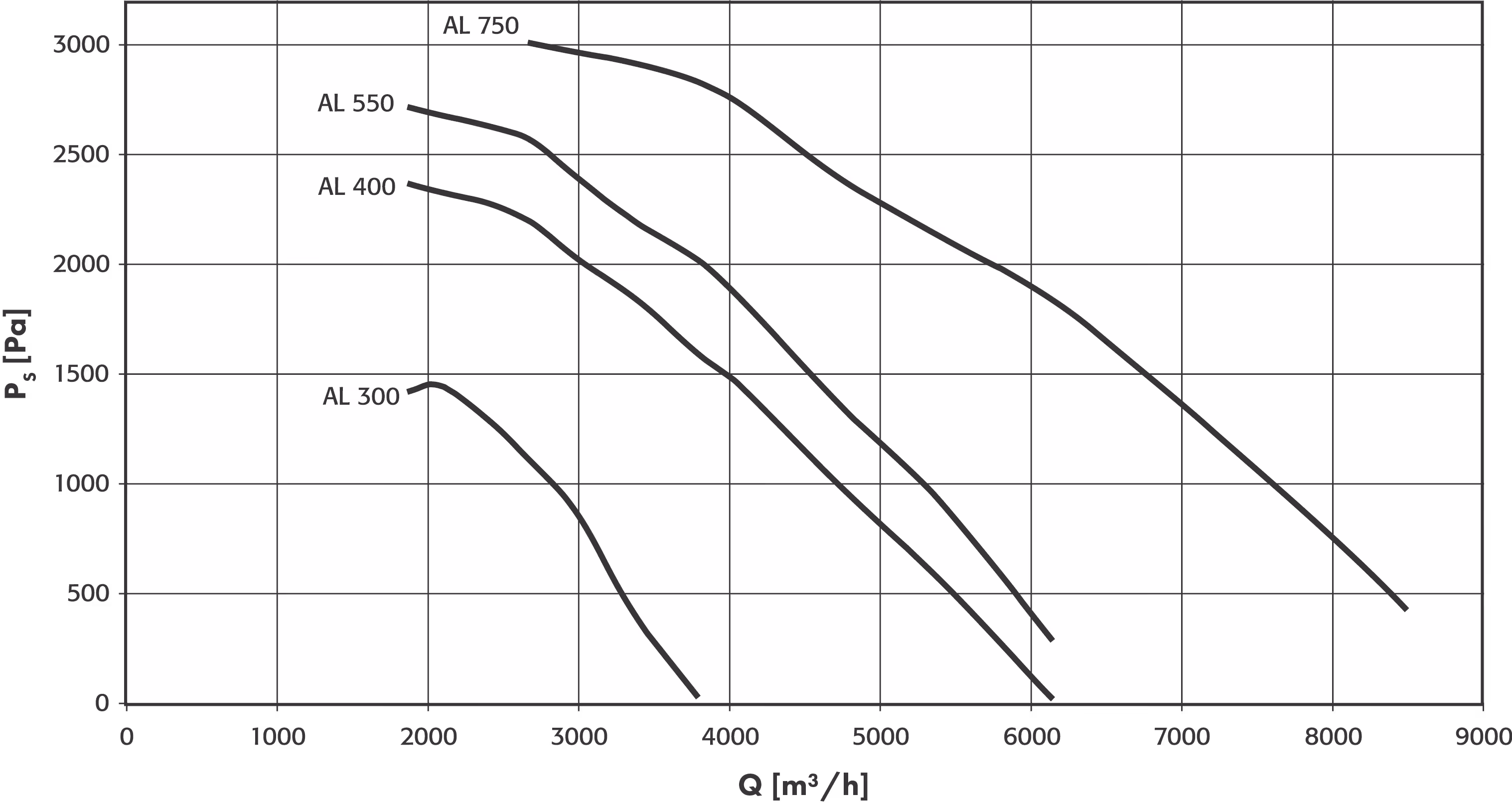

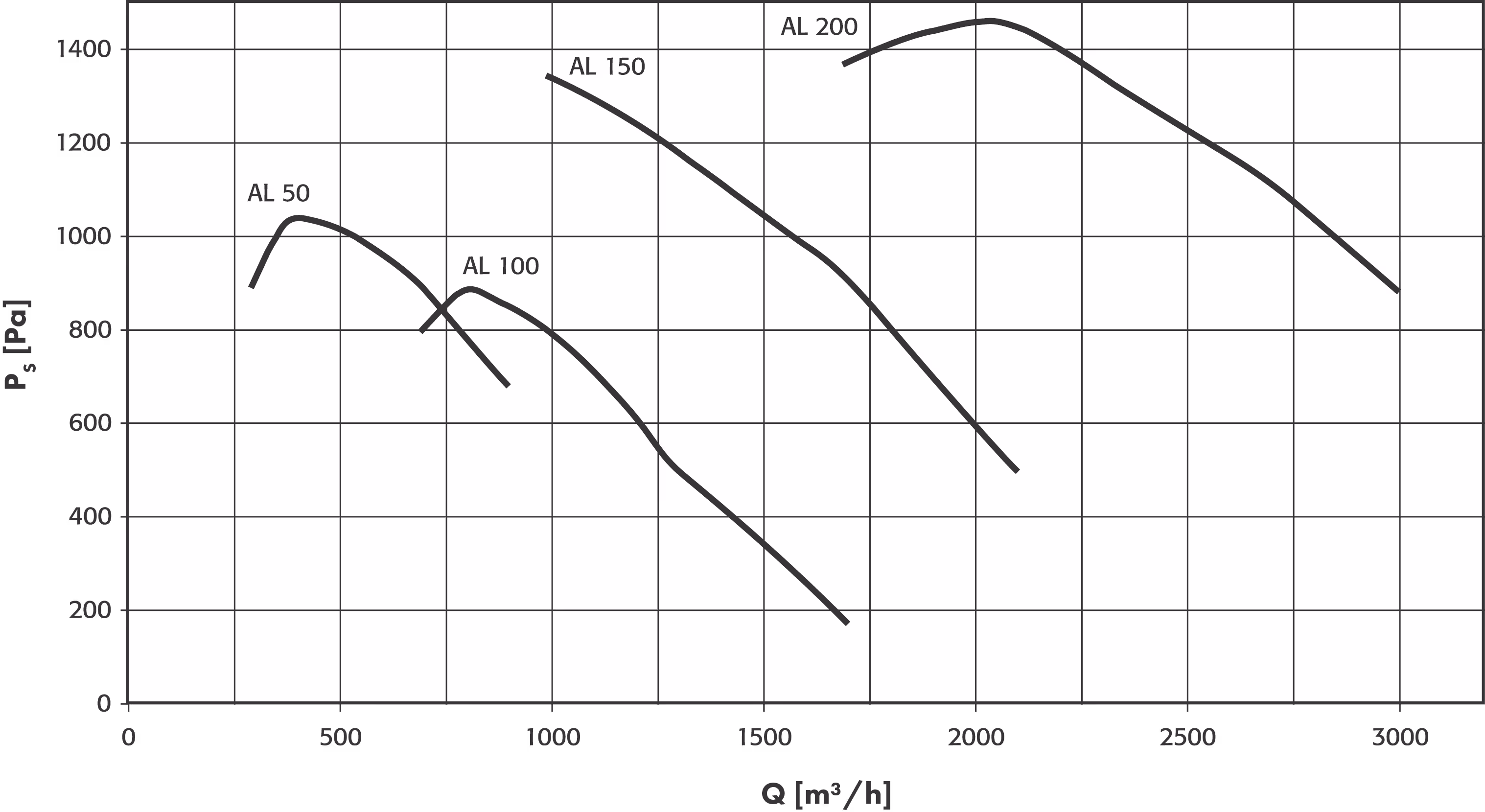

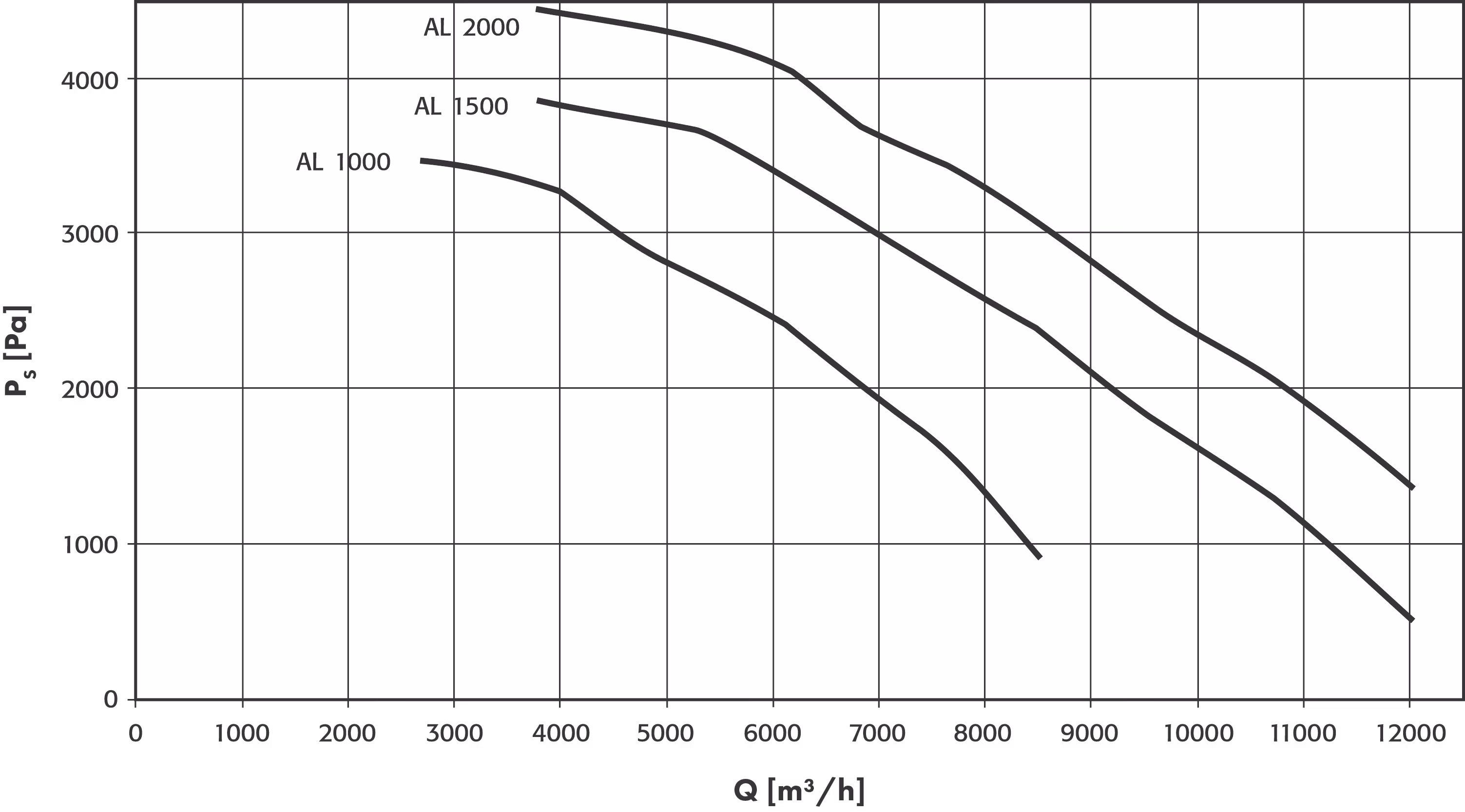

CURVAS DE SELEÇÃO

Desempenho do ventilador com ar a 20º C

‍

‍

‍

As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

INSTALAÇÃO

PRINCÍPIO DE FUNCIONAMENTO

Instalação central com braço de aspiração

‍

Instalação central com enroladores

No caso de uma instalação com aspiração central, ou seja, quando se utiliza apenas um ventilador para extrair o ar de vários enroladores, os ventiladores fornecidos com os enroladores autónomos (AL 50 ou AL 100) não são os mais adequados.
A título de exemplo, a tabela que se segue apresenta uma seleção de um ventilador adaptado a uma rede de 2 a 4 enroladores com diâmetro100mm e comprimento de 10 m.
