Vantagens
Motor de baixo consumo EC.
Opção de personalização: versão cozinhas; isolamento duplo de 25 ou 50 mm.
Regulação Oxéo® Fan integrada: funcionamento em caudal constante ou em pressão constante.
Caudal ajustável através de potenciómetro integrado de origem para as versões sem regulação.
Picagens modulares: aspiração e descarga.
Gama
- Composta por 7 modelos (turbina de Ø 400 até 800 mm):
- Caudal de 1000 até 18000 m³/h.
- Motorização: EC monofásica nos modelos 2000 e 4000 e EC trifásica nos modelos 2000 até 18000.
Designação
Aplicação / Utilização
- Desenfumagem.
- Instalação permitida tanto no interior como no exterior com os devidos acessórios de adaptação.
- Extração de fumos, vapores e poluentes previamente recolhidos numa hotte equipada com filtros.
- Em conformidade às exigências do Regulamento UE N.º 1253/2014.
Construção / Composição
Envolvente:
- Construção em chapa de aço galvanizado com aros de ligação a montante e a jusante (como opção).
- Possibilidade de separar o pleno de aspiração do restante ventilador (para facilitar o transporte).
- Pleno de aspiração / descarga com picagens configuráveis e equipado com porta de visita.
- Caixa modular na aspiração e na descarga.
- Instalação em várias posições: eixo do motor horizontal até ao modelo 9000, eixo do motor vertical para os restantes modelos.
Suporte motor:
- Placas em aço galvanizado, motor de patas fixo em 2 perfis.
- O conjunto motor/turbina é desmontável.
Turbina:
- Tipo centrifugo à reação, em aço galvanizado, equilibrada dinamicamente.
- Acoplamento direto no veio do motor.
Motorização:
- Motor EC (comutação eletrónica) IP 54.
- Comando à distância (IP 65), cablado e fixo à caixa.
- Alimentação monofásica 230 V ~ 50 Hz para os modelos 2000 e 4000.
- Alimentação trifásica 400 V ~ 50 Hz para os modelos 2000 até 18000.
- Versão com regulação: caixa Oxéo® Fan IP 55 fixa à caixa.
- Versão sem regulação: caixa de ligações IP 55 com potenciómetro integrado para regulação do caudal 0-100%.
Interruptor de proximidade standard On/Off:
- Interruptor em caixa estanque com contacto de posição, fixo no equipamento em conformidade à norma NF S-61932.
Regulação Oxéo® Fan:
- Painel de comando integrado na caixa: caudal variável 0 - 10 V, caudal constante, pressão constante.
- Comando à distância com fio, como opção.
- Módulo Bluetooth para ligação a aplicação Smartphone (parametrização, diagnóstico e acesso a documentação).
- Programação horária.
- Comunicação GTC ModBus RTU-RS485.
Opções
Incluídas na marcação CE:
- Pintura anti corrosão C3 ou C4.
- Versão em inox 304 L ou 316 L.
- Modelos 2000, 4000 e 6000 equipados com um conjunto motor/turbina com dobradiças, como opção, para maior facilidade de manutenção.
- Sistema de dissipação de calor para funcionamento contínuo a 120° C.

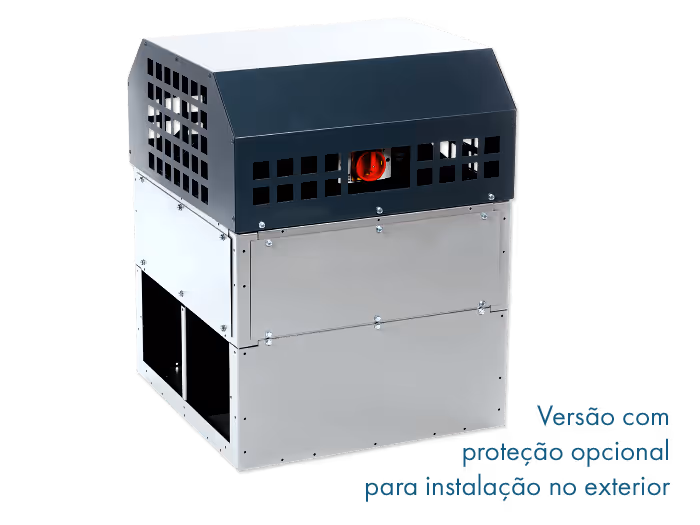

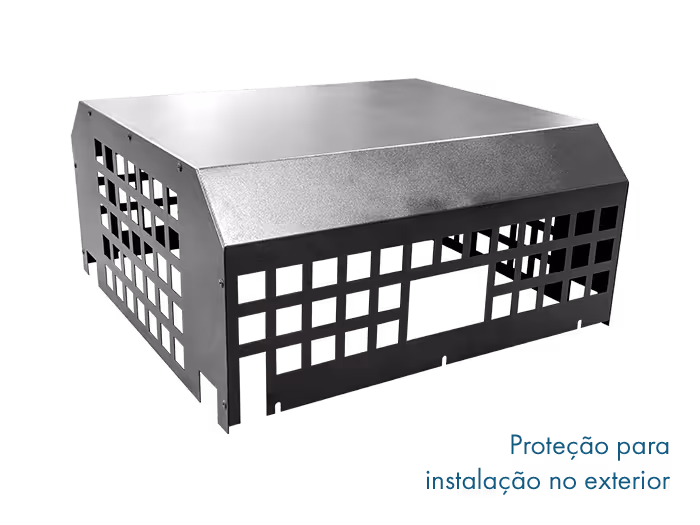

- Proteção obrigatória para a montagem no exterior.
- Proteção para o motor.
- Versões com isolamento acústico de 25 ou 50 mm de lã de vidro.
- Sistema de drenagem de condensados.
Acondicionamento
- Vendido à unidade.

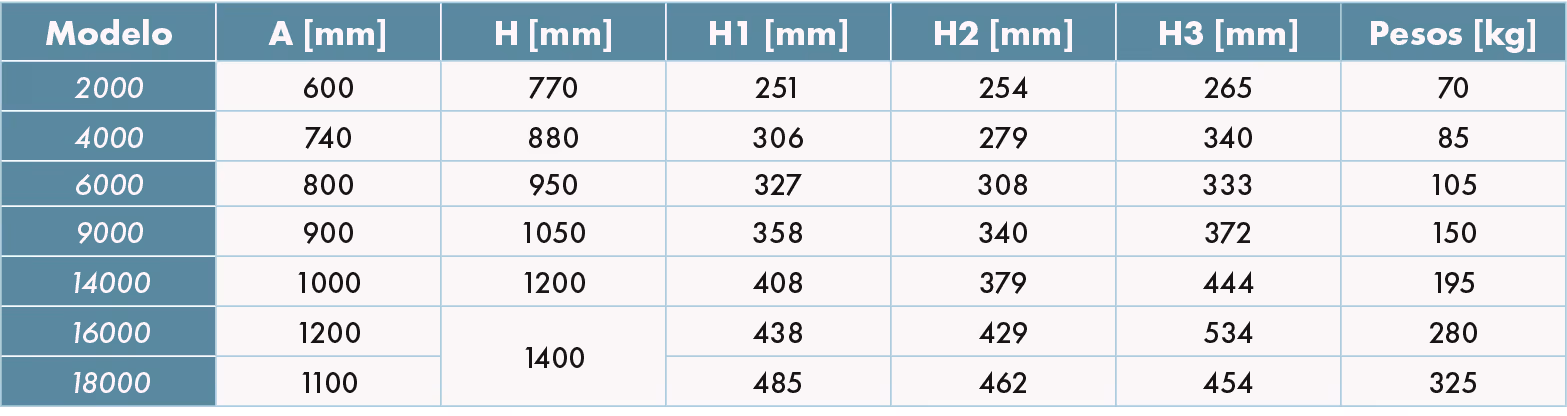

ATRAVANCAMENTOS E PESOS
Caixa Défum'Air® ECM
CLASSIFICAÇÃO AO FOGO - MARCAÇÃO CE
- Aprovado Conforto - Desenfumagem.
- Certificado F400-120: extração a 400° C durante 2 horas em conformidade à norma EN 12101-3, para instalação em zona protegida (F400 não imerso).
LIMITES DE UTILIZAÇÃO
- Instalação permitida tanto no interior como no exterior com os devidos acessórios de adaptação.
- Temperatura máxima de funcionamento: 80° C.

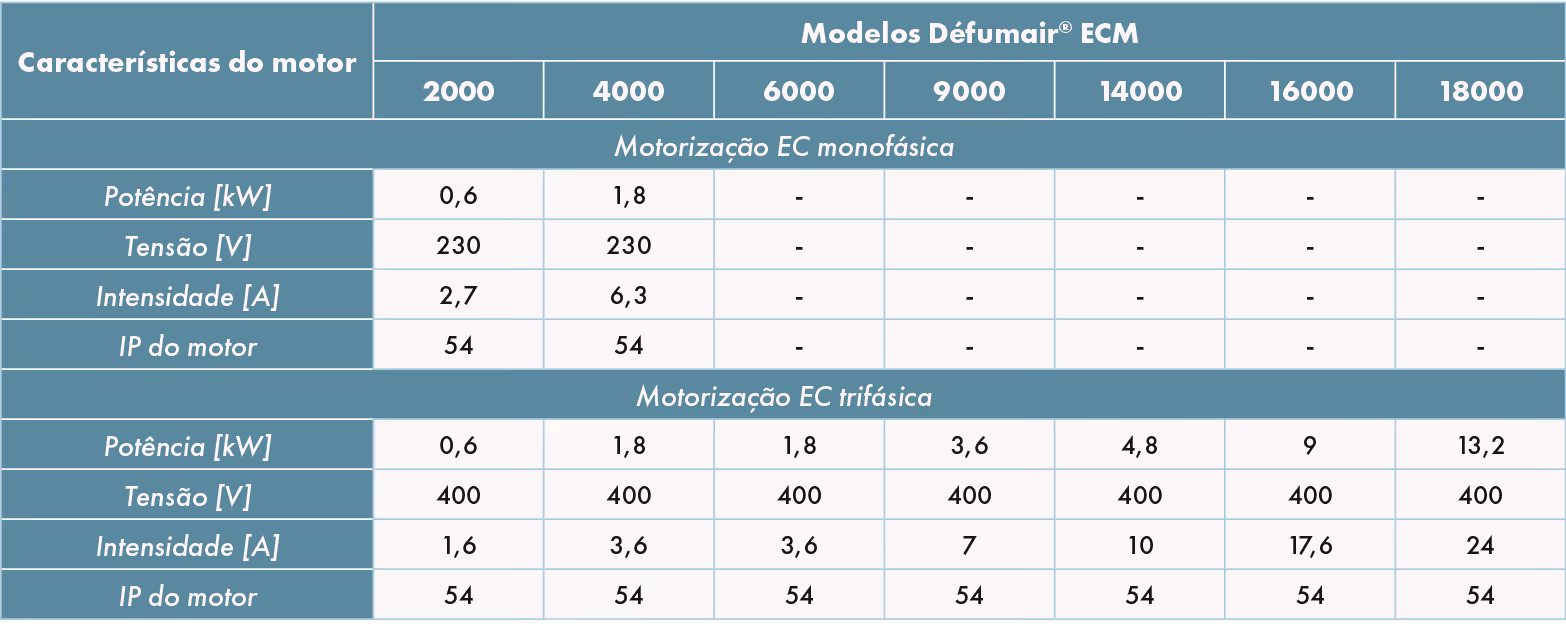

CARACTERÍSTICAS TÉCNICAS
PERSONALIZAÇÃO

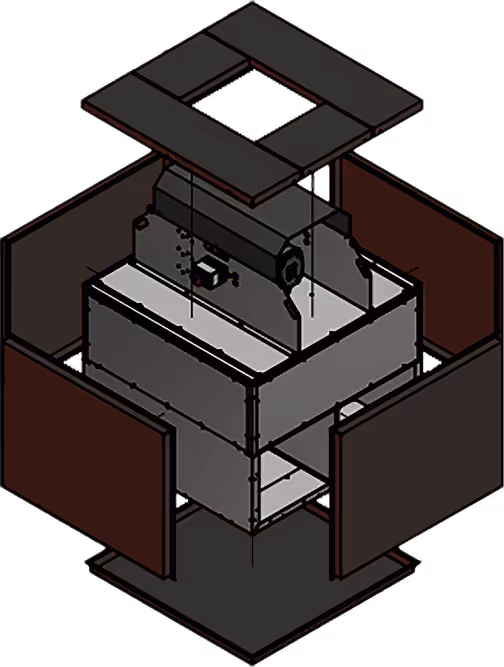

Défum'Air® na versão com isolamento
- Versão com isolamento acústico através de painéis duplos com 25 ou 50 mm de lã de vidro, classificação M1.
Défumair® para cozinhas profissionais
- A opção mais completa: facilita a limpeza do ventilador, proporciona um acesso de grandes dimensões à turbina e apresenta uma solução de evacuação dos produtos de limpeza e da gordura.
- Nos modelos 2000, 4000 e 6000, esta opção compreende o grupo moto-turbina com dobradiças como standard, uma abertura obturável em forma de meia-lua na placa de suporte da aspiração e um tabuleiro de gorduras com evacuação.
- No modelo 9000, a opção é composta por uma abertura obturável em forma de meia-lua na placa de suporte da aspiração para evacuação dos produtos de lavagem, um tabuleiro de gorduras com evacuação e acesso à turbina para a sua limpeza será efetuado através da desmontagem dos painéis de descarga da caixa.

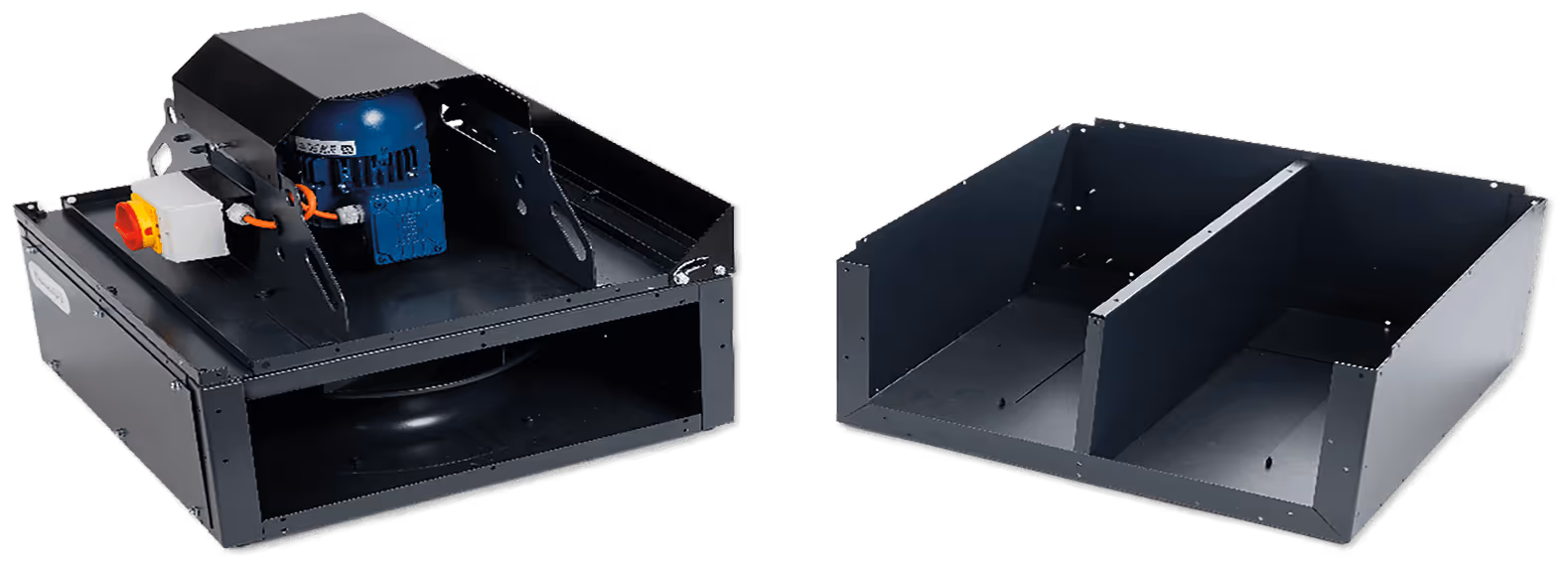

Defumair ® desmontável em 2 partes para espaços reduzidos.
REGULAÇÃO OXÉO® FAN
- O controlo desta solução é realizado a partir da consola fixa à caixa.
- O comando à distância encontra-se disponível como acessório e deverá ser ligado à placa de regulação.
Solução Plug & Play que integra:
- Comando de regulação na caixa,
- Interruptor de corte,
- Transdutores de pressão para os modos caudal constante / pressão constante.
INSTALAÇÃO
- Várias posições de instalação possíveis (apenas as instalações apresentadas se encontram em conformidade).
- A instalação em eixo horizontal é permitida até ao modelo 9000.
CURVAS DE SELEÇÃO
Modelo 2000
Modelo 4000
Modelo 6000
Modelo 9000
Modelo 14000
Modelo 16000
Modelo 18000
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Aro aspiração-descarga circular e junta flexível circular
Viseira anti chuva horizontal
É montada na descarga, para caixas instaladas no exterior.
Encontra-se equipada com uma rede anti pássaro.

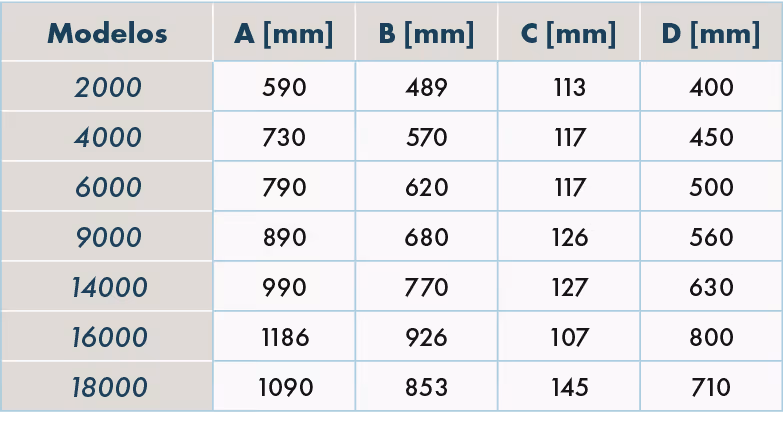

Painel de picagem
A instalar na aspiração ou na descarga.
Aro de ligação
Junta flexível retangular para gama Défum'Air®
Largura: 160 mm.
Conjunto de pés de Apoio para gama Défum'Air®
Fixos por baixo da caixa, permitem a montagem de apoios antivibração.
Acondicionamento: 2 unidades.
PR
Pressóstato diferencial de 20 a 300 Pa.
Ligação prevista para medição de pressão.
Acessórios de montagem entregues com o equipamento:
T de fixação + parafusos para montagem em conduta de ar.
2 ligações rápidas.
1 tubo plástico com comprimento 2 m.
Caixa IP 54.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
BCA
Apoios anti vibração: constituídos por 2 chapas planas e paralelas, ligadas entre si por uma junta de borracha especial.
Permitem isolar o edifício das vibrações geradas pelo ventilador.
Consulte AQUI a ficha de produto para mais informações.
PAR
Apoios anti vibração do tipo V: amortecedores com uma mola em aço com estrutura em metal leve e fundido para montagem anti vibração e isolamento acústico.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Caixa disjuntora On-Off
Acessório elétrico para comando e proteção.
Disponível nas versões monofásica 230 V ou trifásica 400 V.
De 1 velocidade, com sinalização de posição, em caixa estanque IP 55.
Regulação da intensidade por magnetotérmico.
Paragem de funcionamento por bobine.
Consulte AQUI a ficha de produto para mais informações.
Caixa para comando de 2 velocidades
Dahlander ou enrolamentos independentes, 2 velocidades, trifásica 400 V.
Numa caixa estanque IP 55, assegura o funcionamento On/Off e a passagem de uma velocidade à outra, assim como a proteção por térmicos e o comando de uma eletroválvula de gás.
Consulte AQUI a ficha de produto para mais informações.
<spanclass=”text-nota”>Seleção de toda a gama de acessórios no documento de tarifas.</span>
