Axalu® AX2

ventilador axial para desenfumagem F200-120 e F400-120

This is some text inside of a div block.

Vantagens

Construção robusta.
Virola em aço com tratamento por galvanização a quente (90 μm).
Hélice de elevada eficiência.
Nível sonoro reduzido.
Caixa de bornes montada de fábrica.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

Dimensões:

Disponível nos diâmetros 400 até 1600 mm.

Motorização:

1 velocidade: 2, 4, 6 pólos.
2 velocidades: 2/4, 4/8, 6/12 pólos Dahlander.
2 velocidades: enrolamentos independentes.

Caudais:

De 200 até 160000 m³/h.

Modelos:

Ventilação - standard.
Desenfumagem 200º C (F200-120), 400º C / 2H (F400-120), standard e 100% reversível.

‍

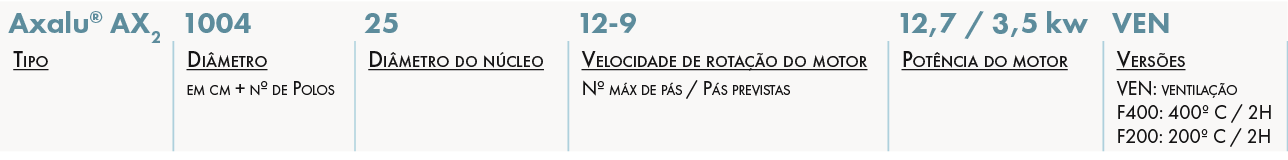

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Desenfumagem.
Ventilação e desenfumagem de parques de estacionamento cobertos.
Ventilação de locais técnicos, industriais ou comerciais.

CONSTRUÇÃO / COMPOSIÇÃO

Virola:

Fabricada em aço calandrado e soldado.
Caixa de bornes montada, aço galvanizado a quente.
Espessura de 2 a 6 mm.
Galvanização a quente com espessura mínima de 90 μm, como standard e como opção de lacagem para ambientes C5.

Motor:

Classe H, IP 55 (EN 12101-3 e IEC 34-5).
1 velocidade: 2, 4 e 6 pólos, trifásico 230/400V, 50 Hz, serviço S1.
2 velocidades acoplagem Dahlander: 2/4, 4/8 e 6/12 pólos, trifásico 400 V, 50 Hz, serviço S1.

Hélice:

Fabricada em liga de alumínio-silício, com perfil aerodinâmico.
Equilibrada estaticamente com nível de vibração G6.3 (ISO 1940-1 2003).

OPÇÕES

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

CLASSIFICAÇÃO AO FOGO E MARCAÇÃO CE

Para os Axalu® AX₂ F400-120:

Aprovado conforto - desenfumagem.
Aprovado F400-120: extração a 400° C durante 2 horas segundo a norma
EN 12101-3.

Para os Axalu® AX₂ F200-120:

Aprovado conforto - desenfumagem.
Aprovado F200-120: extração a 200° C durante 2 horas segundo a norma
EN 12101-3.

‍

LIMITES DE UTILIZAÇÃO

Os ventiladores Axalu® AX₂, com marcação CE, foram testados de acordo com a diretiva 89/106/EEC respeitante aos testes de resistência a altas temperaturas e com a norma EN 12101-3.
Os motores foram concebidos para funcionar continuamente em temperaturas ambiente normais (de -40º C até 50º C) e em caso de sinistro com elevadas temperaturas.

‍

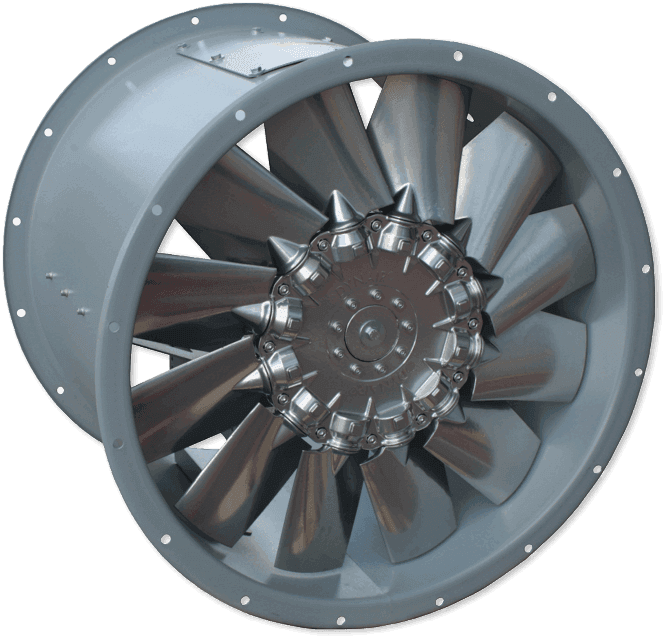

CARACTERÍSTICAS TÉCNICAS

Proteção contra a corrosão:

Galvanização a quente de acordo com BS ISO 1461, com 90 µm de espessura o que garante uma elevada resistência à corrosão.

SELEÇÃO

SELEÇÃO DO VENTILADOR AXALU® AX₂

Consulte os nossos serviços técnicos para uma seleção precisa dos diferentes modelos Axalu® AX.

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALAÇÃO

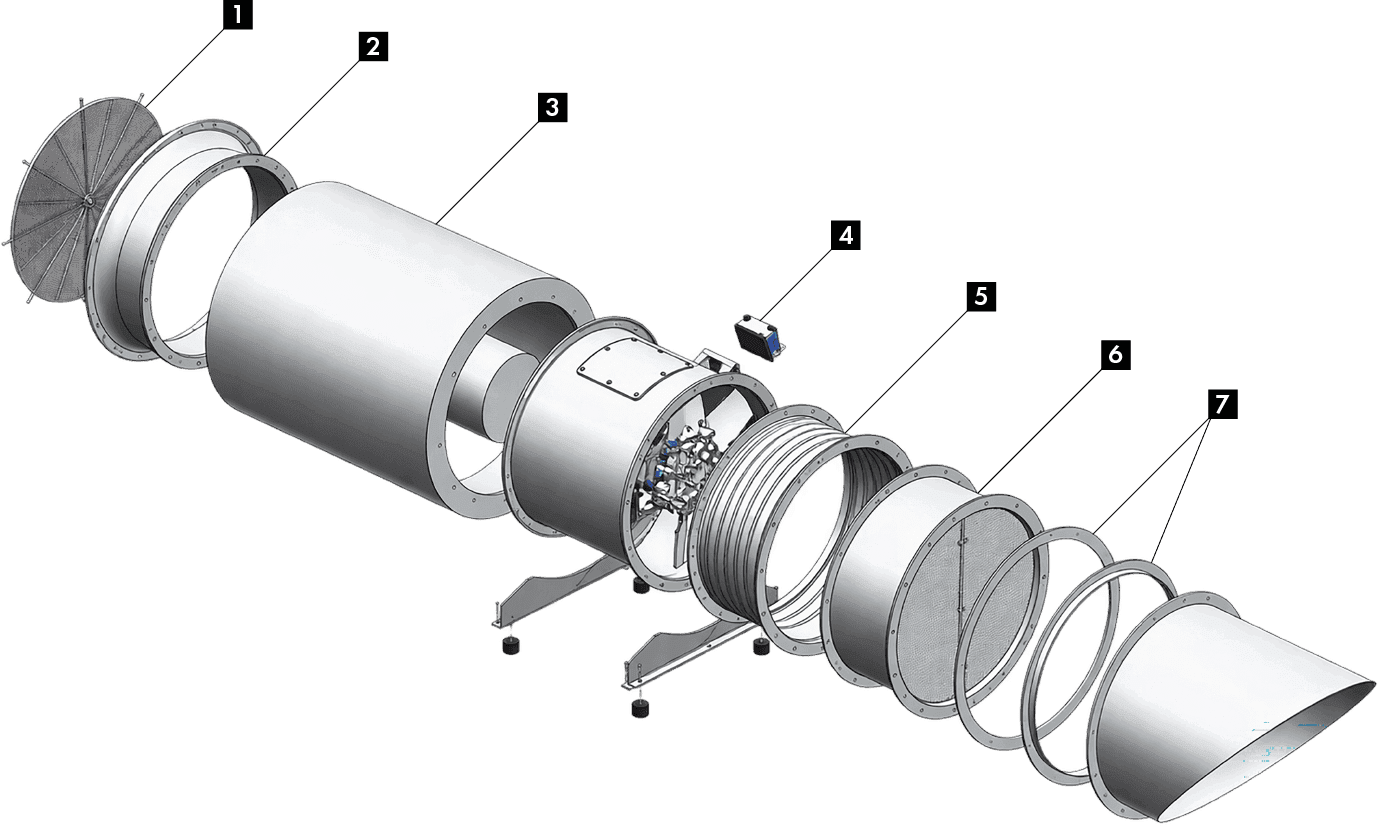

VISTA EXPLODIDA

(1) Grelhas de proteção; (2) Cone de aspiração; (3) Silenciadores acústicos com e sem núcleo;
(4) Caixa de bornes; (5) Juntas flexíveis; (6) Registos anti-retorno verticais e horizontais; (7) Flanges.

ACESSÓRIOS

Grelha de proteção da hélice para Axalu® AX e AXe

Evita a introdução de corpos estranhos no ventilador.

Em fio de aço galvanizado com 3 ou 4 mm de espessura, consoante o tipo de ventilação.

Conforme à norma de segurança NFE S1-190.

Junta flexível para Axalu® AX e AXe

Evita a transmissão das vibrações à rede aerólica.

Ø 315 a Ø 1600, largura = 160 mm.

Caixa disjuntora On-Off

Acessório elétrico para comando e proteção.

Disponível nas versões monofásica 230 V ou trifásica 400 V.

De 1 velocidade, com sinalização de posição, em caixa estanque IP 55.

Regulação da intensidade por magnetotérmico.

Paragem de funcionamento por bobine.

‍

Consulte AQUI a ficha de produto para mais informações.

Comutador On-Off

Acessório elétrico para comando e regulação.

Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.

Sem proteção contra as sobreintensidades.

‍

Consulte AQUI a ficha de produto para mais informações.

Caixa para comando de 2 velocidades

Dahlander ou enrolamentos independentes, 2 velocidades, trifásica 400 V.

Numa caixa estanque IP 55, assegura o funcionamento On/Off e a passagem de uma velocidade à outra, assim como a proteção por térmicos e o comando de uma eletroválvula de gás.

‍
