Axalu® AX2

ventilador axial para extracción de humos F200-120 y F400-120

Este es un texto dentro de un bloque div.

Ventajas

Construcción robusta.
Virola de acero con tratamiento de galvanizado en caliente (90 μm).
Hélice de alta eficiencia.
Nivel sonoro reducido.
Caja de bornes montada de fábrica.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

Dimensiones:

Disponible en diámetros de 400 a 1600 mm.

Motorización:

1 velocidad: 2, 4, 6 polos.
2 velocidades: 2/4, 4/8, 6/12 polos Dahlander.
2 velocidades: devanados independientes.

Caudales:

De 200 a 160000 m³/h.

Modelos:

Ventilación - estándar.
Extracción de humos 200º C (F200-120), 400º C / 2H (F400-120), estándar y 100% reversible.

‍

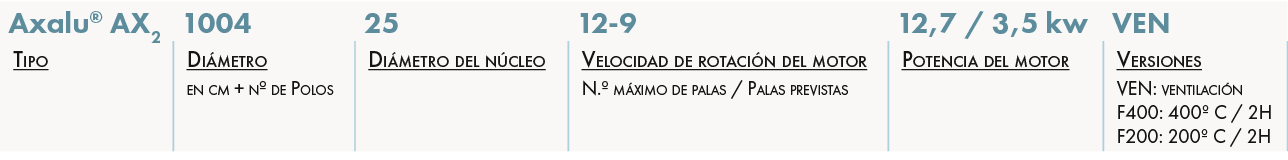

DESIGNACIÓN

APLICACIÓN/USO

Extracción de humos.
Ventilación y extracción de humos en aparcamientos cubiertos.
Ventilación de locales técnicos, industriales o comerciales.

CONSTRUCCIÓN/COMPOSICIÓN

Virola:

Fabricada en acero calandrado y soldado.
Caja de bornes montada, acero galvanizado en caliente.
Espesor de 2 a 6 mm.
Galvanizado en caliente con un espesor mínimo de 90 μm, como estándar y con opción de lacado para entornos C5.

Motor:

Clase H, IP 55 (EN 12101-3 e IEC 34-5).
1 velocidad: 2, 4 y 6 polos, trifásico 230/400V, 50 Hz, servicio S1.
2 velocidades acoplamiento Dahlander: 2/4, 4/8 y 6/12 polos, trifásico 400 V, 50 Hz, servicio S1.

Hélice:

Fabricada en aleación de aluminio-silicio, con perfil aerodinámico.
Equilibrada estáticamente con nivel de vibración G6.3 (ISO 1940-1 2003).

OPCIONES

EMBALAJE

Vendido por unidad.

DIMENSIONES

CLASIFICACIÓN AL FUEGO Y MARCADO CE

Para los Axalu® AX₂ F400-120:

Aprobado para confort - extracción de humos.
Aprobado F400-120: extracción a 400° C durante 2 horas según la norma
EN 12101-3.

Para los Axalu® AX₂ F200-120:

Aprobado para confort - extracción de humos.
Aprobado F200-120: extracción a 200° C durante 2 horas según la norma
EN 12101-3.

‍

LÍMITES DE UTILIZACIÓN

Los ventiladores Axalu® AX₂, con marcado CE, han sido probados de acuerdo con la directiva 89/106/CEE relativa a las pruebas de resistencia a altas temperaturas y con la norma EN 12101-3.
Los motores han sido diseñados para funcionar de forma continua en temperaturas ambiente normales (de -40º C a 50º C) y en caso de siniestro con altas temperaturas.

‍

CARACTERÍSTICAS TÉCNICAS

Protección contra la corrosión:

Galvanización en caliente según BS ISO 1461, con 90 µm de espesor, lo que garantiza una elevada resistencia a la corrosión.

SELECCIÓN

SELECCIÓN DEL VENTILADOR AXALU® AX₂

Consulte a nuestros servicios técnicos para una selección precisa de los diferentes modelos Axalu® AX.

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALACIÓN

VISTA DESPIEZADA

(1) Rejillas de protección; (2) Cono de aspiración; (3) Silenciadores acústicos con y sin núcleo;
(4) Caja de bornes; (5) Juntas flexibles; (6) Compuertas antirretorno verticales y horizontales; (7) Bridas.

ACCESORIOS

Rejilla de protección de la hélice para Axalu® AX y AXe

Evite la introducción de cuerpos extraños en el ventilador.

En alambre de acero galvanizado de 3 o 4 mm de espesor, según el tipo de ventilación.

Conforme a la norma de seguridad NFE S1-190.

Junta flexible para Axalu® AX y AXe

Impide la transmisión de vibraciones a la red de conductos.

Ø 315 a Ø 1600, ancho = 160 mm.

Caja de interruptor On-Off

Accesorio eléctrico para control y protección.

Disponible en versiones monofásica de 230 V o trifásica de 400 V.

De 1 velocidad, con señalización de posición, en caja estanca IP 55.

Regulación de la intensidad mediante magnetotérmico.

Parada de funcionamiento por bobina.

‍

Consulte AQUÍ la ficha de producto para más información.

Interruptor On-Off

Accesorio eléctrico para mando y regulación.

Intensidad de 20 A, hasta 3 velocidades, en caja estanca IP 55.

Sin protección contra sobreintensidades.

‍

Consulte AQUÍ la ficha de producto para más información.

Caja de mando de 2 velocidades

Dahlander o devanados independientes, 2 velocidades, trifásica 400 V.

En una caja estanca IP 55, asegura el funcionamiento On/Off y el cambio de una velocidad a otra, así como la protección térmica y el control de una electroválvula de gas.

‍
