Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Solução inovadora: registo de desenfumagem equipado com uma barreira térmica deslizante.
Elimina as restrições na conceção da rede de condutas pois a amplitude de abertura da porta não precisa de ser prevista.
Resistência ao fogo de 60 ou 120 minutos.
Área útil otimizada e perda de carga mínima.
Montagem encastrada ou em aplique, em posição vertical, horizontal ou lateral.
Contacto de posição início e fim de curso unipolar como standard.
Testado em conformidade à norma EN 1366-10 até 1000 Pa.
Em conformidade às normas EN 12101-8, NF S 61937-1 e NF S 61937-10.

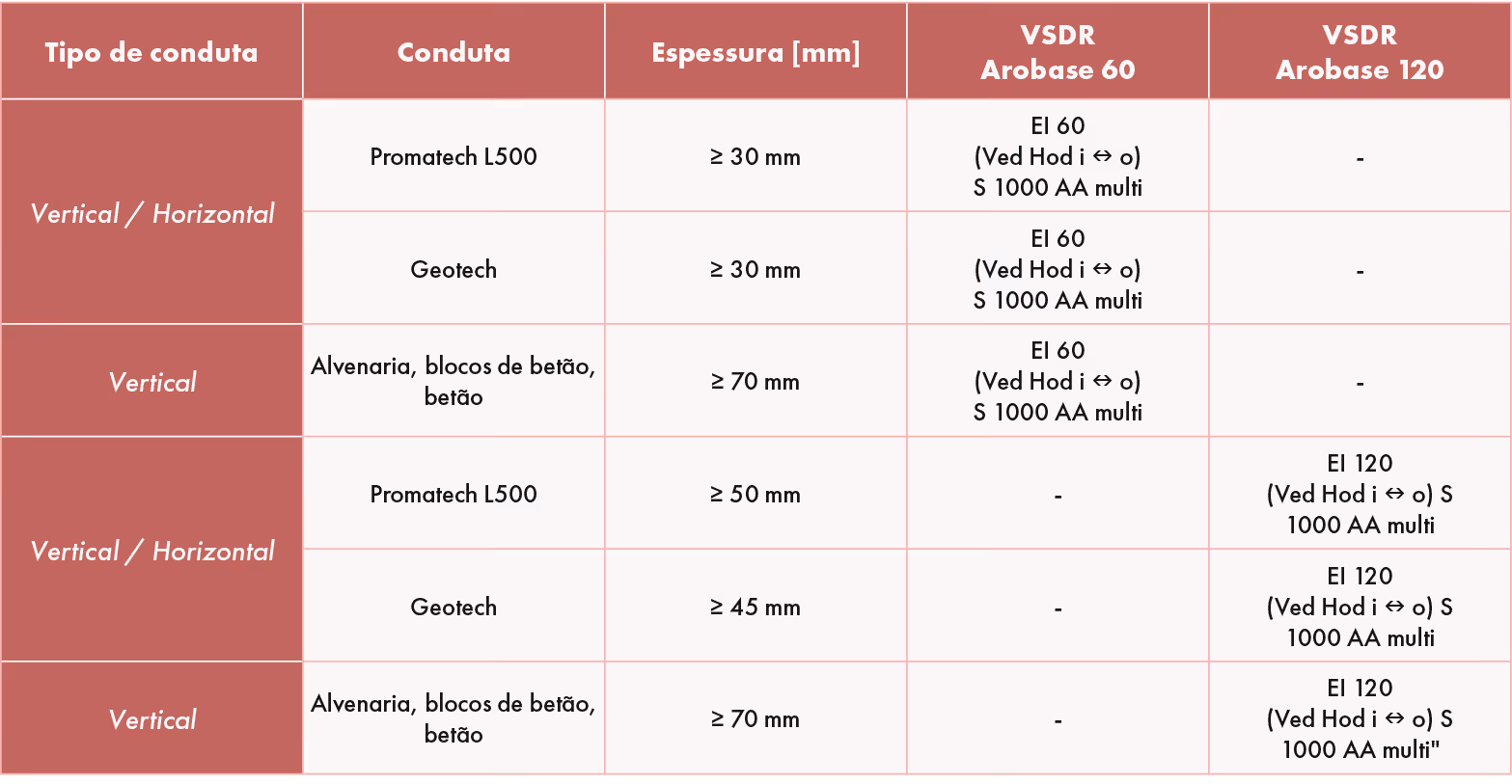

Gama
Classificação ao fogo:
- 1 ou 2 horas.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620aa2852f1d53316fa1aabc_09-VDSR-Arobase-gama.png)
Dimensões:
- De 300 x 300 mm até 450 x 600 mm.
- De 500 x 300 mm até 1100 x 900 mm.
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620aa291cb4c0c7d222e64d7_09-VDSR-Arobase-designacao-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6224a1b798a27807fefea49c_09-VDSR-Arobase-designacao-2.png)
Aplicação / Utilização
- Controlo de fumos (desenfumagem) de forma mecânica ou natural de locais sinistrados, camaras corta-fogo e circulações (insuflação ou extração).
- Sobrepressão dos volumes protegidos.
- Aplicável em sistema de controlo de fumos do tipo compartimento único ou multicompartimento.
- Utilização em condutas de profundidade reduzida.
- Utilização em edifícios de serviços, hospitares e habitação coletiva.
Construção / Composição
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620aa2b648be1e3e0c40b22e_09-VDSR-Arobase-construcao-composicao-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620aa2c450ec385348d0f06a_09-VDSR-Arobase-construcao-composicao-2.png)
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
Sem aro
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620aa312f990fce0c8a0b53c_09-VDSR-Arobase-atravancamentos-1.png)
Com aro
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620aa325a02c4a244419c9b2_09-VDSR-Arobase-atravancamentos-2.png)
CONFORMIDADE
- Produto com certificação CE (obrigatória desde 1 de janeiro de 2013) de acordo com a norma EN 12101-8, ensaiado segundo a norma EN 1366-10 e classificado segundo a norma EN 13501-4.

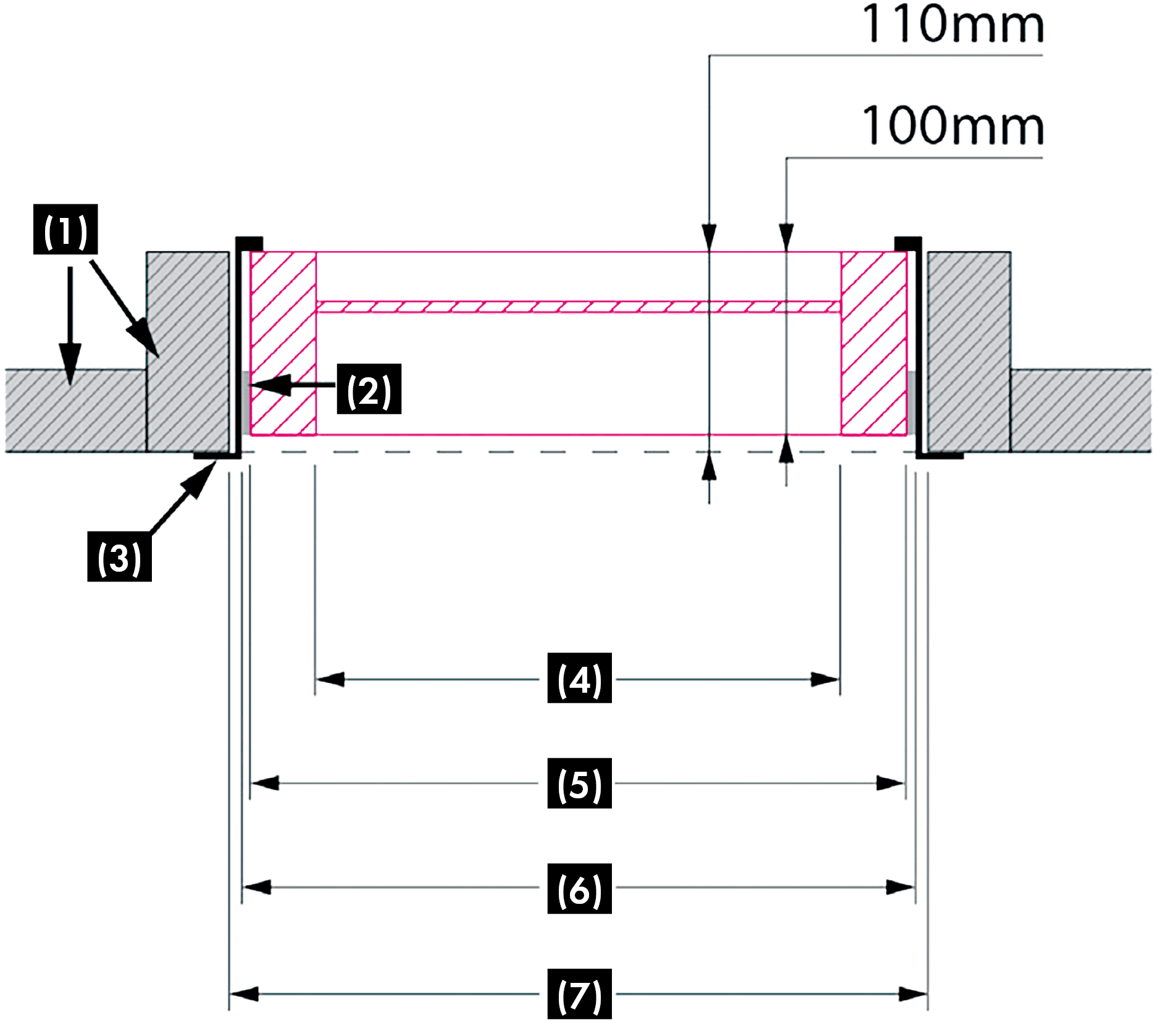

ESQUEMA DE INSTALAÇÃO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620aa34b3cf8481941febcfe_09-VDSR-Arobase-esquema-instalacao-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620aa35a1c3ede1fadaa9eca_09-VDSR-Arobase-esquema-instalacao-2.png)
ÁREAS ÚTEIS
Em dm²
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/63beb132c9d13e22fec0aedd_09-VDSR-Arobase-areas-uteis.png)
PG 30
Aro para ligação a uma conduta horizontal.
Consulte-nos para mais informações.
Aro de montagem para VDSR Arobase
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620e1cc5f8c86b6835935000_aro-montagem-VDSR-Arobase.png)
Cyclades® Trend
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620e23c7a7f47477d20659a4_Cyclades-Trend.png)
Grelha de proteção compatível com o registo VDSR Arobase.
FCDB
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620e25ff6c66dd1ae4fa6931_FCDB.png)
Contacto de posição de fim de curso (opção).
