VDSR Arobase
compuerta control de humos (eliminación de humos) con barrera térmica corredera EI 60 S y EI 120 S
Ventajas
Solución innovadora: compuerta de extracción de humos equipada con una barrera térmica deslizante.
Elimina las restricciones en el diseño de la red de conductos, ya que la amplitud de la puerta no precisa ser prevista.
Resistencia al fuego de 60 o 120 minutos.
Área útil optimizada y pérdida de carga mínima.
Montaje empotrado o en aplique, en posición vertical, horizontal o lateral.
Interruptor de principio y final de carrera unipolar como estándar.
Testado en conformidad con la norma EN 1366-10 hasta 1000 Pa.
En conformidad con las normas EN 12101-8, NF S 61937-1 y NF S 61937-10.
DESCRIPCIÓN TÉCNICA

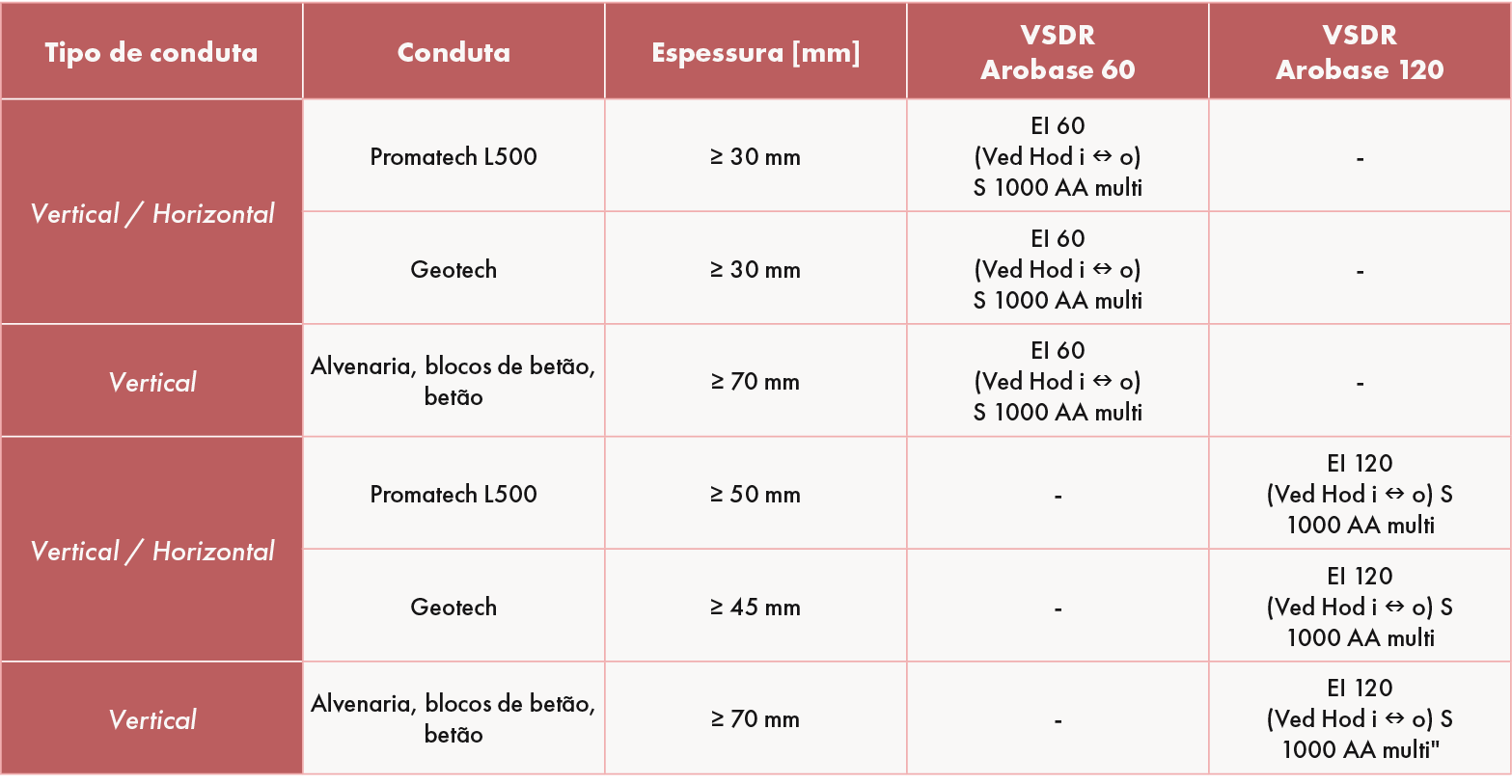

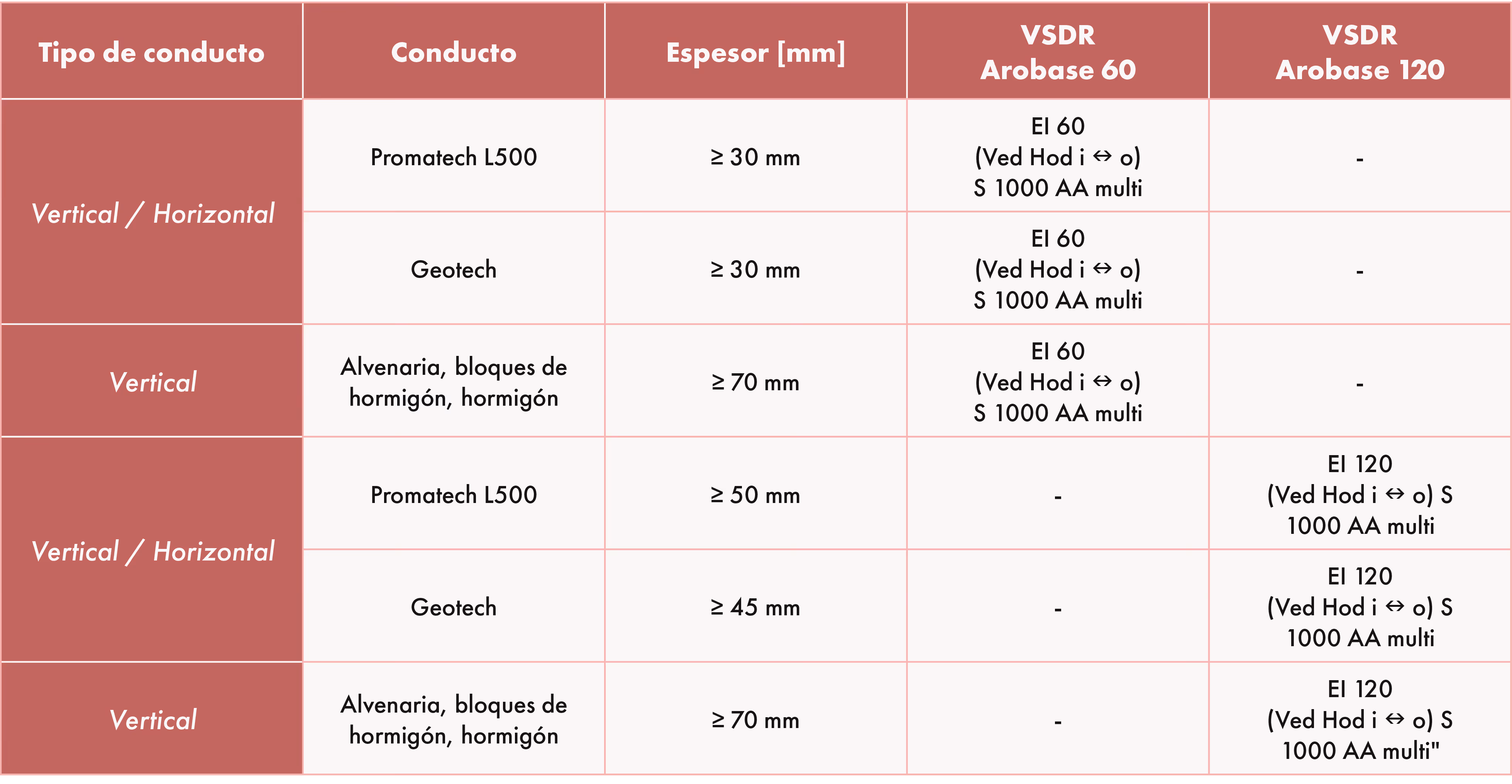

GAMA
Grado de fuego:
- 1 o 2 horas.
Dimensiones:
- Desde 300 x 300 mm hasta 450 x 600 mm.
- Desde 500 x 300 mm hasta 1100 x 900 mm.

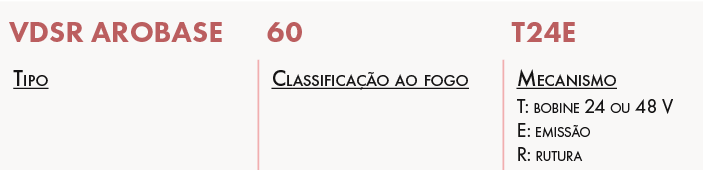

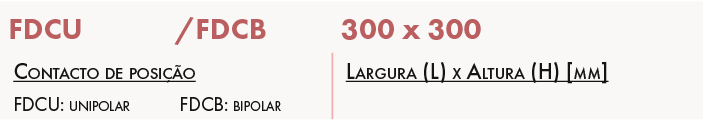

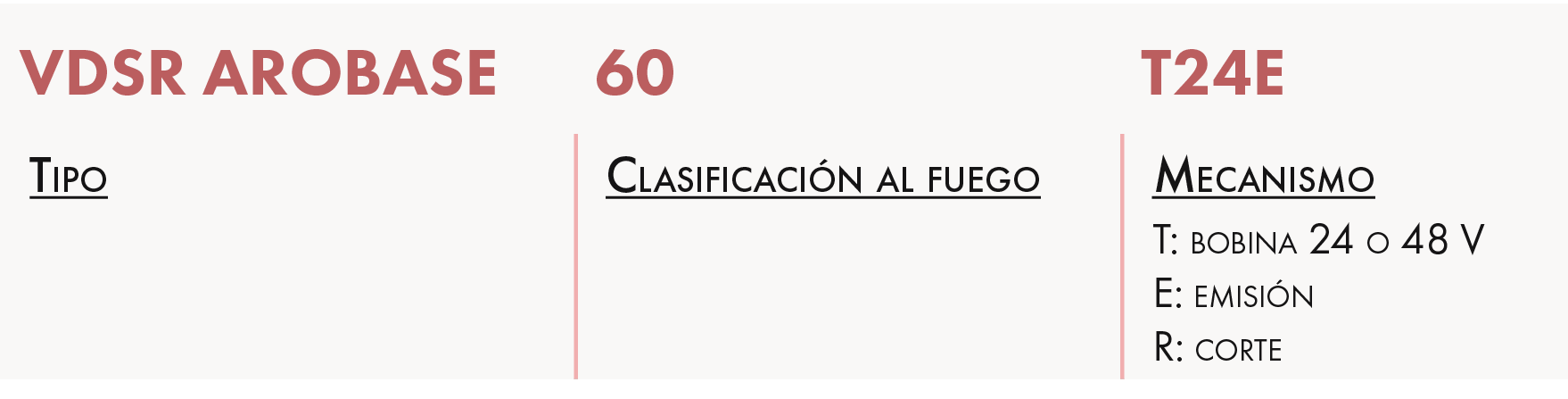

DENOMINACIÓN
APLICACIÓN / USO
- Control del humo (extracción del humo) de forma mecánica o natural en locales siniestrados, cámaras cortafuegos y zonas de circulación (insuflación o extracción).
- Sobrepresión de los volúmenes protegidos.
- Aplicable en sistemas de control de humos de uno o varios compartimentos.
- Utilización en conductos de profundidad reducida.
- Utilización en edificios de servicios, hospitales y viviendas colectivas.

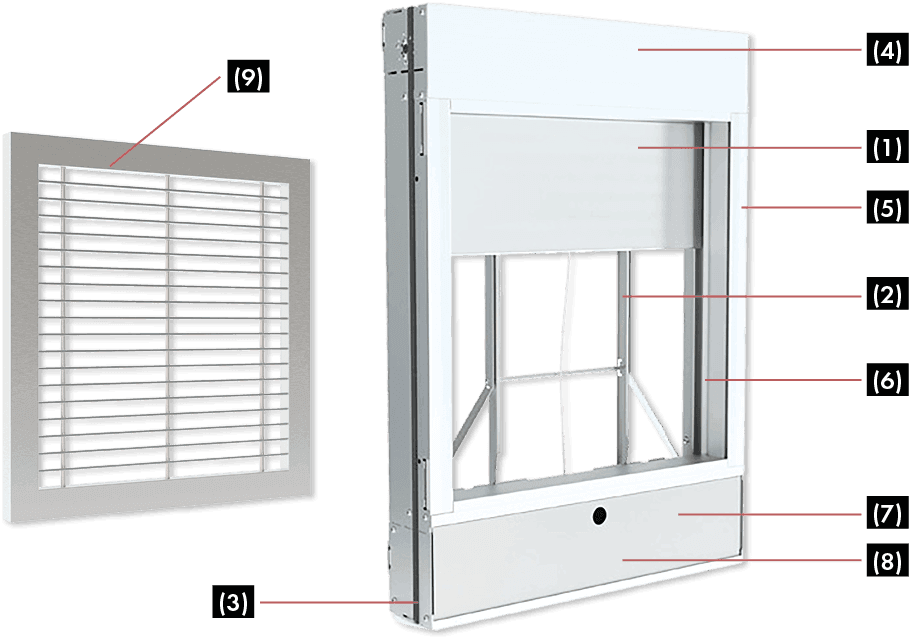

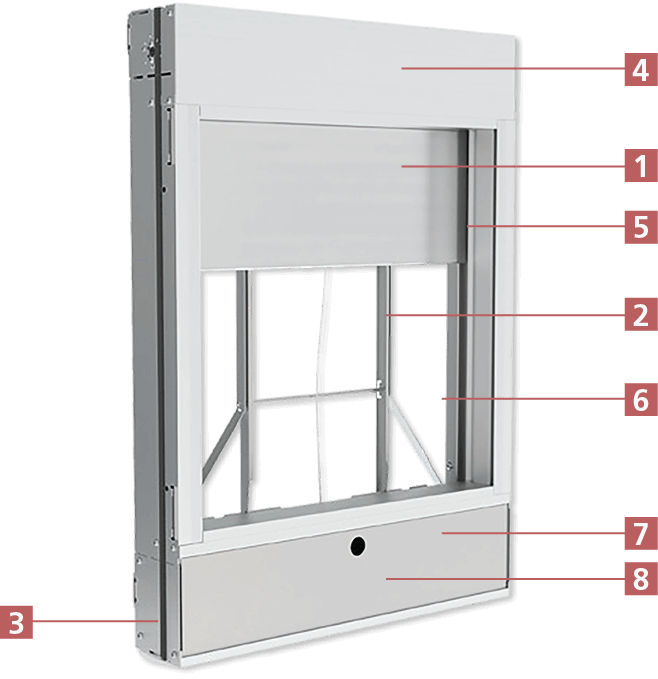

CONSTRUCCIÓN / COMPOSICIÓN
OPCIONES
EMBALAJE
- Vendido por unidad.

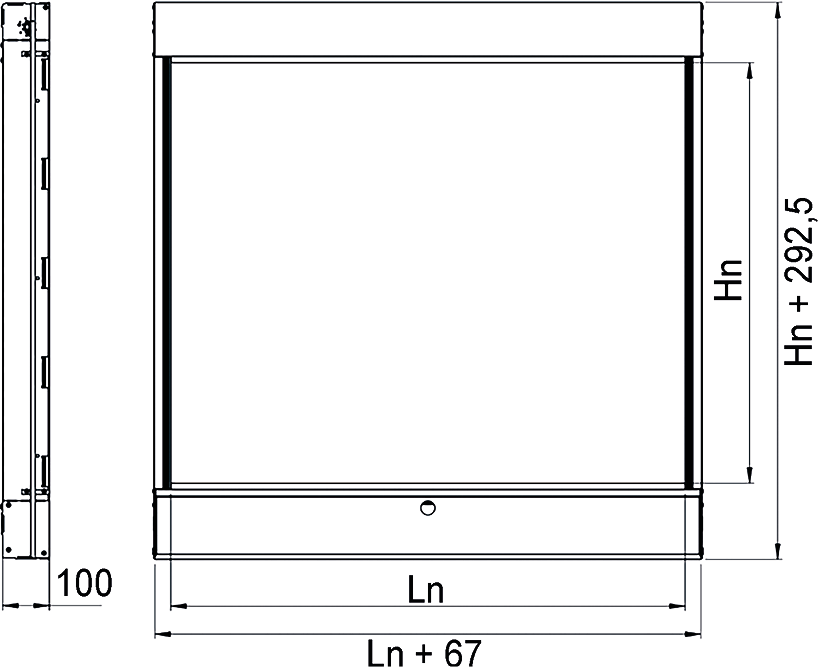

DIMENSIONES
DIMENSIONES
Sin marco

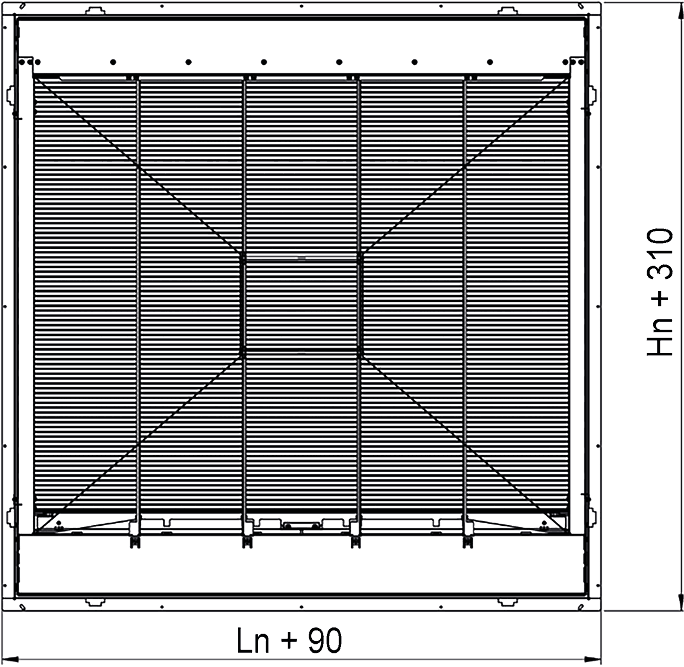

Con marco
CONFORMIDAD
- Producto con certificación CE (obligatoria desde el 1 de enero de 2013) de acuerdo con la norma EN 12101-8, ensayado según la norma EN 1366-10 y clasificado según la norma EN 13501-4.
SELECCIÓN

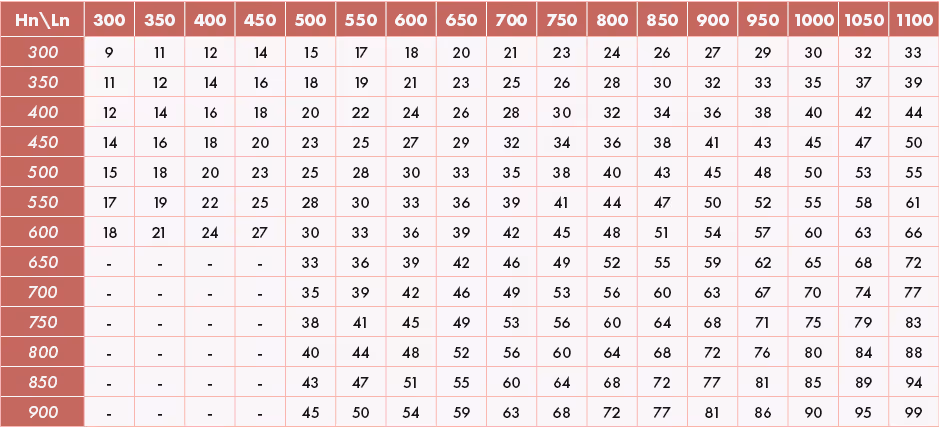

ÁREAS ÚTILES
En dm²
INSTALACIÓN

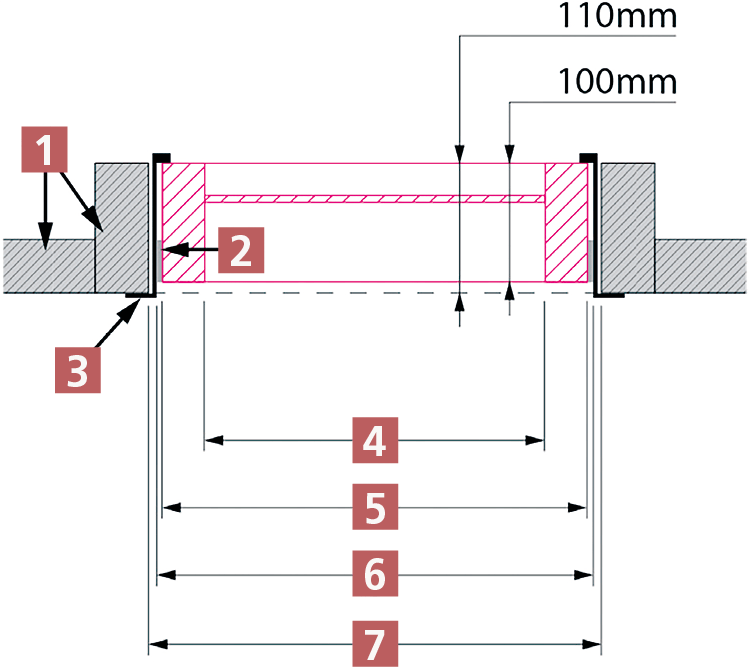

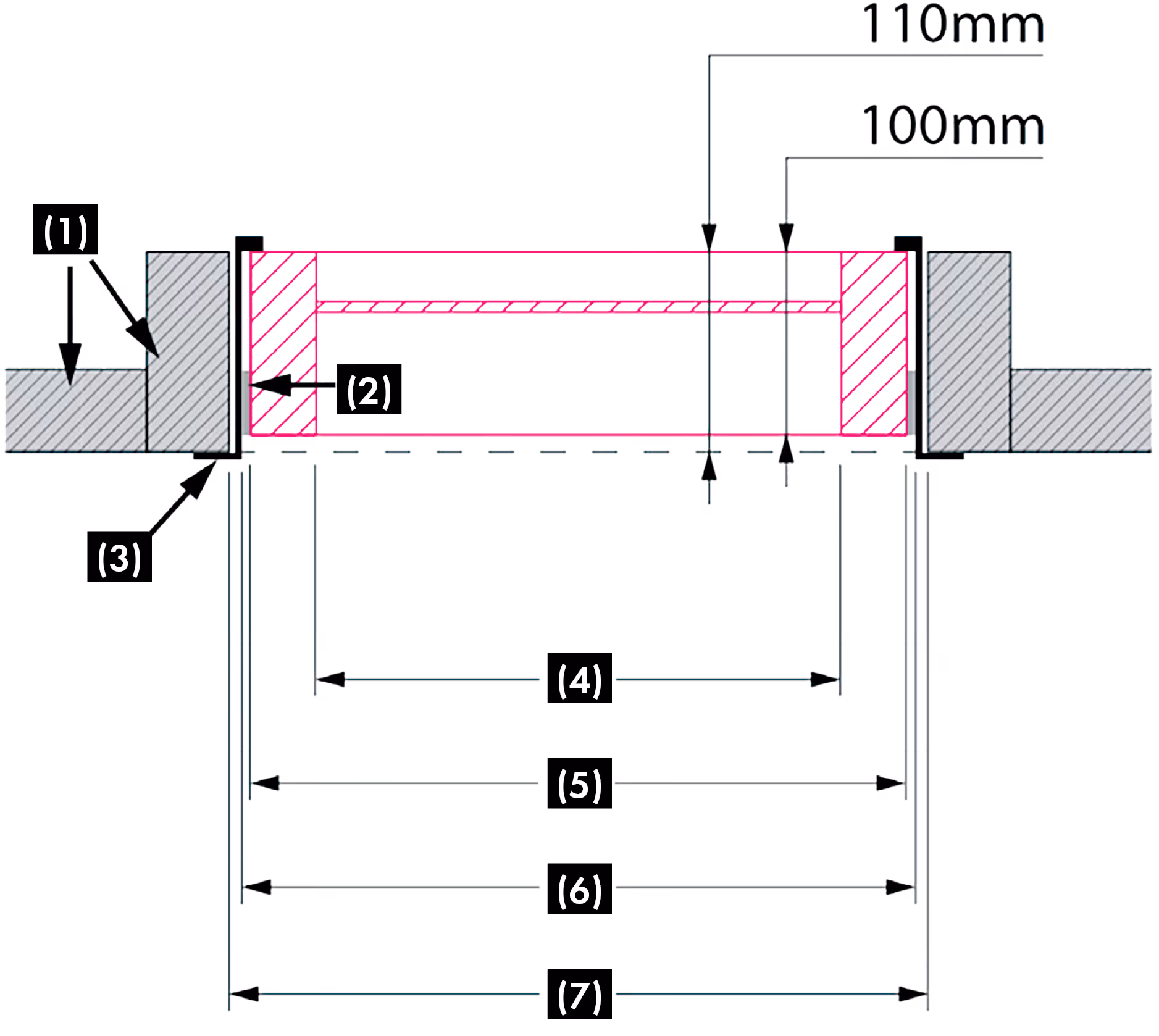

DIAGRAMA DE MONTAJE
ACCESORIOS
PG 30
Marco para la conexión a un conducto horizontal.
Póngase en contacto con nosotros para obtener más información.
Marco para VDSR Arobase

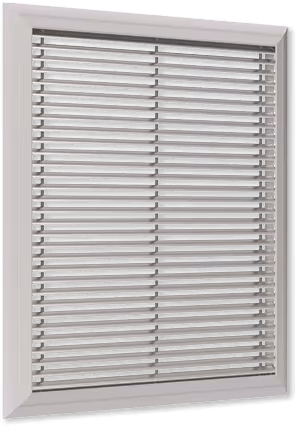

Cyclades® Trend
Rejilla de protección compatible con la compuerta VDSR Arobase.

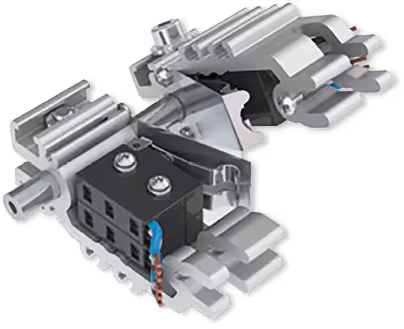

FCDB
Interruptor de posición final de carrera (opcional).
