SPG
registos de sobrepressão para condutas retangulares
This is some text inside of a div block.
Vantagens
Excelente estanquidade.
Silencioso.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- Registo para conduta retangular de 200 x 200 até 1200 x 2000 mm
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Manter uma sobrepressão ou uma depressão num local relativamente ao exterior ou a outro local intermédio.
- Registo antirretorno.
- Utilização em ar condicionado, ventilação ou aquecimento.
CONSTRUÇÃO / COMPOSIÇÃO
Em conduta – tipo SPG 100:
(2) Alhetas em chapa em alumínio montadas com passo de 100 mm
(3) Ar
(4) Junta de plástico antifricção com limite de abertura das alhetas
(5) Junta de borracha em cada alheta para estanquidade
Dimensões mínimas e máximas admitidas:
- L (comprimento) = 200 a 1200 mm
- H (altura) = 200 a 2000 mm
- passo até 1200 x 1200 mm = 100 mm
- passo para dimensões superiores = 200 mm
- Para dimensões fora do standard, consulte-nos.
OPÇÕES
- Construção em inox.
- Versão para velocidade elevada (até 10 m/s).
- Eixo de atravessamento das alhetas conjugadas e reforço central.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

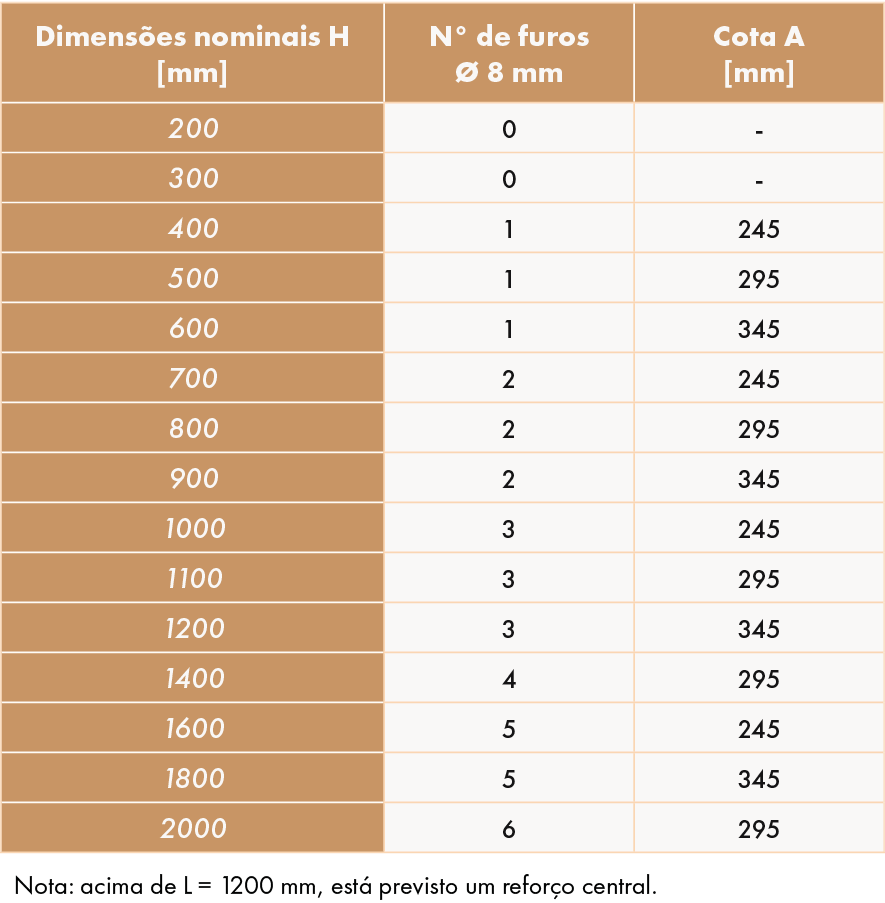

ATRAVANCAMENTOS PARA REGISTO SPG
(2) D= Dim. nominal
SELEÇÃO

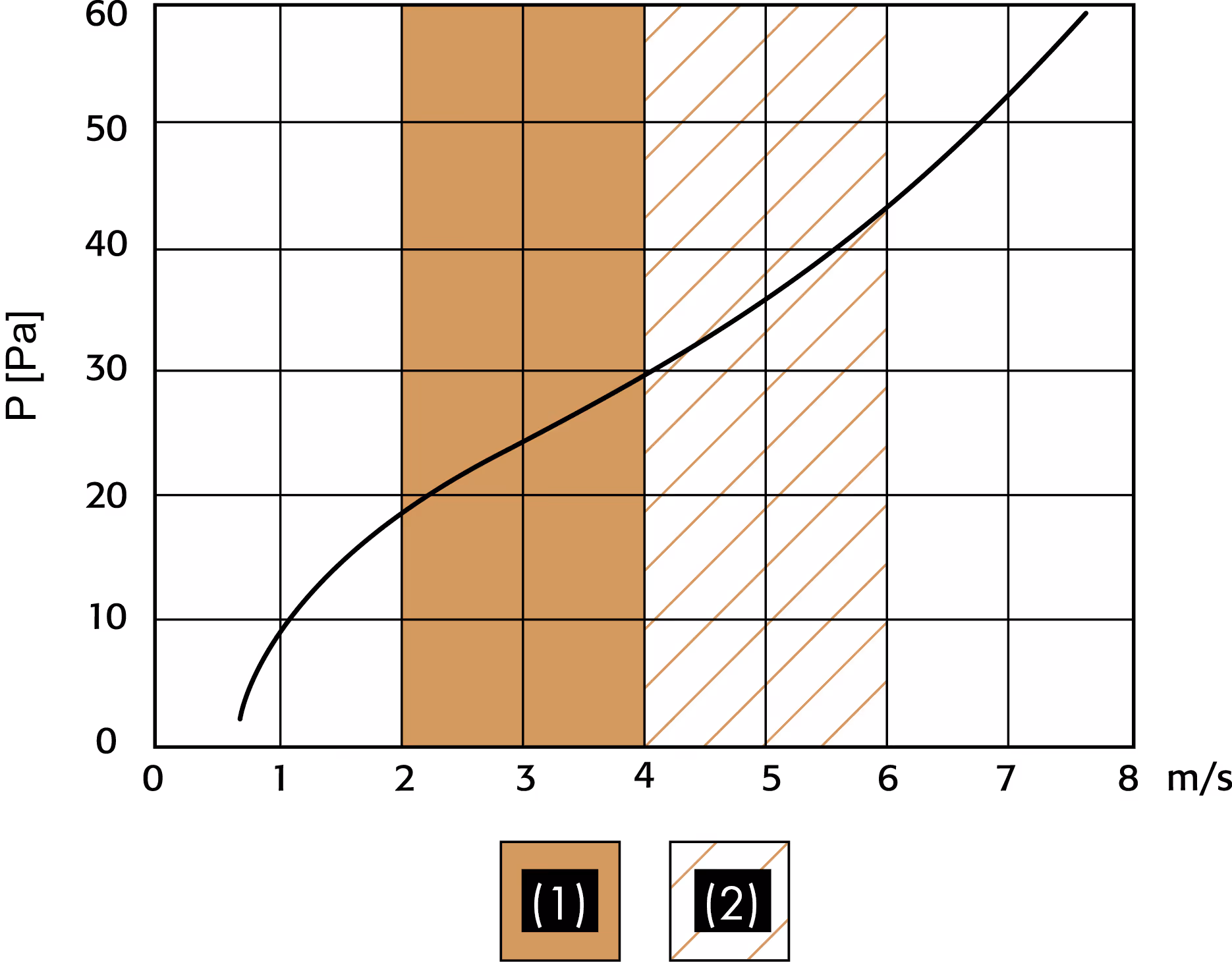

PERDA DE CARGA PARA REGISTO SPG
(1) Valores de seleção otimizada: de 2 m/s a 4 m/s (a 4 m/s o registo está completamente aberto)
(2) Valores limites de seleção a 6 m/s
INSTALAÇÃO
INSTALAÇÃO DO REGISTO SPG
- Montagem em rede de condutas:
- Velocidade de passagem máxima de 6 m/s.
- A partir de 4 m/s, o registo está completamente aberto.
- Temperatura máxima: 50º C.
