SPG
registros de sobrepresión para conductos rectangulares
Este es un texto dentro de un bloque div.
Ventajas
Excelente estanqueidad.
Silencioso.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Registro para conducto rectangular de 200 x 200 a 1200 x 2000 mm

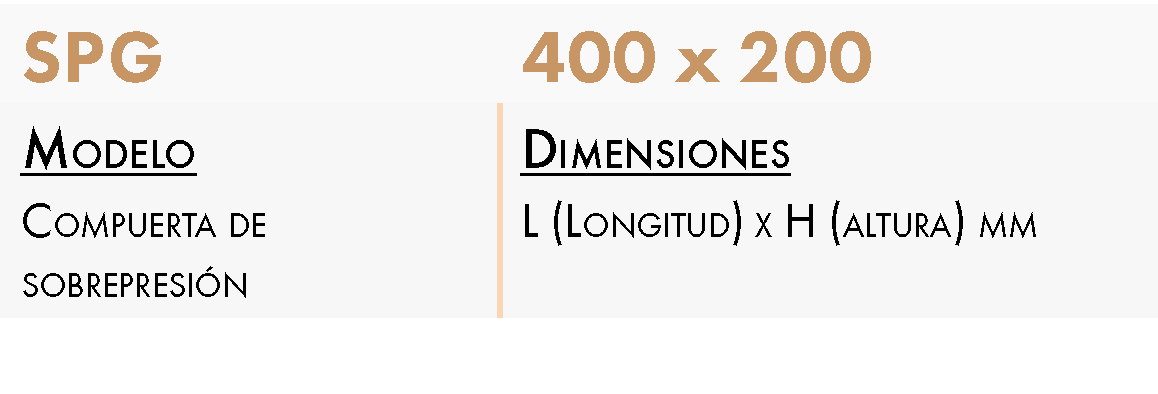

DESIGNACIÓN
APLICACIÓN/USO
- Mantenga una sobrepresión o depresión en un lugar en relación con el exterior o en otro lugar intermedio.
- Registro sin devolución.
- Úselo en aire acondicionado, ventilación o calefacción.

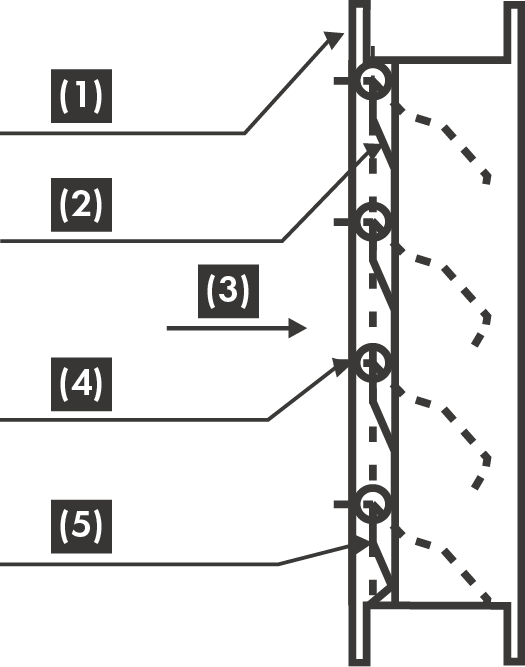

CONSTRUCCIÓN/COMPOSICIÓN
En conducto, tipo SPG 100:
(2) Bridas de chapa de aluminio montadas con un paso de 100 mm
(3) Con
(4) Junta de plástico antifricción con límite de apertura de solapas
(5) Junta de goma en cada solapa para mayor estanqueidad
Dimensiones mínimas y máximas permitidas:
- L (longitud) = 200 a 1200 mm
- H (altura) = 200 a 2000 mm
- paso hasta 1200 x 1200 mm = 100 mm
- escalón para dimensiones más grandes = 200 mm
- Para tamaños no estándar, póngase en contacto con nosotros.
OPCIONES
- Construcción de acero inoxidable.
- Versión para alta velocidad (hasta 10 m/s).
- Eje de cruce de las solapas conjugadas y refuerzo central.
EMBALAJE
- Vendido por unidad.
DIMENSIONES

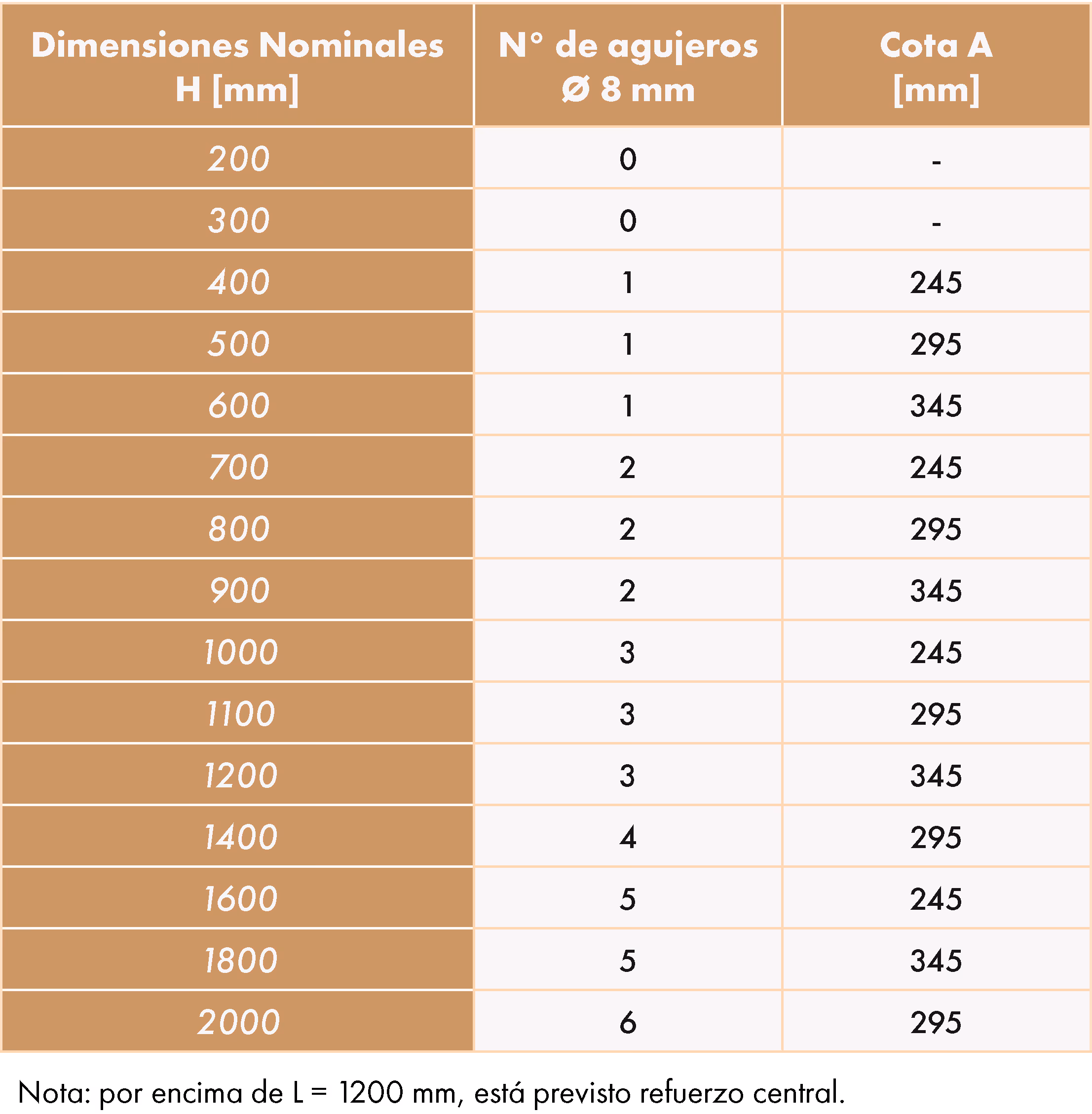

DIMENSIONES PARA SPG
(2) D = Dim nominal
SELECCIÓN

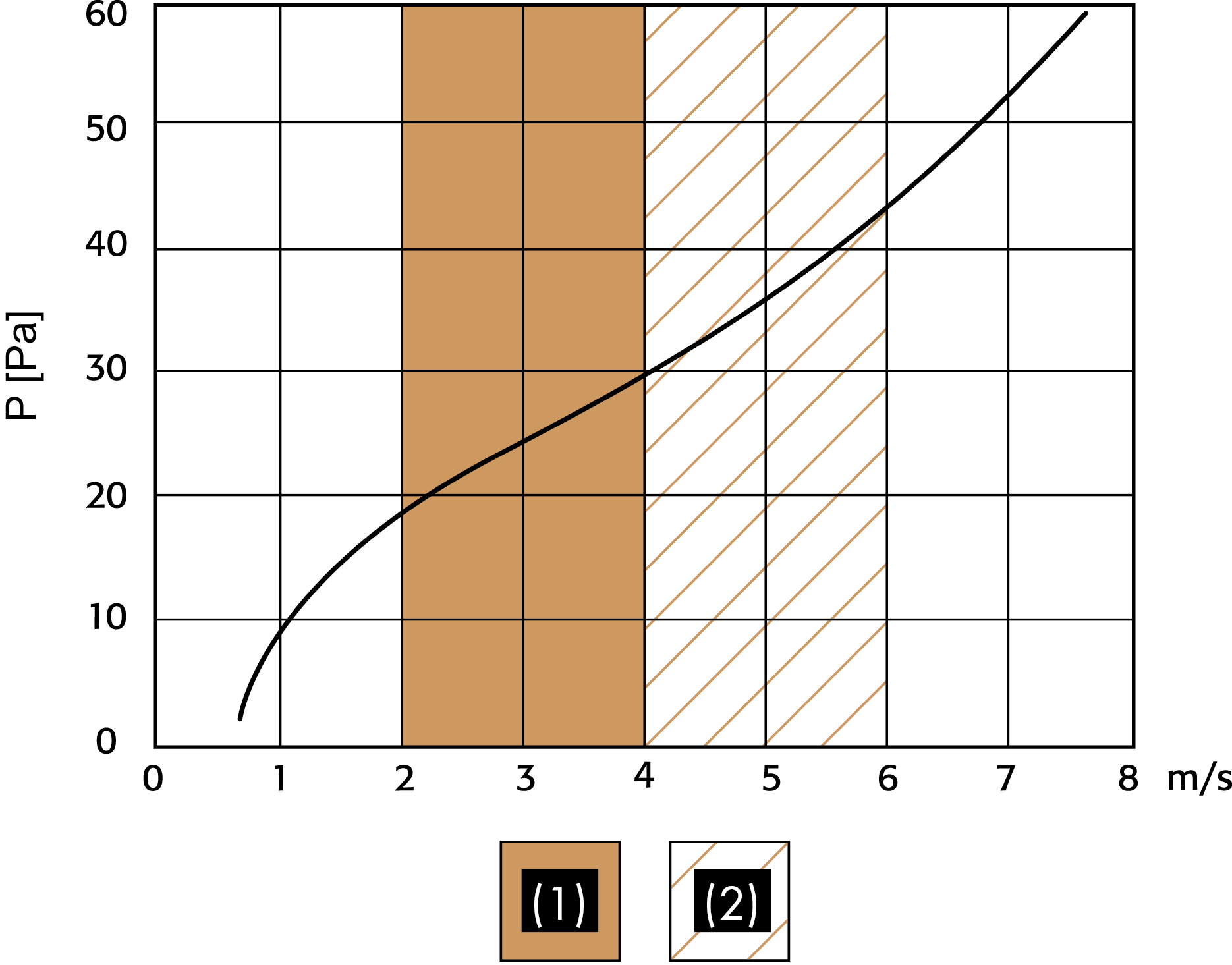

PÉRDIDA DE CARGA PARA SPG REGISTER
(1) Valores de selección optimizados: de 2 m/s a 4 m/s (a 4 m/s el registro está completamente abierto)
(2) Valores límite de selección a 6 m/s
INSTALACIÓN
INSTALACIÓN DEL REGISTRO SPG
- Montaje en red de tuberías:
- Velocidad máxima de paso de 6 m/s.
- A partir de 4 m/s, el registro está completamente abierto.
- Temperatura máxima: 50º C.
