Ideal para edifícios do setor terciário de pequenas dimensões: unidade conforme CH36, compacta.
Duas configurações:
- De baixo perfil, para teto falso: de 310 mm até 600 m³/h.
- De parede, com atravancamento reduzido.
Permutador a 95%, certificado Eurovent e motores de baixo consumo.
Regulação eletrónica de conforto integrada (comunicação GTC/GTB como opção).
Gama
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a469335f349e5147f3a8_01-SmallBox-gama.png)
- 3 modelos: 300, 400 e 600 m³/h para uma pressão disponível de 200 Pa.
- 2 configurações: horizontal para teto falso e de parede.
- Solução com bypass integrado.
- Versão com e sem baterias elétricas de pré e/ou pós aquecimento integradas.
- Versão com bateria change over como acessório externo.
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b4463bc9cf9e78f79624_01-SmallBox-designacao.png)
Aplicação / Utilização
- Recuperação de energia de alta eficiência para uma ventilação de conforto para o utilizador final em edifícios do setor terciário de pequenas dimensões (bancos, consultórios médicos, lojas, pequenos escritórios, entre outros).
Construção / Composição
- Unidade compacta totalmente cablada.
- Estrutura com painéis de revestimento duplo a lã mineral com 25 mm de espessura.
- Picagens circulares.
- Ventilador com motor EC.
- Permutador de contra fluxos em alumínio certificado Eurovent.
- Bypass total e proporcional.
- Filtro: ISO ePM2,5 65% (F7) para o ar novo e ISO gravimétrico 65% (G4) para o ar de extração.
- Controlo da colmatação do filtro.
- Fácil acesso aos filtros.
- Bateria de pré-aquecimento a partir de -8° C para evitar o bypass do permutador.
- Arranca assim que é detetado risco de congelamento.
- Bateria elétrica com proteção térmica.
- Bateria change-over equipada com proteção anti gelo através de sonda.
- Mudança automática do modo de funcionamento por estação do ano.
- Interruptor de proximidade montado e cablado.
- Regulação integrada com ecrã tátil integrado: caudal constante, caudal variável por sonda, pressão constante.
- Caixa de comando por cabo com 1,5 m de base ou RFM.
- Comunicação GTC/GTB (como opção): Modbus RTU RS 485.
- Alimentação elétrica monofásica.
Opções
Acondicionamento
- Vendido à unidade.
CONFORMIDADE ERP
- UVNR: unidade de ventilação não residencial.
- Tipo duplo fluxo.
- Motor ECM.
- Unidade em conformidade às exigências do Regulamento 1253/2014.
LIMITES DE UTILIZAÇÃO
- Somente para instalação interior.
- Temperatura ambiente entre 5° C e 35° C.
- Bateria de pré-aquecimento a partir de - 8° C.
- Humidade até 90%.
ATRAVANCAMENTOS E PESOS
Versão horizontal para teto falso
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/632d7260e68d3a415238f8fc_01-SmallBox-atravancamentos-pesos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a57d335f34a23047f899_01-SmallBox-atravancamentos-pesos-2.png)
Versão de parede
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/632d72ac1f9d74bac69e54b8_01-SmallBox-atravancamentos-pesos-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a5ccfd73e27850e9f7ff_01-SmallBox-atravancamentos-pesos-4.png)
DIMENSÕES COM ACESSÓRIOS EXTERNOS E CHANGE OVER
Dimensões com bateria change over opcional
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a61cee5ee9cead1d2605_01-SmallBox-dimansoes-acessorios-externos-change-over-1.png)
Ligação para condensados
- Diâmetro: 17 mm.
- Temperatura máxima da água: 85° C (sem vapor).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a6388c0baf99afe71329_01-SmallBox-dimansoes-acessorios-externos-change-over-2.png)
CARACTERÍSTICAS ELÉTRICAS - ALIMENTAÇÃO GERAL
- A unidade Small Box® é fornecida com uma caixa de ligações elétricas com as características descritas nas tabelas seguintes, consoante os modelos.
Modelo sem bateria de pré-aquecimento, sem bateria / bateria change over
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a66157caa1b34d1b2b7f_01-SmallBox-caracteristicas-eletricas-alimentacao-geral-1.png)
Modelo sem bateria de pré-aquecimento, com bateria elétrica
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a6674eec7c0be027a615_01-SmallBox-caracteristicas-eletricas-alimentacao-geral-2.png)
Modelo com bateria de pré-aquecimento, sem bateria / bateria change over
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a66e858c76f3648aa8b7_01-SmallBox-caracteristicas-eletricas-alimentacao-geral-3.png)
Modelo com bateria de pré-aquecimento, com bateria elétrica
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a674ee5ee99f311d2cca_01-SmallBox-caracteristicas-eletricas-alimentacao-geral-4.png)

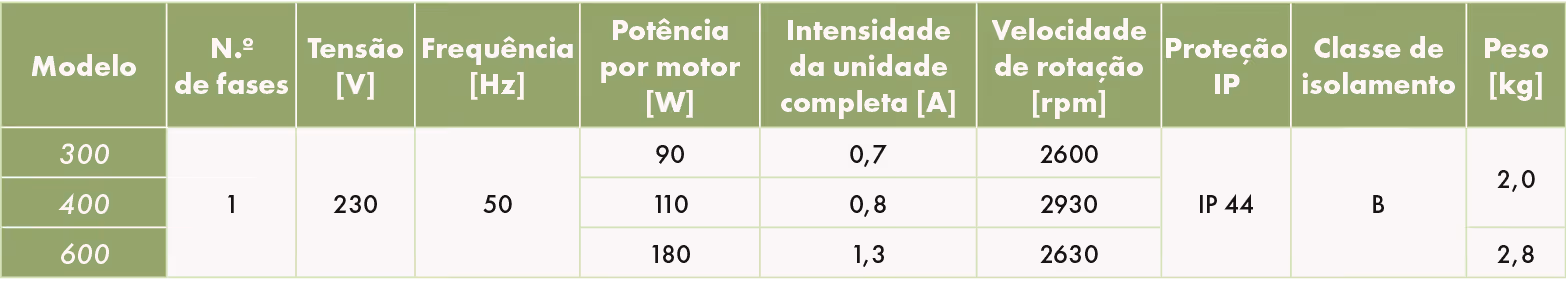

CARACTERÍSTICAS DOS MOTORES ELÉTRICOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a6924ef31a586d7c8977_01-SmallBox-caracteristicas-motores-eletricos.png)
CARACTERÍSTICAS DAS BATERIAS ELÉTRICAS DE PRÉ-AQUECIMENTO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a69f78396741f0335b3d_01-SmallBox-caracteristicas-baterias-eletricas-pre-aquecimento.png)
CARACTERÍSTICAS DAS BATERIAS ELÉTRICAS DE PÓS-AQUECIMENTO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a6a7f19301143cc1bbe7_01-SmallBox-caracteristicas-baterias-eletricas-pos-aquecimento.png)
CARACTERÍSTICAS DAS BATERIAS CHANGE OVER (MODO DE AQUECIMENTO)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a74cdf9f0dc486d2180b_01-SmallBox-caracteristicas-baterias-change-over-modo-aquecimento-1.png)

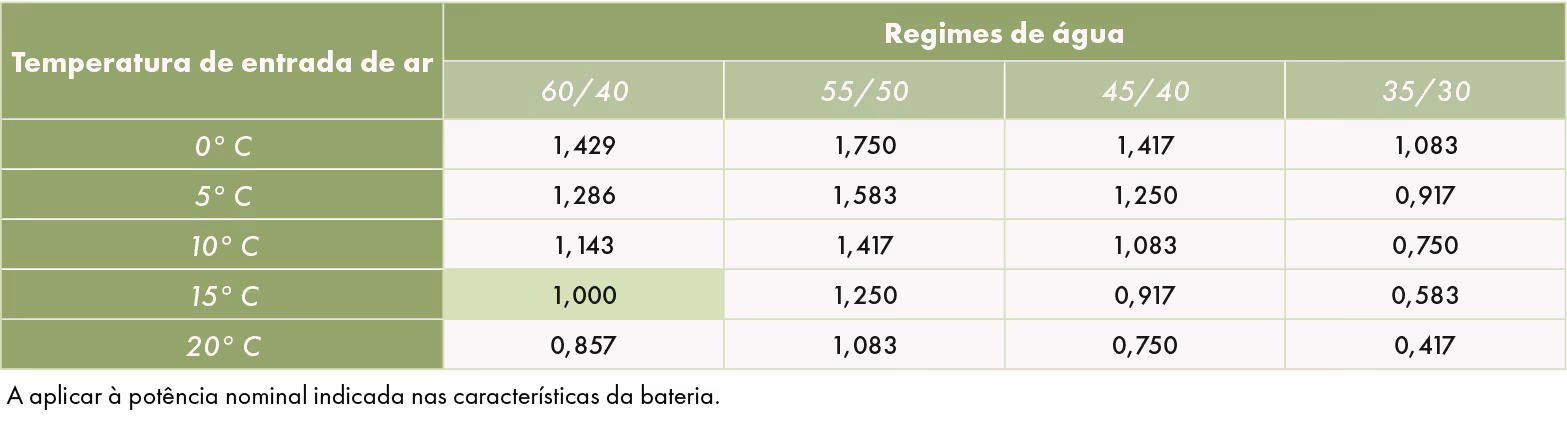

Coeficientes de correção das potências
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a7642f1bdbc94d9d12a6_01-SmallBox-caracteristicas-baterias-change-over-modo-aquecimento-2.png)

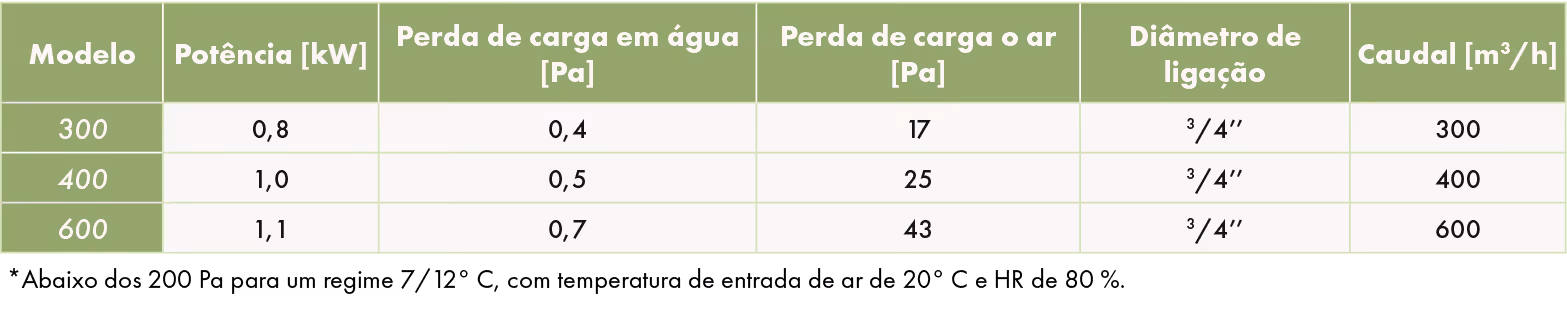

CARACTERÍSTICAS DAS BATERIAS CHANGE OVER (MODO DE ARREFECIMENTO)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a77c335f34f9ea47fede_01-SmallBox-caracteristicas-baterias-change-over-arrefecimento-1.png)
Coeficientes de correção das potências
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a790556dcb213ea7e178_01-SmallBox-caracteristicas-baterias-change-over-arrefecimento-2.png)
NÍVEL SONORO IRRADIADO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a7abd29be67d38748c7d_01-SmallBox-nivel-sonoro-irradiado.png)
REGULAÇÃO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a7d77325acff09aca965_01-SmallBox-regulacao-1.png)
O comando à distância permite:
- Ajustar os parâmetros de funcionamento.
- Visualizar os alarmes.
- Comprimento fornecido de base: 1,5 m.
- Ligação RJ45.
- Versão RFM possível (prever alimentação de 12 V).
Solução Plug&Play com:
- Sondas de temperatura (ar novo, ar de retorno e ar de extração).

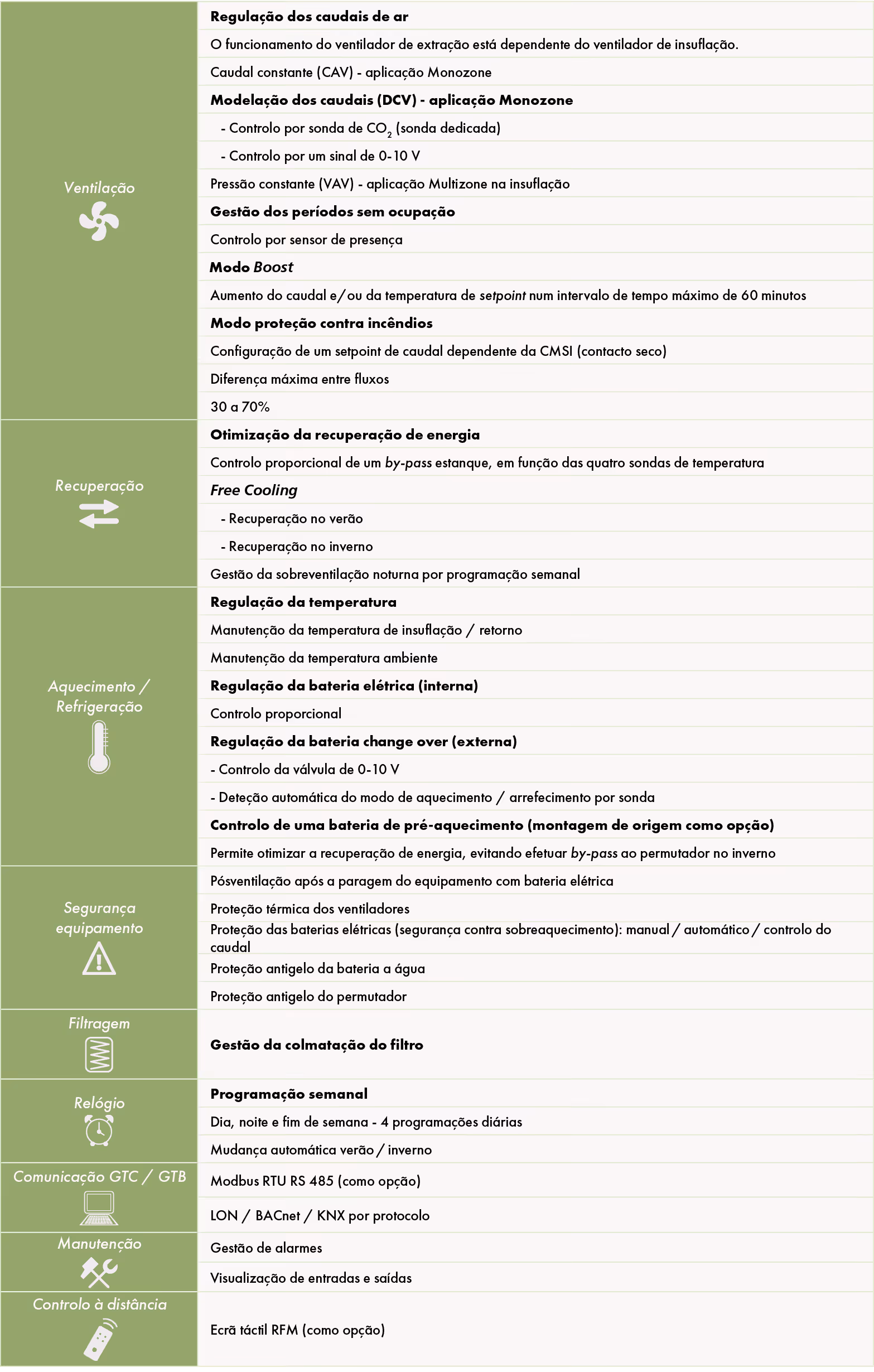

Descrição da regulação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a80475f6be1a2a4f1552_01-SmallBox-regulacao-2.png)
SUBSTITUIÇÃO DOS FILTROS
Versão horizontal para teto falso: pela parte inferior
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a54d4ef31a0c717c81d7_01-SmallBox-substituicao-filtros.png)
CURVAS DE SELEÇÃO
- As curvas são realizadas com um filtro F7 na insuflação e com um G4 no retorno.
- O coeficiente SFP define a potência específica do ventilador em kW por m³/h.
- Para determinar o consumo elétrico P [kW], basta aplicar a seguinte fórmula:
P [kW] = coeficiente SFP x caudal [m³/h] / 3600, multiplicar por 2 para obter o consumo da unidade.
Modelo 300
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a8ade16adc0f594db78b_01-SmallBox-curva-1.png)
Modelo 400
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a8ceac615c836b50b961_01-SmallBox-curva-2.png)
Modelo 600
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a8db13df3d1372541e43_01-SmallBox-curva-3.png)
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
EFICIÊNCIA TÉRMICA
- Em conformidade à norma EN 308.
- Ar exterior: T = - 7° C HR = 90%
- Ar interior: T = 20° C HR = 50% ou ≤ 30%
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a938b4c07a911bba620a_01-SmallBox-eficiencia-termica.png)
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Bateria change over
Kit RFM
Kit ModBus
Kit de montagem na parede
Kit de suporte
Para instalação com pés de apoio.
Sondas para Small Box®
CO₂ ambiente / conduta, COV ambiente / conduta e humidade ambiente / conduta.
