Small Box® M
recuperador de energía de pared con intercambiador de contraflujo
Este es un texto dentro de un bloque div.
Ventajas
Ideal para edificios pequeños del sector terciario: unidad compacta que cumple con el estándar CH36.
Dos configuraciones:
- Perfil bajo, para falso techo: desde 310 mm hasta 600 m³/h.
- Montado en pared, con forma transversal reducida.
Conmutador al 95%, con certificación Eurovent y motores de bajo consumo.
Control electrónico de confort integrado (comunicación GTC/GTB opcional).
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 3 modelos: 300, 400 y 600 m³/h para una presión disponible de 200 Pa.
- 2 configuraciones: horizontal para falso techo y pared.
- Solución con bypass integrado.
- Versión con y sin baterías eléctricas integradas de precalentamiento y/o poscalentamiento.
- Versión alimentada por batería cambiarcomo accesorio externo.
DESIGNACIÓN
APLICACIÓN/USO
- Recuperación de energía de alta eficiencia para una ventilación confortable para el usuario final en pequeños edificios del sector terciario (bancos, consultorios médicos, tiendas, oficinas pequeñas, entre otros).
CONSTRUCCIÓN/COMPOSICIÓN
- Unidad compacta totalmente cableada.
- Estructura con paneles de lana mineral de doble capa de 25 mm de grosor.
- Picágenos circulares.
- Ventilador con motor EC.
- Interruptor de contraflujo en aluminio certificado Eurovent.
- Bypass total y proporcional.
- Filtro: ISO ePM2,5 65% (F7) para aire nuevo e ISO gravimétrico 65% (G4) para aire de extracción.
- Control de obstrucción del filtro.
- Fácil acceso a los filtros.
- Precalentar la batería a -8° C para evitar baipás del intercambiador.
- Se inicia tan pronto como se detecta un riesgo de congelación.
- Batería eléctrica con protección térmica.
- Batería cambioequipado con protección antihielo mediante sonda.
- Cambio automático del modo de funcionamiento según la estación del año.
- Interruptor de proximidad montado y cableado.
- Control integrado con pantalla táctil integrada: caudal constante, caudal variable por sonda, presión constante.
- Caja de control por cable con base de 1,5 m o RFM.
- Comunicación GTC/GTB (opcional): Modbus RTU RS 485.
- Fuente de alimentación monofásica.
OPCIONES
EMBALAJE
- Vendido por unidad.
DIMENSIONES
CUMPLIMIENTO DE ERP
- UVNR: unidad de ventilación no residencial.
- Tipo de doble flujo.
- Motor ECM.
- Unidad de acuerdo con los requisitos del Reglamento 1253/2014.
LÍMITES DE USO
- Solo para instalación en interiores.
- Temperatura ambiente entre 5 °C y 35 °C.
- Precalentamiento de la batería a partir de - 8° C.
- Humedad de hasta el 90%.
DIMENSIONES Y PESOS
Versión horizontal para falso techo
(2) - Vista desde abajo
(3) - Aire vacío
(4) - Nuevo
(5) - Aire de inflado
(6) - Aire de retorno
Versión de pared
(2) - Vista desde arriba
(3) - Aire vacío
(4) - Aire de inflado
(5) - Nuevo
(6) - Aire de retorno
DIMENSIONES CON ACCESORIOS EXTERNOS Y CAMBIO
Dimensiones con batería de cambio opcional
Conexión de condensado
- Diámetro: 17 mm.
- Temperatura máxima del agua: 85 °C (sin vapor).
CARACTERÍSTICAS ELÉCTRICAS - FUENTE DE ALIMENTACIÓN GENERAL
- La unidad Small Box® se suministra con una caja de conexiones eléctricas con las características que se describen en las tablas siguientes, según el modelo.
Modelo sin batería de precalentamiento, sin batería/cambio de batería
Modelo sin batería de precalentamiento, con batería eléctrica
Modelo con batería de precalentamiento, sin cambio de batería/batería
Modelo con batería de precalentamiento, con batería eléctrica
CARACTERÍSTICAS DE LOS MOTORES ELÉCTRICOS
CARACTERÍSTICAS DE LAS BATERÍAS ELÉCTRICAS DE PRECALENTAMIENTO
CARACTERÍSTICAS DE LAS BATERÍAS ELÉCTRICAS DE POSCALENTAMIENTO
CARACTERÍSTICAS DEL CAMBIO DE BATERÍAS (MODO DE CALEFACCIÓN)
Coeficientes de corrección de potencia
CAMBIO DE CARACTERÍSTICAS DE LA BATERÍA (MODO DE REFRIGERACIÓN)
Coeficientes de corrección de potencia
NIVEL SONORO IRRADIADO
REGULACIÓN
El mando a distancia permite:
- Ajuste los parámetros de funcionamiento.
- Mostrar alarmas.
- Longitud de la base suministrada: 1,5 m.
- Conexión RJ45.
- Es posible la versión RFM (proporciona una fuente de alimentación de 12 V).
Solución Plug&Play con:
- Sondas de temperatura (aire nuevo, aire de retorno y aire de extracción).

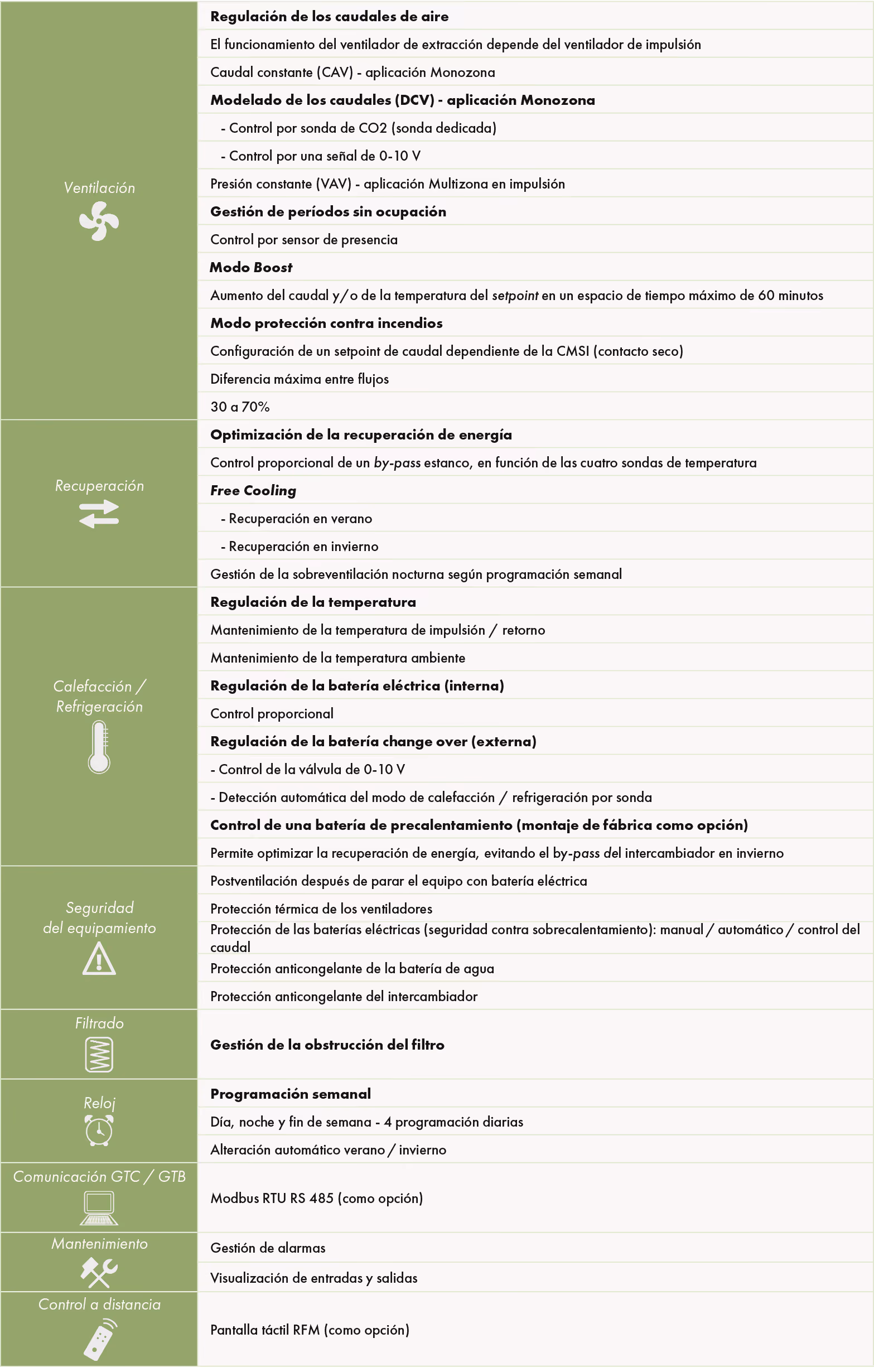

Descripción del reglamento
REEMPLAZO DE FILTRO
Versión horizontal para falso techo: desde abajo
SELECCIÓN
CURVAS DE SELECCIÓN
- Las curvas se realizan con un filtro F7 en la insuflación y con un G4 en el retorno.
- El coeficiente SFP define la potencia específica del ventilador en kW por m³/h.
- Para determinar el consumo eléctrico P [kW], basta con aplicar la siguiente fórmula:
P [kW] = coeficiente SFP x caudal [m³/h] /3600, multiplica por 2 para obtener el consumo de la unidad.
Modelo 300
A 250 m3/h y 200 Pa, SFP = 1,25
P [kW] = 1,25 x 250/3.600 = 0,09 kW por flujo de aire.
Multiplica por 2 para obtener el consumo de la unidad.
Q [m3/h]: Caudal [m3/h]
Ps [Pa]: Presión estática [Pa]
Modelo 400
Ps [Pa]: Presión estática [Pa]
Modelo 600
Ps [Pa]: Presión estática [Pa]
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
EFICIENCIA TÉRMICA
- De acuerdo con la norma EN 308.
- Aire exterior: T = - 7°C RH = 90%
- Aire interior: T=20°C HR= 50% o ≤ 30%
Q [m3/h]: Caudal [m3/h
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALACIÓN
ACCESORIOS
Bateria change over
Kit RFM
Kit ModBus
Kit de montagem na parede
Kit de suporte
Para instalação com pés de apoio.
Sondas para Small Box®
CO₂ ambiental/conducto, VOC ambiental/conducto y humedad ambiental/conducto.
