Vantagens
Sistema modular em função das dimensões das instalações.
Sem ocupação de espaço no pavimento.
Instalação simples.
Sem localização fixa para os veículos.
Gama
3 secções de carris:
- 2ETK: caudais inferiores a 1400 m³/h.
- XTK 1: caudais inferiores a 1800 m³/h.
- XTK 2: caudais inferiores a 2700 m³/h.
- Kits flexíveis montados em carretos
Designação
Aplicação / Utilização
- Permite transportar o ar poluído capturado pelos elementos móveis montados em calha (flexível) antes de os descarregar para o exterior do espaço em questão.
- Os elementos de captação são montados em carretos móveis ao longo de todo o comprimento da calha e posicionados ao nível dos veículos.
Construção / Composição
- Carris de alumínio com tiras de borracha de neopreno para garantir a estanquidade.
Kit flexível montado na estrutura:
- Um carreto equipado com um equilibrador de retorno.
- 1 flexível (Ø75, 100, 125 ou 150 mm e L = 7 ou 10 m) equipado com um bocal de borracha BCA.
- 1 junta flexível e 2 abraçadeiras.
- Peça de separação à frente e atrás da junta de borracha.
Opções
- Possibilidade de braço Carapace® Flex montado em calha (XTK e ETK) para aplicação em fumos de soldadura.
- Possibilidade de Gazpar® T montado em calha (ETK e XTK) para aplicação em gases de exaustão (enrolador).
- Kit de libertação automática.
- Recomendado para SDIS e centros de socorro.
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS E PESOS
LIMITES DE UTILIZAÇÃO
- Limite máximo de temperatura: 60° C em funcionamento contínuo.

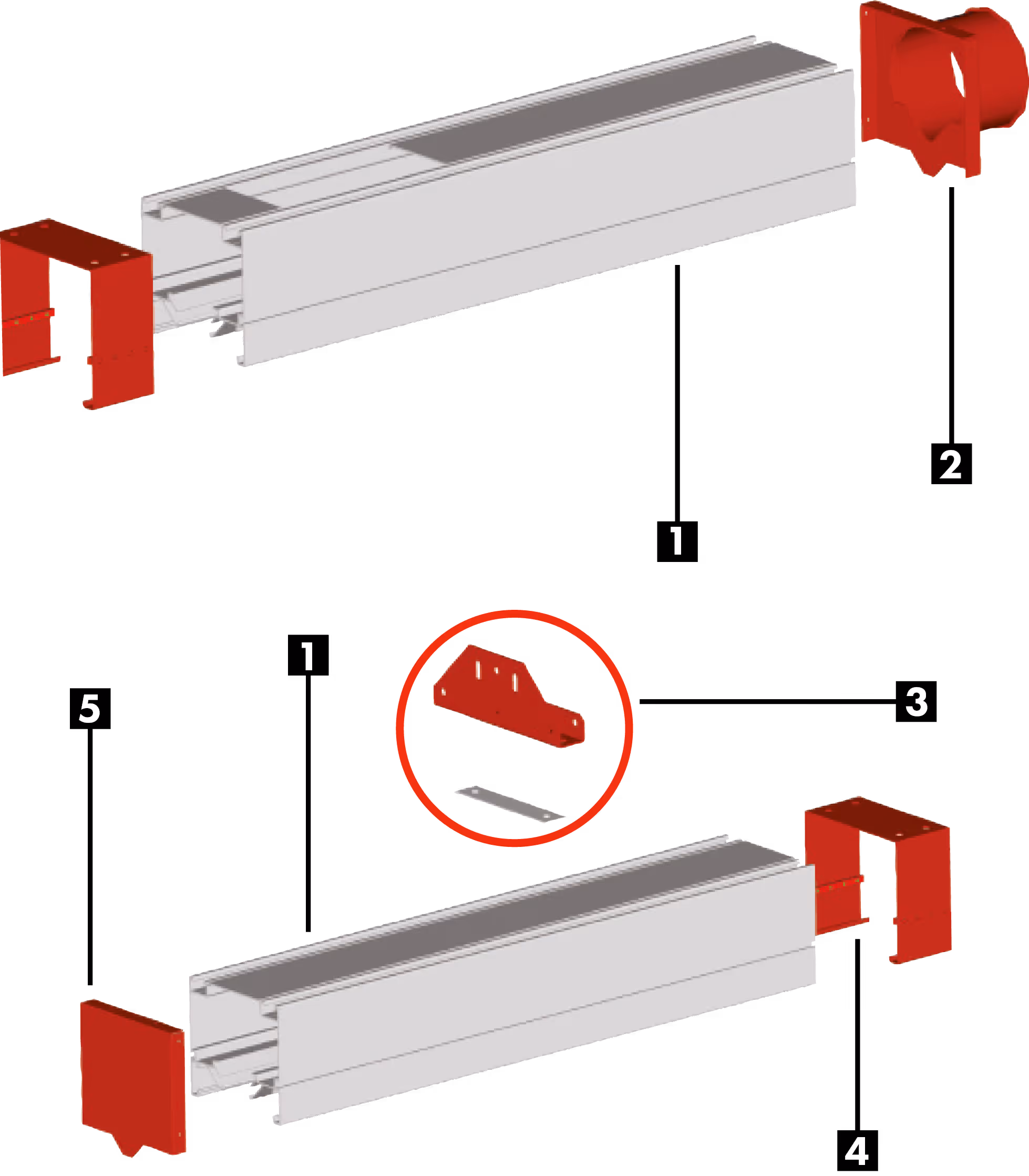

VISTA EXPLODIDA
Detalhes das calhas
PRINCÍPIO DE FUNCIONAMENTO
AL
Ventilador de captação para instalação centralizada.
Consulte AQUI a ficha de produto para mais informações.
Viseira de saída
Saída circular para ligação à rede de extração.
A posicionar em linha, à saída.
Suporte de fixação à calha
A posicionar nas calhas para suporte.
Suporte de montagem na calha
A posicionar entre cada calha.
Junta de fecho
A posicionar em linha, à entrada.
1 junta de fecho por calha.
