RGP

registos de guilhotina pneumáticos

This is some text inside of a div block.

No items found.

This is some text inside of a div block.

RGP

Vantagens

Robustez.
Instalação fácil: montagem independente do sentido do ar.
Vários tipos de ligação possíveis.
Indicado para instalações novas ou existentes.
Permite abertura completa para limpeza das condutas.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

Diâmetros nominais: Modelos RGP F, S e L: 80, 100, 125, 140, 150, 160, 180, 200, 225, 250, 300, 315, 350, 400, 450, 500, 550, 600, 630, 650, 700, 800 mm.
Modelo RGP R: 80, 100, 125, 140, 150, 160, 180, 200, 225, 250, 300, 315, 350, 400, 450, 500 mm.
Ligações: aresta lisa (L), aresta redonda (R), aresta flange lisa (S) e flange DIN (F).

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Aplicação em todos os tipos de indústrias.
Instalação na rede de condutas de sistemas de despoeiramento e extração de aparas, poeiras névoas de óleo e resíduos de produção.

CONSTRUÇÃO / COMPOSIÇÃO

Construção em chapa de aço galvanizado (aço Inox AISI 304 ou 316 como opção).
A estanqueidade ao ar é conseguida através da utilização de juntas de borracha flexível e anéis de vedação.
Dimensões maiores que Ø 200 mm, são fornecidas apenas com anéis de vedação.
O registo é acionado por um ou dois cilindros pneumáticos, dependendo do diâmetro.

Cilindro pneumático
Ligação mangueira de 1/8” - 6 mm
Mangueira 6 mm
Ligação mangueira de 1/8” - 6 mm
Válvula solenóide
Molas atenuação som 1/8”
Bucins
Bobine 230 V AC ou 24 V AC/DC
Parafuso para acionamento manual da válvula solenóide
Abertura
Corpo do registo
Lâmina do registo
Vedante

OPÇÕES

ACONDICIONAMENTO

Vendido à unidade.

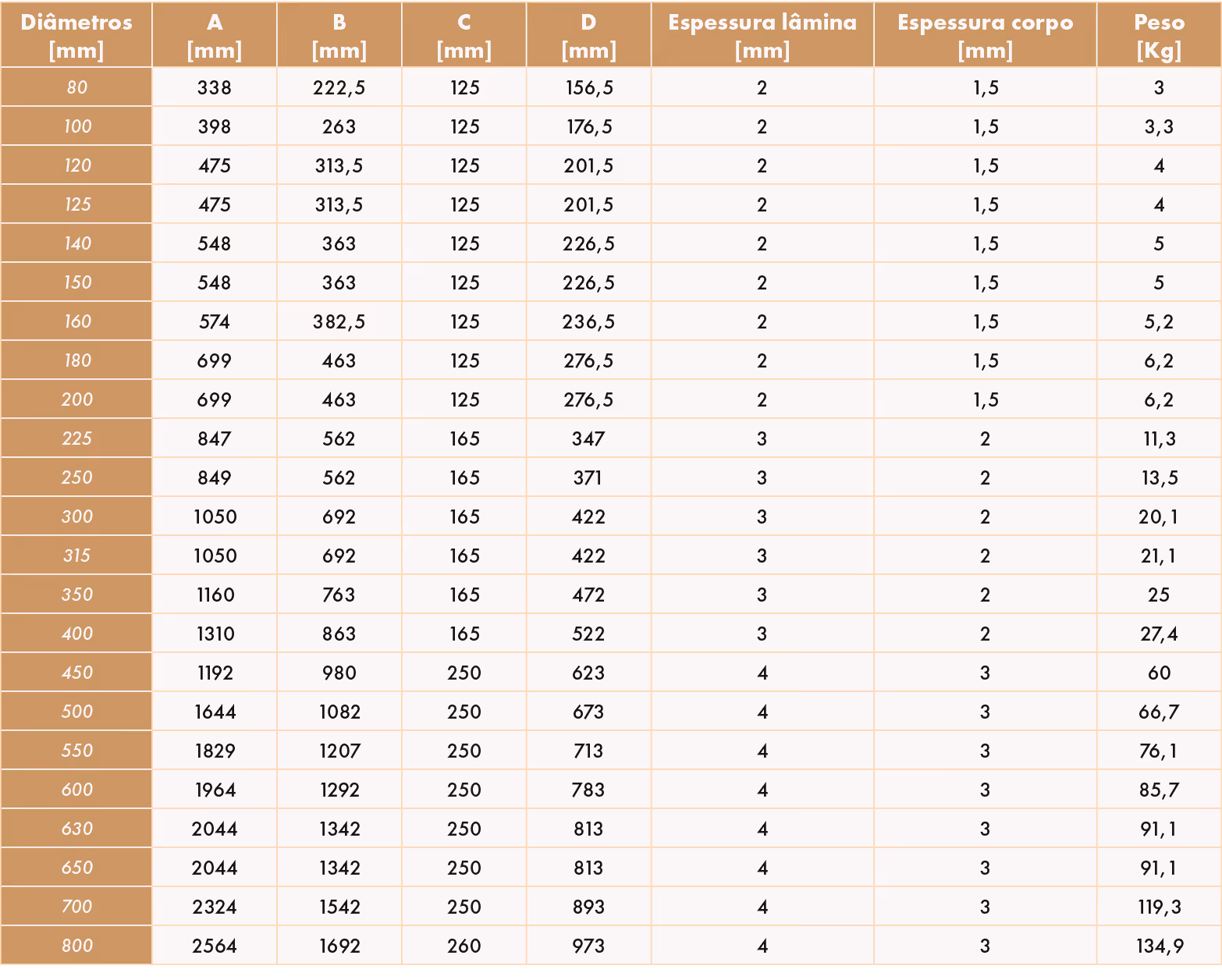

DIMENSÕES

LIMITES DE UTILIZAÇÃO

Temperatura máxima fluido: 80º C.
Para temperaturas superiores, necessária instalação de vedantes em Teflon.
Para mais informações consulte-nos.
Pressão trabalho: 6-10 bar.

‍
