RGP

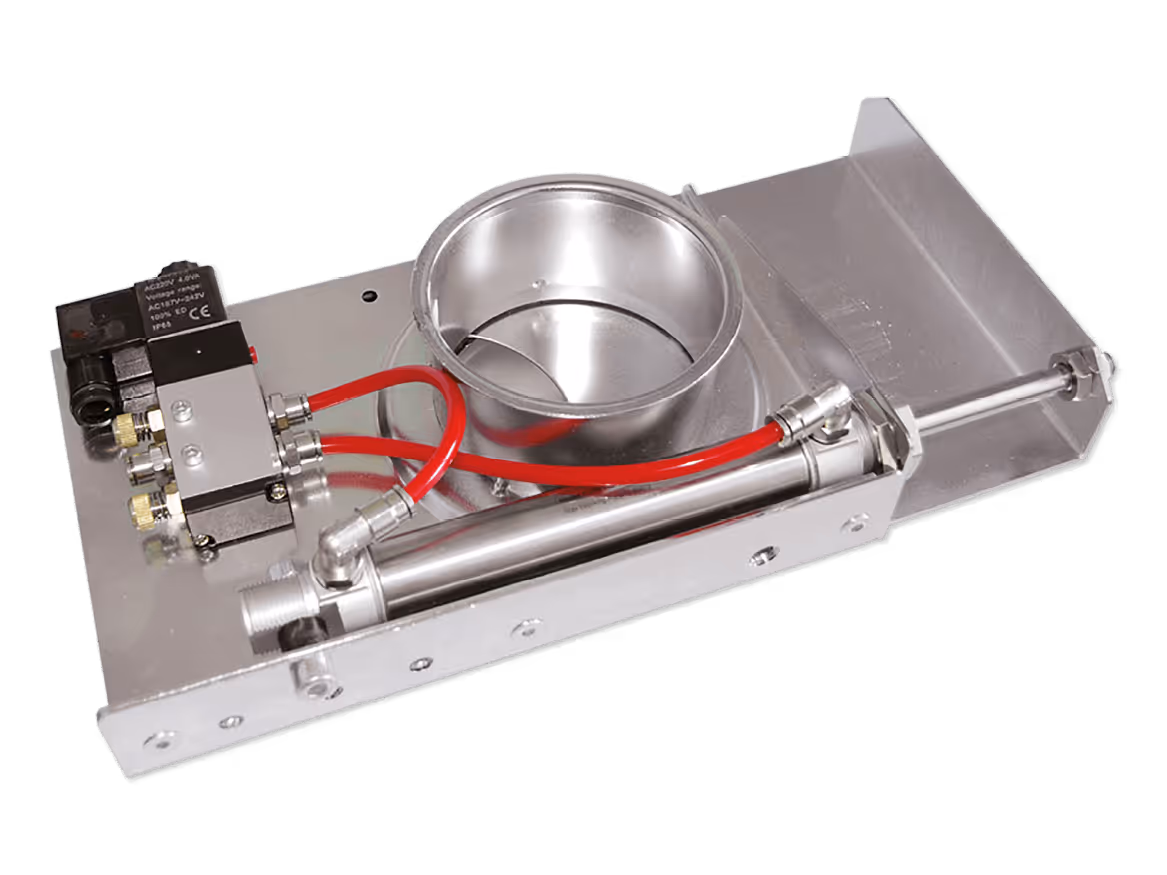

compuertas de guillotina neumáticas
Esto es un texto dentro de un bloque div.
Ventajas
Robustez.
Fácil instalación: montaje independiente de la dirección del aire.
Posibilidad de varios tipos de conexión.
Adecuado para instalaciones nuevas o existentes.
Permite la apertura completa para la limpieza de conductos.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Diámetros nominales: modelos RGP F, S y L: 80, 100, 125, 140, 150, 160, 180, 200, 225, 250, 300, 315, 350, 400, 450, 500, 550, 600, 630, 650, 700, 800 mm.
- Modelo RGP R: 80, 100, 125, 140, 150, 160, 180, 200, 225, 250, 300, 315, 350, 400, 450, 500 mm.
- Conexiones: borde plano (L), borde redondo (R), borde de brida plana (S) y brida DIN (F).

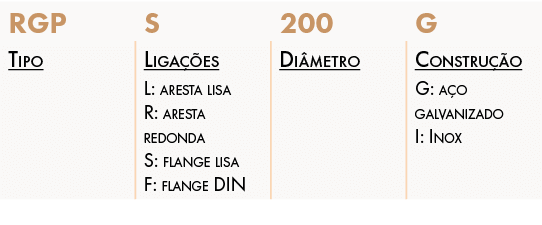

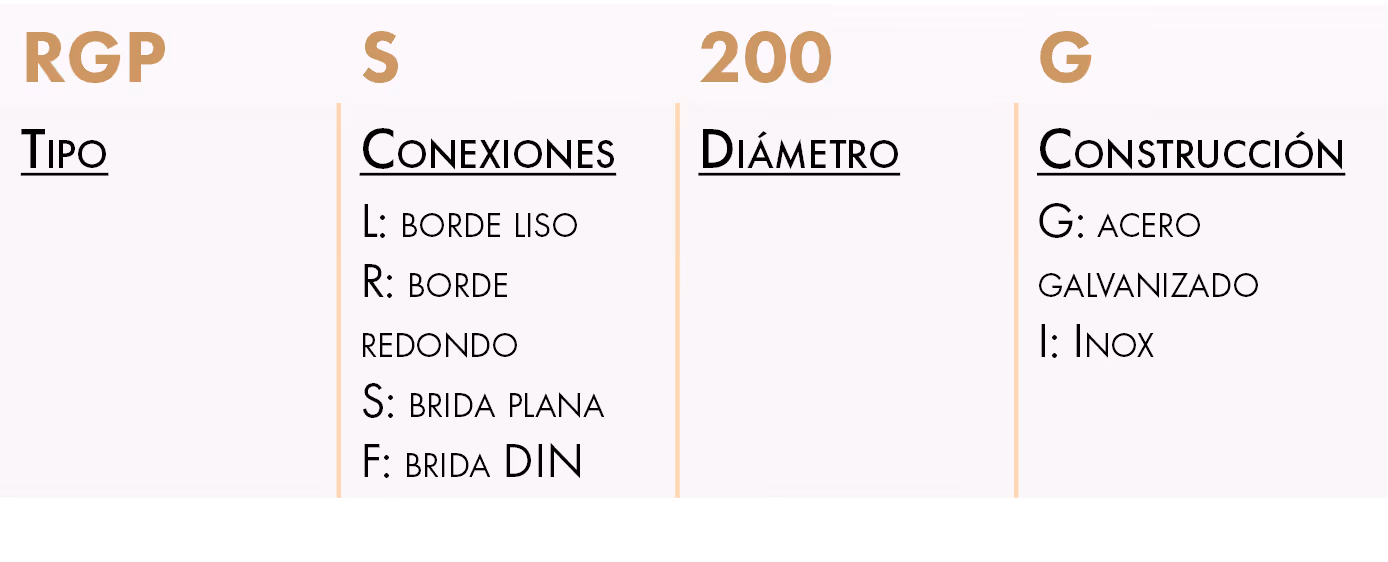

DENOMINACIÓN
APLICACIÓN / USO
- Aplicación en todo tipo de industrias.
- Instalación en la red de conductos de sistemas de eliminación y extracción de virutas, polvo, neblina de aceite y residuos de producción.

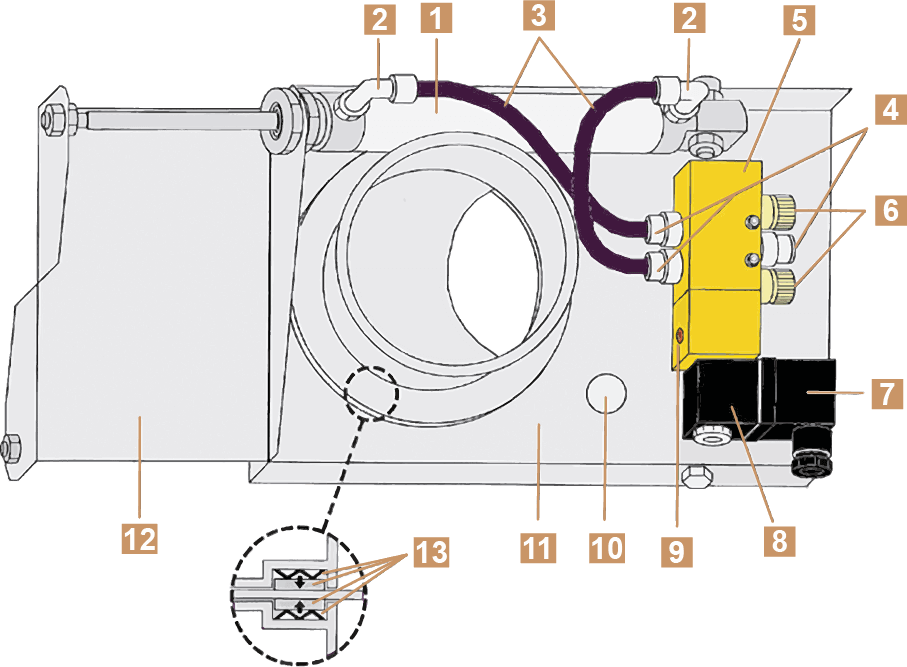

CONSTRUCCIÓN / COMPOSICIÓN
- Construcción en chapa de acero galvanizado (acero inoxidable AISI 304 o 316 como opción).
- La estanqueidad al aire se consigue mediante utilización de juntas de goma flexibles y anillos de sellado.
- Las dimensiones superiores que Ø 200 mm se suministran sólo con anillos de sellado.
- La compuerta se acciona mediante uno o dos cilindros neumáticos, según el diámetro.
- Cilindro neumático
- Manguera de conexión 1/8" - 6 mm
- Manguera de 6 mm
- Manguera de conexión 1/8" - 6 mm
- Electroválvula
- Muelles de atenuación acústica de 1/8
- Bucins
- Bobina 230 V AC o 24 V AC/DC
- Tornillo para el accionamiento manual de la electroválvula
- Abrir
- Cuerpo del compuerta
- Lama de compuerta
- Sellador
OPCIONES
EMBALAJE
- Vendido por unidad.

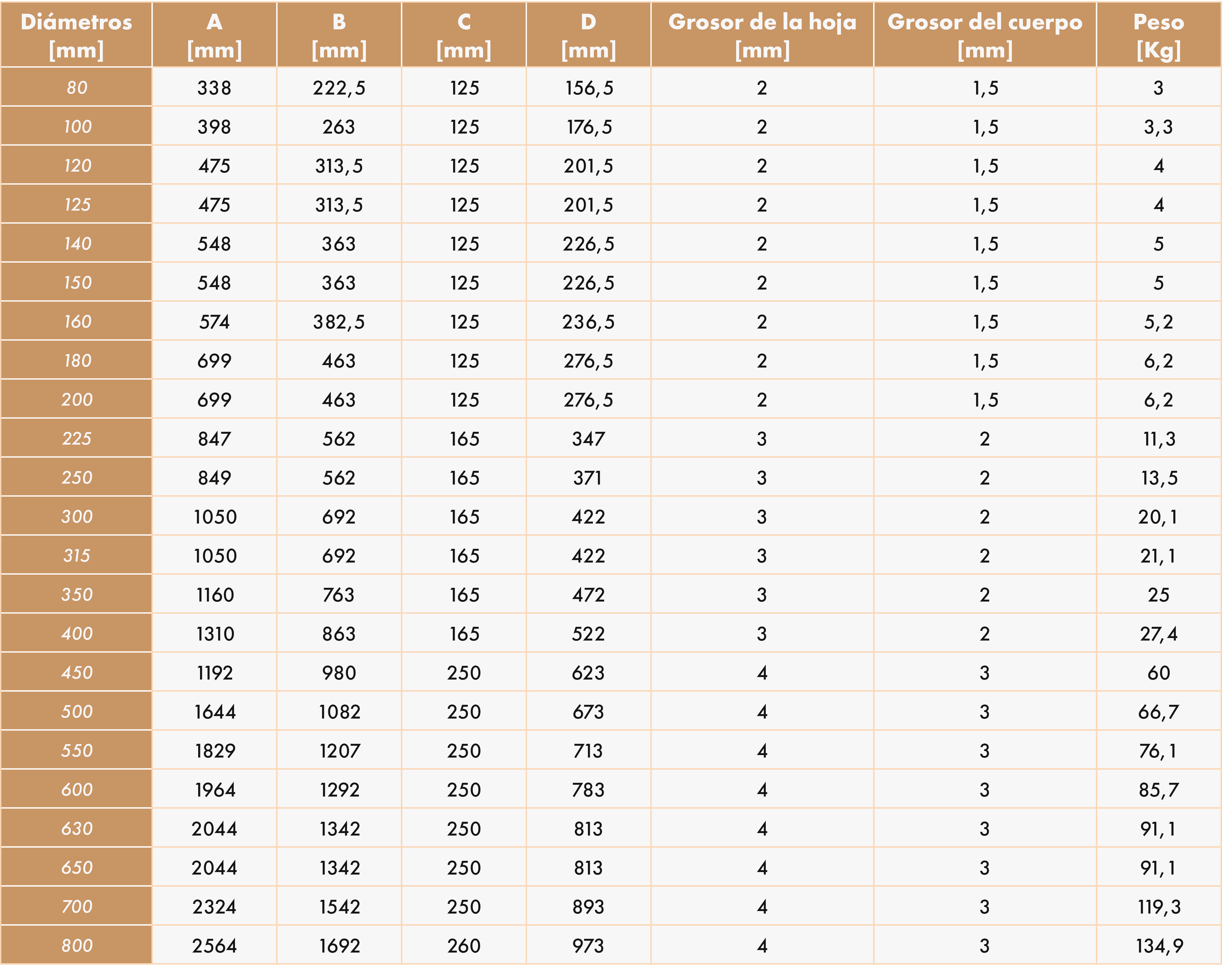

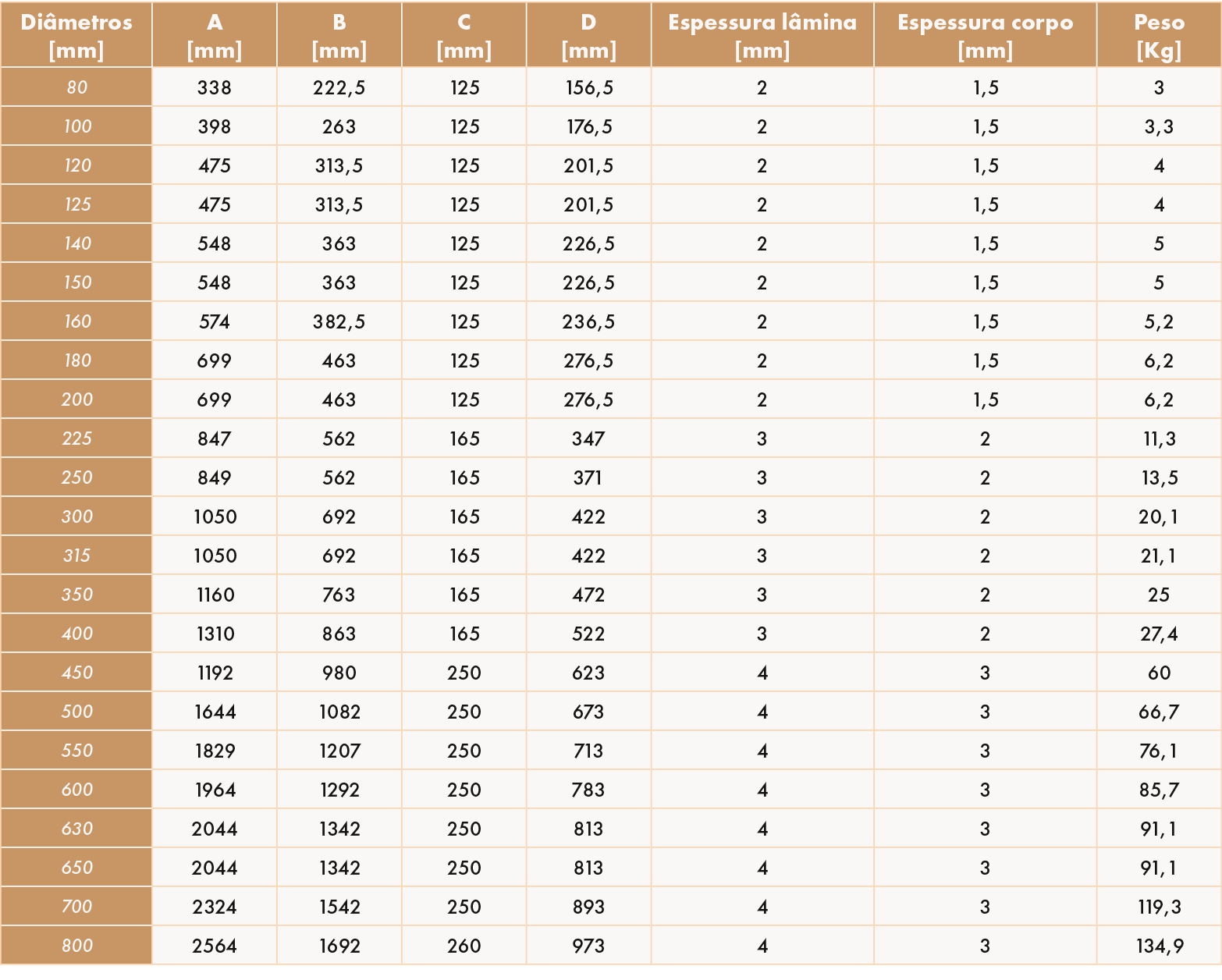

DIMENSIONES
LÍMITES DE UTILIZACIÓN
- Temperatura máxima del fluido: 80º C.
- Para temperaturas más altas, deben instalarse juntas de teflón.
Para más información, póngase en contacto con nosotros. - Presión de trabajo: 6-10 bar.
DIMENSIONES
SELECCIÓN
INSTALACIÓN
ACCESORIOS
Electroválvula
Bobina 230 V AC o 24 V AC-DC
Microinterruptor
Soporte para microswith
Sensor electromagnético
Soporte para sensor electromagnético
